安森美汽车区域控制器系统的关键功能模块介绍

区域控制器手册详细介绍了一款面向低压配电场景（单区典型功率 10W–3kW）、适配 12V 与 48V 车载电网的汽车区域控制器系统。

内容围绕低压电池或高压转低压 DC/DC→保护→稳压→区域配电→负载的核心配电链路展开，既涵盖降压型 DC/DC、LDO、跟踪型 LDO 及 48V 电网直供型 LDO 等多种电源调节方案，也包含栅极驱动器、集成式多通道驱动器、基于 SmartFET 的开关电路等负载控制与保护功能块，同时覆盖模拟信号调理、比较器、诊断与保护用电流感测等辅助支持电路，并梳理了 MCU 接口结合 CAN、CAN FD、以太网等车载网络的控制通信需求。

我们将通过系列文章呈现，第一篇文章介绍了区域控制器顶层框图、用于48V电网的LDO。本文将介绍模拟信号调理和比较器、电流检测放大器、栅极驱动器等。注：文末可下载完整版手册。

模拟信号调理和比较器

方案优势

简化感知和保护类模拟前端设计

提高噪声环境下的测量可靠性

实现快速、确定性的故障检测路径

降低安全攸关阈值下的 MCU 负载

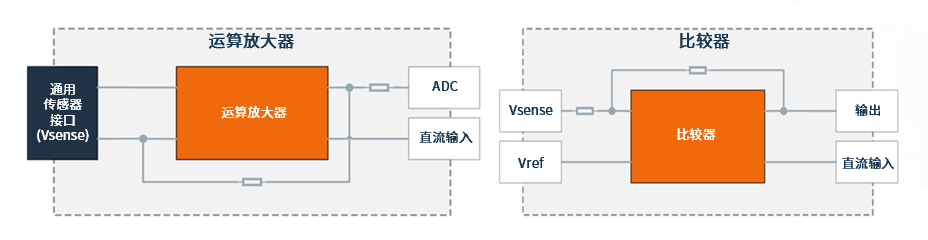

在区域控制器中，模拟信号调理和比较器功能块用于处理电压、电流和传感器信号，然后再将这些信号送入 MCU 或保护逻辑电路。运算放大器提供滤波、缩放和缓冲功能，以确保在开关噪声和温度变化条件下进行精确测量，而比较器则能够快速进行硬件级阈值检测，用于检测过电流、过压或故障情况。这些功能通常由 5V 或 3.3V 供电轨供电，并靠近被测信号放置。在现代区域控制架构中，客户将运算放大器和比较器结合使用，以实现测量精度、EMC 稳健性和确定性故障响应之间的均衡。

亮点

运算放大器侧重精度和噪声性能

比较器提供快速硬件保护路径

供电质量和接地设计对性能影响显著

非常适合用于诊断和安全监测

实用设计指南

运算放大器：选择输入共模范围和失调电压，确保覆盖整个信号范围并留有裕量。

比较器：选择合适的阈值和迟滞，以避免噪声引发抖动。

基准/偏置：采用稳定、低漂移的基准源进行精确的阈值设置。

输入保护：在信号离开本地域时，增加串联电阻和箝位电路。

敏感模拟信号应远离高 di/dt 功率路径。

将滤波电路靠近放大器或比较器输入端放置。

采用合理的接地方式，以避免接地偏移误差。

在整个温度范围和 EMC 应力下验证精度和响应时间。

电流检测放大器

方案优势

精确的电流监测

支持诊断和保护功能

支持高边或底边检测

负载范围可扩展

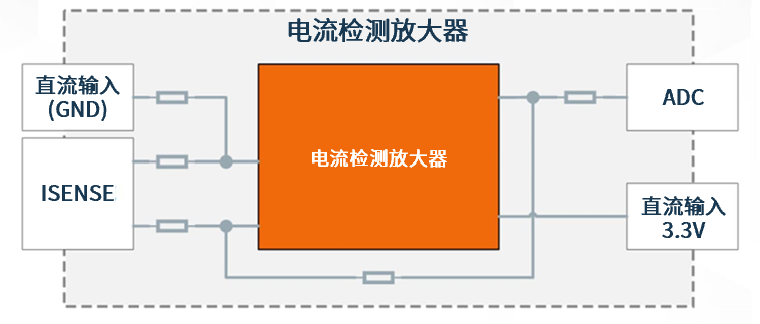

电流检测放大器用于测量区域控制器中的负载或电源电流，以支持保护、诊断和电源管理。这些放大器会放大分流电阻两端的微小电压，同时抑制来自电网的共模噪声。典型应用包括 12V 或 48V 供电轨的负载监测和故障检测。客户依靠精确的电流感测来实现智能配电和系统诊断。

亮点

共模范围决定放置位置

增益精度影响诊断结果

带宽需要在噪声和响应之间权衡

布局影响测量保真度

实用设计指南

分流电阻：根据分辨率和功率损耗之间的权衡选择合适的数值。

放大器：确保共模额定值大于供电轨电压。

滤波：平衡噪声抑制和响应时间。

输出：匹配 ADC 输入范围。

采用开尔文连接方式接入分流器。

将放大器靠近分流器放置。

检测走线保持对称。

验证整个温度范围内的精度。

栅极驱动器

方案优势

对功率开关实现稳健、确定性的控制

在严苛汽车环境中具有高抗噪能力

支持带受控 dv/dt 的快速开关

简化保护和故障处理集成

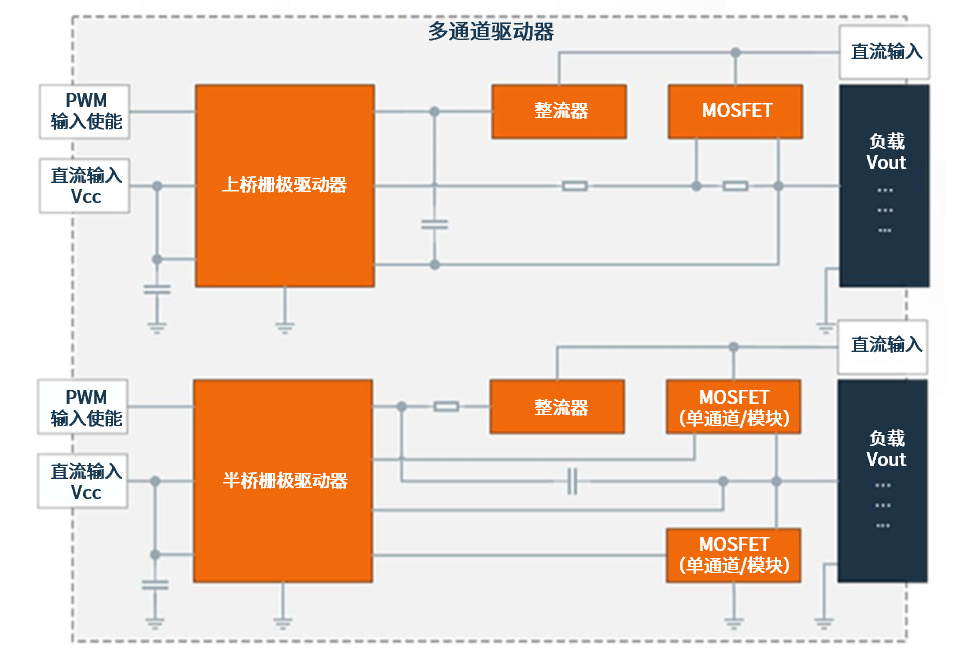

在区域控制器中，栅极驱动器用于将 MCU 的低压控制信号转接至功率开关，例如 MOSFET、SmartFET 或分立负载开关。这些器件将逻辑电平指令转换为合适的栅极电压和电流，并在需要时提供隔离或电平转换。在区域控制架构中，栅极驱动器通常由 12V 供电轨供电，并且必须能够承受高 dV/dt、地弹和附近负载的传导噪声。

亮点

栅极驱动强度直接影响开关损耗和 EMI

在高电流负载路径附近，抗噪声能力至关重要

集成保护功能提升系统稳健性

非常适合分立式和保护型开关架构

实用设计指南

栅极驱动器输出级：选择与栅极电荷和开关速度匹配的驱动强度；确保与被驱动器件兼容。

供电轨：使用稳定的 12V 供电轨，并进行充分去耦；验证 UVLO 阈值是否满足系统要求。

电平转换/隔离：适用于存在地电位差或回流噪声较大的情况。

保护接口：确保故障信号清晰地报告给 MCU，以实现安全关断。

将栅极驱动器靠近被驱动开关放置，以最大限度地减少回路电感。

栅极与回流路径保持短而对称。

将栅极驱动布线与敏感模拟信号分离。

在最差电压、温度和 EMI 条件下验证开关行为。

以上内容摘自安森美《区域控制器》图解手册，完整版内容请点击阅读原文下载查看。
