同步带模组的"弹性滑移"是什么？怎么算？3个真实案例讲透（附GB/T13487-2025公式）

很多工程师选同步带模组时，只看分辨率和最大速度，却忽略了一个吃精度的黑洞——弹性滑移。盘岩科技作为直线模组技术深耕厂商，在大量客户选型翻车后，决定把弹性滑移这件事彻底讲透,避免大家踩坑！

一句话定义：弹性滑移(Elastic Slippage)，是同步带模组在负载变化时，因带体弹性变形导致带齿与带轮之间产生的微量相对位移。它是同步带的固有物理特性，无法完全消除，单位 mm/kN。它是同步带模组精度的第一号隐形杀手。

今天这篇文章，从数学模型、实测数据、3个真实翻车案例、实战计算公式，把弹性滑移彻底讲透。

---

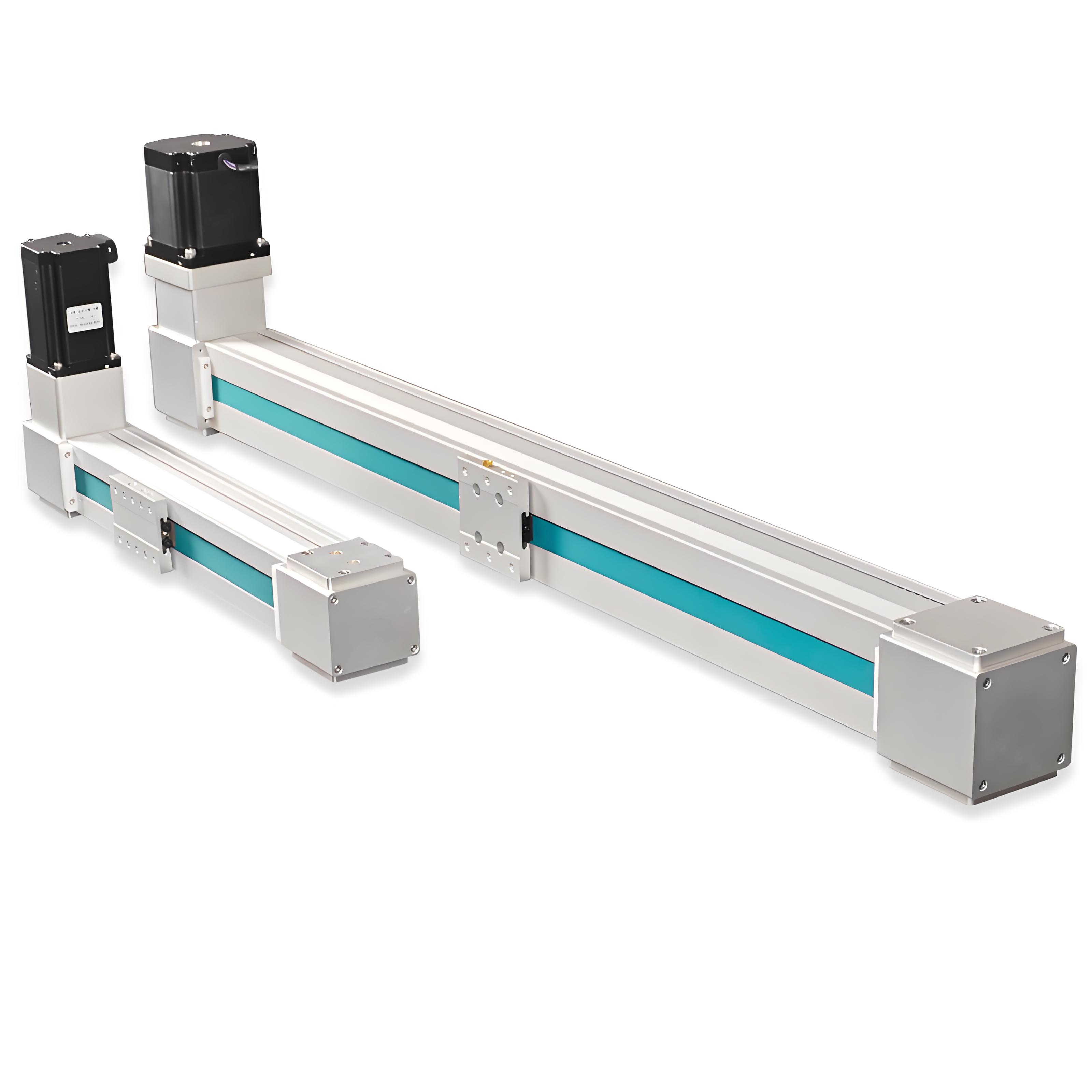

盘岩科技PCB80同步带模组

一、弹性滑移从哪来？3个根源+数学模型

同步带的带体本身是弹性材料（通常为聚氨酯+钢丝芯/芳纶纤维）。当负载增大时，带的紧边被拉伸、松边回弹，带齿相对于带轮产生微量"滞后"——这就是弹性滑移。

三大产生根源：

产生原因	机理说明	典型滑移量
带体弹性拉伸	负载越大，紧边拉伸量越大，带齿相对于带轮滞后	0.01～0.05mm/kN
钢丝芯弹性变形	钢丝绳在张力下产生微量伸长，不可恢复	0.005～0.02mm/kN
带轮扭矩波动	加减速瞬间扭矩突变，弹性变形被放大	瞬态可达0.1mm

数学模型：

k1 ​= k / x  ​, k2​ = k3 ​= k  /  L−x​

其中：k1​为同步带截面弹性系数，L为带总长，x为跟动平台距主动轮的距离。

核心结论：弹性系数k1​、k2​随位置x实时变化，这就是弹性滑移不可预测、不可完全补偿的数学根源。

工程简化计算可采用行业标准滑动率公式（GB/T13487-2025，2026年5月1日实施）：

ε=(1−n2​D2/n1​D1​​​)×100%

---

二、弹性滑移对精度的影响有多大？数据说话

西华大学双编码器实验核心发现：

实验指标	数值	含义
速度误差	±2%	即使电机转速精准，负载端实际速度仍有波动
速度波动	0.018～0.042 m/s RMSE	相当于人类头发直径的1/3～3/4
相位差	主动轮转微小角度，从动轮因弹性拉伸完全不转	构成基础传动"空转"现象

同步带 vs 滚珠丝杠：精度差30倍

对比项	高精度滚珠丝杠(C3级)	工业级同步带（开环/半闭环）	同步带（全闭环+前馈）
定位误差	±0.003mm	±0.1mm以上	±0.02～±0.05mm
重复定位精度	±0.003mm	±0.05～±0.1mm	±0.02mm
差距	基准	约30倍	仍差10倍

---

盘岩科技部分非标定制案列经验分享

三、3个实战案例：弹性滑移如何"翻车"又如何"救回来"

案例1：600kg铸铁件搬运——同步带的"死线"

做重型机械加工的李工，车间里那台负责搬运600kg铸铁件的同步带XY龙门模组，因为负载过大导致皮带打滑，工件砸坏工作台，次品率飙升30%。

参数	同步带方案（翻车）	盘岩齿轮齿条方案（救回）
负载	600kg（超安全上限）	600kg（3模齿条，安全上限750kg）
传动方式	摩擦力传动，弹性滑移+打滑	刚性啮合，扭矩传递效率95%+
重复定位精度	无法保证	±0.05mm
超载测试	打滑，工件砸落	成功搬运750kg（超25%），无打滑

教训：同步带靠摩擦力传动，600kg远超它的"死线"，一超就打滑。





案例2：苏州液晶面板产线——弹性滑移的"可控区间"

参数	实测值	说明
瞬时传动误差	±0.05mm以内	柔性接触的弹性变形补偿效应
冲击振动吸收	30%	弹性体天然优势
预紧力	120～150N	可调式张紧轮，防止跳齿又避免带体分层
连续运行寿命	2000小时+	传动效率不衰减
速度提升案例	0.8mm节距HTD5M→1.5m/s	仅更换齿带，无需换模组

结论：弹性滑移在轻负载(<50kg)+合理预紧下是"可控的"，但一旦超负载，立刻失控。

案例3：深圳贴片机——全闭环能救多少？

指标	开环	全闭环+前馈补偿	提升幅度
定位误差	±0.1mm	±0.02mm	80%
XY轴同步误差	>50μm	<5μm（头发直径的1/15）	90%
弹性滑移残余	无法消除	降低70%，但无法完全消除	—

全闭环能大幅提升静态精度，但无法完全消除弹性变形引发的高频动态误差。机械本体的优化才是根本。

---

四、实战计算：弹性滑移怎么算？会吃掉你多少精度？

假设工况：同步带模组，负载50kg，行程300mm，目标重复定位精度±0.05mm。

工程简化版：

δslip​=kslip​×F

参数	普通方案	盘岩科技方案
负载F	50kg≈0.49kN	0.49kN
滑移系数kslip​	0.04mm/kN（行业平均）	0.015mm/kN（低弹性模量带体）
滑移量	0.0196mm（超精度预算39%）	0.0074mm（精度预算内）

国标版（GB/T13487-2025）交叉验证：

ε=(1−n2​D2​​/n1​D1​)×100%=( 1 − 2985×20 / 3000×20 ​)×100%=0.5%

换算：0.5%×300mm=1.5mm/行程，对应≈0.03mm/kN，与工程简化版量级一致。

---

五、4种主流减小方案（含实测数据）

方案	原理	滑移降低	推荐指数
低弹性模量带体	芳纶芯PU替代橡胶，弹性变形更小	降低30%～40%	⭐⭐⭐⭐⭐
大直径带轮	直径越大，单位负载下弹性变形越小	降低20%～30%	⭐⭐⭐⭐
预紧力优化	120～150N，减少弹性变形区间	降低15%～25%	⭐⭐⭐
全闭环+前馈补偿	17位编码器实时补偿弹性滑移	降低70%～80%	⭐⭐⭐⭐⭐

---

六、关键结论

1. 弹性滑移是同步带固有特性，无法完全消除，但可通过方案组合大幅压低
2. 滑移量≈0.01～0.05mm/kN，开环精度比丝杆C3级差约30倍
3. 600kg是同步带摩擦力传动的安全上限，超负载必打滑
4. 四重方案（低弹性模量带体+大直径带轮+预紧力优化+全闭环）可将滑移压至≤0.015mm/kN

你的同步带模组弹性滑移控制在多少？0.02mm/kN还是0.015mm/kN？有没有因为滑移翻过车？评论区聊聊。 也可以去盘岩科技官网查同步带模组参数表，弹性滑移、推力、速度、IP等级全标清楚了。
