大型氧化铝厂配电保障：10kV 开关柜智能监测成套解决方案

安科瑞电气股份有限公司技术人员：黄琴15002170619（企业微电网/智能安全用电/分布式光储系统/电力运维系统方案负责人）

摘要：氧化铝作为工业核心无机非金属材料，广泛应用于冶金、电子、环保、陶瓷等领域，是国内产业升级关键基础原料。氧化铝生产工艺连续性强，厂区 10kV 变配电系统稳定直接决定生产线安全生产效率。本文以东方希望北海合浦氧化铝重点项目为例，采用安科瑞 ASD500 智能操控装置、ATE400 无线测温传感器、APD300-L 局部放电监测设备，全方位监测开关柜运行状态、电气接点温度、内部局部放电隐患，有效规避绝缘老化、接点过热、设备故障停电风险，为大型铝业循环经济项目筑牢电力安全屏障。

关键词：氧化铝、智能操控、无线测温、开关柜局放

一、概述

本项目坐落于广西北海市合浦县，属于北海市核心铝工业循环经济重点工程。项目一期规划年产 480 万吨氧化铝，联动本地绿色生态铝项目形成规模化产能，整体年产值预估可达 700 亿元，强力助推区域铝产业链一体化发展。

项目依托临海港口区位与海外铝土矿资源优势，贴合广西铝产业发展布局，打造绿色低碳循环产业体系。建成后可联动电解铝、光伏玻璃等上下游产业，大幅提升本地铝资源深加工转化率。项目于 2025 年 6 月正式开工建设，厂区 10KV 中压配电站全面搭载安科瑞电气智能监测设备，实现开关柜环境、开关状态、接点温度、局部放电全天候在线监测管控。

二、产品需求、配置方案及产品介绍

2.1产品需求

结合氧化铝厂区高负荷、不间断生产用电特性，10kV 高压开关柜需配套三类智能监测设备，满足电气参数采集、状态监控、故障提前预警需求。

智能操控装置：实时采集电压、电流、功率等电参量，动态展示开关运行状态，集成高压带电闭锁、核相验电、温湿度调控、人体感应照明、语音告警、分合闸就地远程控制、测温与局放数据显示等一体化功能，具备除湿加热、故障报警能力。

2.2配置方案

项目针对厂区全部 10kV 高压柜标准化部署监测设备：

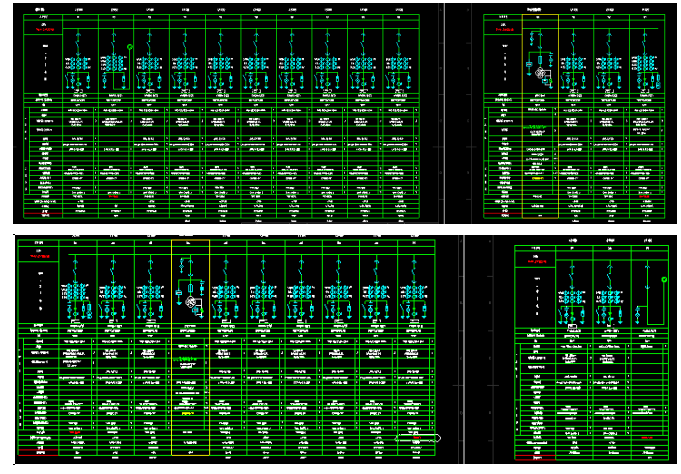

以下图片为部分变电所开关柜图纸：

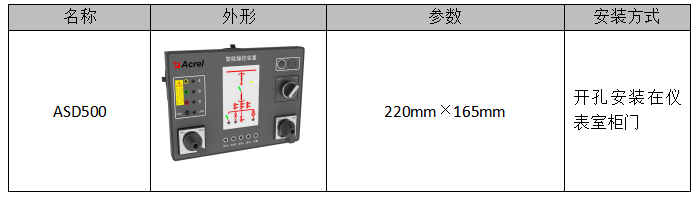

ASD500 智能操控装置：单柜 1 台，总计 347 台，安装于开关柜仪表室柜门；

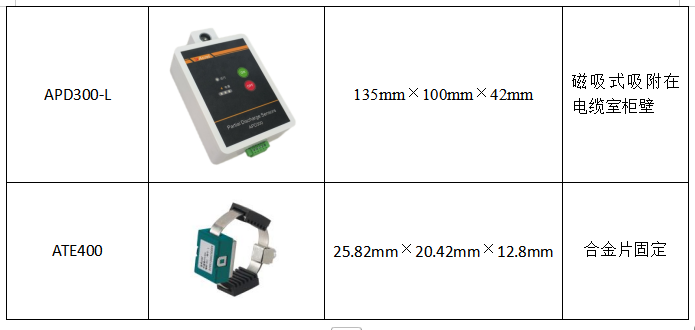

APD300-L 局放监测装置：单柜 1 台，总计 347 台，柜壁磁吸安装；

ATE400 无线测温传感器：单柜布设 9 个监测点位，合计 3123 个测温节点。

2.3 核心监测产品参数与功能介绍

 以上图片为ASD500、ATE400、APD300-L组网图。

2.3.1 智能操控ASD500

设备适配 3~35kV 各类户内高压开关柜，集状态显示、电气测控、环境调节、故障告警、通讯传输于一体。

支持柜内温湿度自动调控，可自定义启停加热、排风散热阈值；实时读取无线测温点位温度，超温即刻触发告警；对接局放设备后，直观呈现超声波、地电波、特高频放电数值与频次，精准判定绝缘隐患。同时具备一次回路模拟指示、分合闸状态监测、防误操作语音提醒，全方位保障运维人员作业安全。

2.3.2 局放监测APD300-L

采用多维度局放检测技术，同步采集 AE 超声波、TEV 地电波、UHF 特高频放电信号，搭配环境温湿度、噪声检测。

设备体积小巧，磁吸式免打孔安装，4 秒快速采样，测量量程贴合高压柜运行标准，通过标准 MODBUS-RTU 协议上传数据，提前预判柜体绝缘老化、内部放电缺陷，从源头杜绝短路、击穿事故。

核心参数

供电：DC12-36V

测温范围：-40℃~85℃

测湿范围：0~100% RH

通讯：RS485 MODBUS-RTU

2.3.3无线测温传感器ATE400

通用型高低压柜测温部件，可适配 3~35kV 高压柜与 0.4kV 低压柜各类发热接点。依靠母线电流感应自主供电，无需外接电源，运行稳定可靠。

15 秒自动采集温度数据，无线远距离传输，合金贴片牢固贴合触头、母线、电缆头等易发热部位，精准捕捉异常温升，及时规避接点过热烧损、起火断电问题。

型号 功能项	ATE400
装置尺寸	25.82mm×20.42mm×12.8mm
电源	CT取电，感应电流≥5A
无线频率	470MHz、433MHz、868-923MHz
通讯距离	空旷150米（470MHz、868-923MHz）、空旷50米（433MHz）
采样频率	15s
发射频率	15s
测温范围	-50-125℃
测温精度	±1℃
安装方式	合金片固定

三、现场安装图片

项目现场严格按照设计方案施工，10kV 开关柜仪表柜门固定智能操控装置，电缆室柜体侧壁磁吸安装局放监测设备，柜内电气关键节点布设无线测温传感器，布线规整、设备安装牢固，整套监测系统调试完成后稳定运行。

四、结语

10kV 变电所是氧化铝厂区电力输送枢纽，衔接高低压配电线路，设备长期满负荷运行极易出现绝缘老化、接点发热、内部放电等隐患，一旦故障将直接造成生产线停工，带来巨额经济损失。

无线测温设备实时紧盯电气接点温度变化，提前预警过热故障；局部放电监测精准排查柜体绝缘缺陷，把控设备健康状态；智能操控装置汇总全部运行数据，兼具设备管控与人员安全防护作用。

三类设备协同联动，构建起全覆盖、全天候的开关柜智能运维体系，大幅降低配电故障发生率，保障北海大型氧化铝产业园供电连续稳定，助力铝业循环经济项目安全高效投产运营。

参考文献

[1] 安科瑞企业微电网设计与应用手册.2019.11月版

[2] 安科瑞智能电网用户端电力监控/电能管理/电气安全（产品报价手册）.2020.01月版

[3] 安科瑞35KV以及下变电所智能配电系统设计与产品二次原理图集.2019.7月版

[4] 安科瑞用户变电站综合自动化与运维解决方案.2020.1月版

作者介绍

黄琴，女， 安科瑞电气股份有限公司，专注开关柜智能操控、无线测温、局部放电监测技术应用研究，手机：[phone]（微信同号），QQ：1395466817，邮箱：[e-mail]。
