AMD Ryzen 7 7840HS 架构解析 | 高性能边缘算力平台的硬件拓扑与电源完整性实测分析

[技术前沿与选型背景]：从低功耗 SoC 向高性能 Zen 4 架构的算力演进

在嵌入式硬件开发领域，算力需求正经历从“轻量逻辑控制”向“边缘侧实时推理”的范式转移。传统的 Intel Elkhart Lake 或 Alder Lake-N 架构虽然解决了低功耗场景下的基本需求，但在面对本地化大模型（LLM）、高吞吐机器视觉以及复杂信号仿真等高性能计算场景时，其 I/O 带宽与单核执行效率已触及瓶颈。

B10 平台的出现，标志着高性能移动平台架构（AMD Zen 4）正式大规模进入边缘计算领域。搭载 AMD Ryzen™ 7 7840HS 的硬件底座，不仅提供了 8 核 16 线程的并行处理能力，更通过底层指令集的优化，为开发者提供了极高的“算力冗余”。本文将从电路拓扑、信号完整性及热力学角度，深度剖析 B10 平台的技术细节。

---

一、 硬件架构与电路拓扑解析：Zen 4 内核与 DC-DC 宽压设计

1. SoC 核心架构：AVX-512 的算力红利

B10 搭载的 AMD Ryzen™ 7 7840HS 基于 Zen 4 架构，睿频高达 5.1GHz。作为 EE 工程师，我们需要关注其对 AVX-512 指令集的原生支持。在边缘侧执行 FP32 浮点运算或 INT8 量化模型推理时，AVX-512 带来的 SIMD 位宽优势能显著减少指令循环次数，降低系统时延。同时，集成 Radeon™ 780M 显卡（RDNA 3 架构）具备 12CU，其图形算力与 AV1 硬件编解码能力，使得该平台在不外接独显的情况下，即可胜任复杂的图像识别任务。

2. 电源拓扑：9V-36V 宽压输入保护电路

B10 的供电系统采用了一套成熟的 DC-DC 降压拓扑，支持 9V~36V 宽压输入。

• 输入端防护：电路前端集成了高性能 TVS（瞬态抑制二极管），用于吸收瞬间浪涌电流。
• EMI 抑制：配合多级高磁导率电感与低 ESR 固态电容阵列，有效抑制了开关电源产生的 Ripple（纹波） 与高频噪声。
• 元器件选型：采用了低内阻 MOSFET，即使在整机满载（约 90W）的状态下，电源转换效率依然维持在较高水平，显著提升了系统的 MTBF（平均无故障时间）。

---

二、 I/O 接口链路与信号完整性分析

1. 高速差分信号设计

B10 在物理链路层提供了丰富的 I/O 资源。其配备了 2*Type-C (USB 3.0) 接口。在硬件设计阶段，为了保证信号完整性，PCB 布线严格遵循 差分对（Differential Pair） 阻抗匹配原则。

• DDR5 链路：支持双通道 DDR5 SO-DIMM，数据传输速率相比 DDR4 实现了倍增。在 6 层 PCB 布线工艺下，地层（Ground Plane）的完整性得到了优化，有效抑制了 EMI/EMC 干扰。

2. 灵活的扩展预留：16x COM 扩展接口

B10 的设计逻辑强调“按需扩展”。主板底层预留了高密度串行总线扩展位，通过专用扩展板可实现最高 16x COM (RS-232) 的灵活接入（注：此功能为可选扩展配置，非出厂标配装载）。这种设计兼顾了紧凑型布局与复杂外设接入的需求。

3. 硬件级可靠性防护

所有外部接口（HDMI、VGA、RJ-45 等）均集成了专用 ESD（静电防护） 芯片，防止热插拔过程中的静电击穿。同时，系统内置 Watchdog（看门狗） 计时器，在程序跑飞或内核挂起时可强制硬件复位，确保系统全天候无人值守运行。

---

三、 散热工艺与物理可靠性分析

1. 热传导路径与热阻计算

B10 采用全铝挤压成型外壳，这不仅是物理加固，更是系统的主散热器。

• 热路径：7840HS 芯片的热量通过高性能导热硅脂传导至内部纯铜均热板，再通过智能温控风扇系统与全铝鳍片进行对流交换。
• 物理耐受：根据规格书，整机在 0℃~50℃ 环境下可保持性能不降频，存储温宽可达 -20℃~70℃。这种物理可靠性得益于全铝外壳的高热容特性与内部防震结构设计。

2. PCB 工艺优势

采用 6 层高密度 PCB，独立的电源层与屏蔽层设计极大提升了电源完整性（Power Integrity）。在处理 Ryzen AI 引擎的高负载并发请求时，能有效过滤系统内部的串扰。

---

四、 实测对比：19V/6.3A 满载稳定性验证

根据最新的电源稳定性实测报告，B10 在典型工作电压（19V）下表现出极高的电气鲁棒性。

B10 高性能平台 vs 传统边缘主板参数对照表：

特性	B10 平台 (AMD Zen 4)	传统边缘平台 (Alder Lake-N)	硬件价值体现
处理器内核	8C/16T ( Ryzen 7 7840HS)	4C/4T (N100/J6412)	算力提升 200%+，支持 AVX-512
内存总线	2*DDR5 SO-DIMM	LPDDR5/DDR4 (单通道)	解决内存带宽瓶颈
输入电压	DC 9~36V 宽压	固定 12V 或 19V	适配复杂的供电环境
图形引擎	Radeon 780M (12CU)	Intel UHD Graphics	支持 4K 硬解与轻量 AI 推理
扩展能力	最多 16x COM (可扩展)	固定 2~6x COM	灵活应对传感器阵列需求
电源实测	19V/90W 满载稳定纹波 <50mV	36W 满载	高负载下的供电完整性更优

五、 工程师实战：底层自检与调试避坑指南

在 Linux 环境下部署 B10 平台时，建议开发者通过以下指令进行硬件健康度审计：

Bash
# 1. 检测 Ryzen 7 7840HS 核心识别与主频动态
dmesg | grep -i "AMD Ryzen 7 7840HS"
# 期望看到 8 核 16 线程识别及 Zen 4 架构标记

# 2. 监测网卡链路状态（B10 搭载双 RTL8111G/H 千兆网卡）
lspci -nnk | grep -i net -A2
ethtool eth0 | grep "Speed"

# 3. 串口（COM）扩展状态检测
# 若已安装扩展模块，需检查 UART 挂载情况
ls /dev/ttyS*
# 建议在 BIOS 中检查串口中断优先级设置，避免 IRQ 冲突

避坑指南：

1. 电源线损：虽然支持 9-36V 宽压，但在直流长距离供电时，需关注导线内阻带来的压降。建议在 90W 满载运行时，输入端电压保持在 12V 以上以获得最佳转换效率。
2. BIOS 调优：对于高实时性应用，建议在 BIOS 中关闭 C-State 节能状态，防止 CPU 深度休眠导致的唤醒时延。

---

结论

B10 不仅仅是一台微型电脑，它是一套基于高性能 X86 架构的“边缘算力引擎”。通过对 19V 电源稳定性、DDR5 带宽以及 Zen 4 架构指令集的深度融合，B10 成功地将过去只能在桌面端运行的复杂算法带到了边缘侧。

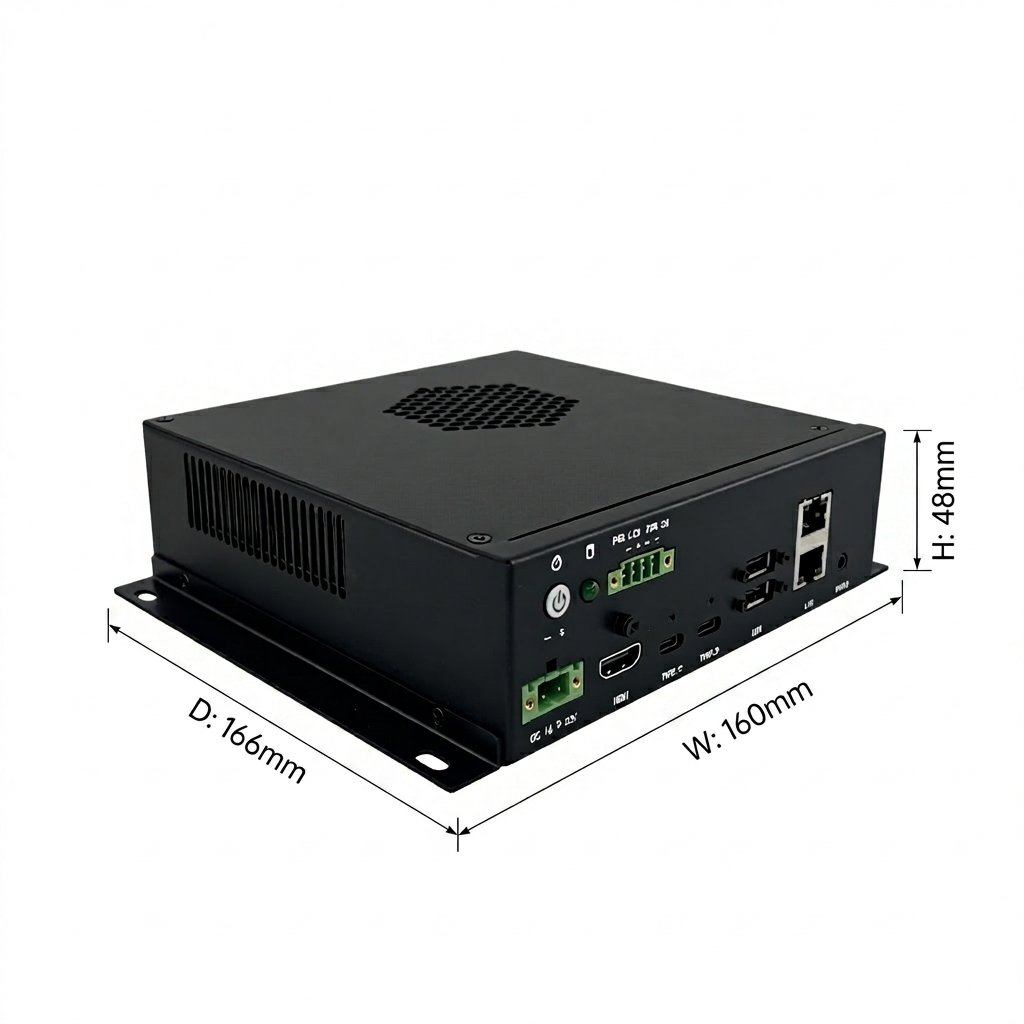

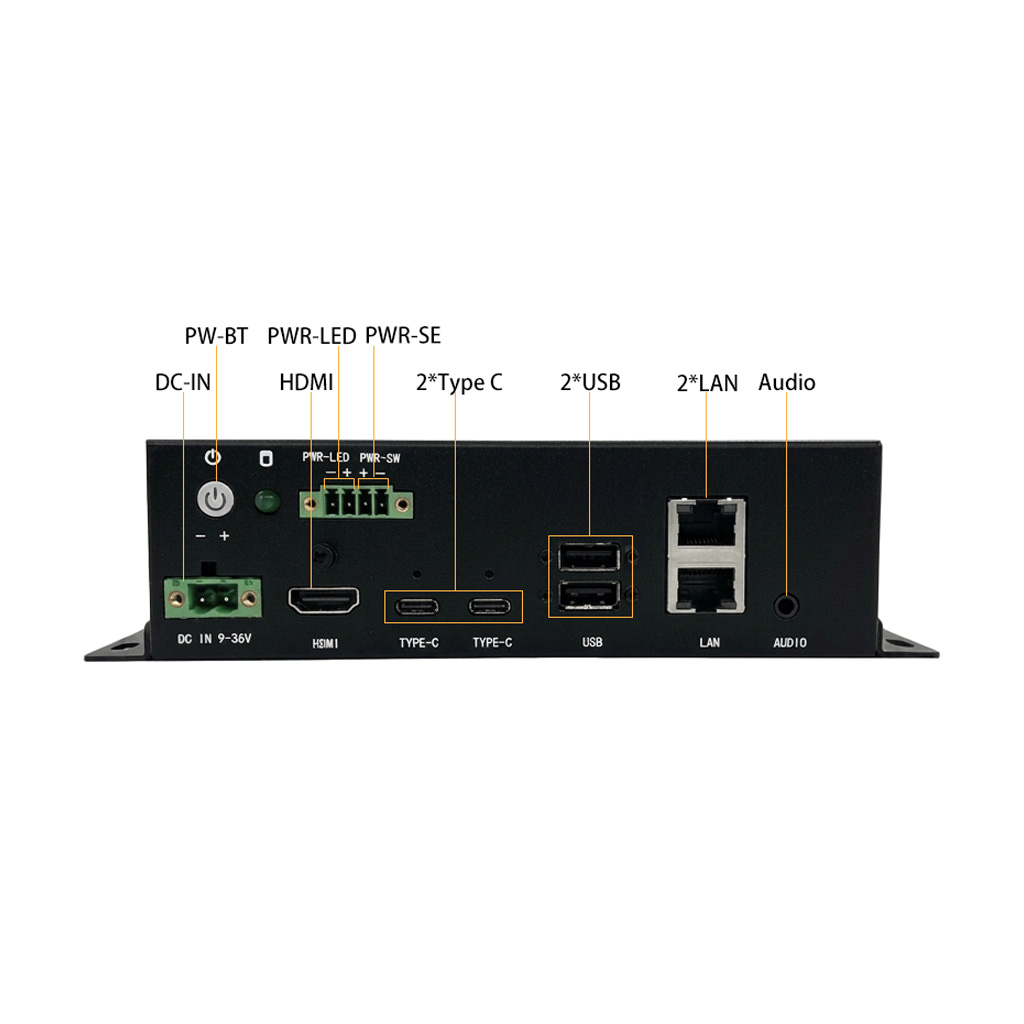

[插入画册 P1-P6 的主板高清 PCB 细节图，需展示电容阵列与布线密度] [插入接口标注图，重点展示 Type-C、双网口及宽压输入端的防护设计] [插入散热系统架构图，展示全铝外壳与内部风道的对流效率]

作为深耕高性能计算领域的厂家，我们不仅提供 B10 整机，更支持底层的 BIOS 定制与硬件方案修改。
