全自动粪便分析仪全接口 EMC 防护设计

粪便分析仪作为临床实验室常规检测设备，承担着粪便常规、隐血、寄生虫卵等关键检测任务，其检测结果的准确性直接影响临床诊断与治疗决策。随着医疗设备智能化、集成化程度的不断提升，粪便分析仪内部集成了高灵敏度光学检测模块、精密电机驱动系统和高速数据通信接口，对电磁干扰 (EMI) 和电磁抗扰度 (EMS) 的要求愈
发严苛。


依据IEC 60601-1-2医用电气设备电磁兼容通用标准、YY/T 1745-2021 粪便分析仪行业标准及欧盟 IVDR、美国 FDA 510 (k) 等国际法规要求，粪便分析仪必须通过静电放电 (ESD)、电快速瞬变脉冲群 (EFT)、浪涌 (Surge)、工频磁场等多项 EMC 测试，确保在复杂的医院电磁环境下稳定运行。


上海雷卯电子 (Leiditech) 深耕 EMC 防护领域十六余年，针对粪便分析仪的典型 EMC 痛点，推出了全接口一站式防护解决方案，助力厂商快速通过国内外认证，提升产品可靠性与市场竞争力。


一、粪便分析仪功能构造与整体 EMC 防护架构



核心功能模块

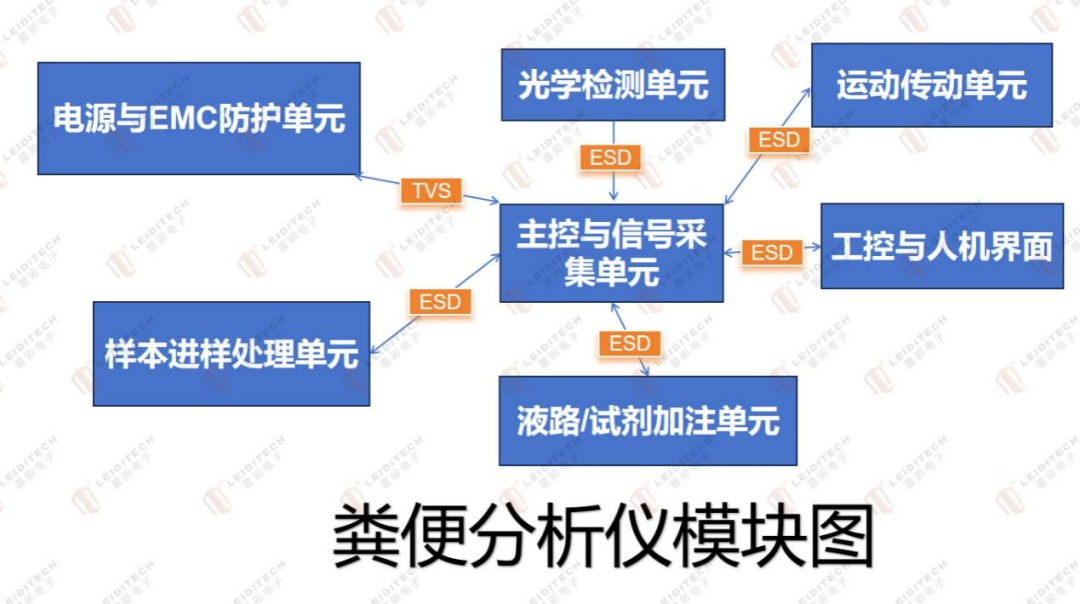

全自动粪便分析仪主要由以下五大核心模块构成：
 ●样本处理模块：自动进样、样本混匀、涂片制备
 ●光学检测模块：显微成像、光电信号采集与转换（核心敏感单元）
 ●主控处理模块：数据运算、算法分析、结果判定
 ●人机交互模块：触控显示屏、按键操作、打印输出
 ●通信接口模块：USB、RS-232/485、以太网，实现数据上传与远程控制



整体 EMC 防护架构

粪便分析仪的 EMC 防护遵循 "分层防护、逐级泄放"的设计原则，构建" 外部接口防护层 - 内部电路防护层 - 敏感模块隔离层 " 的三级防护体系：
   ●外部接口层：对所有对外接口实施独立浪涌、静电、EFT 防护，阻断干扰进入设备内部；
   ●内部电路层：关键电源、信号链路增加滤波、钳位、隔离措施，抑制传导干扰；
   ●敏感模块层：光学检测、微弱信号采集单元采用光电隔离、差分布线、屏蔽接地，避免辐射干扰影响成像精度。





所有外部接口均设计有独立的浪涌、静电和 EFT 防护电路，阻断干扰能量进入内部；内部敏感模块（如光学检测）采用光电隔离设计，进一步提升抗干扰能力。

二、各接口 EMC 防护方案与

雷卯器件选型

1

 AC 220V 电源接口防护

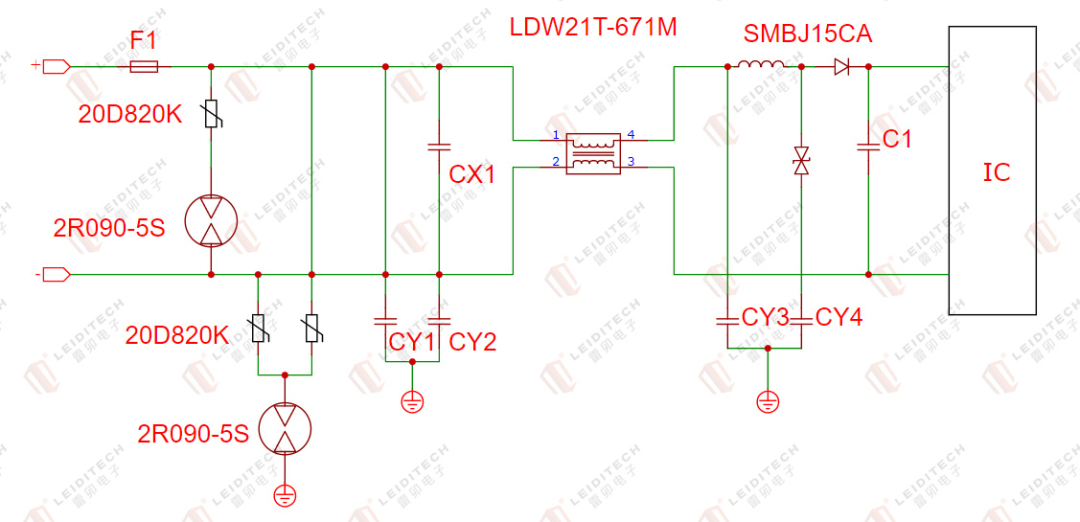

AC 电源接口是 粪便分析仪连接外部 220V 交流电源的入口，也是浪涌和传导干扰进入设备的主要通道。根据 IEC 60601-1-2 标准，医疗设备的电源端口需承受 ±2kV 的差模浪涌和 ±4kV 的共模浪涌测试。雷卯采用GDT+MOV组合泄放浪涌。


2

12V/24V DC 电源接口防护

DC 电源接口用于连接外部 12V/24V 直流电源或电池，支持移动使用。该接口同样面临浪涌和静电放电的威胁，需满足 IEC 61000-4-2±8kV 接触放电和 ±15kV 空气放电的要求。

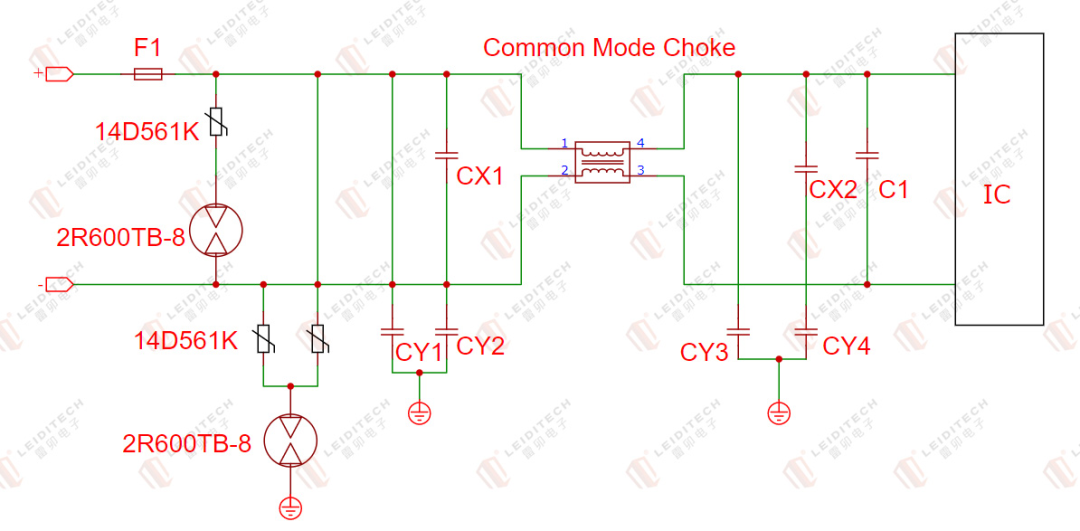

雷卯推荐GDT 和 MOV 组成前级浪涌防护，泄放大能量浪涌；TVS 作为后级精细防护，将电压钳制在后端电路可承受的范围内；共模抑制器抑制直流电源线上的共模干扰。

3

USB 2.0/3.0 接口防护



USB 3.0 接口具有高速数据传输能力（可达 5Gbps），广泛应用于机器与外部存储设备、传感器等的连接。其高速差分信号对防护器件的结电容和差分阻抗匹配要求极高。

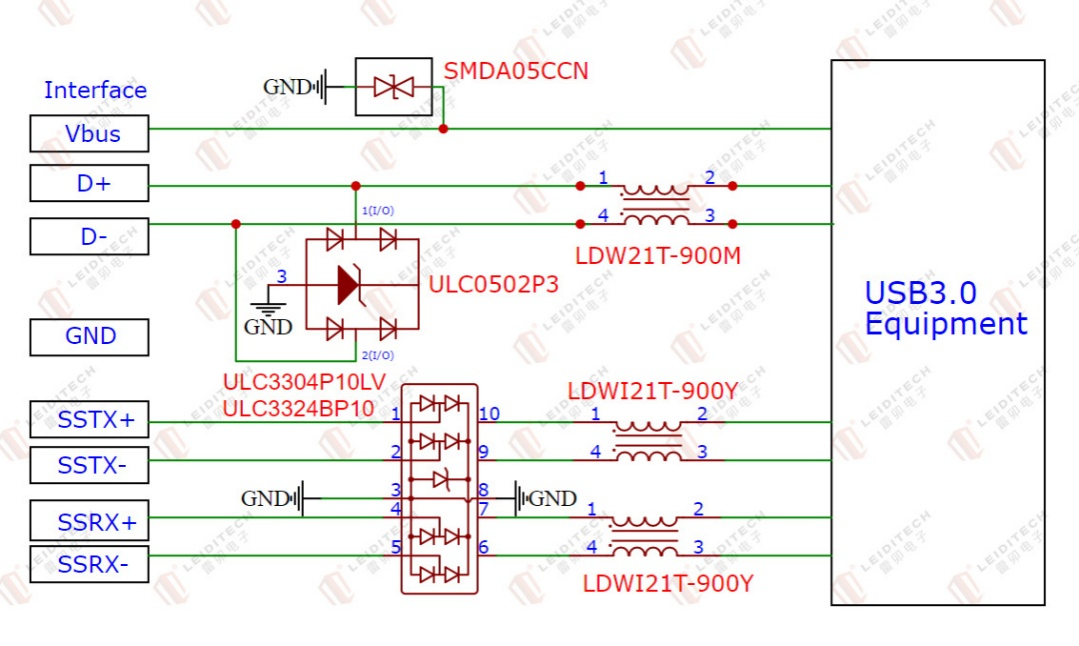

雷卯采用分立器件防护,保证信号完整性，可滤除共模干扰， 满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV。

4

 RS-232/RS-485 接口防护



RS232/RS485 串口用于连接打印机、条码扫描枪等外部设备，需要防护静电和浪涌干扰。


RS-232标准接口，又称为EIA RS-232，是常用的串行通信接口标准之一，通常应用于距离较短的点对点通信。此接口在通信设备上作为调试接口、板间通信接口和监控信号接口，速率最高为115200波特率。

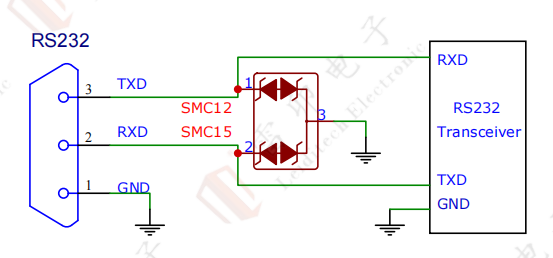

雷卯推荐采用集成器件SMC12/SMC15保护，可以保证信号完整性的同时，通过静电测试。满足IEC61000-4-2，ISO10605-2 等级4，接触放电30kV，空气放电30kV。

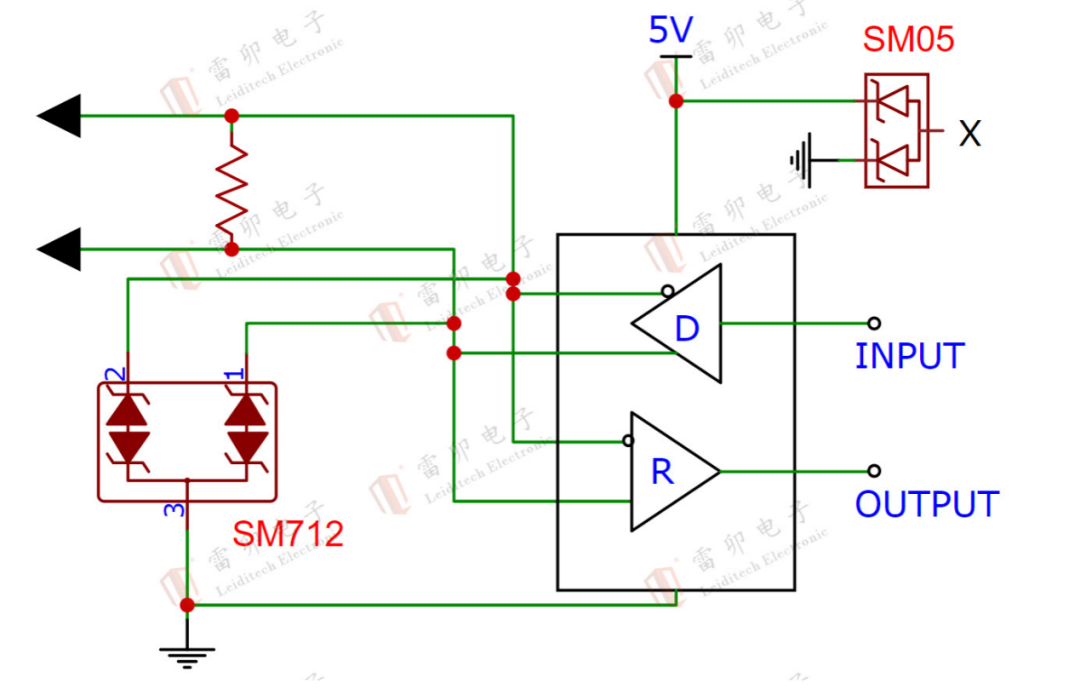

雷卯小哥推荐采用多路集成器件SM712保护，可以保证信号完整性的同时，可滤除杂讯， 通过静电测试。满足IEC61000-4-2，ISO10605-2 等级4，接触放电30kV，空气放电30kV。

5

以太网接口防护



对于支持网络连接的半自动粪便分析仪，以太网接口需要同时防护 ESD、EFT 和浪涌干扰。

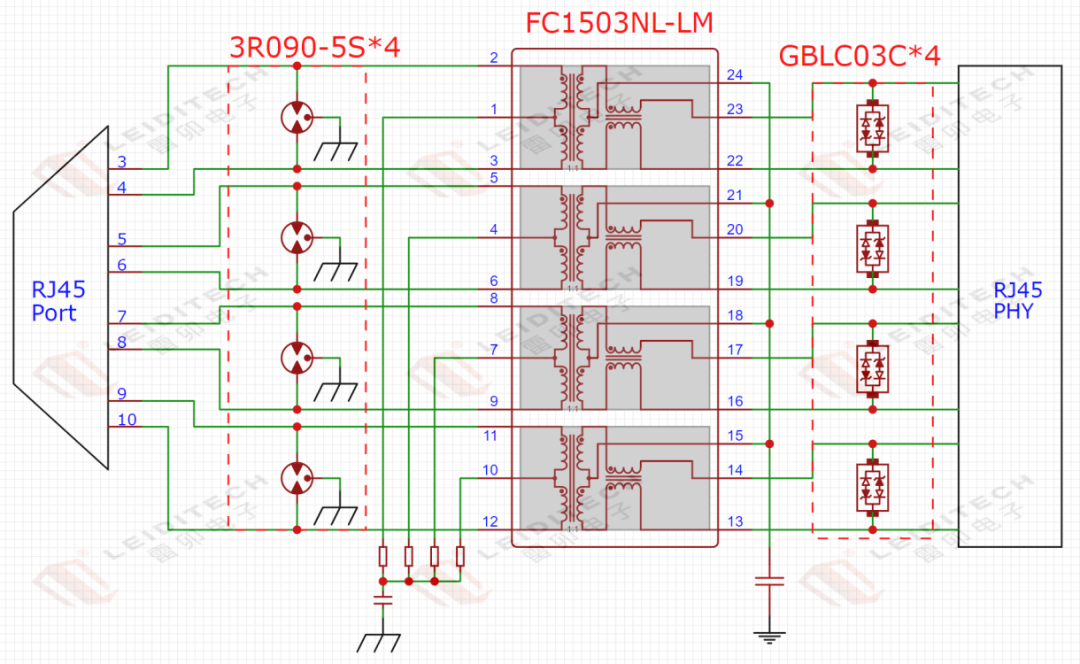

雷卯电子设计用于1000M网口浪涌保护，采用二级防护设计，工作稳定可靠，有效保障信号在高温条件下的完整性。符合IEC61000-4-2标准，等级4，支持接触放电与空气放电均为±30kV；同时满足IEC61000-4-5标准，10/700μs波形，40Ω阻抗，6kV电压，正负各5次测试，高温环境下信号传输稳定，无丢包现象。

方案优势：



◆多级协同防护，同时满足 ESD 和浪涌防护要求


◆超低电容设计，确保以太网信号完整性



粪便分析仪EMC防护雷卯器件全型号汇总

产品型号	产品	参数	场景
2R600TB-8	GDT	600V±20%， 2kA (8/20μs)	AC 电源接口浪涌防护
SMBJ15CA	TVS	15V,600W,双向，24.6A	DC电源接口
SMBJ28CA	TVS	28V，600W，双向	DC 24V 电源防护
SR05	ESD	5V，1.5pF，三通道	USB 2.0 接口
SMDA05CCN	ESD	5V,双向,28A	USB 3.0 接口
SM712	ESD	7V/12V,双向，17A	RS485静电保护
3R090-5S	三极气体放电管	90V，5kA	以太网防浪涌
GBLC03C	ESD	3.3V,双向,20A	以太网接口
SR05	ESD	5V，3通道，单向，0.45pF	USB 2.0接口静电防护
ULC3304P10LV	ESD	3.3V，单向，0.28pF，4通道	USB3.0接口防静电
ULC0502P3	ESD	5V,单向，0.6pF，2通道	USB 2.0 D+ D-信号防静电



粪便分析仪的 EMC 防护是一项系统工程，不仅需要选择合适的防护元器件，更需要从原理图设计、PCB 布局布线到整机结构进行全面考虑。上海雷卯电子 (Leiditech) 凭借十六年的 EMC 防护行业经验，拥有完整的气体放电管、压敏电阻、TVS 二极管、ESD 阵列、半导体放电管等全系列防护器件产品线，以及专业的FAE技术支持团队。
