IEC电源插座式滤波器的选型与优点

IEC电源插座式滤波器将滤波、IEC插座和保险丝功能集成于一体，是在电子设备和仪器仪表中应用非常广泛的EMI（电磁干扰）抑制方案。根据是否集成保险丝及保险丝数量，这类滤波器主要分为基础款、单保险款和双保险款三大类型。

三种类型核心对比

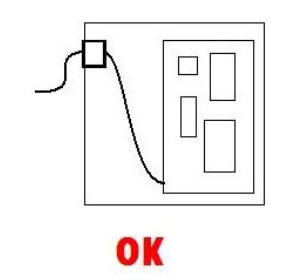

该类型滤波器所体现的优点不仅有节省空间、高度集成的特点，还包括EMC中的一个基本概念：就是尽量将滤波器靠近机箱的电源输入口放置，避免了滤波器到电源输入口之间的导线被耦合进过量的干扰信号，从而引起滤波器失效的可能(见下图)。

IEC插头滤波器除了具有以上优点以外，还因为应用比较广泛，出货量比较大，因而成本也相对比较低的优点。目前以伯电子公司所提供的产品中，在IEC相关滤波器里面重点推广以下几种产品：

一、YB160系列(IEC插头+滤波器)

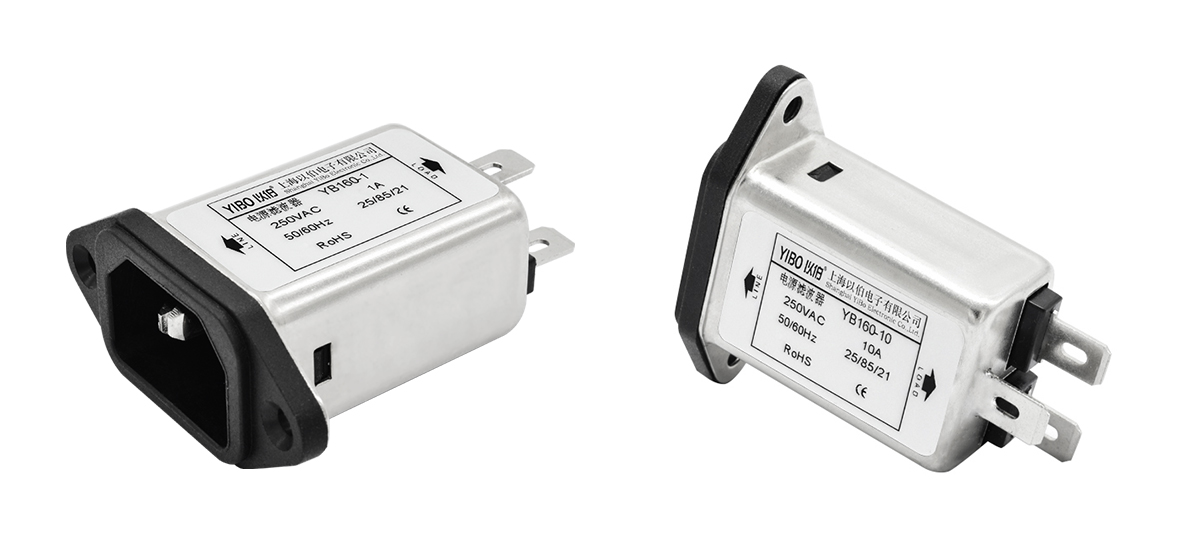

该系列是目前应用量最大的IEC滤波器，该产品包含一个IEC插头和一个滤波器的组合，简单可靠、经济合理，在全频段提供了较为良好的滤波效果。固定方式有普通法兰固定(如图)、卡口固定(水平方向和垂直方向都有)。适用于测量仪器、医疗设备、工业设备等。

二、YB180/YB182系列(IEC插头+保险座+滤波器)

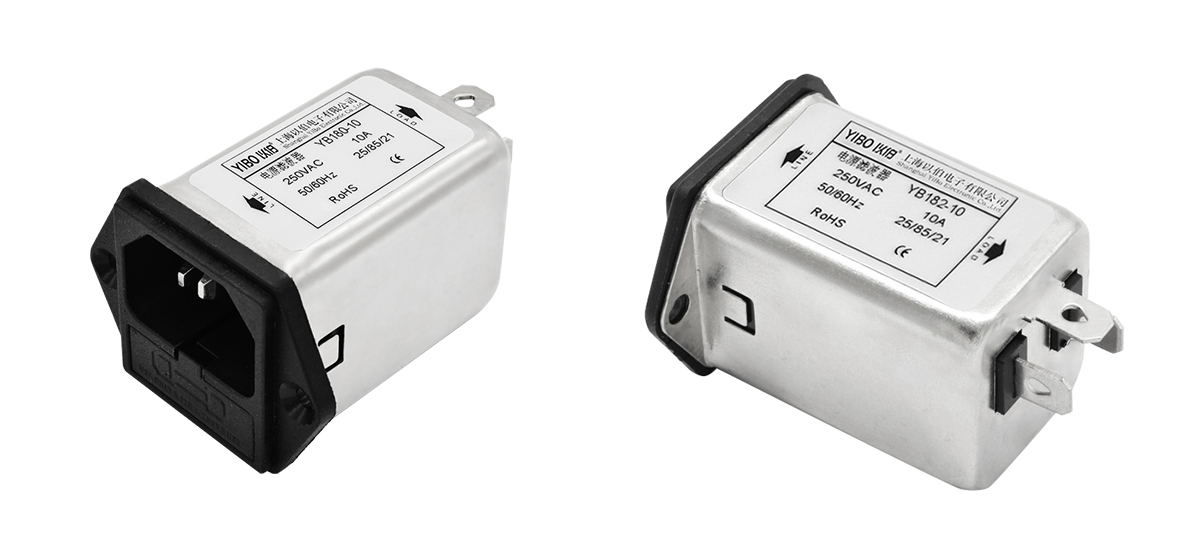

YB180/YB182是滤波器、保险和插座的组合。YB180也包含单保险配置和YB182双保险配置两种选择性。固定方式有普通法兰固定和卡口固定两种。适用于测量仪器、医疗设备、工业设备等。

三、YB170/YB172系列(IEC插头+电源开关+保险座+滤波器)

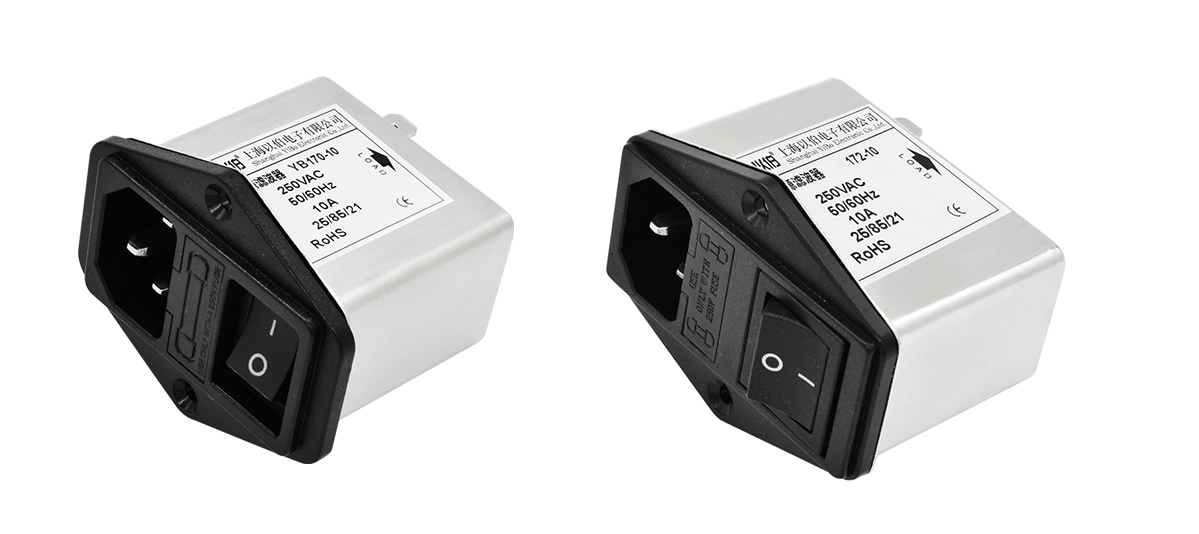

YB170/YB172系列提供了最好的组合方式：将IEC插头、电源开关、保险座和滤波器四合一组合，结构最为紧凑合理，是各种精密仪器、高档医疗设备、高可靠工业设备的理想选择。

除以上产品外，还有YB170P，YB170G、YB172P、YB172G等系列满足各种不同需求的IEC滤波器。具体可以与上海以伯电子有限公司联系。

选型与使用建议

额定电流匹配：无论选择哪种类型，都要根据设备的最大功率来核算额定电流。通常建议按设备最大工作电流的1.2倍来选取滤波器的额定电流（常见规格有1A、3A、6A、10A等）。

医疗级特殊需求：如果是用于医疗设备，除了考虑保险丝数量，还必须选择医疗专用型（通常标有M型或低漏电流标识）。医疗级滤波器对漏电流有极其严格的限制（如控制在2μA以内），以确保患者和医护人员的安全。

安装规范：安装时，滤波器的金属外壳必须与设备机箱的大地（PE）可靠连接，否则滤波效果会大打折扣。同时，滤波器输入端和输出端的走线应尽量分开，避免干扰信号耦合，导致滤波失效。
