欧姆龙EtherCAT PLC与三菱CC-Link IE FB PLC在150MW光伏电站的协议互联实践

一、项目背景与行业选择

在工业自动化与工业物联网深度融合的浪潮中，新能源光伏行业以年均20%的增速成为最具前景的领域之一。某150MW集中式光伏电站为提升发电效率，引入欧姆龙PLC控制的EtherCAT伺服跟踪系统（负责光伏板俯仰调节），但原有能量管理系统基于三菱CC-Link IE FB协议 PLC搭建，总线协议异构导致设备协同受阻，成为制约电站智能化升级的关键瓶颈。

二、项目核心痛点

协议壁垒严重：欧姆龙PLC的EtherCAT信号与三菱PLC的CC-Link IE FB协议无法直接交互，光伏板角度调节指令延迟达8ms，光照变化时跟踪系统响应滞后，发电效率损失超3%。

数据孤岛林立：逆变器状态、光伏板温度等数据分散在两个网络，缺乏统一数据采集器整合，运维人员需人工排查故障，平均处理时间超 4小时。

改造成本高昂：若更换同协议PLC与设备，整线改造成本预估超80万元，停机周期长达10天，电站损失约20万元。

实时性不足：传统通讯方式无法满足AGV巡检与跟踪系统的毫秒级协同需求，导致设备碰撞风险升高。

三、核心设备：塔讯TX161-RE-ECS-CCIES智能网关功能简介

作为工业网关中的核心设备，该物联网网关兼具边缘计算网关与智能网关双重特性，专为异构网络互联设计：

双从站架构：EtherCAT侧以从站身份接入欧姆龙PLC主站，CC-Link IE FB侧以从站身份对接三菱PLC主站，实现双向协议翻译。

高性能传输：支持100Mbps吞吐量，采样周期≤500μs，协议转换延迟低至1.2ms，满足光伏设备实时控制需求。

边缘智能能力：内置数据滤波算法，可预处理光伏板电流电压数据，减少PLC 30%运算负载，兼具数据采集器功能。

环境适配性：具备-45℃~85℃宽温运行能力，IP67防护等级，适应光伏电站野外恶劣环境。

四、解决方案与拓扑架构

（一）系统拓扑图

┌───────── EtherCAT网络 ──────────┐

│                                                   │

│欧姆龙PLC主站 ←→ 塔讯智能网关（EtherCAT从站）  ←→ 伺服跟踪系统、IO传感器    │

│                                                   │

└──────── ──  ─┬────────────┘

                            │ （协议转换核心）

┌─                                                 ┐

│                                                   │

│三菱PLC主站 ←→ 塔讯智能网关（CC-Link IE FB从站） ←→  能量管理系统、AGV巡检    │

│                                                   │

└────────────── CC-Link IE FB网络 ───

注：拓扑图中塔讯TX161网关作为双从站枢纽，实现两大工业物联网网络的无缝互联

（二）解决方案描述

采用塔讯TX161-RE-ECS-CCIES工业网关构建 "双从站协议转换中枢"，通过以下路径实现协同：

欧姆龙PLC下发的光伏板调节指令（EtherCAT帧）经网关转换为CC-Link IE FB数据标签，上传至三菱PLC。

三菱PLC收集的逆变器、汇流箱数据经网关反向转换为EtherCAT信号，反馈至欧姆龙PLC用于闭环控制。

网关边缘计算模块实时聚合传感器数据，剔除异常值后同步至两侧系统，保障数据有效性达99.5%。

五、实施过程

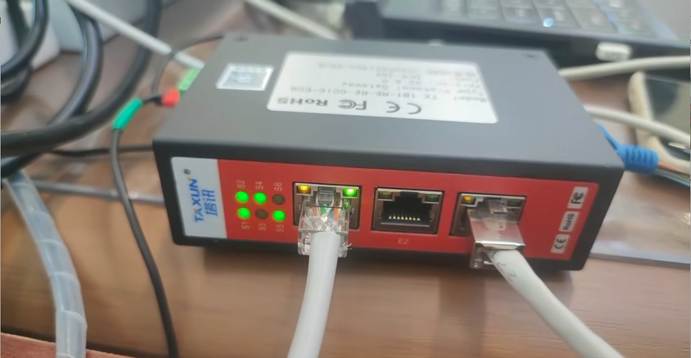

硬件部署（1天）：网关通过CAT6A屏蔽双绞线分别接入两个网络，EtherCAT侧连接欧姆龙PLC交换机（IP：192.168.1.100），CC-Link IE FB侧直连三菱PLC（IP：192.168.2.100），线缆沿镀锌桥架敷设以抗电磁干扰。

协议配置（2天）：在欧姆龙CX-Programmer中导入网关GSDML文件，配置128字节输出区（指令）与64字节输入区（状态）；在三菱 GX Works3中导入EDS文件，设置RPI周期为2ms，完成数据映射。

调试优化（3天）：通过网关配置软件测试双向通讯延迟，优化参数使转换延迟稳定在1.2ms，联动测试AGV与跟踪系统协同逻辑，消除碰撞风险。

上线运行（无停机）：采用热插拔方式部署，全程未中断电站运行，改造周期仅6天。

六、应用效果与前后对比

（一）核心应用效果

发电效率跃升：跟踪系统响应延迟从8ms降至1.2ms，光照适配精度达±0.5°，电站年发电效率提升4.2%，增收超180万元。

运维成本降低：故障信息经网关15秒内同步至监控平台，处理时间从4小时缩短至30分钟，年均减少非计划停机15次。

智能化水平提升：网关支撑AI预测性维护系统接入，通过分析采集数据提前排查逆变器故障，维护成本降低35%。

（二）实施前后对比表

指标	实施前	实施后	改善幅度
协议转换延迟	8ms	1.2ms	85%
故障响应时间	4 小时	30 分钟	93.75%
发电效率损失	3%	0.8%	73.3%
改造周期	10 天	6 天	40%
数据有效率	82%	99.5%	17.5 个百分点

七、行业前景与项目总结

新能源光伏行业作为工业自动化的核心增长极，其设备互联需求持续扩张。本项目通过塔讯TX161智能网关的部署，不仅破解了EtherCAT与CC-Link IE FB的总线协议壁垒，更验证了物联网网关在工业物联网场景的核心价值 —— 以低成本改造实现设备协同与数据贯通。

该方案的成功实施，为光伏电站接入数字孪生、虚拟电厂等高级应用奠定基础。未来，随着边缘计算网关技术的升级，此类工业网关将在新能源、智能电网等领域发挥更大作用，成为打破协议孤岛、推动产业智能化转型的关键支撑。
