EtherCAT与Profinet：两种主流的工业实时以太网有何差异？

01 发展历程

PROFINET是西门子为解决PROFIBUS带宽瓶颈而创建， 而后由 Profibus&Profinet 国际(PI)组织开发的工业以太网标准。它结合了传统现场总线系统(如 Profibus)的稳健性和可靠性，以及以太网的速度和灵活性。它起源于2001年，2003年成为国际标准，并在2006年后随着工业4.0概念的兴起得到更广泛的应用。PROFINET采用基于以太网的通信模型，支持实时通信（RT）、等时同步实时通信（IRT）和非实时通信（NRT）。它定义了IO控制器、IO设备和智能设备三种主要设备类型，并支持多种网络拓扑结构，如星型、总线型和环型。


02 通信机制本质差异

技术本质差异：EtherCAT以硬件协议处理实现确定性，Profinet IRT依赖网络设备协同调度

（1）EtherCAT：动态帧处理
EtherCAT采用逻辑环网结构，主站发送的单一数据帧依次流经所有从站节点。每个从站实时读取帧中对应位置的数据包，并在数据帧经过时写入反馈信息（仅3μs延迟）。在100Mbps带宽下，典型控制周期可缩至 ≤100μs。采用分布式时钟（DC）技术，同步抖动 ≤±100ns，通过专用ASIC/FPGA芯片处理数据帧，实现微秒级响应。

（2）PROFINET IRT：分时调度通信

RT模式：基于软件优化实现实时性，控制周期通常为1>=ms

IRT模式：需专用交换机硬件支持时间槽调度，周期可达 250μs−1ms，但需精确时间同步配置。

（3）关键性能指标对比


参数	EtherCAT	PROFINET IRT	差异根源
最小周期时间	≤100μs	≥250μs	硬件加速 vs 交换机调度
时钟同步精度	±1ns	±1μs	IEEE 1588 PTP协议差异
协议抖动	<1μs	<10μs	帧处理方式决定
带宽利用率	>90%	≈60%	非分时复用机制优势

03 典型场景性能表现


（1）多轴协同运动控制

EtherCAT：256轴同步控制周期可压缩至 100μs，路径规划误差 <10−6 rad

PROFINET IRT：64轴同步周期通常 500μs，需专用拓扑规划

（2）大规模I/O系统响应

规模	EtherCAT响应时间	PROFINET IRT 响应时间
1000点DI/O	<300μs	≈1.2ms
500模拟量通道	<500μs	≈2.5ms

（3）系统应用的优劣势

维度	EtherCAT	PROFINET IRT
实时性	硬实时，微秒级响应，适合高速运动控制	软实时（标准）/ 硬实时（优化后），适合中高速场景
拓扑灵活性	支持多种拓扑，布线简单，无需交换机，从站可实现免配置即插即用	兼容标准以太网物理层，支持冗余拓扑，需交换机，配置较复杂
节点容量	单个网段支持数百至上千节点，理论 65535 从站	单网段上限 60-256 节点，节点容量大，适合大型系统
成本	硬件成本低，布线成本低	硬件和网络设备成本高
诊断能力	较弱，依赖厂商工具	强大，支持标准网络诊断
应用场景	高速运动控制（机器人、机床）、小型系统	汽车制造、过程控制、大型工厂自动化

若追求极端实时性需求（如μs级同步）、成本敏感型设备层网络、动态拓扑扩展场景，优先考虑 EtherCAT；若既有西门子生态集成、高复杂度网络规划（如多子网耦合）、对协议兼容性要求高的旧厂改造或者对标准以太网兼容性强、高可靠性和复杂系统集成，PROFINET 更具优势。两者的兼容性方面，当PROFINET设备需接入EtherCAT系统时，可通过协议转换网关实现数据转换，但会增加 50−200μs 延迟。

EtherCAT凭借其硬件加速机制，在微秒级实时控制领域展现出显著优势，尤其在高精度运动控制场景中表现卓越。相比之下，PROFINET在复杂拓扑适应性和以太网兼容性方面展现出更高的灵活性。在实际选型过程中，我们需要权衡性能需求与系统改造成本。

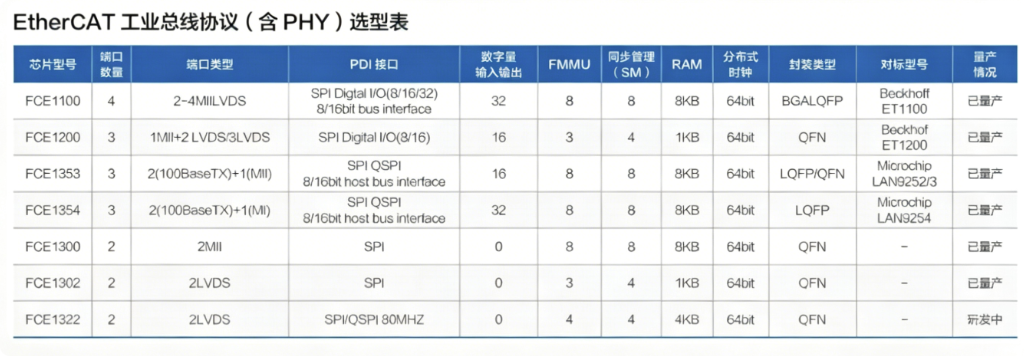

方芯EtherCAT从站控制器芯片选型表

方芯EtherCAT从站控制器芯片选型表EtherCAT技术虽是倍福首创，但倍福EtherCAT从站芯片的高昂价格和较长的供货周期，使得许多厂商在国内激烈的市场竞争中寻求成本效益更高的解决方案。针对这一市场需求结合协议其成本优势和架构简单以及从站开放的生态系统。方芯通过自研IP推出了对标倍福（ET1100、ET1200）Microchip(LAN9253、LAN9254)从站控制器（ESC）芯片，作为EtherCAT现场设备中基于硬件芯片实现的功能单元，为众多工控产商提供一个关键且最有性价比的国产ESC芯片新选择。
