如何在CANoe中使用DFS诊断功能集

在2026年，CANoe迎来了它的30周年。在这个重要节点，我们整理了一系列由一线专家团队沉淀的技术经验，希望帮助您在实际项目中更高效地发挥CANoe的能力。每一个主题，都对应一个CANoe的具体功能或典型工作流程，助您解决开发中的实际挑战，优化使用方式，并带来可感知的效率提升。

摘要

CANoe的诊断功能集（Diagnostic Feature Set，DFS）提供一种简单的方法用于仿真被诊断ECU，可以在缺少真实ECU的情况下验证诊断测试脚本，也可以用于测试诊断仪或网关的诊断路由功能。

能做什么？

能解决什么问题？

在实际项目中，诊断通信并不仅仅是“收发报文”，而是由多个层级共同构成的一套机制

物理层（CAN/LIN/Ethernet等）

传输层（ISO-TP、DoIP、FrTP等）

诊断应用层（UDS、KWP等）

如果要完整模拟一个ECU的诊断行为，就需要同时处理传输协议和诊断服务两部分内容。在传统方式下，开发者通常需要编写大量代码，自行实现传输协议处理逻辑，包括报文分段与重组、流控和超时控制等，同时还需要处理诊断请求解析以及诊断响应生成等内容。这种方式不仅开发工作量大，而且对实现细节要求较高，稍有疏漏就可能导致通信异常或行为不一致。

为了解决这一类问题，CANoe的DFS提供一种基于配置的诊断ECU仿真方式，用户只需加载诊断描述文件，并指定仿真ECU行为的网络节点，无需编写任何CAPL代码，即可由工具自动完成诊断ECU的仿真。其行为包括：

自动处理传输协议（如ISO-TP、DoIP等）

自动响应诊断请求

自动填充诊断参数（默认值）

如果默认响应无法满足需求（例如需要更真实的ECU行为），还可以通过CAPL进一步调整仿真逻辑，例如设定参数值，实现从“快速仿真”到“更贴近真实行为”的平滑过渡。

如何在CANoe中找到此功能？

如何开始使用？

1.添加诊断描述文件

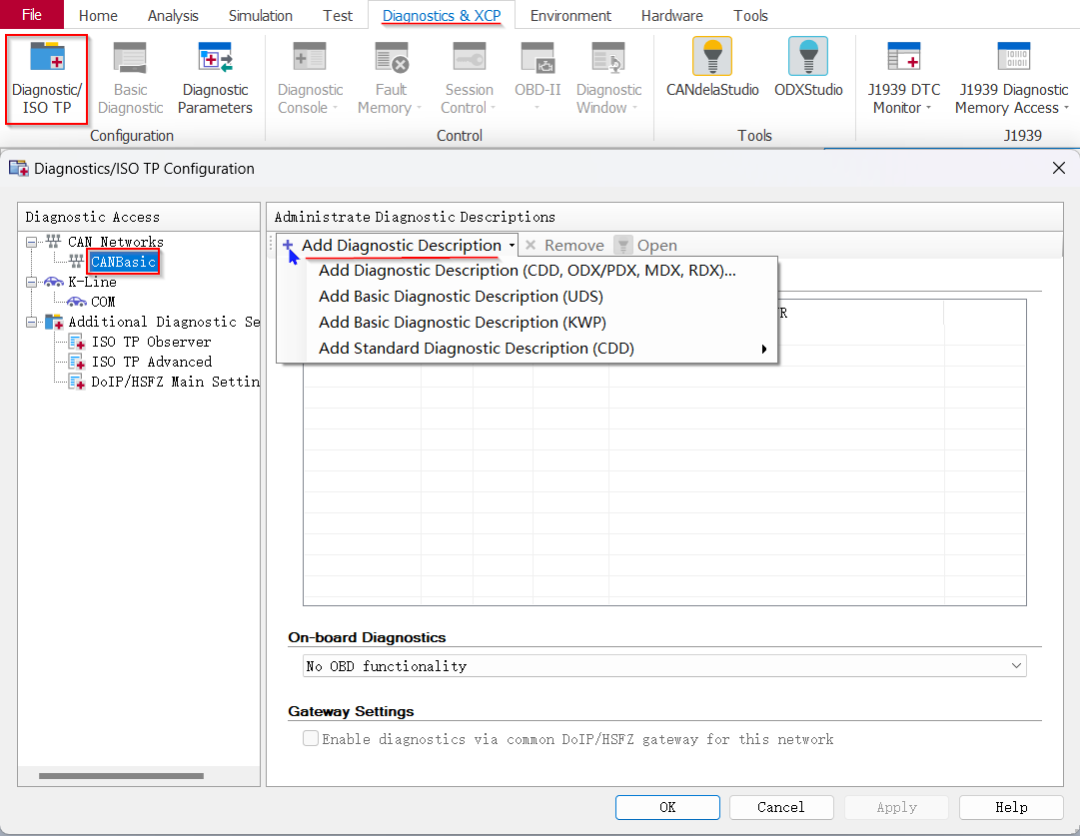

打开CANoe的诊断配置（Diagnostics/ISO-TP），在任意网络下添加诊断描述文件（CDD/ODX等），以CAN总线为例：

2. 配置诊断层与传输层参数（可选）

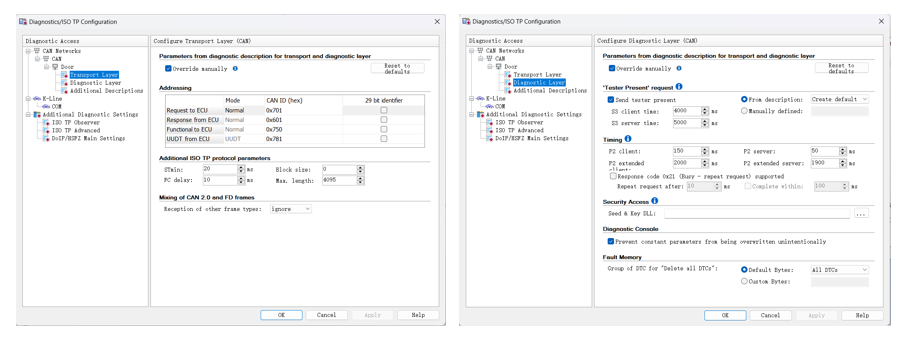

通常这些配置在诊断描述文件中已有定义，如有需要也可以在“Transport Layer”和“Diagnostic Layer”配置页中进一步调整，以CAN总线为例：

3. 启用仿真功能

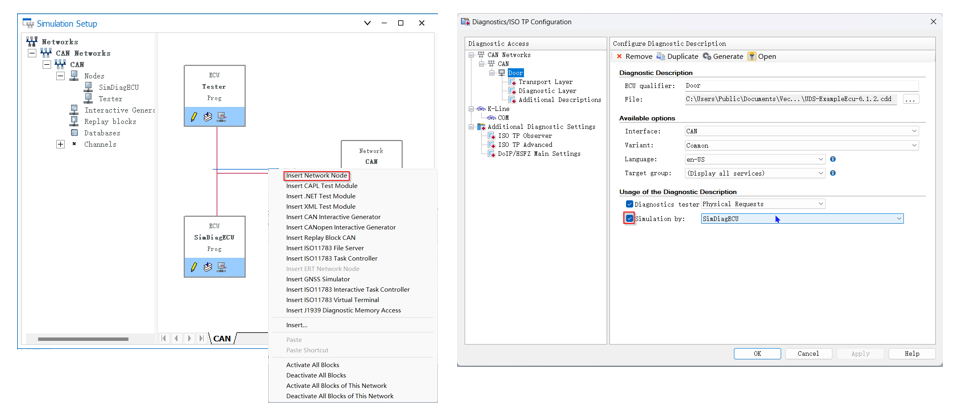

在Simulation Setup窗口中对应的总线网络上创建网络节点；在诊断配置窗口的“Usage of the Diagnostic Description”中勾选“Simulated by”，并在下拉列表中选择一个网络节点，该节点将承担诊断ECU的仿真角色，点击OK完成配置：

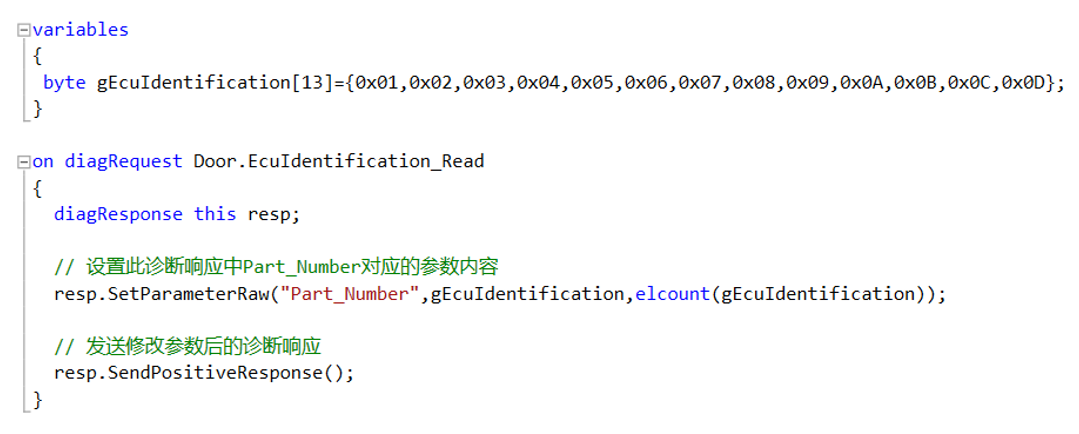

至此，已经完成了基础的仿真流程。如果需要更复杂的行为，可以在仿真节点中通过CAPL来实现。例如对特定服务中的参数进行设定：
