AI算力中心的电力lifeline：高压直流（HVDC）架构下的电流采样硬核暗战

引爆全网的各路千亿级AI大模型，表面上拼的是算法和算力，但在三电（电能、电子、电力）领域，共识非常明确：AI的尽头是能源，算力的核心是高功率密度配电。

随着英伟达高功耗GPU阵列的普及，传统数据中心单机柜功率已从 6kW-8kW 跃升至 50kW-100kW 以上。这种极端的供电需求，正逼迫AI数据中心（AIDC）全面抛弃传统交流UPS的多次变流方案，转向高压直流供电（HVDC）架构。

在 HVDC 系统（通常为 240V/336V 甚至更高直流总线）中，由于直流电没有“过零点”，短路或过载时极易产生拉不断的高能直流电弧，瞬间便可瘫痪价值数百万的服务器整机柜。因此，如何在微秒级快速响应、全温度范围低漂移、以及极端高密空间限制下实现精准的电流采样，成为了保障 AI 算力中心电力命门的核心课题。

作为国内高端电流传感器领域的先锋，芯森（CHIPSENSE）凭借其硬核的产品矩阵，从底层逻辑上破解了高压直流配电的技术痛点。



一、 配电总线与大功率储能BMS的动态响应突破：芯森 AS1V H00系列

在 AI 算力中心的大功率配电单元（PDU）及 UPS 锂电管理系统（BMS）中，大电流母线不仅要承载极高的连续功率，更要面对算力突发突入时的剧烈电流波动。

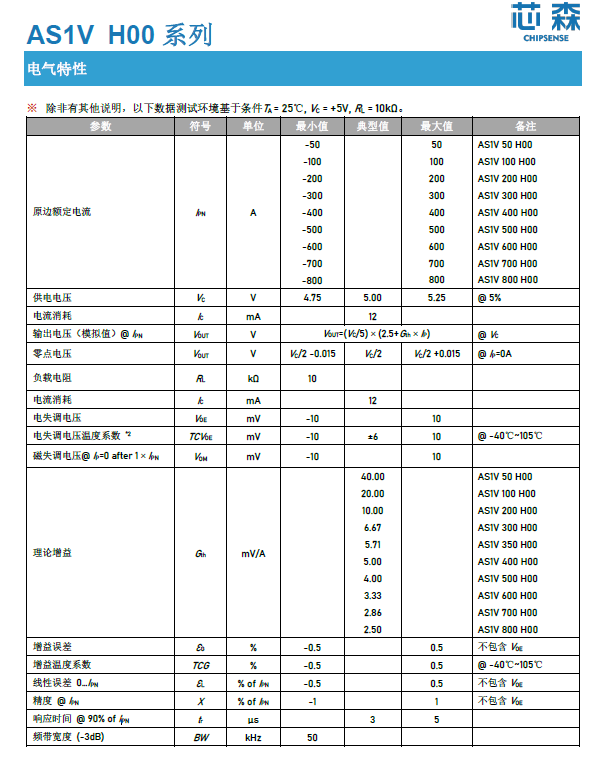

芯森工业级 AS1V H00 系列开环电流传感器，针对大功率直流系统的动态特性和热平衡控制，在参数设计上展现出了卓越的工业级韧性：

1. 宽量程与低插入损耗的平衡

在 50kW 以上的高密机柜配电总线上，传统的串联分流器（Shunt）在大电流下会产生无法忽视的I2R严重发热（即插入损耗），直接推高 PUE（电源使用效率）指标。AS1V 基于霍尔磁场耦合原理，实现零插入损耗测量 。其原边额定电流（IPN）覆盖50A至800A 的超宽范围 ，能够从容应对算力中心配电大总线及蓄电池组的高功率流动。

2. 微秒级di/dt动态捕捉能力

直流系统的短路瞬态电流上升率（di/dt）极快，保护电路的断开窗口期往往只有十几微秒。AS1V将响应时间压缩至典型值3μs（最大5μs），频带宽度达到 50kHz。这种微秒级的动态追踪响应，配合低至±10mV的电失调电压（VOE） ，能确保微机保护单元在短路电弧刚萌发的电光石火之间，精准捕捉异常并执行分断逻辑。

3. ±5V单电源供电与数字系统高集成

为了简化数字化监控系统的电源拓扑，AS1V采用了±5V单电源供电架构（工作电压 4.75V~5.25V） 。其模拟电压输出以VC/2为零点基准 ，公式定义为：

VOUT = VC/5* (2.5 + Gth* IP)

该设计省去了负电源转换电路，可直接输出至单片机或 DSP的ADC 采样通道，显著提升了PDU和监控板的集成度并降低了板级功耗。

二、 逆变与温控系统的空间布局魔术：芯森AT4V H00系列

除了总线配电，AI数据中心配套的分布式光伏逆变器、微电网储能转换系统（PCS）以及为高热密度机房降温的精密空调变频器，其内部电路通常基于三相全桥拓扑。在这类高频开关（如 SiC/GaN 功率器件）的应用场景中，空间极度受限且电磁环境极其恶劣。

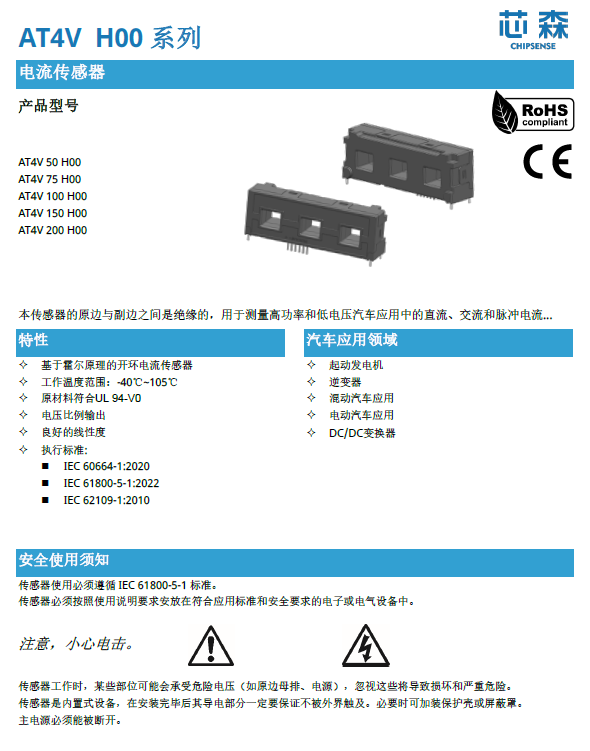

芯森 AT4V H00系列电流传感器则提供了一种高集成度、抗高热、高耐压的“三相一体化”硬核解法：

1. 结构创新：原边三相一体化磁路布局

为了达到最佳的动态特性（如di/dt和响应时间），原边母排的结构设计需要完全充满传感器的过孔 。AT4V在单个紧凑封装内（结构尺寸84x34.5x20mm），创造性地集成了三个10mmx12mm的原边过孔（V1、V2、V3）。 这使得工程师在一块 PCB 上即可同时采集三相交流、直流或脉冲电流 ，相比使用三枚独立的单通道传感器，直接节省了三分之二的空间和装配工时，完美解决了紧凑型变频器、逆变器的“空间焦虑”。

2. 宽测量裕度与高线性度

该系列额定电流为50A至200A ，但其原边电流测量范围（IPM）最高可扩展至 ±600A。其线性误差（EL）在全量程内严格控制在±0.5%以内 ，增益误差（EG）同样控制在±0.5%以内 。即使在高频脉宽调制（PWM）引起的强电流谐波冲击下，也能保持极高的动态线性度，避免控制环路发生震荡。

3. 高发热环境下的热学温漂控制

AI 数据中心的高功率密度伴随着苛刻的温度挑战。AT4V 拥有 -40℃~105℃的宽工作温度范围 ，其原边母排最高可承受100℃甚至 105℃的高温 。针对令人头疼的温漂问题，AT4V 展现出了优异的工艺水准：

• 电失调电压温度系数（TCVOE）典型值仅为±0.2mV/K（在-40℃~105℃全温区内） ；
• 增益温度系数（TCG）典型值控制在±0.02%/K。 这保障了设备在高热负荷连续运转时，采样电路不会因为温度剧烈波动而发生基准漂移，确保控制精度的恒定。

三、 硬核电气绝缘与国际标准对标：打通出海的底层壁垒

在数据中心的高压强电和服务器弱电控制级之间，安全隔离不仅是技术指标，更是硬性标准。如果隔离设计不到位，高压侧的浪涌电动势将直接击穿昂贵的 ASIC或CPU芯片。

芯森这两款基于先进芯片组（ASIC）开发的霍尔开环传感器，在绝缘特性上表现出了严苛的一致性：

• 交流隔离耐压测试有效值（50Hz, 1min）：达到 3.6kV，参照标准 IEC 60664-1 。
• 瞬态耐压测试（1.2/50$\mu$s 冲击）：达到 6.6kV 。
• 爬电距离与电气间隙： AT4V 拥有 11.0mm 的电气间隙和 12.5mm 的爬电距离 。在 300V 的工作电压实例下，完全满足 IEC 61800-5-1 和 IEC 62109-1 规定的加强绝缘（CAT III, PD2）标准 。

正是得益于这种对底层电气物理特性的极致追求，芯森产品全面通过了CE 认证与 RoHS 环保合规 ，不仅满足了数据中心对关键元器件自主可控、国产替代的迫切需求，更严格对标 EN 50178、IEC 61010-1、UL 508 等国际电力电子核心执行标准 。这为中国数据中心配电、光储充等整体设备出海，扫清了底层零部件合规层面的所有技术壁垒。

结语

在绿色算力中心这场不见硝烟的电力革命中，算法的精度需要通过电流的控制精度来变现。

无论是面对高大电流、±5V单电源数字化集成演进的AS1V系列 ，还是实现三相一体化、无惧高热温漂的AT4V系列 ，芯森电子都证明了：国产传感器不仅能在成本和交期上实现替代，更能在微秒级动态响应、高隔离耐压和全温区高线性度的硬核参数上，与全球一流品牌正面硬刚。

在AI奔涌的澎湃浪潮下，芯森电子正用硬核的规格书数据，筑起绿色绿色算力时代下最坚固的物理安全命门。
