EtherCAT环网冗余技术详解：原理实现与优势应用

1.EtherCAT环网冗余介绍

EtherCAT环网冗余技术通过环形网络拓扑结构提升工业控制系统的可靠性。主站开启冗余模式后，当从站物理链路断开或节点发生故障时，可确保其他从站设备的通信不受影响，维持系统持续运行。将总线上从站的首尾两端分别连接到主站设备后，在正常冗余模式下，数据仅沿一个方向传输。当网络出现中断时，数据流会立即在中断点两侧反向传输，形成一个更小但仍然完整的线性网络。

2.冗余模式通信对比示例

正常通信：







线性结构拓扑图



正常通信(冗余)：

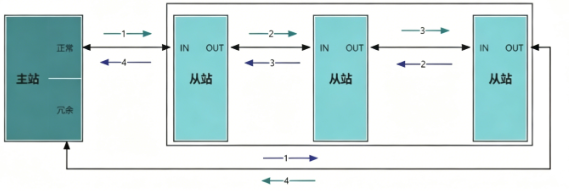

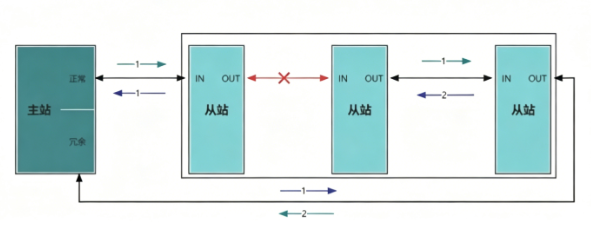

环形冗余结构示意图



异常通信(冗余)：







环形冗余结构(线缆异常)示意图



3.冗余功能实现要求

支持冗余的EtherCAT从站控制器(ESC)：从站设备中的ESC必须支持环网冗余功能，这通常要求其具备两个或以上独立的以太网端口，以及内置的端口交换逻辑或回环控制逻辑。方芯的ESC芯片(FCE1100、FCE1353系列等)都原生支持此功能。

支持冗余的EtherCAT主站：主站软件必须能够配置和管理冗余环网，需要具有两个及以上网卡通信模块。

正确的物理连接：严格依照环形拓扑结构进行布线，把第一台从站的逻辑IN端口与最后一台从站的末端逻辑OUT端口，分别连接到主站的两个端口。

4.EtherCAT环网冗余搭建示例

以主站使用TwinCAT 3，主站版本3.1.4024.66。从站使用Funcience背板方案。

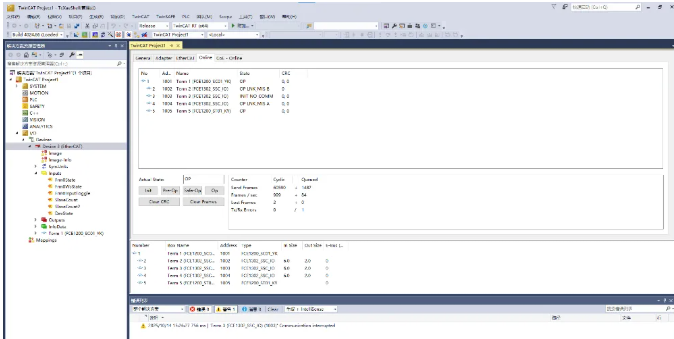

1.将网卡#1连接到第一台从站设备，正常扫描拓扑。

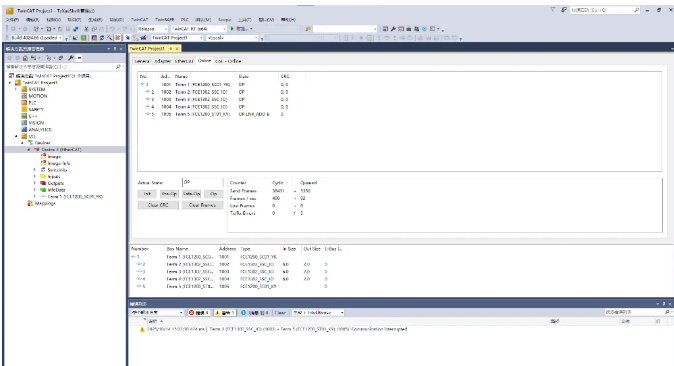

从站设备处于正常OP状态。









拓扑结构如下所示：

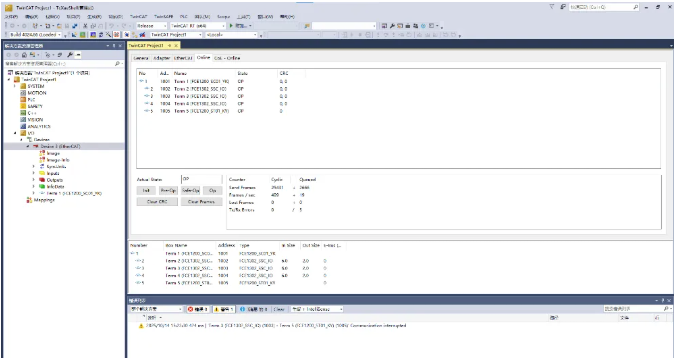

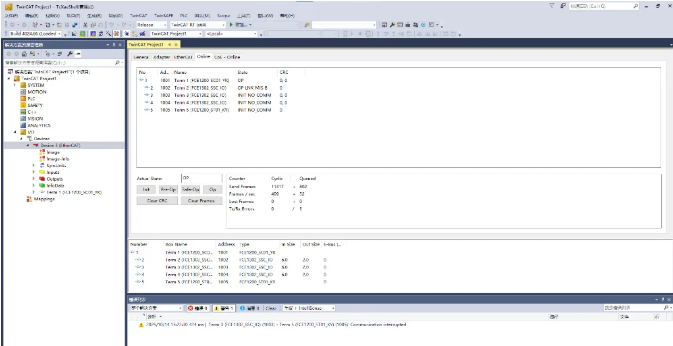

2.随机断开一台从站模拟设备故障，故障设备后级的所有从站通信均中断，如下图所示：









3.恢复故障设备连接，所有从站通信恢复正常。









4.此时，将主站的第二个端口连接到最后一台从站的OUT口，从站状态如下：

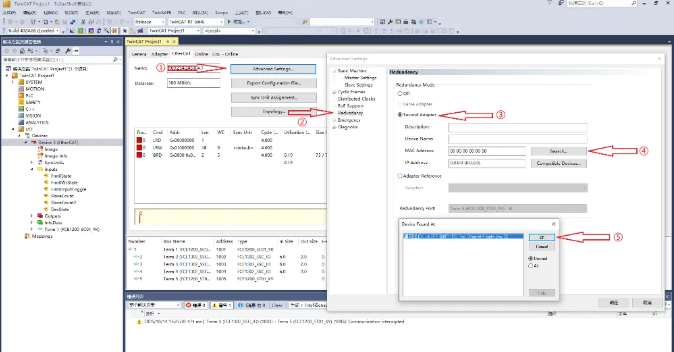

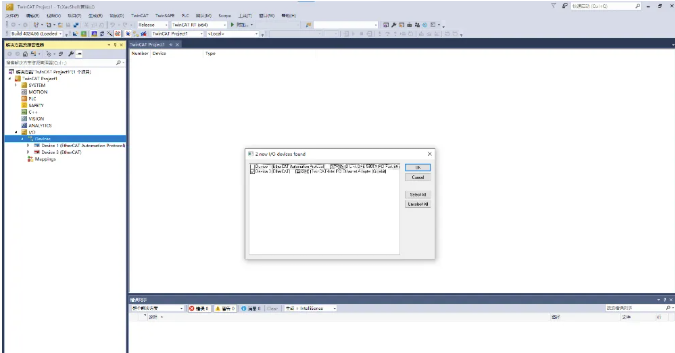

5.按下图所示启用主站第二端口：

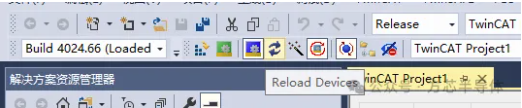

6.点击左上角“Reload Devices”，刷新从站状态。

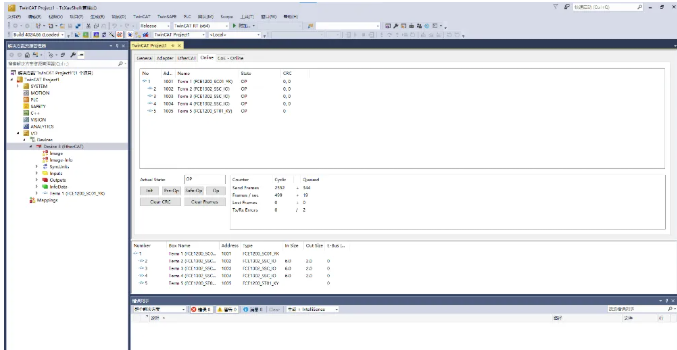

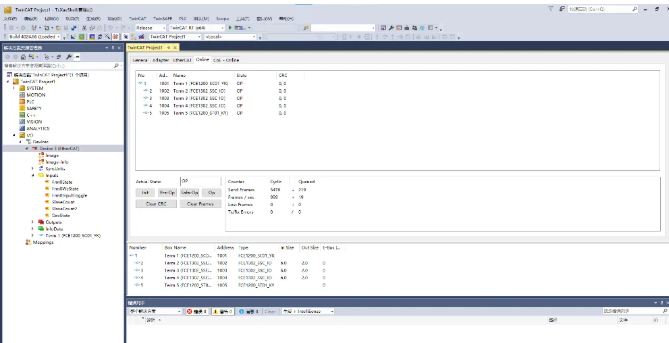

从站状态恢复至OP状态。

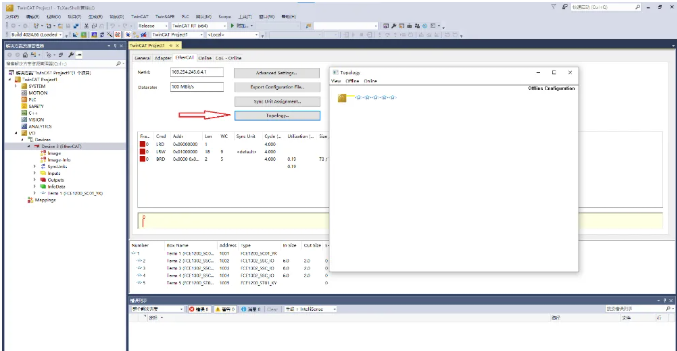

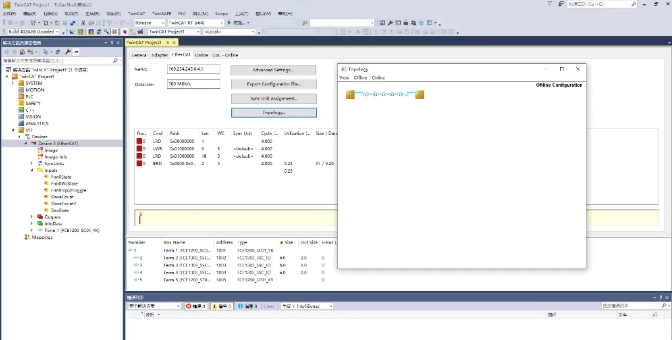

拓扑结构显示环网搭建完成：









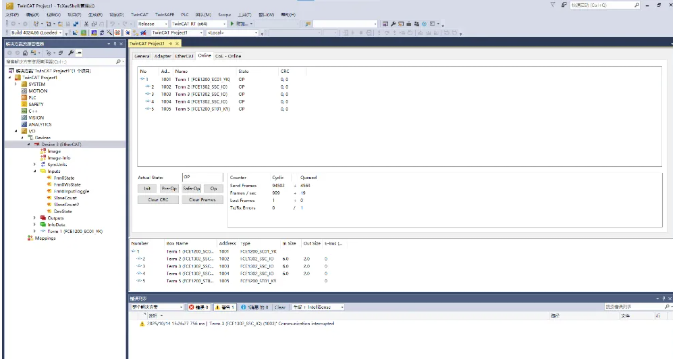

7.随机断开一台从站模拟设备故障，故障设备未影响其他从站正常通信：









8.恢复故障设备连接，所有从站恢复正常通信。





总结

EtherCAT 环网冗余是一种高效且经济的解决方案，它通过简单的物理环形布线，结合智能的从站和主站功能，实现了毫秒级的故障恢复能力。EtherCAT技术，作为工业自动化系统的关键基石，因其高速通信、低延迟、高精度和高可靠性等特点，在汽车制造、半导体生产线、包装机械等对连续运行要求极高的领域得到了广泛应用。
