基于Profinet-CCLINK IEFB协议转换的动力电池焊接与转运工序PLC联动方案

一、项目背景与行业选择

在工业自动化与新能源产业深度融合的趋势下，动力电池制造成为高速增长的核心赛道。某头部电池企业模组装配线升级项目中，需实现西门子S7-1500 PLC（Profinet主站）与三菱Q系列 PLC（CCLINK IEFB主站）的协同控制：前者负责极耳焊接机器人集群管理，后者管控模组转运轨道系统。由于总线协议存在天然壁垒，两种PLC无法直接通信，成为制约产线自动化升级的关键瓶颈。

二、项目核心痛点

协议兼容壁垒：西门子PLC的Profinet协议与三菱PLC的CCLINK IEFB协议缺乏互通性，导致焊接与转运工序数据割裂，无法实现协同控制。

实时性要求严苛：模组转运响应延迟需≤5ms，否则会造成焊接工位待料或轨道拥堵，现有临时通信方案（上位机中转）延迟达30ms以上。

数据采集断层：两套系统独立运行，工业物联网平台无法统一采集设备状态数据，影响生产过程追溯与设备预测性维护。

扩展性受限：传统改造方案需更换其中一套PLC系统，成本高且停产周期长，不符合产能扩张需求。

三、核心设备：塔讯 TX161-RE-CCIE/PNS 智能网关功能简介

作为方案核心的智能网关，该设备兼具物联网网关与边缘计算网关双重特性，实现Profinet从站与CCLINK IEFB从站的双向转换：

双协议栈架构：Profinet侧支持GSDML文件导入TIA Portal，CCLINK IEFB侧兼容三菱GX Works3组态，最大I/O映射区达1440字节。

边缘计算能力：内置ARM Cortex-A8处理器，支持数据预处理与CRC16校验，实现毫秒级数据转发（最低0.8ms）。

高可靠性设计：具备双缓冲数据存储与断网保持功能，支持热插拔维护，适应工业强电磁环境。

数据采集集成：作为数据采集器，可同步抓取两侧PLC的运行参数与故障代码，无缝对接工业物联网平台。

四、解决方案与拓扑架构

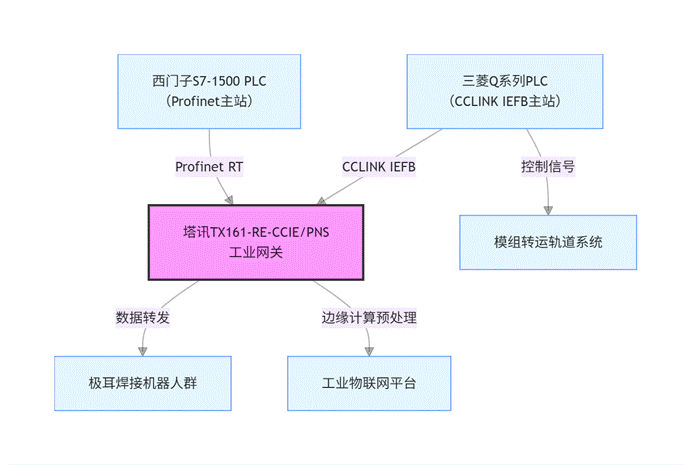

1. 系统拓扑图

2. 核心逻辑

网关同时作为Profinet从站（接入西门子主站）与CCLINK IEFB从站（接入三菱主站），通过内部数据映射实现双向通信：

下行控制：西门子PLC的焊接指令经Profinet传输至网关，转换后通过CCLINK IEFB同步至三菱PLC，控制轨道精准送料。

上行反馈：三菱PLC的轨道位置信号反向转换后传输至西门子PLC，触发焊接机器人动作时序。

数据上传：网关实时采集两侧PLC的运行数据，经边缘计算处理后推送至物联网平台。

五、实施过程

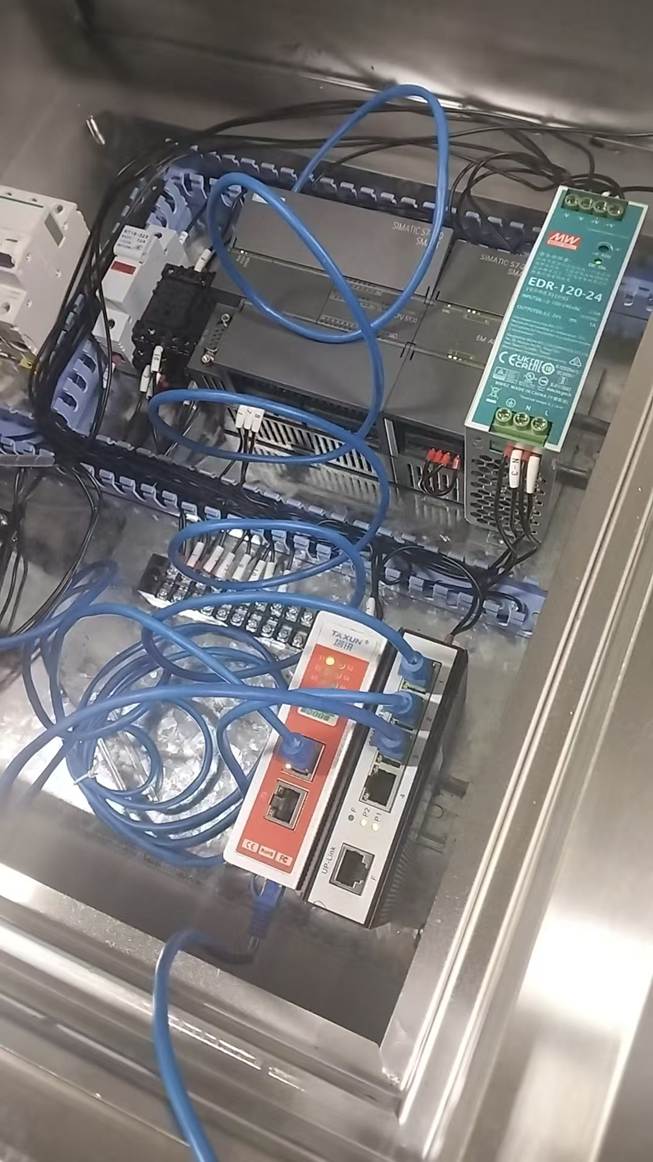

硬件部署：采用星型网络架构，西门子PLC与网关Profinet端口通过SCALANCE XC208交换机连接，三菱PLC直连网关CCLINK IEFB端口，使用CAT6A屏蔽线缆沿镀锌桥架敷设，避免电磁干扰。

参数配置：

Profinet侧：在TIA Portal导入网关GSDML文件，配置设备名称“PN-CCIE-GW”，设置128字节输出区（焊接指令）与64字节输入区（轨道状态），同步周期2ms。

CCLINK IEFB侧：在GX Works3添加网关设备，配置站号与128Word I/O区，绑定轨道位置信号与控制指令。

调试优化：通过塔讯GatewayMonitor软件抓包分析，优化数据映射表，将初始12ms延迟降至0.8ms，满足实时性要求。

六、应用效果与前后对比

1. 实施前后关键指标对比

指标	实施前（临时方案）	实施后（塔讯网关方案）
跨协议通信延迟	32ms	0.8ms
产线协同效率	72 件 / 小时	120 件 / 小时
数据采集完整性	65%	100%
设备故障排查时间	4 小时 / 次	30 分钟 / 次

2. 核心价值体现

产能提升：焊接与转运工序协同响应速度提升97%，模组日产能从1728件增至2880件。

智能化升级：工业网关实现全流程数据贯通，物联网平台可实时监控设备状态，故障预警准确率达92%。

成本优化：避免PLC系统更换，改造周期缩短至3天，年维护成本降低40万元。

七、行业前景与总结

新能源动力电池制造作为战略新兴产业，其自动化升级需求迫切，工业网关与协议转换技术成为打破设备通信壁垒的核心支撑。本案例通过塔讯TX161-RE-CCIE/PNS智能网关，成功解决了不同品牌PLC的总线协议兼容问题，验证了边缘计算网关在工业场景中的实用价值。

在工业物联网加速渗透的今天，此类跨协议通信解决方案已广泛应用于新能源、高端制造等领域。未来，融合多协议转换、边缘计算与数据采集功能的工业网关，将成为实现设备互联、数据贯通的关键基础设施，为工业自动化向智能化升级提供核心动力。
