移动设备摄像头模组防护方案

随着高清影像与人工智能技术的深度融合，摄像头模组已成为平板电脑和智能手机内部的核心感知单元，是实现高质量摄影、人脸识别、增强现实等丰富功能的关键基础。在移动设备中，紧凑集成的摄像头模组直接决定了影像系统的上限，也影响着用户对设备综合体验的感知。

然而，当平板或手机的摄像头模组工作于电磁环境复杂的场景，或其内部传输线路受到机体内其他高频信号、射频天线的干扰时，敏感的图像传感器和信号处理电路可能遭受电磁干扰或静电放电冲击，从而引发信号失真甚至硬件损坏。本文通过为移动设备中摄像头模组的数据接口和电源线路选用合适的ESD静电防护器件，能够有效降低静电与浪涌事件对成像系统的影响，提升整机的电磁兼容性与鲁棒性，保障影像系统在各种日常及极限环境下稳定运行。

摄像头模组介绍

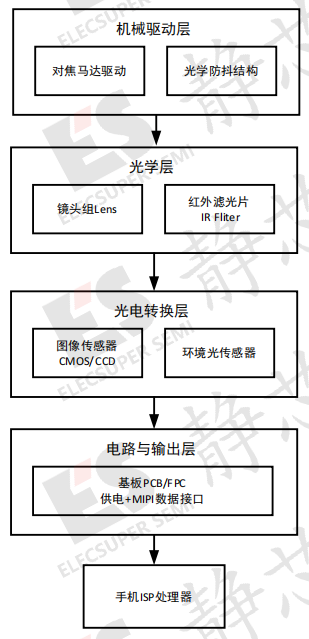

移动设备的摄像头模组是一个高度集成的光电系统，主要由光学层、机械驱动层、光电转换层和电路层构成。光学层中，镜头组负责聚焦光线，红外滤光片用于滤除干扰光、还原真实色彩；机械驱动层内部包含对焦马达实现自动对焦，高端机型还配备光学防抖机构，通过移动镜头或传感器抵消手抖；光电转换核心是CMOS图像传感器，它将光信号转换为数字图像，其性能直接决定画质；电路层以PCB或FPC为基板，承载所有元件并通过MIPI、I2C等接口与主板通信，最后由主板上的ISP完成图像后期处理。

应用方案

1.  机械驱动层

机械驱动层内部的对焦马达驱动芯片或OIS模块通常为低压集成电路，这些电子元件对静电高度敏感，其内部晶体管可能被击穿，导致对焦功能失效，因此需要加ESD防护器件。

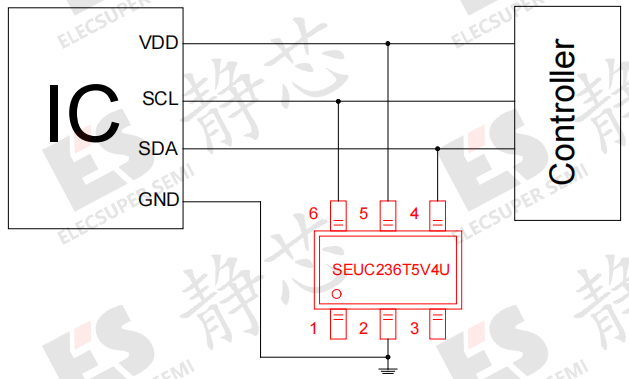

在VDD、SCL、SDA等关键引脚上，必须放置防护器件。VDD是电路电源，SCL和SDA是关键的通信线，直接连接控制器，极易耦合静电。可以用一个多引脚ESD器件对整个I2C总线进行统一保护，其寄生电容必须低于10pF，以免影响高速通信。在此我们推荐湖南静芯的SEUC236T5V4U，该器件的工作电压为5V，结电容仅为0.6pF，钳位电压为15V，符合IEC 61000-4-2 (ESD) 规范，在 ±15kV（空气）和 ±8kV（接触）下提供瞬变保护。

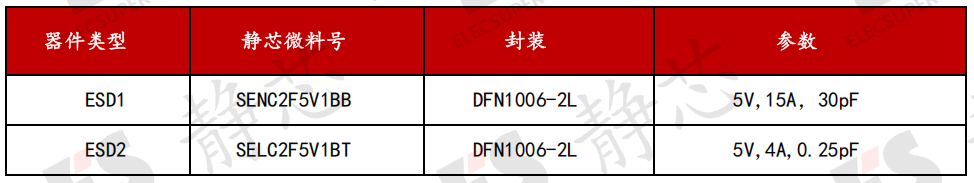

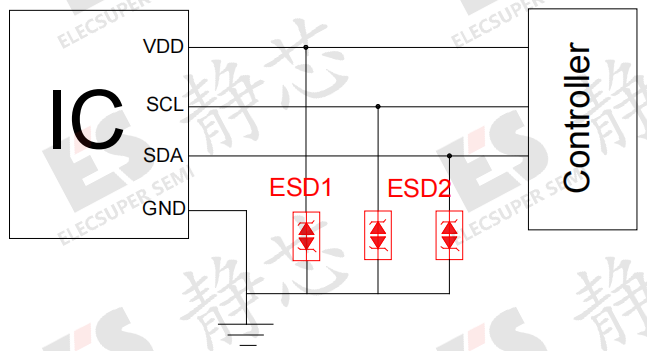

同时，我们还推荐使用三个单通道器件对引脚进行保护，VDD电源可使用通流能力超强的SENC2F5V1BB 进行防护，通信线则使用低容器件SELC2F5V1BT进行防护。

2.  光电转换层

图像传感器内部集成了数百万个像素点、放大器和模数转换电路，属于最敏感的半导体器件。静电放电可能击穿像素单元或损坏信号链，导致坏点、噪点剧增甚至传感器完全报废。

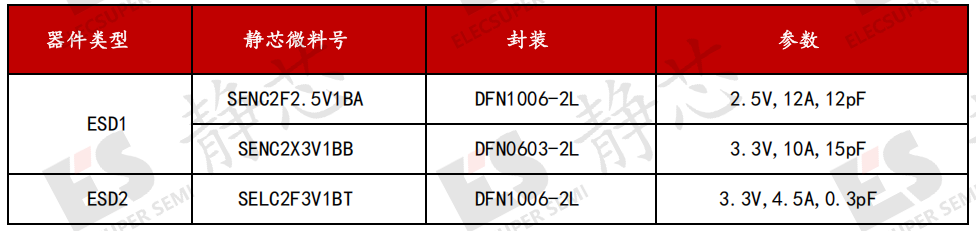

CMOS 图像传感器通常需要三个具有特定序列的电源轨，分别用于模拟部分、接口部分以及数字部分。模拟电源轨的电压通常为 3.3V，接口电源轨的电压通常为 3.3V 或 1.8V，而数字电源轨的电压通常为1.8V 或 1.2V。我们为CMOS的电源端推荐了两款型号，分别为SENC2F2.5V1BA和SENC2X3V1BB，可根据传感器电源轨的实际电压值进行选择。

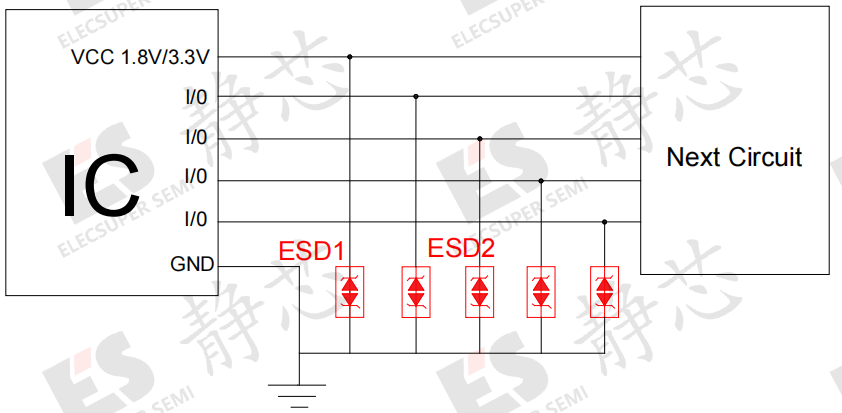

对于移动设备CMOS图像传感器的高速I/O接口，其数据传输速率可达数Gbps，因此所选的ESD保护器件必须具备超低的寄生电容，通常要求低于0.5pF。我们推荐电容低至0.3pF的静电保护器件，在有效泄放静电的同时，最大程度地维持I/O链路的阻抗连续性和信号质量，确保摄像头模组在严苛电磁环境下的稳定成像与高速数据通信。

3.  电路与输出层

基板上的电源线、MIPI高速数据线和控制信号线都直接连接到敏感芯片，其引脚在组装或使用中容易引入静电，必须在各接口处添加TVS二极管或ESD抑制器，防止静电通过线缆直接损坏主板上的ISP或其他电源管理芯片。

MIPI 接口采用较低的供电电压，通常为1.2V，电平幅度在0.2-1.4V 之间，在选择器件时尽量考虑VRWM为3.3V的ESD防护器件较为合理。MIPI 接口支持最多1对差分时钟线加1-4对差分数据线 ,本方案以最多4组差分数据线为例。

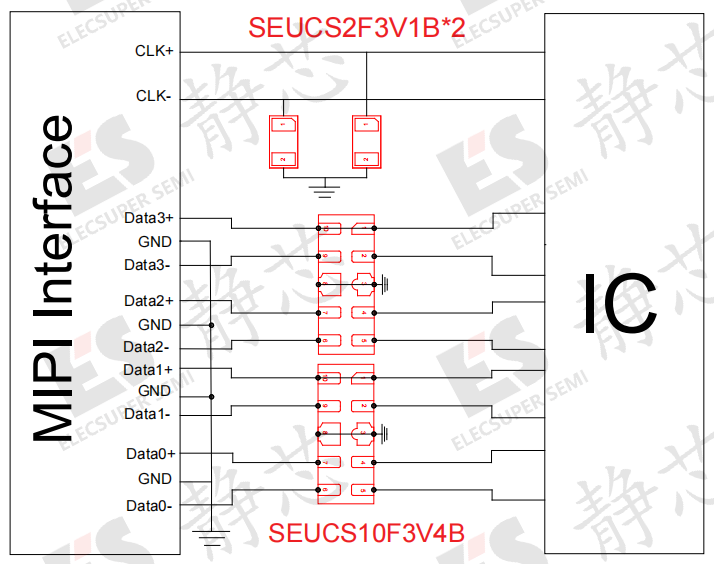

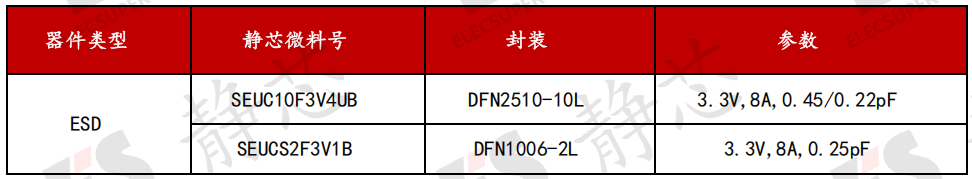

我们为MIPI接口提供了两种ESD 防护器件，专为保护差分线路而设计，其型号分别为 SEUCS10F3V4UB 和 SEUCS2F3V1B。集成式器件的流通式封装设计简化了 PCB 布局，减少布线过程中的不连续性，促进信号完整性和系统稳定性的提升；小封装的分立式器件可以节省板内空间。

SEUCS10F3V4UB 为集成式十引脚深回扫型ESD 保护器件，工作电压为3.3V，结电容为 0.45pF，钳位电压为8V，符合 IEC 61000-4-2 (ESD) 规范，可在 ±20kV（空气）和 ±20kV（接触）下提供瞬变保护,可同时保护MIPI接口的两对数据传输高速信号差分线免受 ESD 静电放电干扰。

SEUCS2F3V1B为单通道双向回扫型 ESD 保护器件，工作电压为3.3V，结电容仅为 0.25pF，钳位电压为4.6V，符合 IEC 61000-4-2 (ESD) 规范，可在 ±15kV（空气）和 ±15kV（接触）下提供瞬变保护,可保护MIPI接口的一对时钟信号差分线免受 ESD 静电放电干扰。

总结与结论

移动设备内置的摄像头模组应用极为广泛，覆盖智能手机、平板电脑、可穿戴设备等众多消费电子产品。为确保摄像头模组在高密度集成和复杂电磁环境下免受静电侵扰与损伤，采取科学完善的静电防护方案显得尤为关键。这不仅能有效提升模组的成像稳定性和系统可靠性，更能显著延长其使用寿命。

以上是湖南静芯对移动设备摄像头模组静电防护的完整方案，希望能为摄像头模组的系统设计和ESD防护带来实质性帮助。湖南静芯研发各种电容等级的ESD和TVS保护器件，可按照客户需求性能与封装提供定制化开发服务，为各种接口及通信线路提供值得信赖的保护器件，欢迎前来咨询。
