CC-Link IEFB转Profinet实现三菱Q系列与西门子1200 PLC的新能源产线通讯方案

一、项目背景

在工业自动化与双碳战略驱动下，新能源锂电池成为高速增长的核心赛道。某头部电池企业的极片成型产线中，采用三菱Q系列PLC（支持 CC-Link IEFB协议）控制涂布机张力系统，新升级的辊压单元则搭载西门子S7-1200 PLC（基于Profinet协议）。两类总线协议的天然壁垒导致设备数据割裂，成为产线智能化升级的关键瓶颈。

二、项目核心痛点

协议异构壁垒：三菱PLC的CC-Link IEFB协议与西门子1200的Profinet协议无法直接通讯，涂布与辊压工序数据无法同步，影响极片厚度一致性。

实时性不足：传统转接方案延迟超200ms，无法满足辊压速度与涂布张力的毫秒级协同需求（允许偏差≤50μs）。

数据采集缺失：两类PLC的设备状态、工艺参数分散，工业物联网平台无法实现全流程数据监控。

改造成本高昂：更换同协议PLC需停产一周以上，设备替换成本超百万元。

三、核心设备：塔讯TX161-RE-CCIE/PNS协议网关功能简介

作为专为跨协议集成设计的智能网关，其核心功能如下：

协议双向转换：支持CC-Link IEFB主站与Profinet从站模式切换，实现两类协议的透明数据传输。

边缘计算能力：内置边缘计算网关模块，本地完成数据清洗与逻辑运算，降低PLC负载。

高速数据采集：集成数据采集器功能，每秒可完成1000次以上数据转换，延迟低至10ms。

工业级可靠性：工作湿度适应5%-95%（无冷凝），支持数据加密与故障自诊断，适配严苛车间环境。

四、解决方案与系统拓扑

1. 整体架构设计

采用塔讯网关作为通讯中枢，实现“三菱PLC→CC-Link IEFB→网关→Profinet→西门子1200 PLC”的双向数据流转，同时接入工厂工业物联网平台。

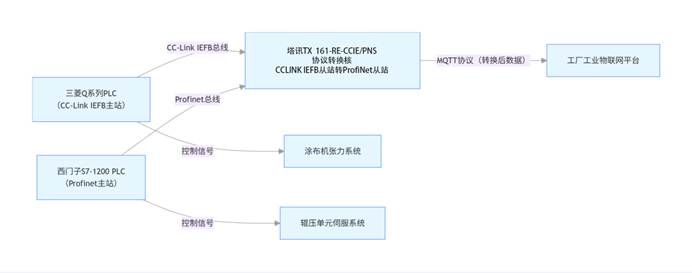

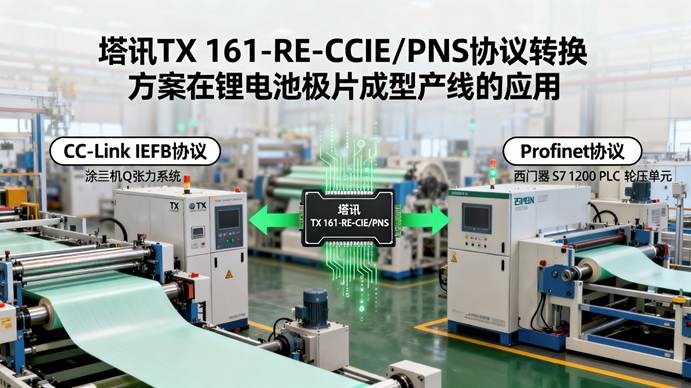

2. 系统结构拓扑图

五、实施过程

网关参数配置：通过塔讯配置软件设定网关为“CC-Link IEFB主站+Profinet从站”模式，配置10Mbps传输速率与站号映射表。

PLC 组态集成：在三菱GX Works3中添加网关为CC-Link IEFB从站，在西门子TIA Portal导入网关GSDML文件，将其纳入Profinet网络。

数据映射编程：建立64字节输入/输出数据区，实现涂布张力（三菱侧）与辊压速度（西门子侧）的参数互传，通过工业网关完成逻辑联动。

联调测试：通过网关诊断界面监控通讯状态，优化参数使同步延迟稳定在 30ms 以内。

六、应用效果与前后对比

1. 实施后核心成效

生产效率：极片成型良率从92%提升至98.5%，日产能增加1.2万片。

运维效率：设备故障响应时间从2小时缩短至10分钟，非计划停机减少65%。

数据贯通：物联网网关功能实现两类PLC数据实时上传至云平台，支持工艺参数追溯。

成本控制：相比设备替换方案节省成本80万元，改造仅需4小时停产。

2. 关键指标对比

指标	实施前	实施后
通讯延迟	>200ms	30ms
极片厚度偏差	±0.05mm	±0.01mm
数据采集覆盖率	40%	100%
故障排查时间	120 分钟	10 分钟

七、行业前景与总结

新能源作为工业自动化领域的黄金赛道，设备异构集成需求持续爆发。本案例证明，塔讯TX161-RE-CCIE/PNS网关作为核心工业网关，通过精准的协议转换与边缘计算能力，成功破解了多品牌PLC的通讯难题。

在医药、物流等场景中，该网关同样具备普适性：医药行业可实现发酵罐（三菱PLC）与灌装线（西门子PLC）的合规数据同步；物流仓储能打通分拣设备与AGV系统的信息壁垒。随着工业物联网的深化，这类智能网关将成为连接异构设备的“神经中枢”，为制造业数字化转型提供关键支撑。
