晶振负载电容（CL）与限流电阻（Rd）精准调控的详解

【博主简介】本人“爱在七夕时”，系一名半导体行业质量管理从业者，旨在业余时间不定期的分享半导体行业中的：产品质量、失效分析、可靠性分析和产品基础应用等相关知识。常言：真知不问出处，所分享的内容如有雷同或是不当之处，还请大家海涵。当前在各网络平台上均以此昵称为ID跟大家一起交流学习！



晶振如同精密钟表的心脏‌，其振荡稳定性直接决定电子系统的时序命脉。而负载电容与限流电阻的精准调控是确保振荡频率准确和电路稳定工作的关键。负载电容主要由外部匹配电容和电路杂散电容构成，它与晶振参数共同决定工作频率。限流电阻则用于控制电路的增益，防止晶振过驱动而损坏。

简单来讲：负载电容与限流电阻，恰似维持这颗心脏规律搏动的双翼——二者通过截然不同的物理机制，共同构筑起高可靠时钟电路的基石。



一、晶振负载电容与限流电阻的定义

1、负载电容(CL)

晶振的负载电容，英文全称：Load Capacitance, 简称：CL。它是指从晶振两个引脚看进去，连接在它两端的有效总电容值。它是决定晶振实际振荡频率能否达到标称值（如32.768kHz或16MHz）的最关键外部参数。

简单来说：晶振在电路中需要配一个特定的“总电容”才能工作在正确的频率上。就像钢琴出厂前被调到一个基准音，演奏时必须保持那个基准音准，负载电容就是这个“调音”参数。

石英晶体的等效模型是一个RLC谐振电路，其自然谐振频率是固定的。但在实际电路中，PCB走线、芯片引脚等会引入寄生电容（Cstray，通常 2-5pF）。这些杂散电容会“拉偏”晶振的频率。

所以，晶振电路中需要这个负载电容（CL）的目的就是为了抵消寄生电容的影响，制造商定义了一个负载电容（CL），要求外部电路的总电容（包括晶体管脚电容、两个外接电容和PCB杂散电容）必须等于负载电容（CL），这样才能使晶振准确地工作在它的标称频率上。如果匹配不准，频率就会偏离标称值。

晶振的负载电容（CL）决定了“晶振要配多少总电容量才能准确起振并工作在标称频率”。

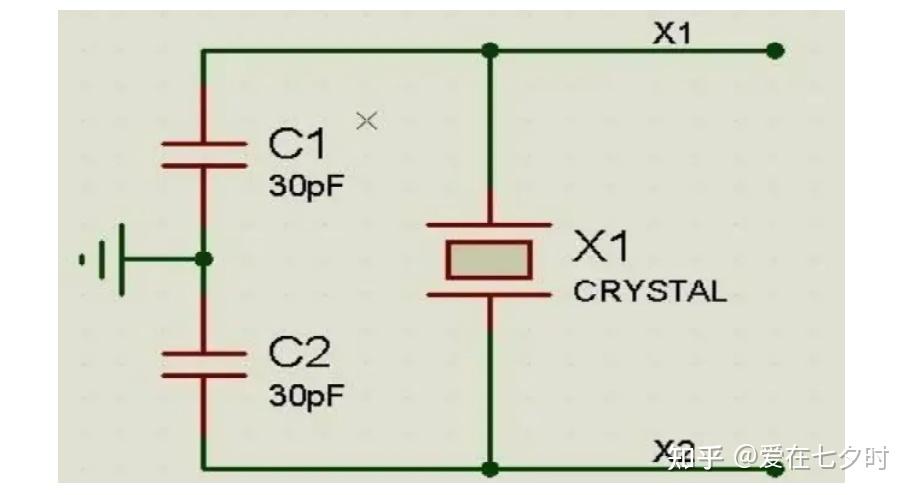

计算公式：CL = (C1×C2)/(C1+C2) + Cstray；

对于 99% 的无源晶体，外接两个电容通常取 C1 = C2 = 2×CL 左右，并参考具体 MCU / 晶振手册。



2、限流电阻（Rd)

晶振的限流电阻（通常记为 Rd 或 Rext）是串联在振荡电路输出端（XOUT）与晶振之间的一个电阻。

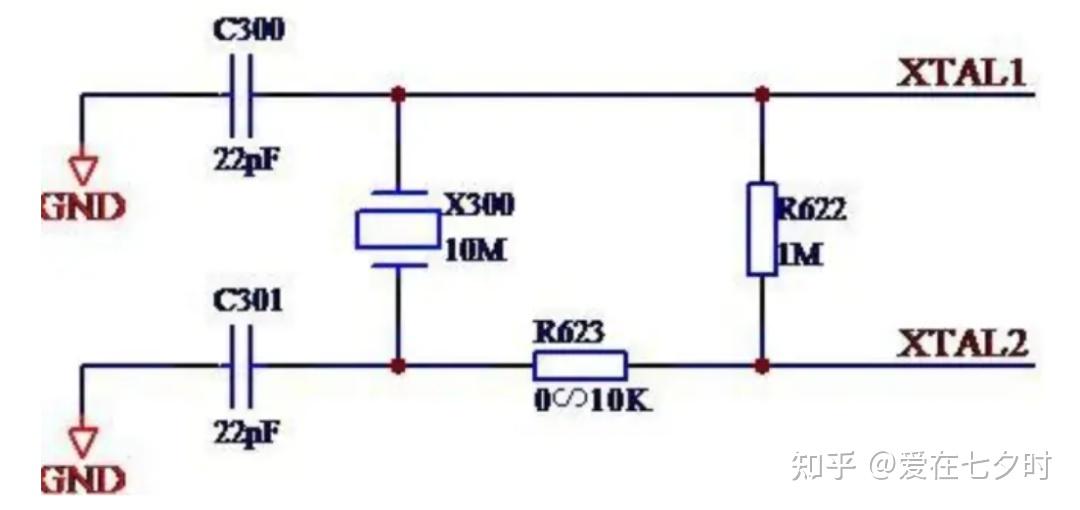

在晶振电路中， 限流电阻（Rd)的主要作用是限制IC的驱动能力，并且与Cd组成一个低通滤波器，以确保振荡器的起振点在基频上，而不是在其他高次谐波频率点上(避免3次，5次，7次谐波频率)。如果晶振的功耗超过晶振制造商的给定值，外部电阻Rd是必需的，用以避免晶振被过分驱动。如果晶振的功耗小于晶振制造商的给定值，就不推荐使用Rd，可以预设0Ω，如下图所示。它通过消耗多余的激励能量，将电流限制在合适的范围内，避免损坏晶振或其他元器件。

对Rd值的预估可以通过考虑由Rd和Cd的电压分压Rd/Cd实现(注意到Rd和Cd构成了一个分压/滤波器，考虑通带宽度应不小于振荡器频率)，则有Rd的值等于Cd的电抗：

二、晶振与负载电容(CL）的关系

众所周知，电容的基本功能在于储存电荷并实现充电与放电过程。而在晶振电路中，负载电容与晶振之间存在着紧密的相互作用关系。晶振的匹配电容，我们可以简单地称它为“负载电容（CL）”。想象一下，这个负载电容（CL）就像是晶振的一个小助手，帮助晶振开始工作。

晶振，就像是一个需要伙伴才能跳舞的人，而这个伙伴就是负载电容（CL）。晶振有两条线，这两条线会连接到IC块（一个集成电路块）里面，那里有一些有效的电容。为了让晶振能够正常工作，我们需要在晶振的外面再接上一个电容，这个电容就是负载电容（CL）。

1、‌负载电容(CL）的物理本质‌

晶振两端外接的匹配电容（通常为两个15-33pF陶瓷电容）并非独立元件，其与PCB杂散电容、芯片引脚电容共同构成等效负载电容（CL）。

核心计算公式：CL = (C1×C2)/(C1+C2) + Cstray；

其中Cstray（2-5pF）常被忽视，它源自走线长度、线间距及接地布局。当实际负载电容（CL）值与晶振标称负载电容（CL）（如12pF/16pF）偏差超过±3pF时，将引发灾难性频偏——例如16MHz晶振在负载电容（CL）偏离8pF时频率误差可达80ppm，直接导致蓝牙信号断连或RTC时钟日误差超7秒。

2、负载‌电容（CL）的三大核心作用‌

（1）起振赋能‌

与芯片内部反相放大器构成正反馈回路，将晶体的压电谐振转化为持续电振荡（皮尔斯振荡器原理）。

（2）频率锚定‌

补偿石英晶片等效阻抗，使输出频率精准锁定在标称值（并联谐振区工作点校准）。

（3）噪声抑制‌

20pF以下小电容对高频干扰呈现低阻抗路径，将≥100MHz噪声短路至地平面。

3、‌工程匹配陷阱‌

常见设计失误包括：直接套用22pF“万能值”忽视CL标称差异；选用±20%精度的普通瓷介电容（必须采用NPO材质±5%电容）；未预留IC内部补偿电容调整位（某些MCU内置3pF引脚电容）。

因此，负载电容（CL）的作用很重要，它就像是一个桥梁，连接着晶振和电路之间的分布电容。只有当这个桥梁让晶振两端的电容加起来等于负载电容的时候，晶振才能开始工作。这个“开始工作”的过程，我们可以想象成晶振在充电，然后它就开始跳舞了——也就是起振。

温馨提醒：

如果工程师在选购晶振时，最好把所需的负载电容（CL）等重要参数，也跟采购说明，那么采购在晶振选型过程中，会减少很多选型弯路。晶振的负载不能确认的话，电容很难匹配，起振电容无法充电放电，晶振也就起振不了；当分布电容与晶振电容值是相等时，就可以让晶振发出谐振频率了。电容大小能影响晶振频率的稳定度和相位，越小价格也会越高。所以这个负载还决定着这个其晶振本身的一个价格。

三、晶振与限流电阻（Rd）的关系

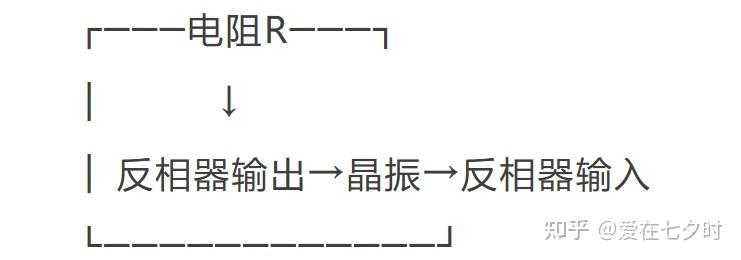

配合IC内部电路组成负反馈、移相,使放大器工作在线性区晶振输入输出连接的电阻作用是产生负反馈，保证放大器工作在高增益的线性区，同时起到限流的作用，防止反向器输出对晶振过驱动，损坏晶振。

想象一下，你有一个放大器，它的作用是把声音或信号变大。但是，如果声音或信号变得太大，它就会失真，就像你大声喊叫时，声音会变得刺耳一样。为了解决这个问题，我们给放大器加上了一个“小助手”——一个电阻。

这个电阻它可以帮助我们调整放大的程度，确保信号既被放大了，又不会失真。同时，这个电阻还能防止放大器过度工作，从而保护它不受损坏。但是，仅仅放大信号还不够，我们还需要让信号像钟摆一样来回摆动，这样才能产生振荡。而这个电阻就能帮助放大器在“线性区”工作，这个区域就像是放大器最适合工作的“舒适区”，在这里，放大器可以稳定地放大信号，并产生我们需要的振荡。

对于不同类型的放大器（比如CMOS和TTL），这个“小助手”的阻值可能会有所不同。CMOS放大器通常需要一个较大的电阻（比如1M以上），而TTL放大器则可能需要根据其类型来调整。不过，有些特殊的放大器（比如某些微处理器中的放大器），它们内部已经自带了这个“小助手”，所以我们就不需要再额外添加了。

1、晶振串联的电阻常用来预防晶振被过分驱动

具体来说，晶振上的电镀会因为过度的力量而逐渐磨损，这会导致晶振的频率变高，就像是机器转得太快了一样。如果晶振被过度驱动，这种过度的力量还会让晶振提前坏掉，就像机器因为过度使用而提前报废一样。

为了避免这种情况，我们需要调整一个叫做“drive level”的东西，也就是驱动水平。这个驱动水平就像是给晶振的力量大小，我们得找到一个合适的力量，既能让晶振正常工作，又不会让它受到伤害。

同时，我们还需要考虑“发振余裕度”，这就像是给晶振留一点“备用力量”。这样，即使在一些特殊情况下，晶振也能保持稳定的工作状态。

2、并联降低谐振阻抗,使谐振器易启动

想象一下，Xin（输入端）和Xout（输出端）里面藏着一个叫做“施密特反相器”的小装置。这个小装置有个特点，就是它不能自己启动晶体震荡，就像是一个小孩子不能自己推动一个大轮胎滚动一样。

为了解决这个问题，我们在反相器的两端加了一个电阻，这个电阻就像是一个“助手”，它能帮助反相器把输出的信号反过来（也就是180度翻转），然后再送回给输入端。这样，就形成了一个反馈回路。

接着，我们把晶体并联在这个电阻上。晶体和电阻就像是两个小伙伴，他们一起工作，降低了谐振的阻抗，就像是给轮胎加了点润滑油，让它更容易滚动起来。这样，谐振器就更容易启动了。

而且，这个电阻还有一个好处，就是它能让反馈回路的交流等效按照晶体的频率来谐振。因为晶体的品质因数（Q值）非常高，所以即使电阻的值在很大的范围内变化，也不会影响输出的频率，就像是给轮胎加了一个稳定的“动力源”，让它能够保持稳定的滚动速度。

3、负反馈线性化机制‌

跨接在晶振引脚间的1-10MΩ电阻（CMOS电路常用），强制芯片内部反相器工作于高增益线性区。其本质是构建电压并联负反馈：

该结构将反相器从数字饱和区拉回模拟放大区，避免输出波形削顶失真。

4、‌动态阻尼的双重调控‌

（1）过驱防护‌

串联在振荡回路的100-500Ω电阻，通过消耗过剩激励能量（通常需≤100μW），防止石英电极镀层因机械应力过载而剥离老化。

（2）谐波抑制‌

并联在晶体两端的10kΩ级电阻，可降低等效Q值吸收高次谐波，改善输出波形纯净度。



四、负载电容（CL）的精准计算与限流电阻（Rd）的选取原则

1、负载电容（CL）的匹配计算

（1） 从晶振数据手册中获取标称负载电容（CL）值 ；

（2） 评估电路中的总杂散电容 Cstray，这包括PCB走线电容（与走线长度、间距、层叠结构相关，约1-5pF）和芯片输入引脚电容（约2-5pF）；

（3） 根据公式 C1 = C2 ≈ 2 × (CL - Cstray) 计算外部匹配电容的理论值。例如，若CL要求为20pF，Cstray估计为3pF，则C1和C2计算值约为34pF，可选用标准的33pF电容；

（4） 最终需要通过频率计或频谱仪实测输出频率进行微调，通过更换不同容值的匹配电容，使实测频率最接近标称值。

2、限流电阻（Rd）的选取原则

（1） 反馈电阻（Rf）

通常不是计算得出，而是依据芯片内部是否已集成而定。若芯片未集成或为增强起振可靠性，外接1-10MΩ电阻即可；

（2） 串联阻尼电阻（Rs）

其取值需在确保起振裕度（负性阻抗足够）和限制激励电流之间取得平衡。一个经验法则是，Rs应大于晶振等效串联电阻（ESR）的5倍以上，即 Rs > 5 × ESR。更严谨的设计可参考公式 Rs > (5 × ESR) + VDD² / (CL × f² × P)，其中P为允许的激励功率。

实践中，常从100Ω左右开始，通过观察振荡波形幅值（推荐0.3-0.6Vpp）来调整，幅值过大则增加Rs，反之则减小。



五、失效的链式反应

当电容电阻匹配失当时，系统将陷入三重困局：

1、‌电容失衡‌ → 频率漂移超限 → 串口通信CRC错误率飙升；

2、‌电阻缺失‌ → 反相器进入饱和区 → 振荡波形畸变触发电源毛刺；

3、‌协同失效‌ → 起振时间从1ms延至50ms → 单片机上电复位失败。

重要提醒：

1、采购晶振时需同步提供负载电容（CL）标称值（非外部电容值），例如标注“需匹配12pF负载电容（CL）”而非“配22pF电容”。

2、高频电路优先选用2016/2520小封装晶振，将Cstray控制在3pF以内。

3、用示波器实测振荡波形幅值（推荐0.3-0.6Vpp），反向优化电阻阻值。

六、负载电容（CL）与限流电阻（Rd）常见设计陷阱与失效链

1、电容匹配陷阱

直接套用“万能值”（如22pF）而忽视晶振标称CL值的差异；使用精度差、温度稳定性低的普通瓷介电容（应选用NPO/C0G材质，精度±5%以内）；完全忽略Cstray的影响，导致实际负载电容（CL）严重偏离；

2、电阻配置失误

遗漏反馈电阻Rf，导致反相器工作异常，起振困难或波形失真；忽略串联电阻Rs，在电源波动或低温环境下导致晶振过驱，长期可靠性下降；

3、协同失效链

电容失衡引发频率超差，导致通信接口CRC错误率飙升；电阻缺失导致波形畸变，产生电源毛刺干扰其他电路；两者均不匹配将显著延长起振时间（从毫秒级延至数十毫秒），可能导致微控制器上电复位失败。

七、负载电容（CL）与限流电阻（Rd）的工程实践与优化建议

1、器件选型方面

负载电容（CL）必须使用温度稳定性极高的NPO/C0G材质陶瓷电容。优先选择小封装（如2016、2520）的晶振，以降低引线电感和杂散电容；

2、PCB布局方面

晶振电路应尽量靠近主芯片时钟引脚，走线短而粗，并用地平面包围隔离，以最小化Cstray（目标控制在3pF以内）和电磁干扰；

3、调试与验证方面

务必使用高输入阻抗的示波器探头（建议使用1:1探头或启用示波器1MΩ输入阻抗下的带宽限制）实测振荡波形，检查幅值、形状和稳定性。通过测量“负性阻抗”可以定量评估起振裕度；

4、系统思维方面

采购晶振时，应向供应商明确提供所需的负载电容标称值（CL），而非外部电容值。对于高精度、高稳定度应用（如5G通信、工业4.0），应考虑采用温补晶振（TCXO）甚至恒温晶振（OCXO），或转向全硅MEMS振荡器方案。

八、写在最后面的话

综上所述，晶振负载电容（CL）与限流电阻的精准调控，是一门融合了理论计算、经验评估和实测验证的精细艺术，它如同弦乐器的共鸣箱与琴弓，前者定义了系统时序的“音高”（塑造了晶振的固有频率），后者则控制了激励的“力度与音色”（调控着能量注入的力度）。唯有二者精密协作，且深入理解其原理，规避常见陷阱，并在实践中精心调校，方能奏响电子系统稳定而精准的时序乐章。
