产品选型｜高电压/高响应速度调光/低纹波线性恒流驱动芯片 SS9202



在做调光类照明设计时，很多硬件工程师都会遇到几个经典头疼事：既要求输出直流无纹波电流，又要求调光性能高，还需要高电压输入。可市面上各种品牌的产品，要么能实现直流无纹波但调光性能不佳，要么调光性能提升了，电流又无法做大，总是有或多或少的遗憾。

如果你正在设计护眼灯光、影视灯光、视觉机器，或是高端商业照明，这篇选型笔记可能帮你解决应用端对调光及纹波的苛刻需求。今天聊的主角是率能半导体的一颗单通道线性恒流驱动芯片——SS9202。



场景拆解：高电压、高响应与低纹波的博弈

在产品设计中，我们常常陷入这样的困境：既要追求纯净的直流无纹波输出，又渴望获得卓越的调光表现，同时还必须兼容高电压输入环境。遗憾的是，传统方案往往顾此失彼，难以两全。针对这一系列现实挑战，率能半导体推出的自研高耐压线性恒流驱动芯片SS9202，提供了一套兼顾性能与成本的解决方案。该芯片在实现高电压输入、高速调光响应和低纹波输出的同时，具备良好的国产化供应保障，是值得工程人员重点关注与评估的优质选型。



痛点直击：

性能难以兼顾：无纹波的产品调光差，调光好的产品电流做不大。

调光响应不足：高频调光下响应速度慢，无法满足影视、视觉等专业市场要求。

高压大电流风险：高输入电压下，芯片易受损，且需要复杂的散热和保护设计。

针对三个“头疼事”，芯片级的解法

SS9202是一颗基于线性恒流架构的单通道驱动芯片，我们一起来看下它怎么解决上面的坑。



头疼1：性能难以兼顾，总留遗憾

解法：SS9202既能实现直流无纹波输出，又能支持高速PWM调光（50ns以上响应速度），同时最大输出电流可达3A，输出端耐压55V。一颗芯片，同时解决了纹波、调光速度、电流能力三大难题，无需在性能上做取舍。





头疼2：调光响应慢，无法满足高频需求

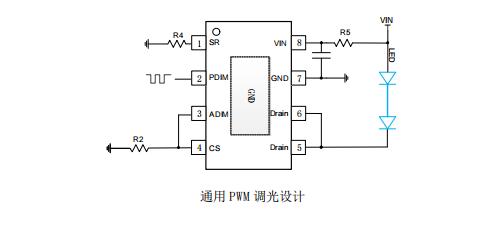

解法：芯片内置高速PWM调光接口，可在25KHz调制频率下实现50ns的调光响应速度（典型值：120ns@1.2A，80ns@0.5A）。相比市场上大部分线性恒流芯片接近1us的响应时间，优势明显。同时支持模拟调光与数字PWM调光双端口控制，适配不同设计场合。通过调整SR端阻值，可轻松消除因过高响应速度产生的振铃现象，获得无纹波的理想电流波形。



头疼3：高压输入易损坏，大电流散热难

解法：芯片集成温度补偿与过热保护功能，温度过高时自动降电流；具备输入电压前馈能力，输入电压过高时自动限制功率，防止芯片损坏。对于高于55V的应用（如80V），可通过外置MOSFET轻松拓展。输出端饱和压降低至200mV，线性损耗低，配合芯片底部散热PAD大面积铺铜，即使在大电流下也能稳定工作。

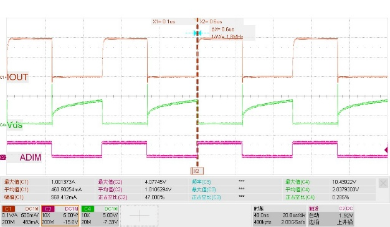

典型输出1A 电流的状态下，25KHz调制频率下，调光响应能实现120ns 的高速响应，且能保持优秀的电流输出。

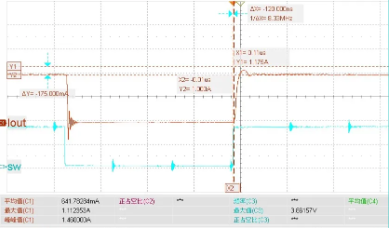

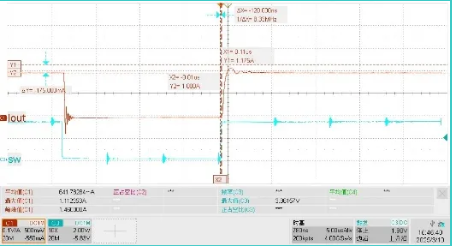

由于过高的响应速度，会略有一定的线间寄生电容产生的振铃现象，率能通过调整SR端的阻值，降低一定的响应速度，便能获取到无振铃无电流纹波输出电流的状态。如下图，即使是500ns的响应时间，相比市场上大部分的线性恒流接近1us的响应时间也是望尘莫及的

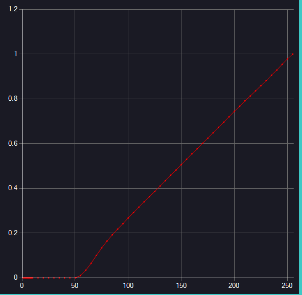

获得近乎固定斜率的PWM输出电流特征。

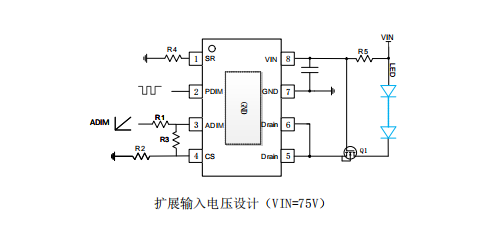

对于高压输入，IC可以通过拓展外置MOSFET的方式实现

Layout避坑小贴士（干货收藏）

既然要避开坑，画板子时这几点值得留意：

采样电阻走线：外接采样电阻时，电阻贴近CS端，以减少外界信号干扰。

散热铺铜：芯片底部的散热PAD必须打过孔连到大面积GND铜皮，良好的散热设计是可靠性的关键。

由于线间容易产生寄生信号，负载端务必保持最短的驱动距离。

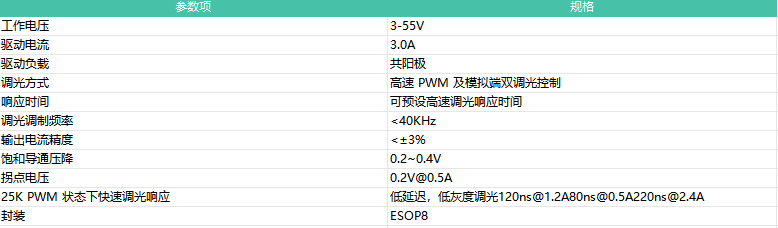

选型参数速查（为什么选它）

典型应用场景



舞台灯光


电子显微镜



做照明驱动，芯片选型决定了你后续是花时间调试纹波与调光问题，还是花时间排查稳定性与高压适配问题。如果这篇笔记对你梳理线性恒流驱动选型有帮助，欢迎点个推荐。
