电池充电系统安全验证实践：虹科PCAN-Explorer软件助力实现高效精准的全自动化验证测试



行业背景

Background


当前，全球电动汽车和储能市场正经历爆发式增长。 随着电池能量密度不断提升、充电功率持续走高，电池充电管理系统（BMS）与充电设备之间的可靠通信变得至关重要。电池充电过中的稳定性、安全性和效率，直接关系到设备寿命、用户体验乃至公共安全。

因此，电池充电系统在实际投入使用前，必须经过全面细致的测试 。如何在批量生产中高效、精准地验证充电器的通信与控制性能，成为亟待攻克的关键挑战。



01 传统测试方案的局限性

易错且低效



现代充电器配备了集成式ECU，并通过CAN总线与外部系统进行通信。该控制单元接收控制指令、监控充电过程，并反馈电流、电压、温度及故障等状态数据。因此，现代充电器已不再是简单的电源设备，而是一个涉及实时通信、状态监控、动态调节的复杂控制系统。



传统手动测试方式的局限性

!




效率低下且易出错

工作人员需通过CAN总线逐一发送报文，再单独记录ECU的响应数据。这一过程不仅容易出错、大幅拖慢测试进度，而且难以实现多台充电器的同步测试。

!




难以灵活适配需求

随着产品迭代加速，测试需求频繁变化——有时需要测试不同的报文序列，有时则需调整循环周期。

!




无法实现自动化

传统测试方案无法实现基于PC的测试系统与充电器ECU之间通信的自动化、同步化及可重复化映射。



面对更大批量、更严苛的测试需求，某国际领先的电池制造商迫切需要一套能够实现全自动、灵活配置且可复用的测试方案。



02



虹科解决方案

针对上述行业痛点和客户需求，虹科提供了成熟的总线解决方案：利用虹科PCAN-Explorer软件 +虹科PCAN-USB接口卡，打造全自动测试平台

软件核心：

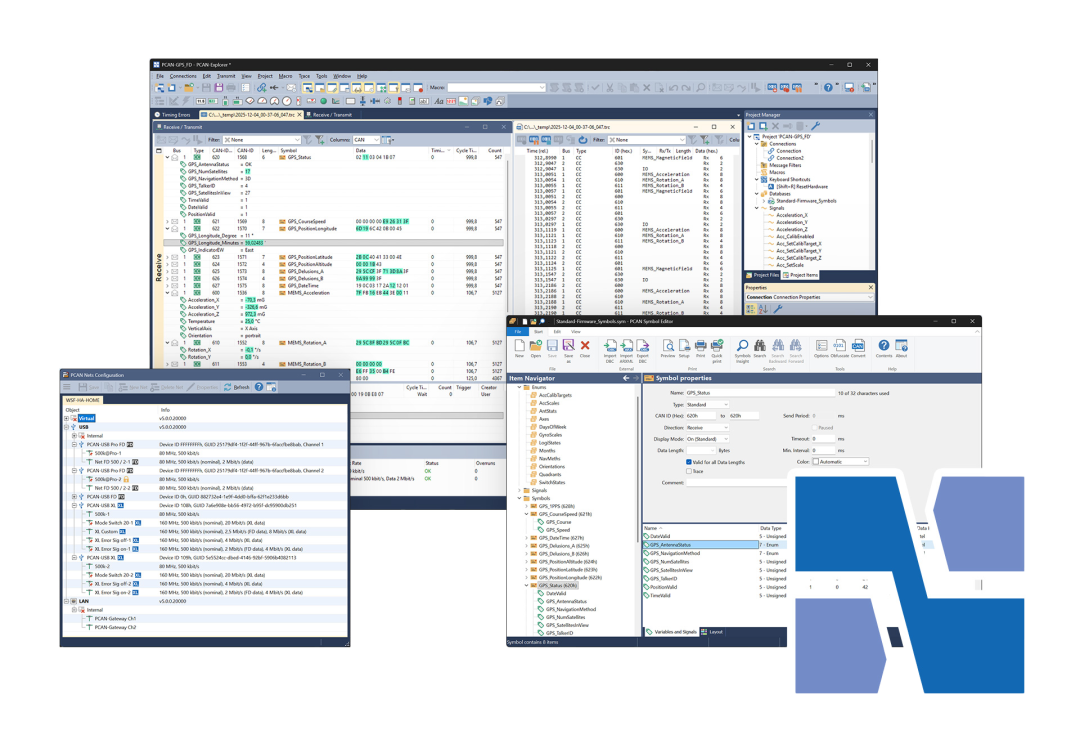

基于Windows系统的CAN通信PCAN-Explorer软件

硬件连接：

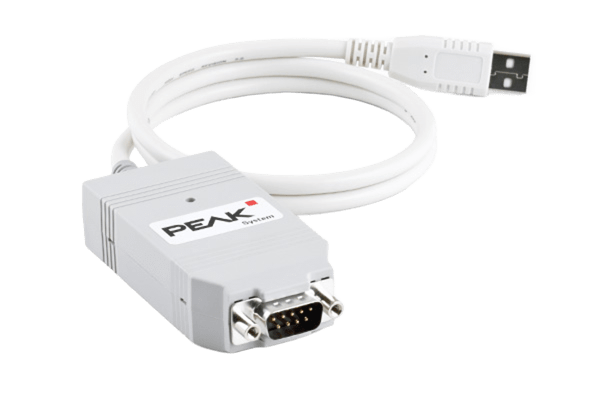

通过PCAN-USB接口卡将充电器ECU与测试PC相连





系统架构与通信原理

// ECU通信

工作PC通过PCAN-USB接口卡与充电器ECU进行通信。充电器ECU解析接收的报文、调节电力电子器件，并反馈状态信息，再由PCAN-Explorer软件记录和显示这些状态信息。



//报文的周期性控制

该软件可自动向充电器ECU发送两类不同的报文，同时同步记录反馈数据。通过宏命令，用户可轻松调整循环周期或报文内容，实现灵活的自动化测试操作。





03



核心优势





虹科PCAN-Explorer软件



核心功能与优势

多通道并行：支持同时处理多路 CAN 通信，大幅提升测试效率

符号化呈现数据：通过Symbol文件，清晰呈现数据，便于工程师快速解读

Trace记录与回放：能够按需记录并重复数据传输过程，确保随时开展可重复的测试

宏命令与VBScript自动化：无需开发专用测试软件，即可灵活控制周期性报文序列

高效项目管理：提供清晰的结构体系，便于测试用例的组织与管理

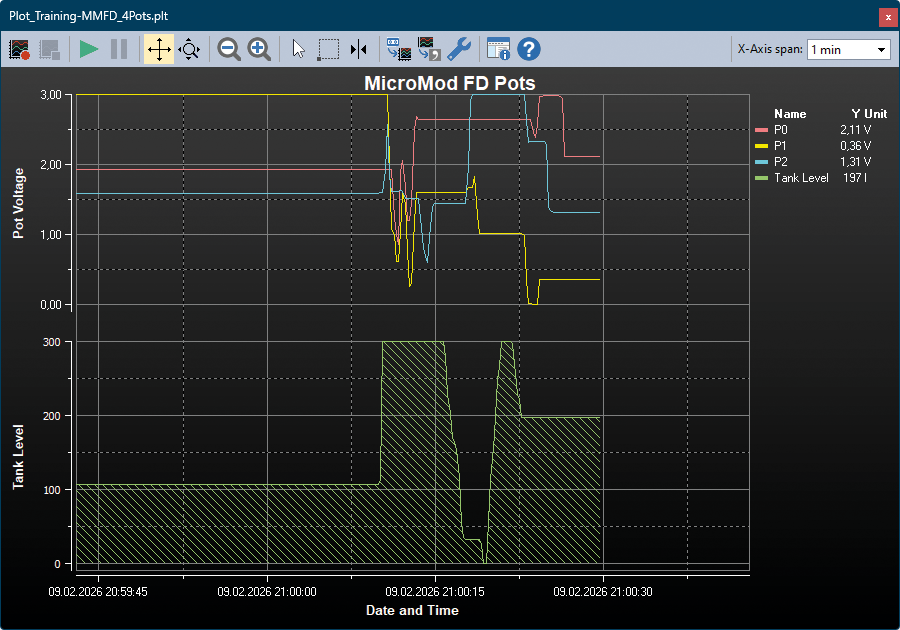

可选插件支持：可选绘图仪或仪表面板等插件，支持可视化数据分析



客户应用价值

全自动化测试，实现更高效、更精准的检测

支持宏命令与 VBScript 自定义配置，灵活性极高

具备 Trace 记录与回放功能，确保测试结果可重复验证

标准化稳定流程，实现可靠的质量管控
