你知道三极管的这个妙用吗？

在我们硬件电路设计中，三极管是一个常用的元件，三极管的应用电路有很多，今天给大家讲一个由三极管构成的自锁电路，用纯硬件电路，实现开关机，具体功能如下:当按下按键S1键，LED1灯亮、按下S2键LED1灭。

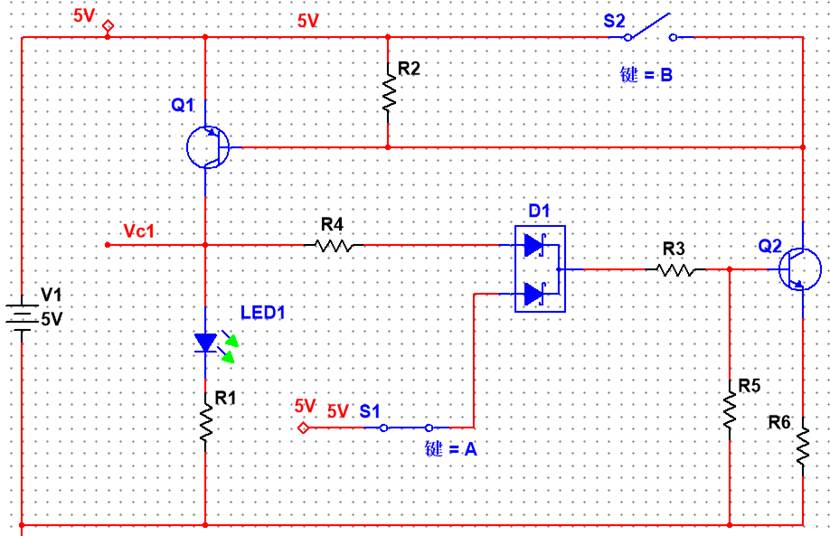

电路组成:V1是5V电源，Q1是PNP三极管，Q2是NPN三极管，R1、R2、R3、R4、R5、R6为电阻，D1是二极管 。电路如下图所示。

图中元件的作用是:

V1:是电路提供供电

Q1Q2:电子开关

LED1:状态指示

D1:限制电流单向

电阻R:限流与分压作用，R5放电用。

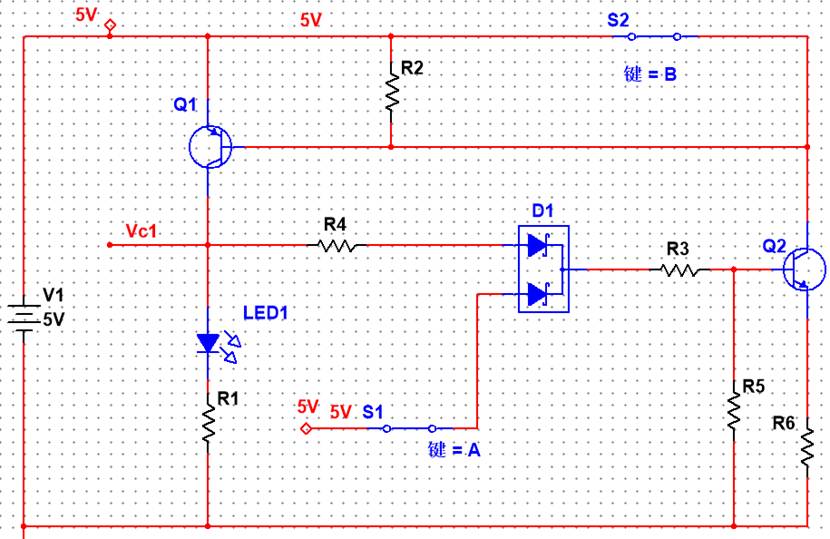

工作过程及原理图如下:按下开关S1时，Q2导通，Q1三极管的B极被拉低，Q1导通，VC1变高经D1让Q2维持导通，LED1亮，仿真结果如上图所示。当按下S2时，Q1基极被拉高，Q1截止，VC1电压变低，LED1灭，Q2截止。仿真结果如下图所示。
