PDA峰值失真分析方法在DDR5/DDR6时序预算验证中的应用

导语：DDR5每次调整ODT、走线拓扑或速率档，都要重跑一轮多corner仿真，才能确认时序余量还够不够。PDA换了一种问法：不跑完整序列，直接算出最坏情况下的失真上限——有效数据窗口的底线，十几分钟内可见。

时序预算验证中的迭代效率问题

DDR5设计进入系统验证阶段，每一次参数调整——改一档速率、调整ODT阻抗、换一种走线拓扑——都要重新跑一轮完整的多corner时序仿真。

时序预算仿真的逻辑很直接：针对电压、温度、工艺角等多个corner组合，逐一仿真信道在各条件下的眼图和时序余量，确认有效数据窗口（Valid Data Window）在最坏corner下仍然满足Spec。corner数量越多，覆盖越全面，耗时也越长。

在早期设计阶段，这个流程还可以接受。但到了快速迭代阶段，每次改动都要等一轮完整corner扫描跑完，才知道这个方向对不对——这笔时间账才是真正卡住设计周期的地方。

PDA（Peak Distortion Analysis，峰值失真分析）解决的正是这个问题。它不逐corner穷举仿真，而是换了一个问法：不需要找到每个corner的情况，只需要找到最坏情况下的失真上限。

完整仿真的时间成本从哪里来

传统PRBS仿真的时间主要消耗在两个地方：

第一，corner组合数量多。 DDR5/DDR6的时序验证通常需要覆盖电压、温度、工艺角等多维度组合，每个corner独立仿真，corner数量越多，总耗时越长。

第二，每条信道都需要独立完整运行。 多通道系统中，每条链路的信道特性不同，无法复用结果，串扰分析还需要多路并行处理。

这两个因素叠加，导致完整corner扫描在早期快速迭代中的单次耗时往往以小时计。设计窗口收紧之后，参数调整与结论验证之间的等待，成为设计周期的主要摩擦点。

PDA：用解析计算代替穷举

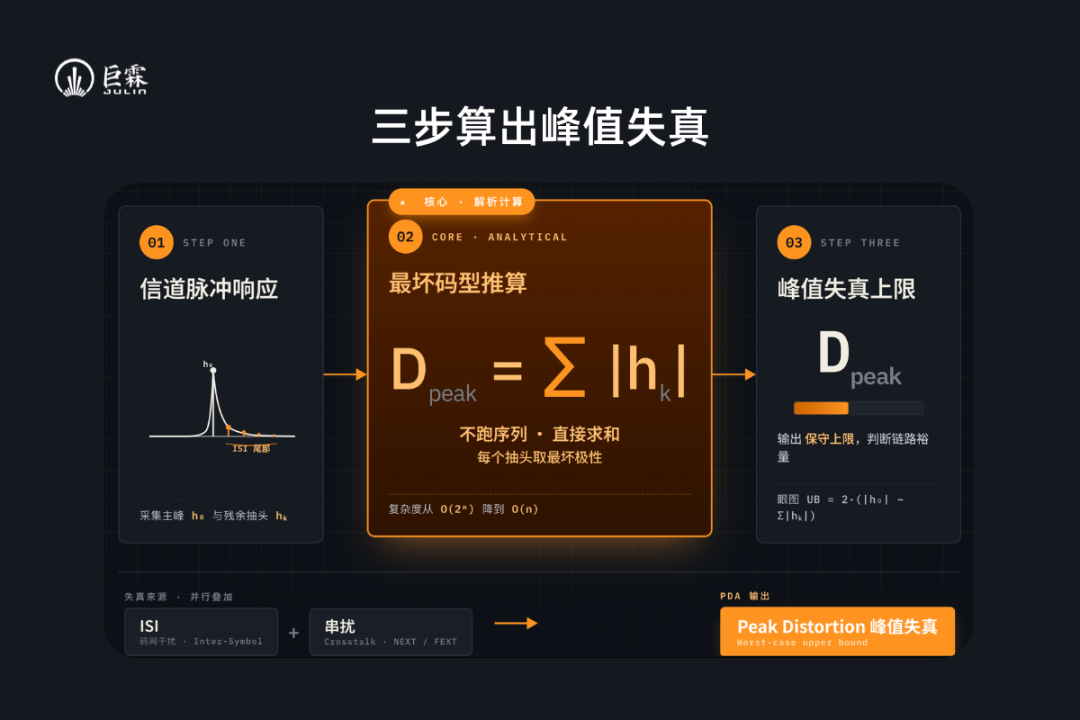

PDA的核心思路是：不穷举所有码型，而是通过分析信道的物理特性，直接推算出哪种码型会造成最大失真。

它的计算依据来自信道的脉冲响应（Pulse Response）。每一个发送符号在通过信道之后，都会产生拖尾（ISI，码间干扰）影响后续符号的判决。PDA分析这个拖尾效应的形状，找到能让拖尾效应累积最大的码型组合——这就是理论上的最恶劣码型。

在此基础上，PDA可以计算两类失真的峰值上限：

ISI峰值失真：来自同一通道历史符号的累积干扰。拖尾越长，ISI越难控制。

串扰峰值失真：来自相邻通道的干扰叠加。在多通道高密度系统中，串扰往往是影响余量的重要因素。

两类失真合并，给出整个信道在最坏条件下的峰值失真上限（Peak Distortion）。这个上限值可以直接用于Spec核验——如果最坏情况都能通过，就不必再跑完整序列来等待一个早已可以预判的结论。

需要说明的是，ISI和串扰的最坏码型通常并不相同。联合分析时，PDA需要对每条侵略者（Aggressor）通道分别提取脉冲响应，再推算使多通道总失真最大的码型组合。通道数越多，联合推算的复杂度越高——这是PDA相比单通道ISI分析在计算上更重的地方，也是工具实现质量的差异所在。

同时，PDA生成的最恶劣码型本身也可以直接输出，用于后续瞬态仿真的定向验证，做到知道在哪里出问题，就在哪里验证。

在DDR5/DDR6时序预算验证中的应用

PDA在存储接口场景中的核心价值是：快速给出信道对时序余量的影响上限。

DDR5/DDR6设计中，时序预算的核心问题是：在信道引入的ISI和串扰之后，数据的有效窗口（Valid Data Window）还有多宽？在最坏情况下裕量够不够？

传统方法需要针对多个corner组合（电压、温度、工艺角）分别仿真，才能确认余量的最坏情况分布。PDA通过直接计算峰值失真上限，给出有效数据窗口的理论下界——这个下界比逐corner穷举更快得到，同时提供"避免过度设计"的量化依据：余量充足时，不需要为了再多1ps的安全裕量而付出额外的面积或功耗成本。

对于需要快速迭代的早期设计阶段，相比完整corner扫描动辄数小时的计算周期，PDA通常在十几分钟内给出结论——同样的一个工作日，可以完成的方向验证轮次从个位数变成几十次。

精度层面，PDA给出的是失真的确定性上界，这是一个严格的理论保证而非近似估计。由此带来两个逻辑上对称的结论：PDA不通过，完整仿真必然不通过；PDA通过，则信道ISI与串扰这一项的时序影响得到确认——这正是它作为前置过滤器的价值所在：被它排除的方向，不需要再跑完整仿真来二次确认。

需要指出的是，PDA覆盖的是信道ISI和串扰对时序余量的贡献，DDR设计中还存在SSO（同步开关噪声）、电源噪声、时钟抖动等其他影响因素，这些不在PDA的分析范围之内。PDA给出的是时序裕量中信道这一项的确定性上界，完整的时序预算仍需结合其他分析手段。

同样适用于SerDes信道合规预验证

PDA的相同原理也适用于高速串行链路场景——在跑完整合规仿真之前，用PDA快速过滤明显不达标的方案，缩短整体验证周期。

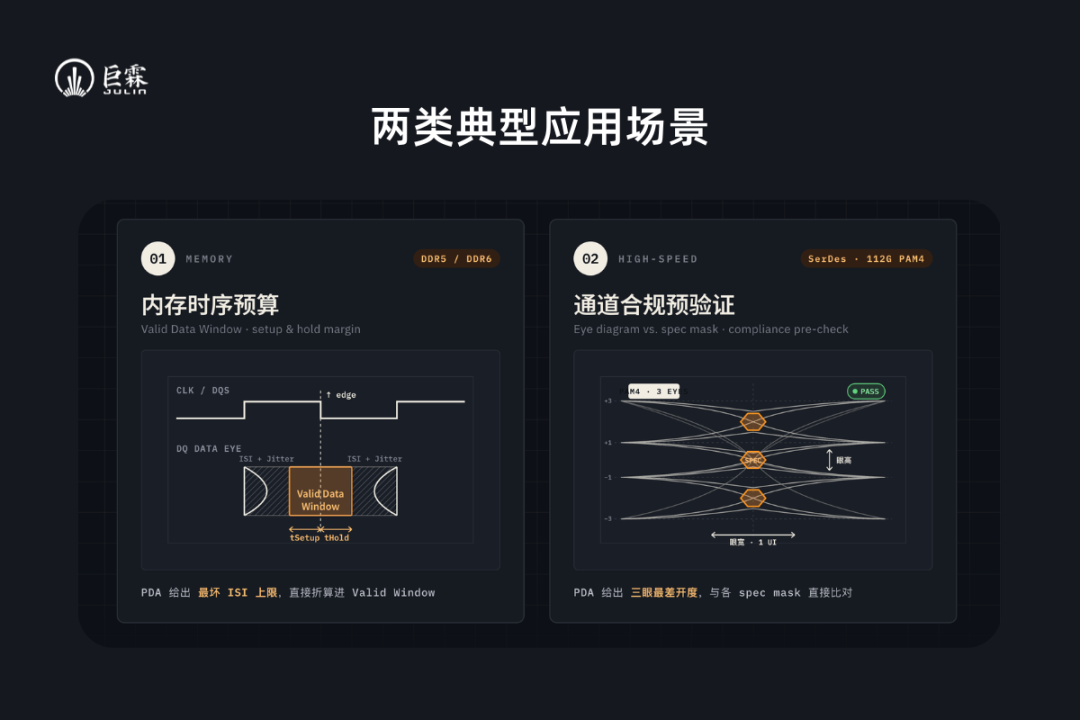

PDA适用的场景

PDA在以下情况下价值最为突出：

· DDR5/DDR6时序预算：快速量化ISI+串扰对有效数据窗口的影响上限，避免逐corner穷举

· 快速设计迭代：设计参数频繁调整，需要在改动后快速确认方向是否可行

· 多通道系统的串扰评估：高密度DDR或SerDes，相邻通道干扰需要系统评估

· SerDes合规预验证：在跑完整合规仿真之前，先用PDA过滤掉明显不达标的方案

PDA不适合替代完整仿真作为最终Signoff依据，它的定位是迭代阶段的快速筛选器和最终验证的前置过滤。两者配合，比单纯依赖完整仿真更高效。

结语

高速接口设计迭代速度的天花板，很多时候不是仿真精度，而是仿真时间。

PDA的价值不是替代完整仿真，而是把"哪些方向不值得跑完整仿真"这个问题回答得足够快——把工程师的等待时间，换成真正有判断依据的设计决策时间。
