集成36V/3A H桥，TMC5240ATJ 3A输出不发热是种什么体验？

集成36V/3A H桥TMC5240ATJ+T
3A输出不发热是种什么体验


在电机驱动选型路上，你一定遇到过这样的灵魂拷问：
“芯片又烫了，要不要加散热片？”
“不加怕烧，加了占地方，外壳还得开窗。”
好像大电流和“发热”这两个词，天生就焊死了。

那么，当一颗标称36V/3A的H桥电机驱动芯片，满负荷跑完一轮测试后，摸上去居然是温的，算不算一种“反常识”体验？

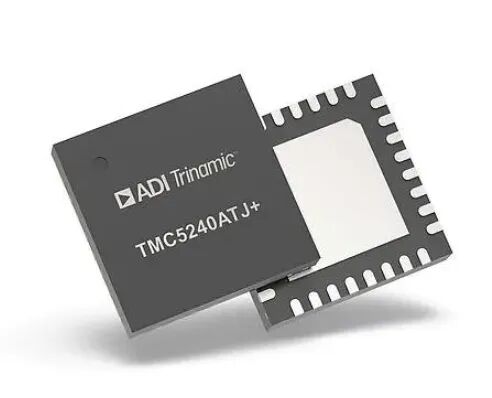

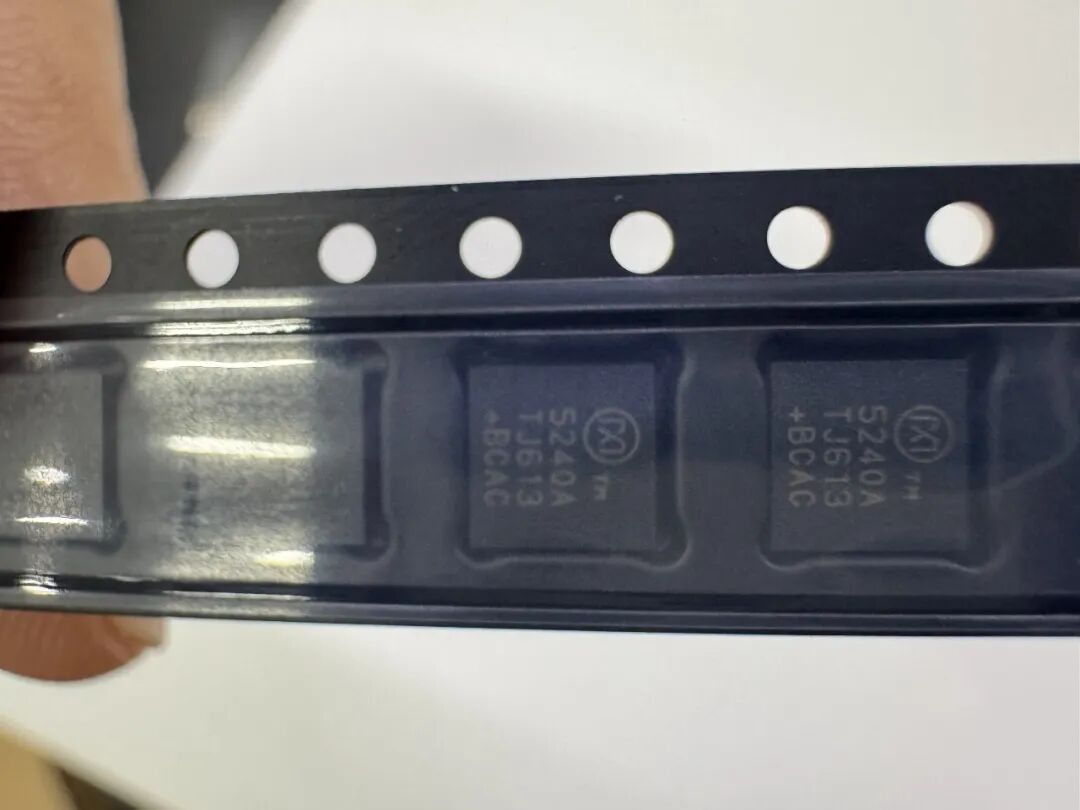

今天聊的这颗TMC5240ATJ+T 电机驱动芯片

01

先看参数

参数项	参数值
电机供电电压 VM	4.5V ~ 36V
逻辑电压 VCC	2.2V ~ 5.5V
H 桥导通电阻 RDS (on)	230mΩ（高端 + 低端）
最大 RMS 输出电流 I RMS	2.1A RMS（对应 3A 正弦波峰值）
满量程输出电流 IFS	3.0A（通过外部 IREF 电阻设定）
最高微步细分	256 细分 / 整步
电流检测方式	ICS 非耗散集成电流感应
通信接口	SPI + 单线 UART

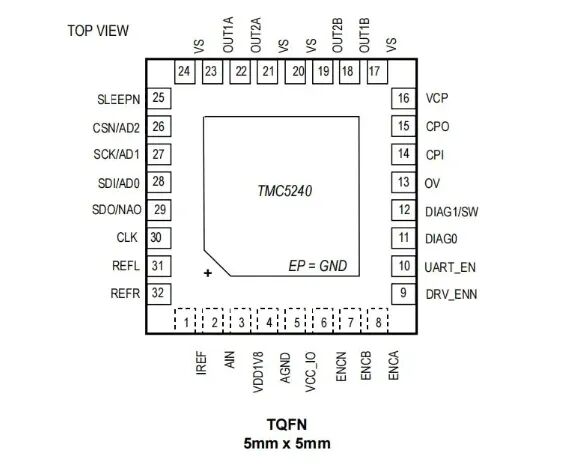

封装形式	TQFN32 5×5mm / TSSOP38 9.7×4.4mm
工作温度范围	-40℃ ~ +125℃

02

3A输出不烫手，怎么做到的？

发热的直接原因，是功率消耗。

TMC5240ATJ的H桥高端+低端总导通电阻典型值只有230mΩ。来算一笔简化的账：H桥流过RMS电流2A时，直流导通损耗大约P = 2² × 0.23 ≈ 0.92W。

不到1W的功耗，分散在优化过的封装和PCB接地层上，温升自然克制。再加上内置的CoolStep电流控制，它能根据负载实时调节驱动电流——电机轻载或静止时，电流自动降到刚好不丢步的水平，官方数据是最高可节省75%的能量。也就是说，大多数时间里，芯片实际跑在远低于设定峰值的电流下，发热更低。

所以“3A输出不发热”背后，不是魔法，而是一道低阻抗加动态功耗调节的算术题。

03低热·静音·全保护

发热小，顺带省掉的不只是散热片

既然温升可控，你就不用为那颗鼓包的外置检流电阻留位置了。TMC5240ATJ把电流检测功能直接集成进芯片内部，原来趴在PCB上发热的采样电阻，现在消失在一颗5x5mm的封装里。旁边电解电容也不再因长期受热而变成“定时炸弹”，驱动板整体可靠性跟着加码。

对于空间敏感的场合——安防云台、手持医疗设备、紧凑型3D打印机喷头——少一个散热片、少一排功率电阻，就是多一分结构自由度。

安静，是另一个惊喜

发热控制好了，Trinamic还给这颗芯片塞进了看家本领：StealthChop2电压斩波模式。

步进电机低频下的磁致伸缩噪声，有时能把实验室逼成车间现场。而StealthChop2将电流波形调制到近乎平滑的正弦，配合最高256微步细分，让电机在低速乃至中高速域都安静运转。有意思的是，这颗芯片能在StealthChop2和SpreadCycle之间自动切换——低速时极致静音，高速时切换到抗共振的SpreadCycle，并且切换过程没有加加速度突变。

保护做进骨子里

TMC5240ATJ自带短路保护、过流保护（OCP）、过温关断、欠压锁定（UVLO），还能在芯片内部测量自身温度和估算电机线圈温度。

当某个桥臂电流突然冲上5A峰值，内置OCP直接限制住，不用等你在示波器上发现过冲。通过SPI或UART，随时能读取这些状态，甚至还能接入一个外部模拟量（例如NTC热敏电阻），让它代为监控板上其他角落。

04写在最后

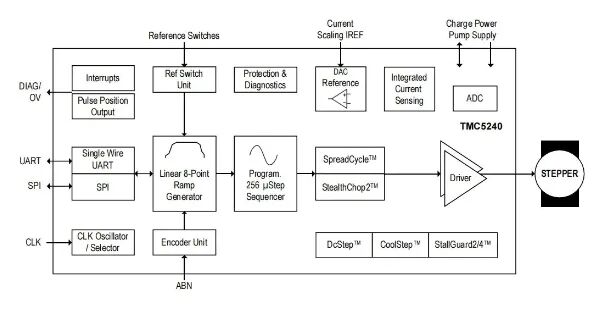

步进电机驱动的发热问题，一直是很多工程师头疼的难题。TMC5240ATJ 通过硬件和软件的双重优化，从根源上降低了发热，同时还集成了运动控制、静音驱动、智能电流控制等多种功能，让电机驱动设计变得更加简单可靠。
