一、行业检测痛点分析

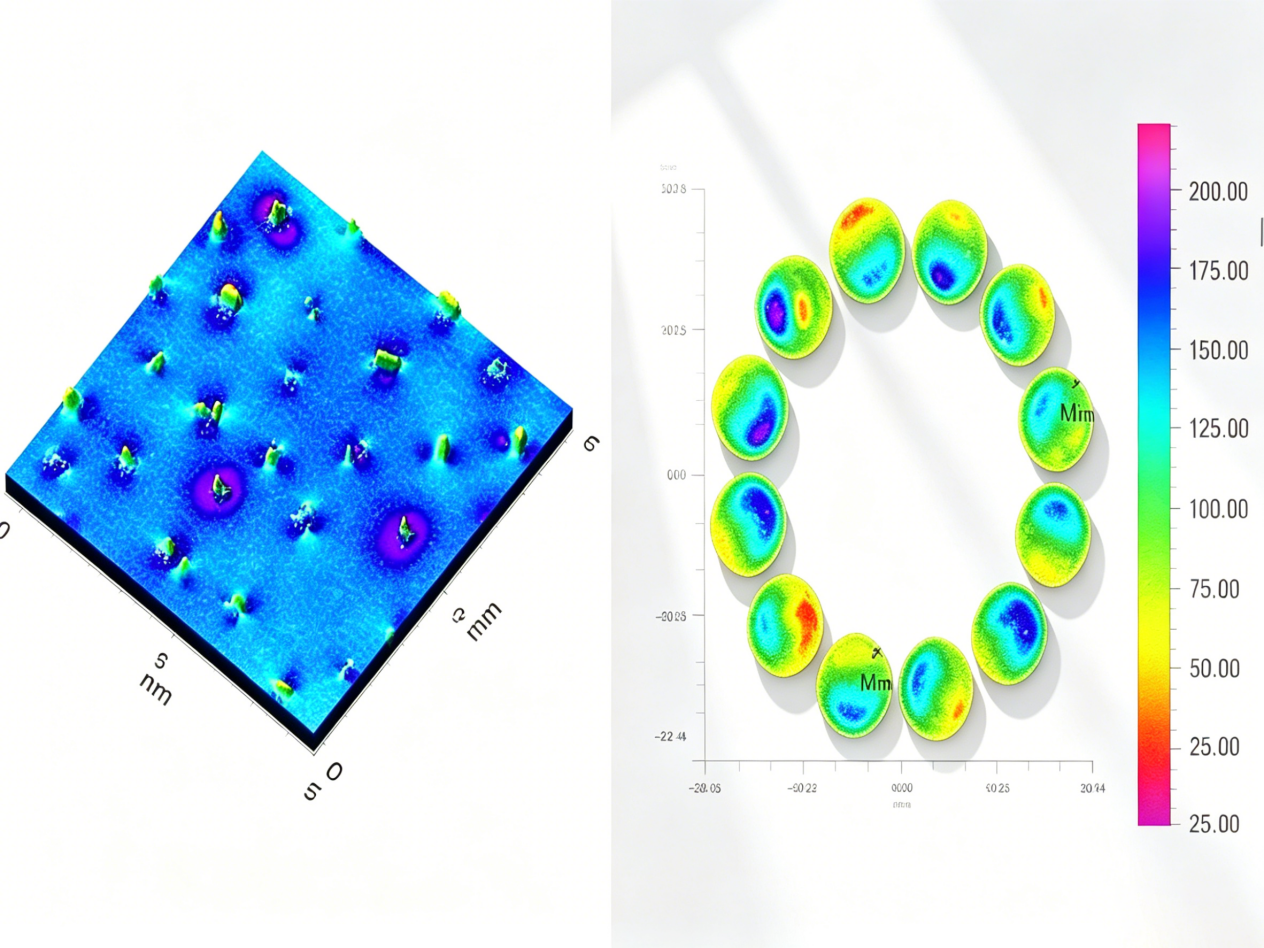

超光滑样品及超薄薄膜是半导体、光学器件、高端显示面板的核心基础材料,制备过程中易产生纳米级杂质凸起、膜厚不均、表面微划痕、局部凹陷、膜层剥离等工艺缺陷,直接影响器件光学性能、平整度与结构稳定性[1]。

传统检测方式存在明显技术短板:接触式检测易划伤超光滑样品表层,造成二次损伤;常规显微设备仅能实现定性目视观测,无法量化缺陷尺寸、深度、分布密度等关键参数;且难以兼顾大面积全域检测与纳米级高精度测量需求,漏检率高,无法适配半导体规模化量产质控标准[1][5]。

半导体

大视场WLI检测技术原理与核心优势

半导体

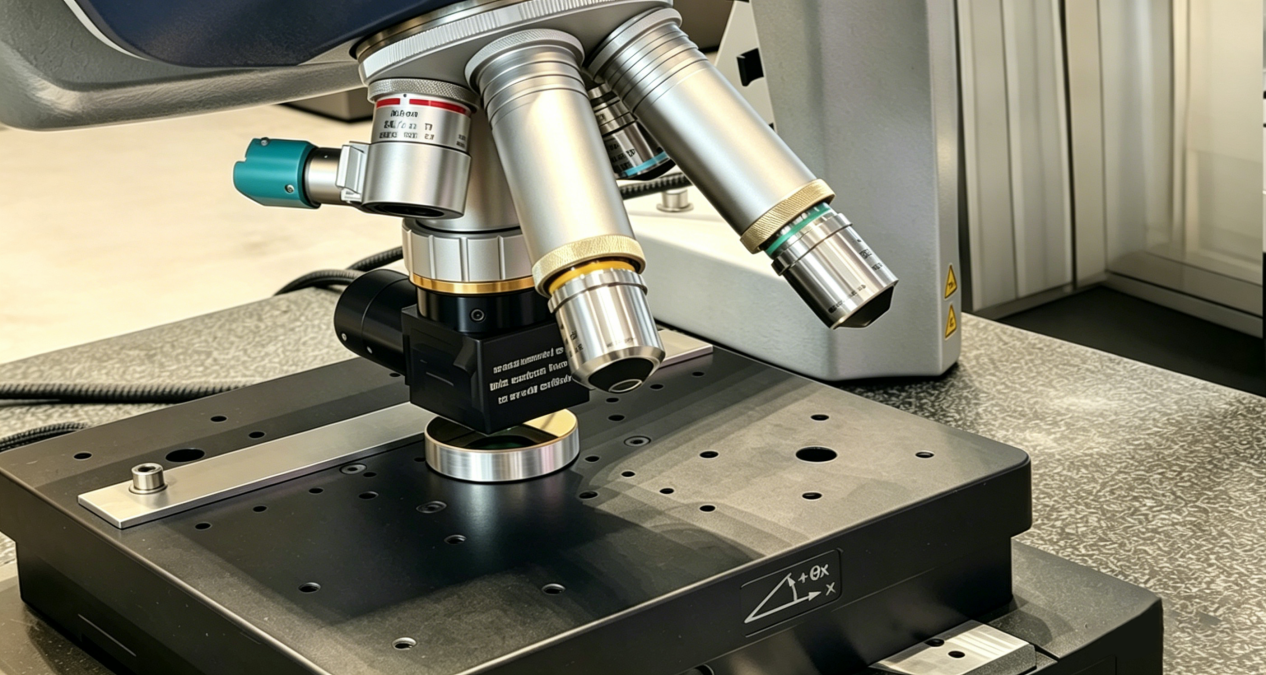

大视场白光干涉仪基于短相干干涉原理,搭载精密扫描与相位解算技术,实现非接触式无损全域检测,解决了传统设备“高精度与大范围检测无法兼顾”的行业痛点[1]。设备配备15mm超大单幅视野镜头,兼容多规格物镜转塔结构,无需频繁设备切换与图像拼接,即可完成大面积样品快速检测,大幅提升量产检测效率[6]。

依托成熟光学测量技术,设备Z向分辨率可达0,1nm,粗糙度RMS重复性低至0,005nm,高度测量精度稳定,可精准识别纳米、微米级工艺缺陷,量化膜厚偏差、缺陷形貌、平整度等核心数据,测量结果符合ISO 25178表面形貌检测标准,可为工艺调校提供精准数据支撑[2][7][9]。

晶圆超光滑表面专项检测应用(核心指标)

半导体

晶圆作为半导体芯片核心基材,其超光滑表面质量直接决定芯片良率与封装可靠性。大视野3D白光干涉仪可实现晶圆全流程无损精密检测,适配CMP抛光、背面加工、封装键合等全工序质控场景,重新定义半导体精密测量标准[5]。

半导体

半导体

3,1 晶圆正面抛光表面检测

半导体

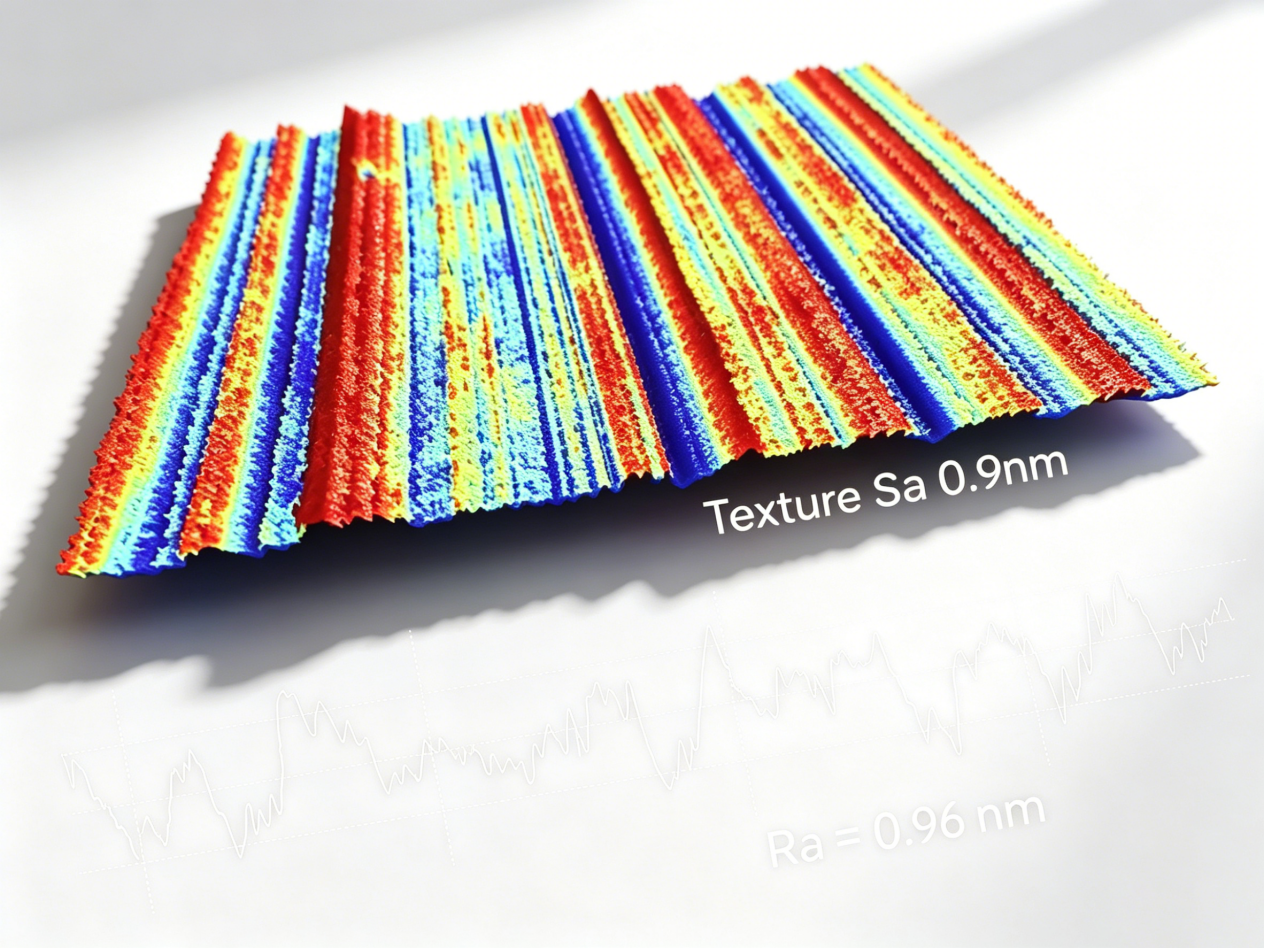

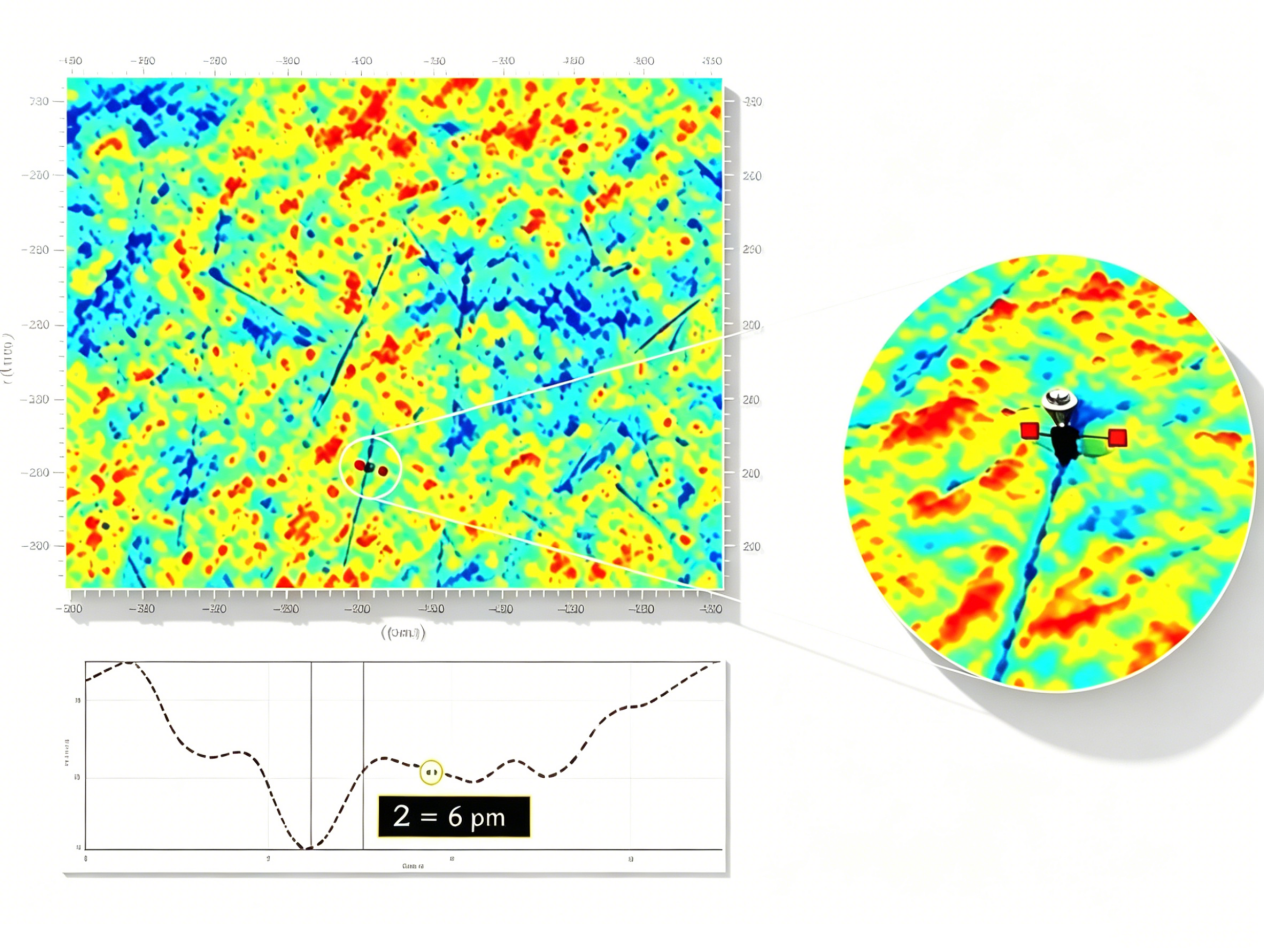

CMP抛光后晶圆正面实测精度可达6pm(0,006nm),表面粗糙度Ra=0,96nm,可精准表征超光滑晶圆表面微观平整度,有效反馈抛光工艺偏差,助力工艺参数优化,保障高端芯片晶圆的超高表面质量要求[9]。

3,2 晶圆背面加工表面检测

半导体

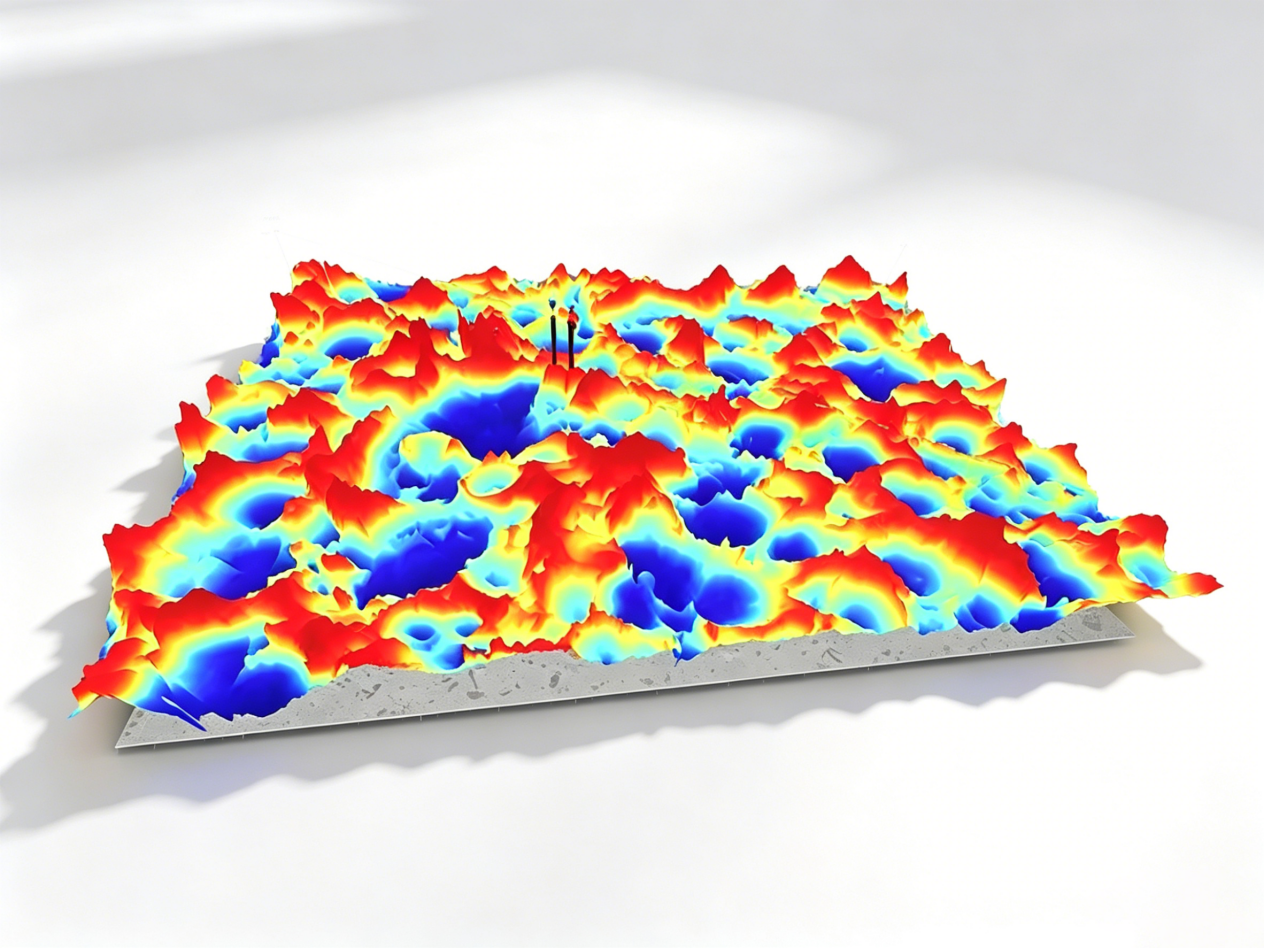

晶圆背面实测粗糙度Ra=0,9μm,可精准判定背面加工均匀性,保障晶圆背面金属化镀膜工艺稳定性,规避后续键合工序出现虚焊、脱层等不良问题,为晶圆封装可靠性提供基础保障[5]。

3,3 半导体配套部件及晶圆形变检测

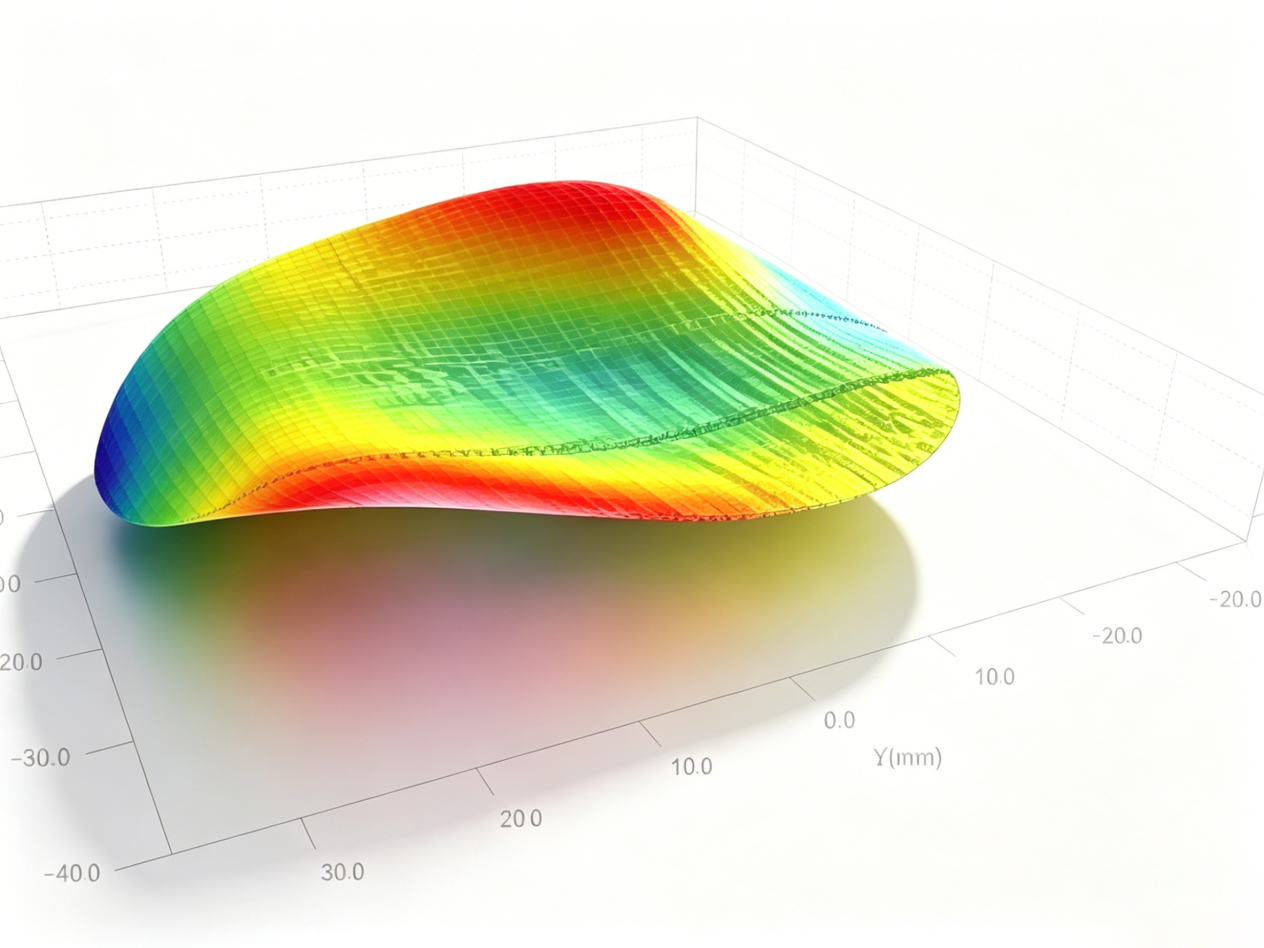

设备可完成CMP研磨碟盘金刚石颗粒共面度全域可视化检测,直观呈现研磨部件微观形貌,保障晶圆整体抛光均匀性;同时可精准测量裸片晶圆BOW翘曲、WARP弯曲等形变参数,有效规避芯片破损、封装失效等风险,适配半导体精密加工与封装质控场景[1][7]。

四、设备核心技术壁垒

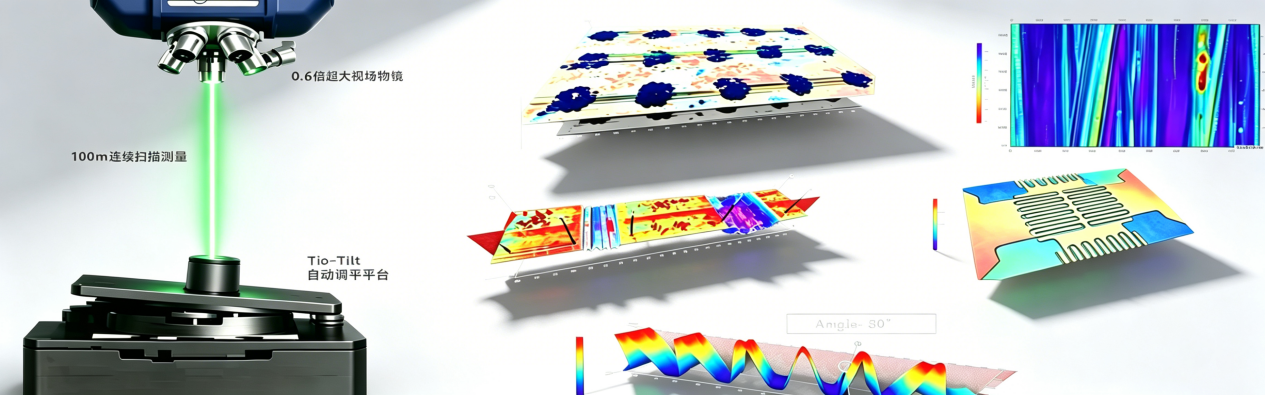

传统检测设备需拆分大视野观测、高精度测量两台设备协同作业,且常规物镜仅支持小范围单孔检测,检测流程繁琐、数据一致性差。本设备搭载0,6倍轻量化专用镜头与四物镜兼容转塔鼻轮结构,单设备集成大视野全域观测+纳米级高精度测量双重功能,无需频繁切换设备,大幅提升检测效率与数据精准度,完全适配半导体量产高速质控需求[6][9]。

五、结语

大视场白光干涉仪凭借无损、全域、高精度、高效率的核心特性,完美适配超光滑样品、超薄薄膜及半导体晶圆的工艺缺陷检测场景,实现检测流程可视化、数据化、标准化,有效助力半导体产业工艺升级与良品率提升。新启航 专业提供综合光学3D测量方案
