I-PEX 82862-100B-02-D方案解析：20Pin极细同轴线束如何实现32Gbps高速传输？

随着AI设备、高分辨率显示终端、工业视觉系统以及高速嵌入式设备的快速发展，内部高速互连对于信号完整性和空间利用率提出了更高要求。极细同轴线束（Micro Coaxial Cable Harness）凭借优异的高速传输性能、良好的抗干扰能力以及超薄布线优势，已成为显示模组和高速数据链路中的重要连接方案。本文以I-PEX 82862-100B-02-D为例，解析20Pin极细同轴线束如何满足32Gbps高速传输需求。

---

一、I-PEX 82862-100B-02-D 20Pin极细同轴线束结构解析

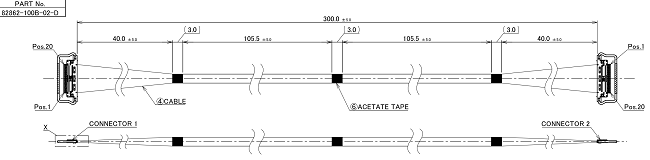

I-PEX 82862-100B-02-D属于CABLINE-CA系列评估用极细同轴线束，采用20Pin配置、AWG40极细同轴线及300mm线长设计。AWG40 Micro Coax结构能够在有限空间内实现高速差分信号传输，同时具备优异的屏蔽性能，有效降低串扰和电磁干扰。对于eDP显示接口、工业显示设备、AI边缘计算平台及高速数据采集系统而言，该类线束能够在保证传输带宽的同时兼顾轻薄化设计需求。

---

二、CABLINE-CA连接器20634-120T-02解读
该线束搭配使用的连接器型号为20634-120T-02，属于CABLINE-CA系列连接器产品。该系列采用0.4mm Pitch设计，支持水平插拔结构，并集成机械锁扣机制，可有效防止振动环境下的松脱问题。连接器具备多点接地与屏蔽结构设计，在高速差分信号传输过程中能够有效控制阻抗连续性，降低回波损耗和串扰影响。其平台最高可支持32Gbps/Lane高速传输能力，因此被广泛应用于高刷新率显示器、工业视觉设备、高速摄像模组以及下一代嵌入式计算平台。

---

三、32Gbps高速传输实现的关键因素
实现32Gbps高速传输不仅依赖连接器性能，更需要线材、结构及工艺的协同优化。82862-100B-02-D采用AWG40极细同轴线结构，通过独立屏蔽层降低相邻信号之间的干扰；20Pin差分信号布局有助于控制阻抗一致性；CABLINE-CA连接器的高速优化结构进一步降低插入损耗。此外，在线束生产过程中，对剥线精度、端接工艺、压接一致性以及高速测试环节均有较高要求。对于需要国产化或成本优化的项目，我们同样可以生产该型号及相同规格的替代品极细同轴线束组件，在接口定义、结构尺寸和性能要求满足客户需求的前提下提供定制化解决方案。

---

四、选型和兼容与替代方案参考及建议
在项目选型过程中，若系统采用20Pin高速接口并需要300mm左右的传输距离，82862-100B-02-D是一种成熟的参考方案。对于更高Pin数需求，可选择同系列30Pin、40Pin、50Pin或60Pin极细同轴线束；对于空间更加紧凑的设备，可根据线径需求选择AWG42甚至AWG44规格。兼容与替代方面，建议重点关注连接器接口定义、Pin位排列、阻抗控制要求、线长限制以及实际传输协议需求，确保替代方案在SI性能和EMI性能方面满足系统要求。对于需要样品验证、国产替代或定制开发的项目，应优先进行高速测试验证后再导入量产。

---

作为CABLINE-CA系列中的20Pin高速互连方案，82862-100B-02-D凭借AWG40极细同轴线、20634-120T-02高速连接器以及成熟的屏蔽结构设计，能够满足32Gbps级别高速数据传输需求。无论是在高分辨率显示设备、工业视觉系统还是AI计算平台中，该类极细同轴线束都展现出优异的信号完整性和空间适配能力。
如需了解更多极细同轴线束、高速屏线及连接器替代方案相关技术资料，欢迎在电子发烧友平台留言和持续关注；也可以通过搜索【苏州汇成元电子科技】获取更多产品选型与应用参考信息。
