芯谷科技—D2940：1A低压差线性稳压器 产品简介与应用指南

一、产品概述

       D2940 是绍兴芯谷科技（Silicore Technology）推出的一款高性能低压差线性 稳压器（LDO），专为需要大电流输出、低功耗、高可靠性的电源应用场景而设计。该产品采用先进的BiCMOS工艺，在保持优异电气性能的同时，集成了多重保护功能，是工业级电源管理的理想选择。

二、核心特性与优势

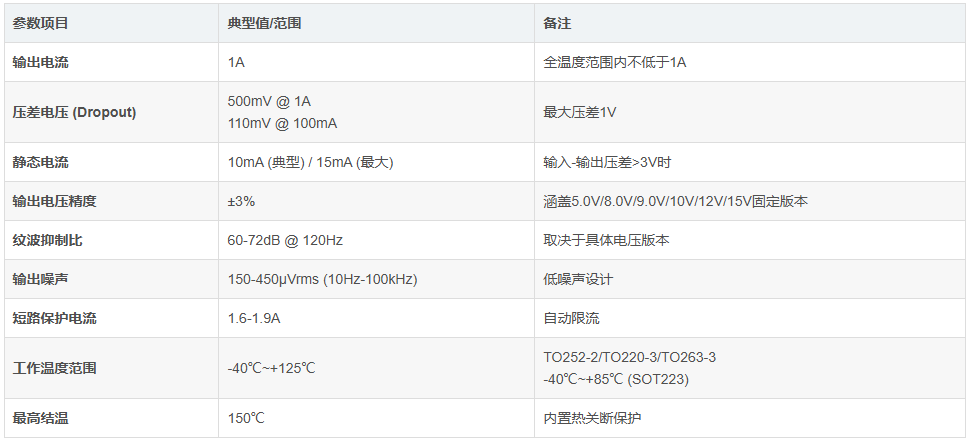

2.1 关键电气参数

2.2 保护功能

反向电池保护：可承受-30V直流反向电压，瞬态可达-75V（100ms）

镜像插入保护：防止电源反接损坏

电流限制：短路时自动限制在1.9A以内

热关断：过温自动保护，冷却后自动恢复

最大输入瞬态电压：75V（100ms，带100Ω串联电阻）

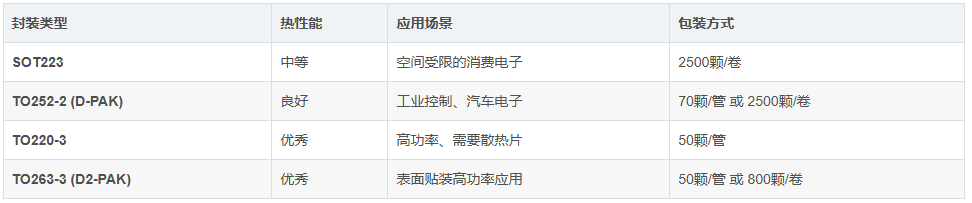

2.3 封装选择

三、技术亮点深度解析

3.1 超低静态电流设计

      D2940在正常工作状态下（输入-输出压差>3V）仅消耗10mA典型静态电流，这一特性使其成为电池供电设备的理想选择。相比传统LDO，可显著延长便携设备的续航时间。

3.2 优异的负载调整率
      负载调整率典型值仅35-70mV（50mA至1A负载变化），确保在负载突变时输出电压保持稳定，特别适合数字电路和混合信号系统的供电。

3.3 宽输入电压范围
      支持最高26V输入电压，配合75V瞬态承受能力，可应对汽车电子中的负载突降（Load Dump）等恶劣工况。

四、典型应用场景

4.1 核心推荐应用（基于规格书）
（1）LCD显示器电源

应用点：TFT面板逻辑电源、背光驱动供电

优势：低噪声（150-300µVrms）确保显示画质无干扰；大电流能力支持大尺寸面板

（2）笔记本电脑与便携设备

应用点：5V/3.3V系统电源、待机电源、USB供电

优势：低静态电流延长电池续航；反向保护防止用户误操作损坏

（3）显卡与声卡供电

应用点：GPU辅助电源、DAC模拟电源

优势：高纹波抑制比（最高72dB）提供纯净电源，提升音视频质量

（4）电池供电设备

应用点：锂电池/铅酸电池转5V/12V系统电源

优势：低压差特性（500mV@1A）最大化电池可用容量

（5）条码扫描器

应用点：激光模组供电、解码板电源

优势：快速瞬态响应确保激光功率稳定；工业级温度范围适应仓储环境

4.2 扩展应用场景
（1）汽车电子后装市场

车载信息娱乐系统12V→5V转换

行车记录仪电源（利用瞬态电压保护应对启动浪涌）

OBD诊断设备供电

（2）工业自动化

PLC I/O模块电源

传感器信号调理电路供电

工业网关/边缘计算设备


（3）开关电源后级稳压

作为DC-DC变换器的后级LDO，降低输出纹波

为敏感模拟电路提供"干净"电源

多路输出电源的辅助稳压通道

（4）医疗设备（需额外评估）

便携式医疗仪器电源

监护仪内部模块供电

低噪声特性适合生物信号采集前端

五、设计应用指南

5.1 设计要点：

输入电容C1：当稳压器远离电源滤波器时需添加（建议10µF）

输出电容COUT：必须≥22µF，且ESR需符合规格书曲线要求

布局建议：输出电容尽可能靠近稳压器引脚，缩短回路面积

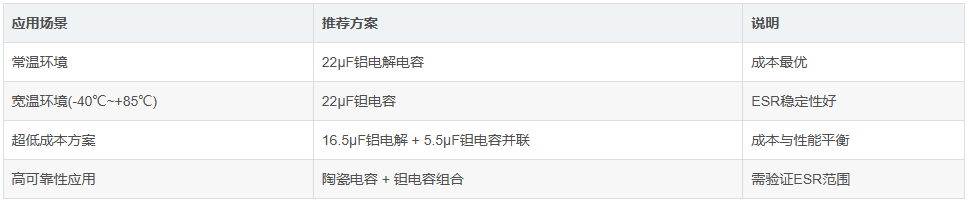

5.2 电容选型建议

5.3 热设计参考
以TO220-3封装为例，在以下条件下估算结温：

条件：VIN=12V, VOUT=5V, IOUT=1A, TA=50℃

功耗：PD = (12V-5V) × 1A + 12V × 0.01A ≈ 7.12W

热阻：RθJA ≈ 50℃/W（无散热片，自然对流）

结温：TJ = 50℃ + 7.12W × 50℃/W = 406℃ ❌ 超标！

解决方案：

加装散热片（热阻降至10-20℃/W）

选用TO263-3封装并优化PCB散热铜箔

降低输入电压（如改用8V输入）

降低输出电流或选用D-PAK封装

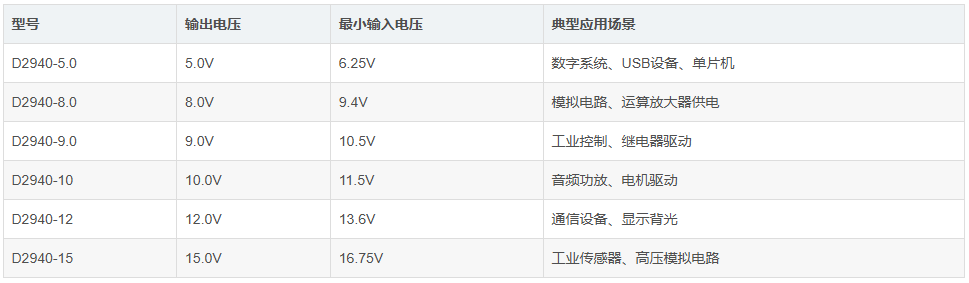

六、选型速查表

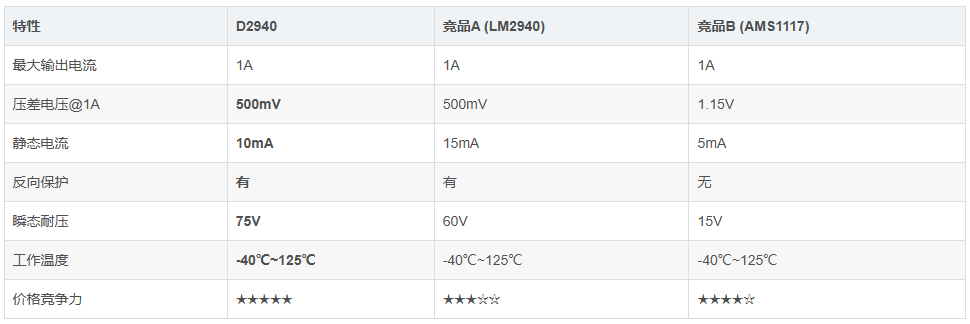

七、竞争优势对比

八、总结

      D2940是一款高性价比、高可靠性的工业级LDO稳压器，其核心优势在于：

真·大电流能力：全温度范围1A输出不降额

真·低功耗：静态电流仅10mA，电池应用友好

真·高可靠：多重保护机制，应对各种异常工况

真·宽应用：从消费电子到工业控制全面覆盖

     无论是替代进口LM2940降低成本，还是新设计选型，D2940都是1A LDO细分市场的优质选择。
      如需了解更多关于 D2940 的详细信息和技术支持，欢迎访问 Silicore 芯谷科技官方网站
