光电池型光耦，驱动MOS管的极简设计！

在一些输出侧无法布置辅助电源、追求超低功耗的特殊电路中，光电池型光耦（光伏输出光耦）驱动MOS管的无源方案，展现出独有的优势。这类光耦的输出端并非传统的半导体开关，而是由多组微型光电池阵列构成，依托光生伏特效应工作，输入端发光二极管被点亮后，光线照射到光电池上会直接产生电压，无需外接任何辅助电源，就能驱动后级MOS管动作。

整套电路的结构做到了极致简化，输入端仅需串联一枚限流电阻接入控制信号，输出端直接并联在MOS管的栅极与源极之间，省略了供电电路、放大电路、电平转换电路等一系列外围器件。精简的电路不仅缩小了PCB占用空间，还减少了故障点，提升了电路整体稳定性，同时设备待机功耗也能控制在极低水平，十分适配电池长期供电的工况。

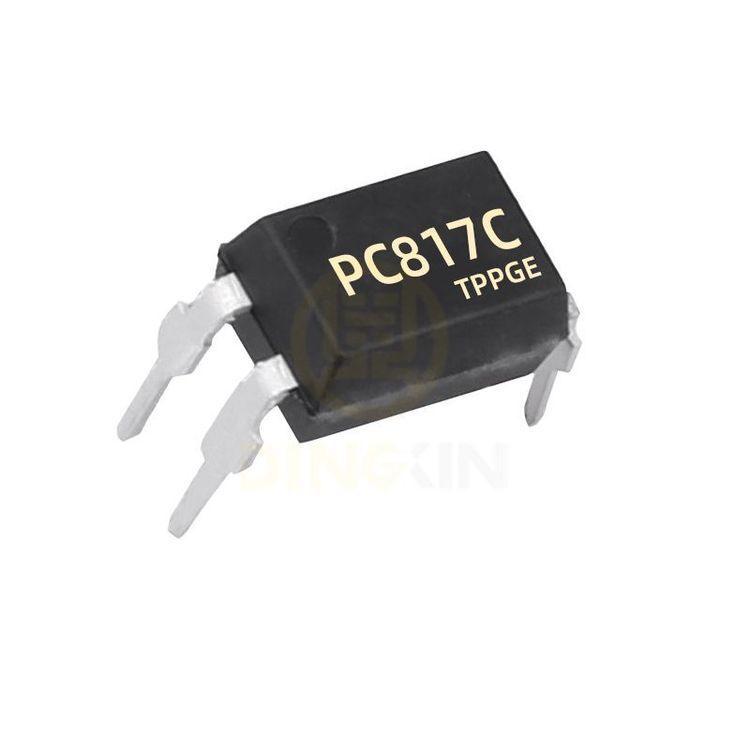

光耦

当然，受光电池本身物理特性限制，该方案也存在明显短板。光电池的输出电流仅为微安级别，驱动能力十分有限，只能适配小信号级别的低压小功率MOS管，无法驱动大电流功率器件。同时器件的开关速度偏慢，工作频率只能维持在低频区间，不能应用在高频PWM调制电路中。

结合特性来看，该方案主要应用在锂电池管理系统的隔离控制回路、工业无线传感节点、便携式检测仪器、小型低压开关电路等场景。这类设备普遍具备低压供电、长期待机、空间紧凑、无额外辅助电源的特点，与光电池型光耦的特性高度匹配。

在实际使用中，要严格匹配MOS管的输入电容，选择栅极电荷较小的型号，保证导通与关断动作灵敏；输入端电流不宜过大，避免发光二极管老化加速；由于无源驱动不存在强制泄放回路，可在MOS管栅源极之间并联高阻值泄放电阻，防止电压悬浮引发误动作。

作为小众但实用性极强的无源隔离方案，光电池型光耦驱动MOS管的架构，在低功耗、极简电路设计中有着不可替代的地位，是特殊工况下的优选设计思路。
