瑞芯微RV1126B开发板（EASY-EAI-PI2） 主板简介

1. 功能简介

1.1 产品简介

EASY-EAI-PI2是灵眸科技研发的一款应用于AIoT领域的开发板。核心板基于瑞芯微的RV1126B处理器设计，集成了4个Cortex-A53及独立的NEON协处理器，支持4K@30fps的 H.264/H.265解码器，还支持4K@30fps的H.264/H.265编码器。引入了新一代完全基于硬件的最大 12M 像素 ISP（图像信号处理器），实现了多种算法加速器，如HDR、3A、LSC、3DNR、2DNR、锐化、去雾、鱼眼校正、伽马校正、特征点检测等。同时还引入了最大800万像素的AI-ISP作为传统ISP的补充，提供卓越的空间降噪性能和强大的图像增强效果。内嵌的NPU算力高达3Tops，支持INT4/INT8/INT16/FP16混合运算。提供完整的Linux开发包供客户二次开发。

1.2 产品图片

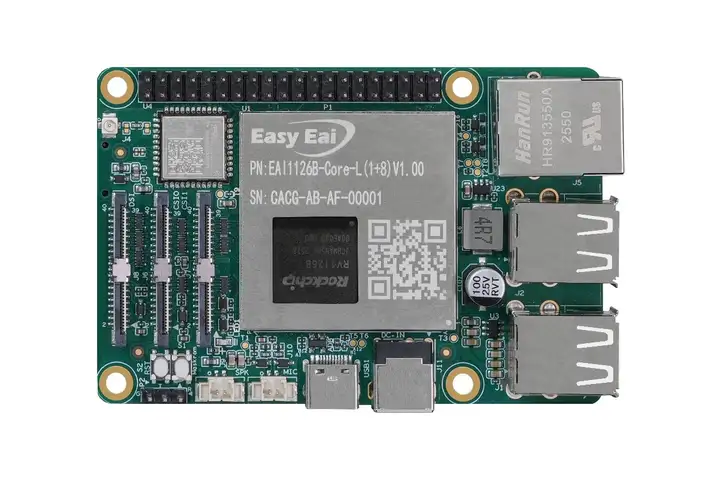

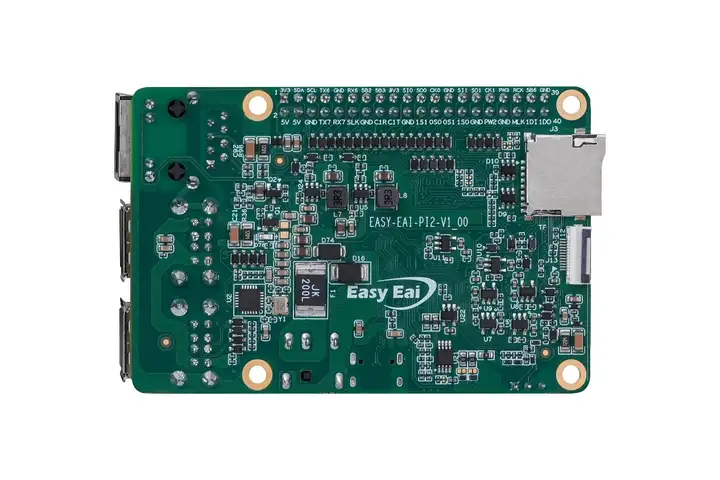

图1 产品正面图片图2 产品反面照片

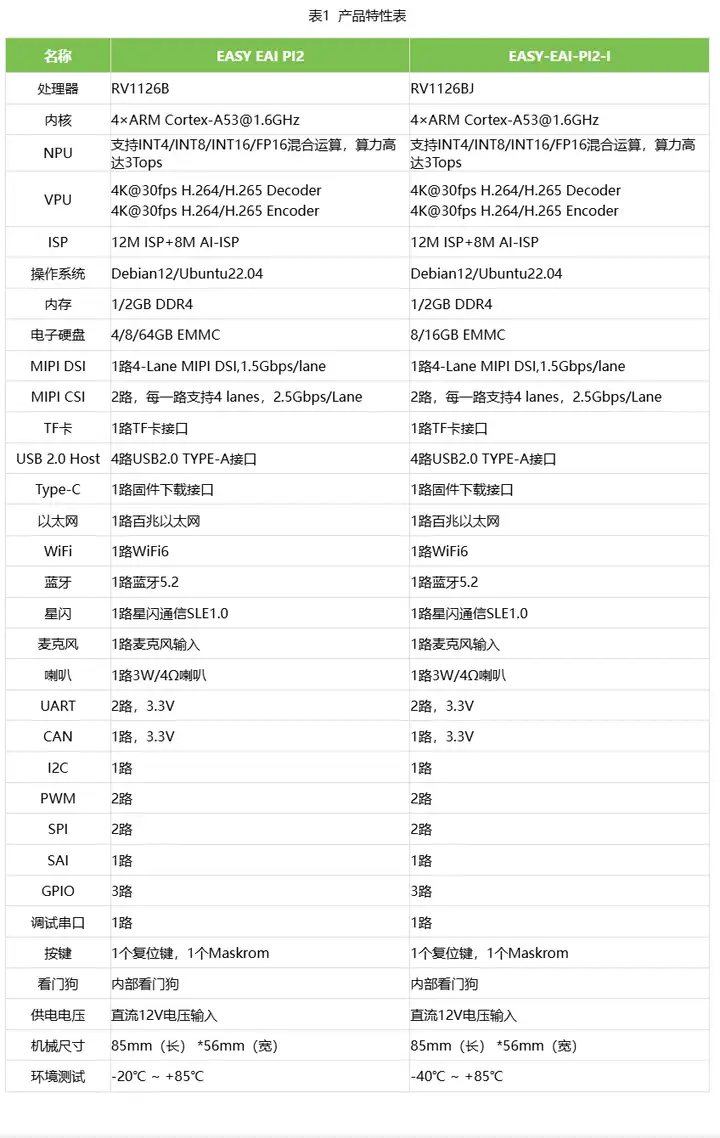

1.3 产品特性

2. 资源介绍

2.1 处理器RV1126B

瑞芯微的RV1126B处理器集成了4个Cortex-A53及独立的NEON协处理器，支持4K@30fps的 H.264/H.265解码器，还支持4K@30fps的H.264/H.265编码器。内置3D GPU，能够完全兼容OpenGL ES1.1/2.0/3.2、OpenCL 2.2和Vulkan 1.2。内嵌的NPU支持INT4/INT8/INT16/FP16混合运算，算力高达3Tops。可以轻松转换基于TensorFlow/MXNet/PyTorch/Caffe等一系列框架的网络模型。

2.2 显示接口

RV1126B的主板集成了1路MIPI DSI 4-Lane输出接口

2.2.1 MIPI DSI

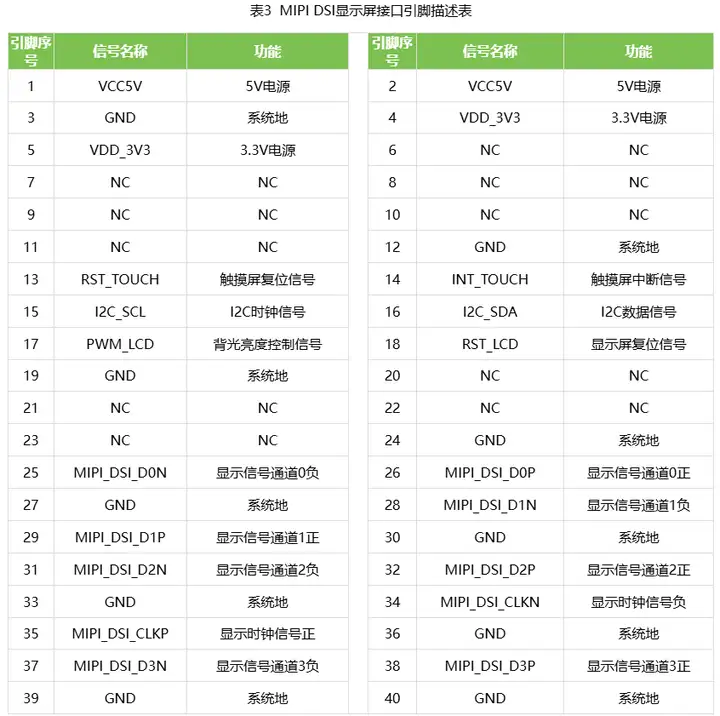

主板集成了1路MIPI DSI，支持D-PHY V2.0版本，最高传输速率1.5Gbps/Lane。最大支持1920x1080@60Hz，支持RGB（up to 24bits）格式。物理接口是40Pin，0.5mm间距，卧式FPC座子，如表3所示。MIPI DSI的工位是J8。

2.3 图像输入接口

主板的图像输入接口有2路MIPI CSI，可实现2路高清视频信号的输入，处理器拥有强大的4K@30fps的H.264和H.265编码器，可实现高清视频编码处理。

2.3.1 MIPI CSI

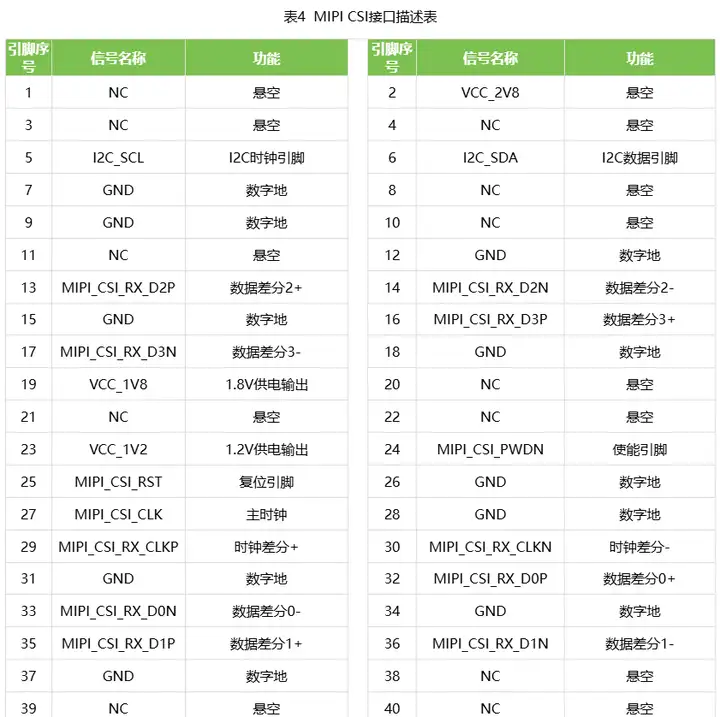

主板集成了2路MIPI CSI接口，支持D-PHY V1.2版本，每个接口均为4Lanes，最大传输速率2.5Gbps/Lane。物理接口是40Pin，0.5mm间距，卧式FPC座子，2路接口的信号定义相同，如表4所示。2路MIPI CSI在主板上分别用丝印“MIPI CSI0”（工位J6），“MIPI CSI1”（工位J7）标识。

2.4 TF卡座

主板集成有1路TF卡接口，可插入TF卡，用作数据存储，工位号为J3。支持SDIO3.0，其信号接口的电压为动态调节，支持1.8V和3.3V。TF卡可作为系统启动盘，支持TF卡启动

2.5 USB

主板有4路USB2.0接口和1路TYPE-C接口（固件下载接口）。

2.5.1 USB2.0接口

主板有4路USB2.0 TYPE-A接口，支持HS/FS/LS模式。这个USB2.0的物理接口是TYPE-A口，其中HOST1和HOST2两路的工位号为J1,HOST3和HOST4两路的工位号为J2。

2.5.2 TYPE-C接口

主板有1路USB2.0 TYPE-C接口，作为系统固件的下载接口。工位号为USB1。

2.6 以太网

主板集成了1路百兆以太网，通过USB3.0转接实现，支持10/100 Mbps数据传输速率自适应，工位号是J5。

2.7 WiFi，蓝牙, 星闪

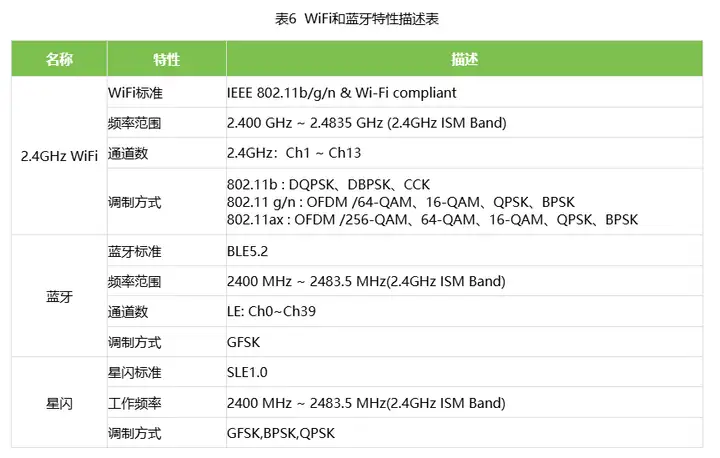

主板集成了一个DB37三模无线通信模组，支持 IEEE 802.11b/g/ n/ax@2.4G、BLE5.2 和 SLE1.0 标准通信协议，支持 SDIO 2.0 接口。该模组支持 802.11n 20MHz/40MHz 频宽和 802.11ax 20MHz 频宽，提供最大 150Mbps 物理层速率和更远的覆盖距离。模块有一个天线接口，物理端子是IPEX座子，工位号为U4。WiFi和蓝牙特性如表6所示。

2.8 音频

主板支持1路麦克风音频输入和1路喇叭音频输出。

2.9 单排针端子

主板预留了一个单排针，端子上面有DEBUG UART和GND。接口的描述如表7所示。端子的间距是2.54mm。工位号为P2。

2.10 拓展排针接口

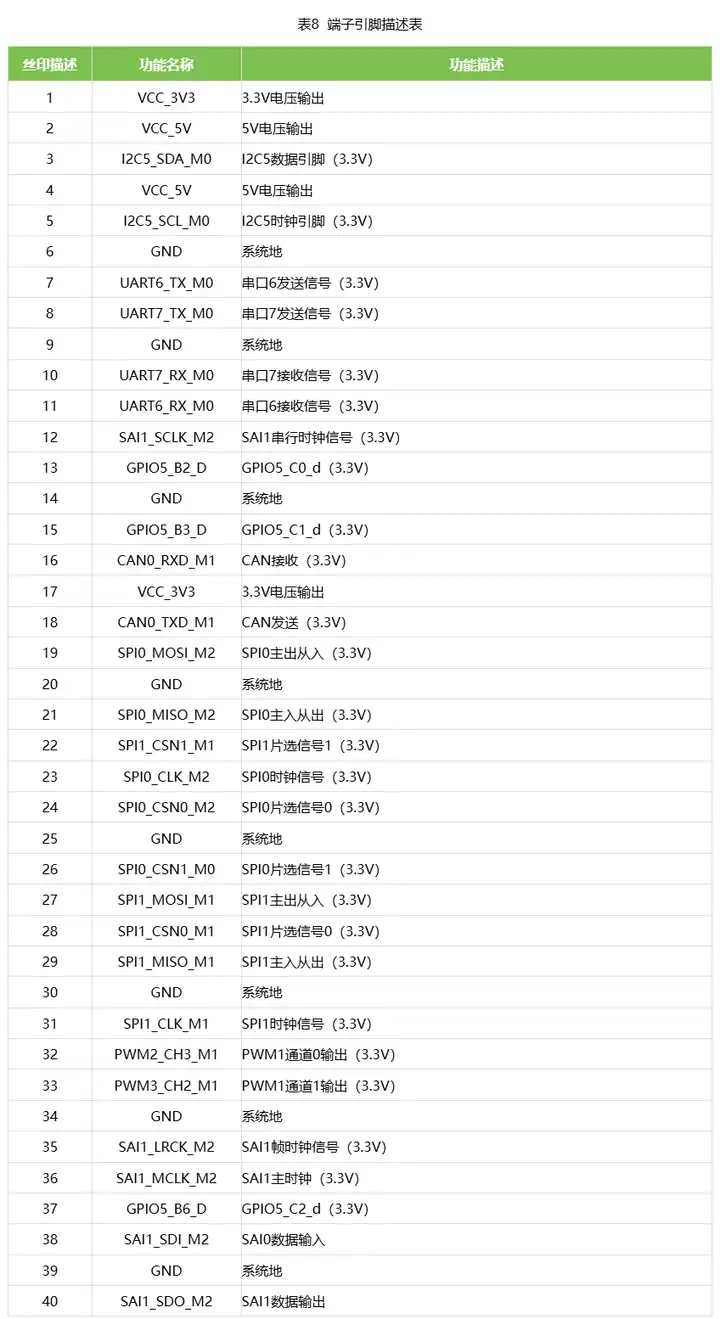

主板集成了一路拓展排针接口，上面有ADC，I2C，串口等资源。接口的描述如表8所示。端子的间距是2.54mm。工位号为P1。

2.11 指示灯

主板集成有1个指示灯，指示灯形态是贴片LED灯。

工位号D76为电源指示灯，用于指示系统是否正常上电。

2.12 按键

主板上面集成有2个轻触按键，按键的描述如表10所示。

2.13 DC座子

主板供电接口为5.5mm标准DC插座，工位号J11。供电电压为标准12V输入，建议使用12V 3A的电源适配器供电。

3. 电气参数

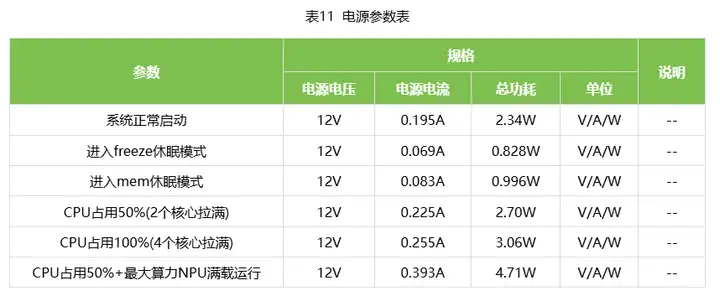

3.1 电源参数

4. 机械尺寸

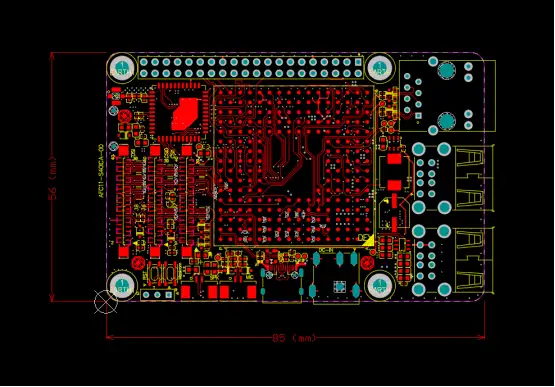

图3 机械尺寸图
