芯片测试｜一颗 “合格芯” 的淬炼之路 —— 杭州集成电路创新中心技术科普

每一颗芯片从晶圆到终端，都要历经层层 “大考”。芯片测试不是简单通电检测，而是覆盖设计、流片、封装到量产的全流程验证体系，是保障芯片功能、性能与可靠性的核心屏障，更是降低产业成本、提升良率的关键支撑。

作为杭州集成电路产业的核心公共服务平台，杭州集成电路创新中心以测试为核心切入点，搭建国产化、高效率的公共测试平台，为长三角乃至全国芯片企业提供全栈式测试解决方案。今天，带大家通俗读懂芯片测试的核心原理，以及创新中心的实战案例✨

一、芯片测试核心原理：用 “精准验证” 筛出好芯片

芯片测试的底层逻辑很简单：输入标准信号→采集输出响应→与预期值比对→判断合格与否。无论是晶圆阶段还是成品阶段，所有测试都围绕 “功能正常、参数达标、性能稳定、可靠耐用” 四大目标展开，核心分为两大关键阶段：

1. 晶圆测试（CP）：切割前的 “初筛体检”

测试时机：晶圆制造完成、切割封装前核心原理：通过探针台 + 探针卡，让微小探针精准接触晶圆上每一颗裸芯片（Die）的焊盘，施加电信号并采集反馈，提前剔除不良裸片，避免封装环节的成本浪费。核心测试项：

· 连接性测试（OS）：排查引脚短路 / 断路，相当于 “电路通断检查”；

· 漏电流测试：检测芯片绝缘性与功耗控制，低功耗芯片必测；

· 功能测试：输入测试向量，验证逻辑功能是否符合设计。

2. 成品测试（FT）：出厂前的 “终极考核”

测试时机：芯片封装完成后核心原理：将封装后的芯片放入测试插座，模拟终端真实工况（温度、电压、负载），通过ATE 自动测试设备全面验证芯片功能、性能、信号完整性与环境可靠性，是芯片出厂前的最后一道质量关卡。核心测试项：

· 功能全验证：覆盖所有工作模式，确保逻辑无漏洞；

· 性能参数测试：验证运算速度、功耗、驱动能力等关键指标；

· 可靠性测试：高低温、湿热、电压冲击等，模拟极端使用场景。

3. 核心测试 “黑科技”：原理通俗拆解

· 扫描测试（SCAN）：给芯片内部 “装监控”，通过移位寄存器串联所有逻辑单元，快速定位内部故障，大幅提升测试覆盖率；

· 内建自测试（MBIST）：芯片自带 “自检程序”，专门针对存储器（RAM/ROM）测试，无需外部复杂设备，高效便捷；

· 边界扫描（JTAG）：检测芯片引脚与外部电路连接是否正常，是板级测试的核心手段。

案例 ：车规级电源管理芯片 —— 严苛验证，护航安全

客户痛点：车规芯片需满足 AEC-Q100 标准，对可靠性、稳定性要求极高，传统测试方案无法覆盖极端工况，且缺乏车规级测试资质与环境。

解决方案：

1. 全流程测试：覆盖 CP→FT→可靠性测试全链条，严格遵循车规测试标准；

2. 专项测试：开展高温老化、电压浪涌、静电放电（ESD）等严苛测试，模拟车载复杂环境；

3. 数据追溯：建立全流程测试数据档案，满足车规级可追溯要求，助力客户快速通过认证。

二、杭州集创中心：以测试为基，赋能产业生态

芯片测试是产业高质量发展的 “咽喉要道”，随着先进制程迭代，测试成本已占芯片总成本 30% 以上，国产化、高效化测试需求愈发迫切。

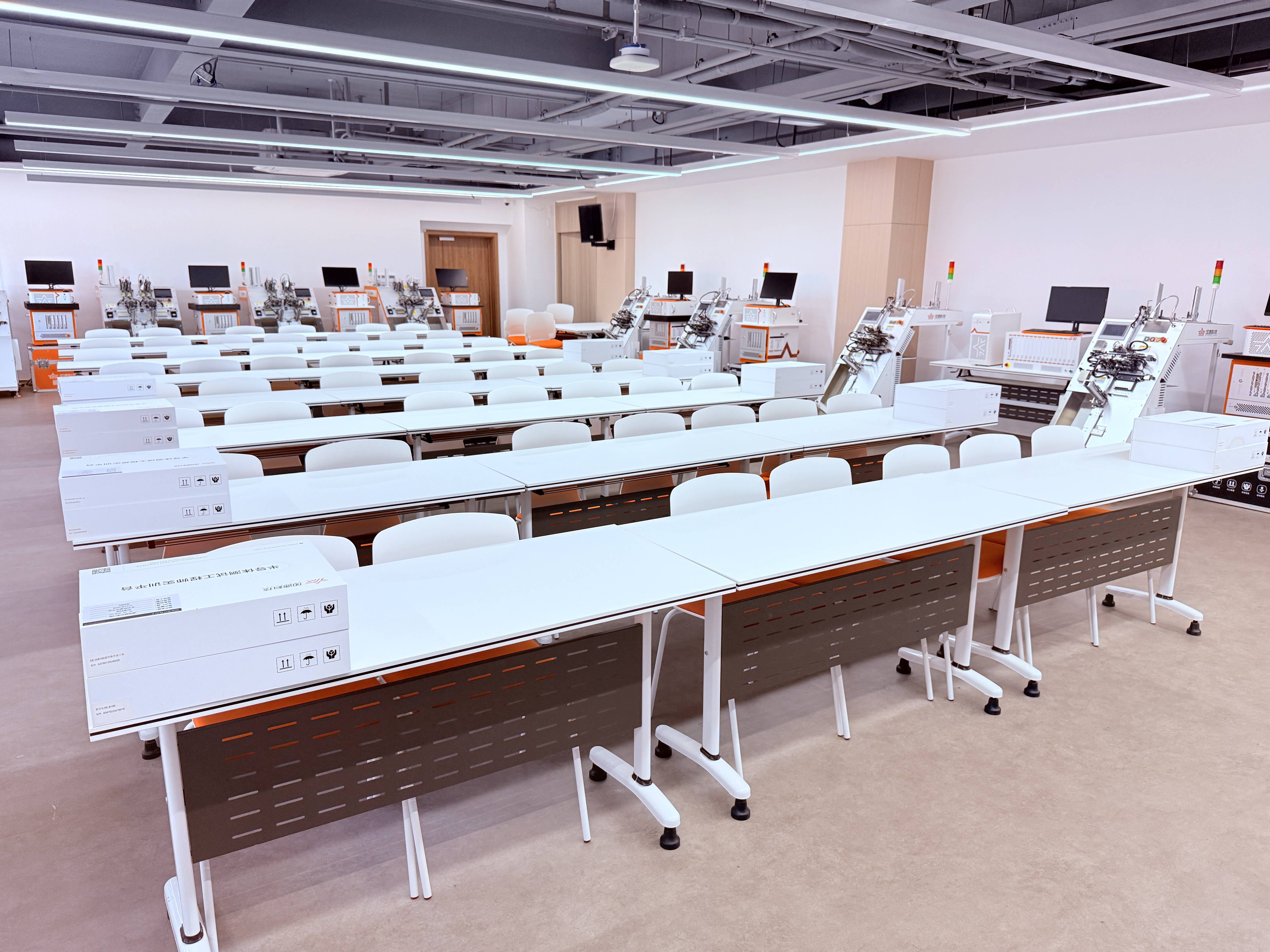

杭州集成电路创新中心立足余杭、服务长三角，以 “测试切入、全链服务” 为定位，不仅提供 CP/FT 量产测试、失效分析、可靠性验证等核心服务，还构建 “人才培育 + 技术服务 + 资源整合 + 产业孵化” 全生态，每年培养超 500 名专业测试人才，助力破解行业人才缺口难题。

未来，创新中心将持续加码国产化测试技术研发，升级测试平台能力，降低中小微企业测试门槛，推动产业链上下游协同创新，为 “中国芯” 高质量发展筑牢测试根基。
