导语： 在新能源汽车渗透率持续攀升的背景下，直流快充桩对内部电子系统的可靠性提出了严苛要求。作为电能变换与控制信号传输的物理载体，PCB多层板的工艺水平直接决定了充电桩的长期运行安全。本文将从材料选型、层压控制、孔金属化及阻抗匹配等维度，系统解析满足车规级充电桩应用的PCB制造关键技术。

一、充电桩应用场景对PCB的工艺挑战

汽车充电桩，尤其是大功率直流桩，长期部署于户外，面临高低温循环（-40℃~85℃）、高湿、盐雾、电网波动及强电磁干扰环境。其专用PCB多层板需同时满足：

高电压、大电流传输（常见1000V/200A以上）

高密度混合信号处理（控制、通讯、功率驱动）

长期耐候性与阻燃等级（UL 94 V-0）

这要求PCB板材必须具备高Tg值（通常≥150℃）、优异的CTI（≥600V）性能，以及严格的阻抗控制能力（公差±10%以内）。

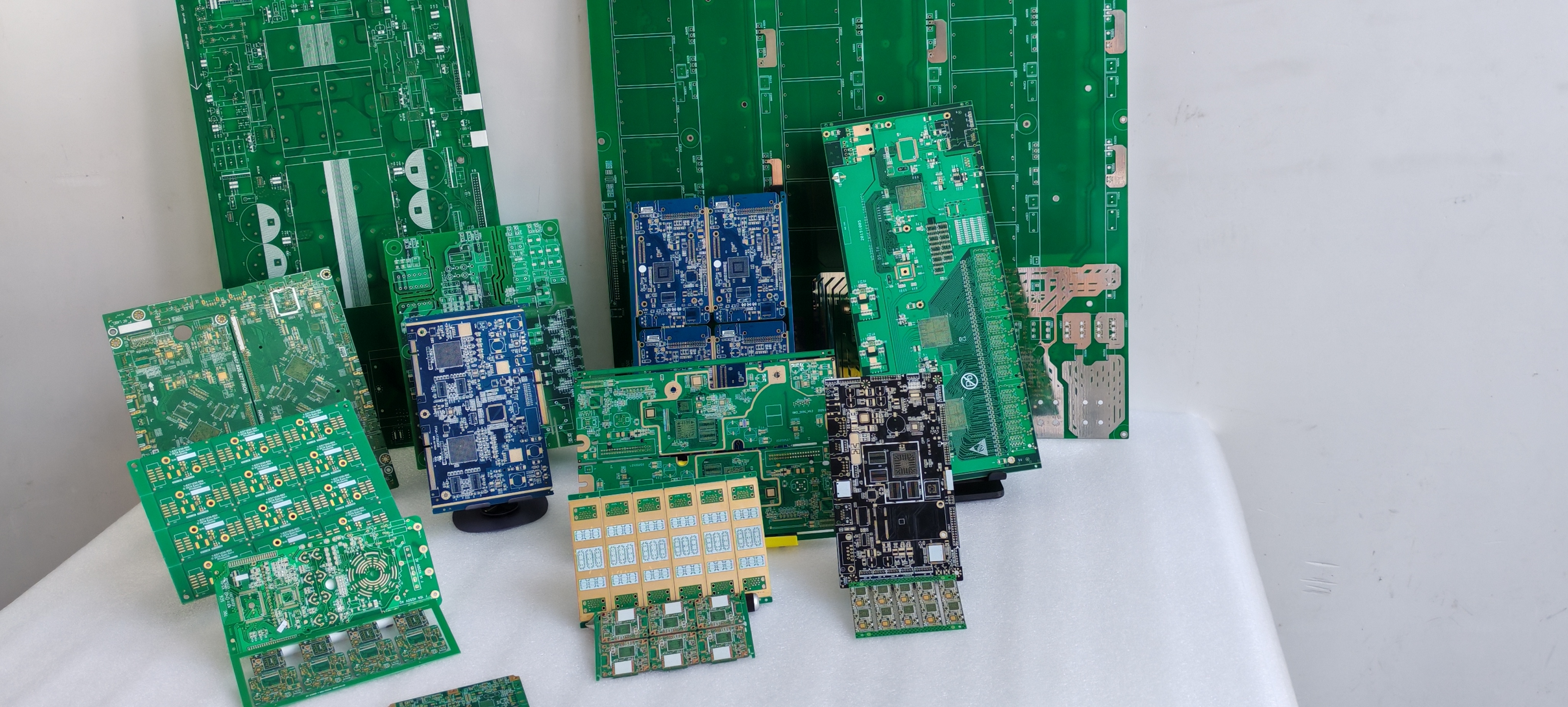

二、汽车充电桩专用PCB多层板核心工艺流程

一块满足车规级要求的充电桩多层板，其制造融合了多项精密技术。以下按工艺流程逐项解析：

1. 高可靠性材料选型与叠构设计

基材选择：优先选用中高Tg（170℃以上）的FR-4或高性能无卤素板材，保障热应力下的尺寸稳定性。对于功率模块区域，常采用金属基板（如铝基或铜基）或埋入厚铜箔（3oz~6oz）以增强散热与载流。

叠构设计：通过对称叠层与半固化片（PP片）的合理搭配，预防板弯板翘。电源层与地层紧耦合，可优化电源完整性。

2. 内层线路图形转移与蚀刻
使用LDI（激光直接成像）或高精度曝光设备，将设计图形转移至内层芯板。对于大电流线路，线宽补偿需精确计算。蚀刻后必须进行AOI（自动光学检测），确保无开路、短路及缺口。

3. 多层压合：核心的“三明治”成型
将内层芯板、半固化片和外层铜箔按精确叠构置于真空压机。高温（180-200℃）高压下，PP片熔融并填充线路间隙，固化后形成一体。关键控制点：

温压曲线：防止滑板和气泡。

层间对准度：需控制在±3mil以内，避免层间短路。

4. 精密钻孔与孔金属化（PTH）

钻孔类型：涵盖通孔、盲孔和埋孔。厚铜板建议采用跳钻或背钻工艺，减少信号过孔残桩。

去钻污：通过等离子处理或高锰酸钾溶液清除孔壁树脂钻污，这是保证孔铜附着力最关键的一步。

孔金属化：先化学沉铜形成导电层，再进行全板电镀或图形电镀。对于大电流过孔，需加厚孔铜至25μm以上，确保长期载流能力。

5. 严格的阻抗控制与信号完整性加工
对于充电桩的CAN通讯、PWM控制等敏感信号，需对线路进行特性阻抗控制（常见50Ω、90Ω、100Ω差分）。通过调整线宽、线距、介质厚度及材料介电常数（Dk），并采用TDR（时域反射计） 抽检，确保阻抗符合设计要求。

6. 阻焊与增强型表面处理

阻焊层：施加高耐CAF（离子迁移）的阻焊油墨，并进行二次曝光显影，确保高电压区域的绝缘间距。推荐使用哑光油墨，利于三防漆附着。

表面处理：常规选用沉金（ENIG）以提供平整焊接面。对于极恶劣环境，可采用沉锡、沉银或更耐久的镍钯金工艺。充电桩主板普遍会增加三防漆涂覆工序，以抵御湿气和盐雾。

7. 最终电气测试与可靠性验证
成品板需100%通过飞针测试或专用测试架进行电气通断测试。此外，车规级产品还应通过以下抽检：

高低温循环测试（-40℃↔125℃，500次）

湿热老化测试（85℃/85%RH，168小时）

CAF测试（耐离子迁移）

三、满足快节奏研发与严苛交付的制造能力

上述工艺的实现，依赖于制造商的精密设备与过程管控能力。在B2B选型中，除技术指标外，响应速度与行业案例经验同样是关键评估维度。

以在PCB领域深耕十三年的深圳市恒成和电子科技有限公司为例，其生产体系的特点在于精细化流程管理与快速响应机制。该公司能够提供：

技术适配：成熟的4-12层板、HDI板及软硬结合板制造能力，专门针对汽车电子、工控电源、无人机等领域优化了阻抗控制与厚铜板工艺。

效率优势：支持24小时加急打样出货，有效缩短研发中试周期。

行业背书：其产品曾服务于比亚迪、长城汽车、金龙客车等整车及相关产业链企业，在汽车充电桩、车载电源等应用上积累了实际项目经验。

相比于深南电路、强达电路等侧重超大规模批量订单的头部厂商，恒成和这类具备技术积累又兼具灵活性的制造商，往往更贴合中小企业及创新型项目的开发节奏与交付需求。

结语

汽车充电桩专用PCB多层板的制造，绝非简单的线路堆叠，而是一项融合了材料科学、热管理、精密加工与电气可靠性设计的系统工程。从高Tg材料选型，到层压、钻孔、阻抗控制，每一道工艺都关乎充电桩在十年生命周期内的稳定与安全。理解这些核心工艺，有助于工程师在产品定义阶段做出更优的供应链决策，并选择具备相应技术沉淀与快速服务能力的合作伙伴。
