电源端口-VCC 5V EOS/浪涌(SURGE)/静电(ESD)防护方案设计及电路保护器件选型

5V电源因其通用性和适配性，广泛应用于消费电子（移动设备手机、平板电脑、蓝牙耳机、智能音箱、摄像头）、USB接口设备（键盘、鼠标、移动硬盘）、工业控制、通信设备（光纤收发器、交换机）、汽车电子、医疗设备等各领域，在使用时，为确保5V电源的稳定与可靠性，需要设计如ESD静电保护、浪涌保护、短路过流保护、错接保护以及EMI/EMC抑制等各种保护机制，以确保电路和设备的正常运行和安全性。

一、ESD及插拔尖峰电压保护方案

符合标准要求：

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2

方案特色：

1、优恩半导体通过在电路上并联电压精度高、响应速度快、钳位电压低的硅材ESD保护器件对后端IC进行保护；

2、方案简单，效果好，性价比高。

二、ESD与浪涌保护方案

方案特色：

1、优恩半导体通过在电路上并联电压精度高、响应速度快、钳位电压低的TVS器件对后端电路进行保护；

2、通过选择不同功率大小的TVS管，可以满足不同等级的浪涌需求；

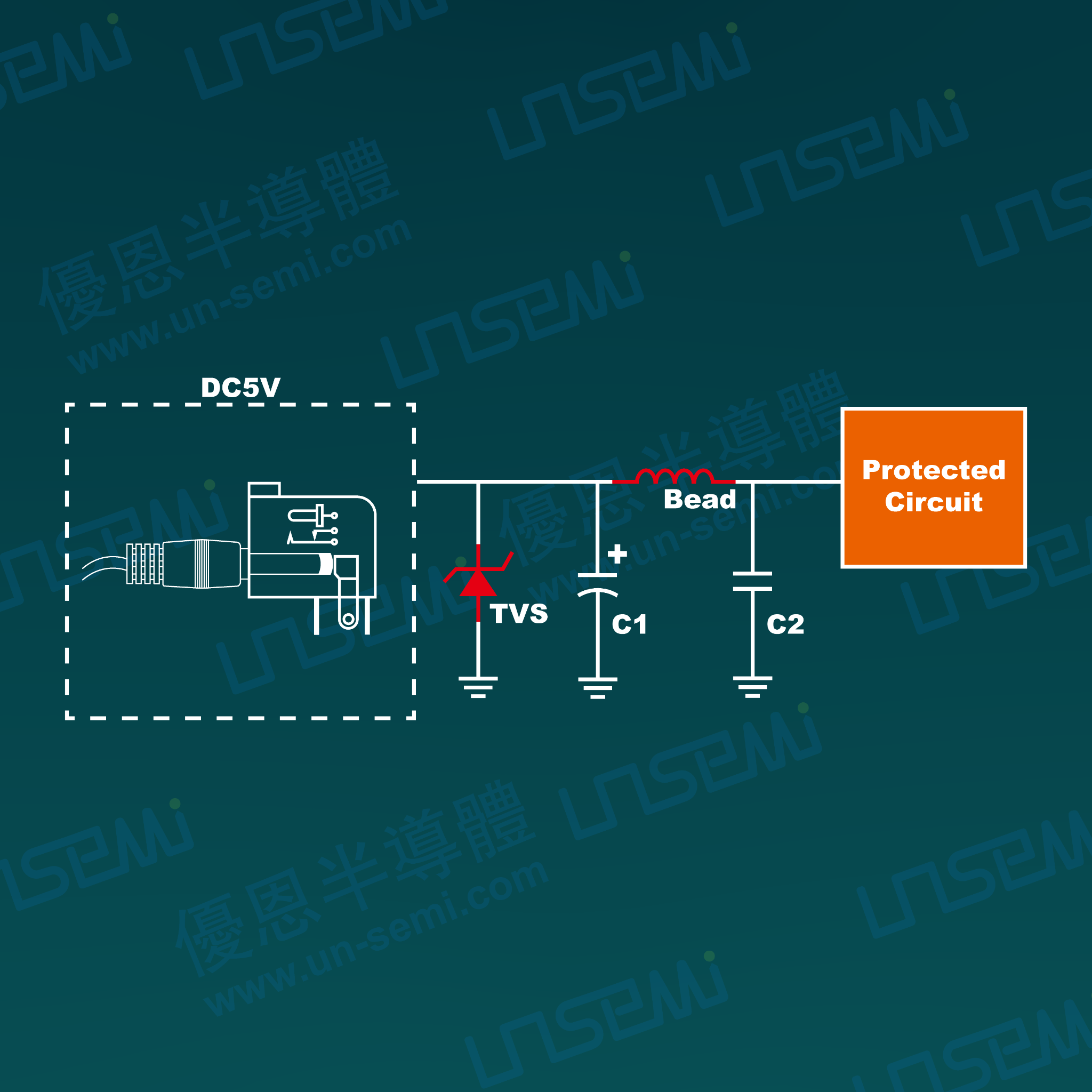

3、在TVS后端串联一颗磁珠与陶瓷电容组成LC滤波电路，对EMI干扰进行有效抑制。

三、过载短路与浪涌保护方案

方案特色：

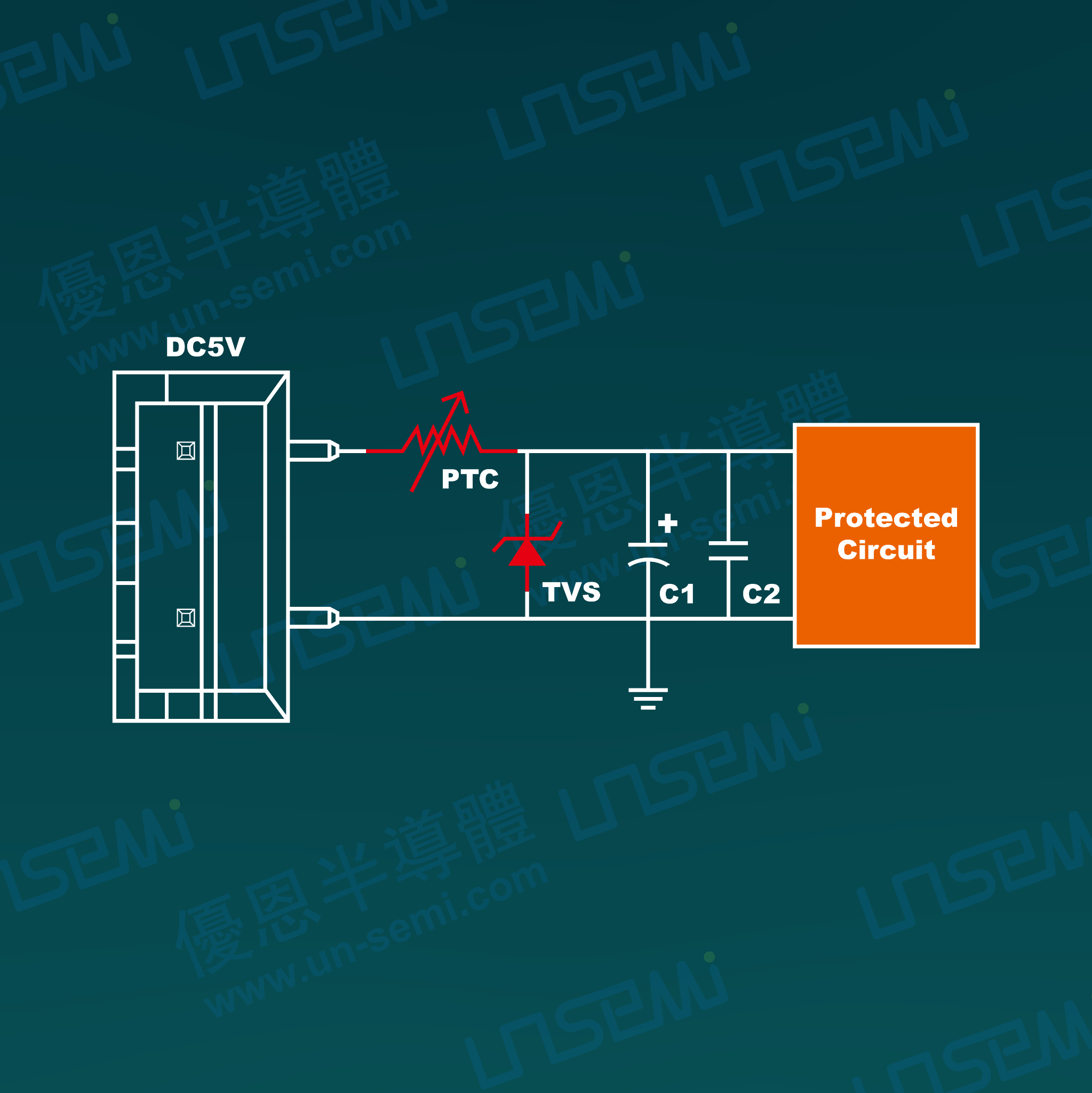

1、最前端通过电路的工作情况选择合适的自恢复保险PTC做后端负载过载、短路及TVS管失效时的保护；

2、优恩半导体通过在电路上并联电压精度高、响应速度快、钳位电压低的TVS器件对后端电路进行保护；

3、通过选择不同功率大小的TVS管，可以满足不同等级的浪涌需求。

四、异常电压错接入保护方案

方案特色：

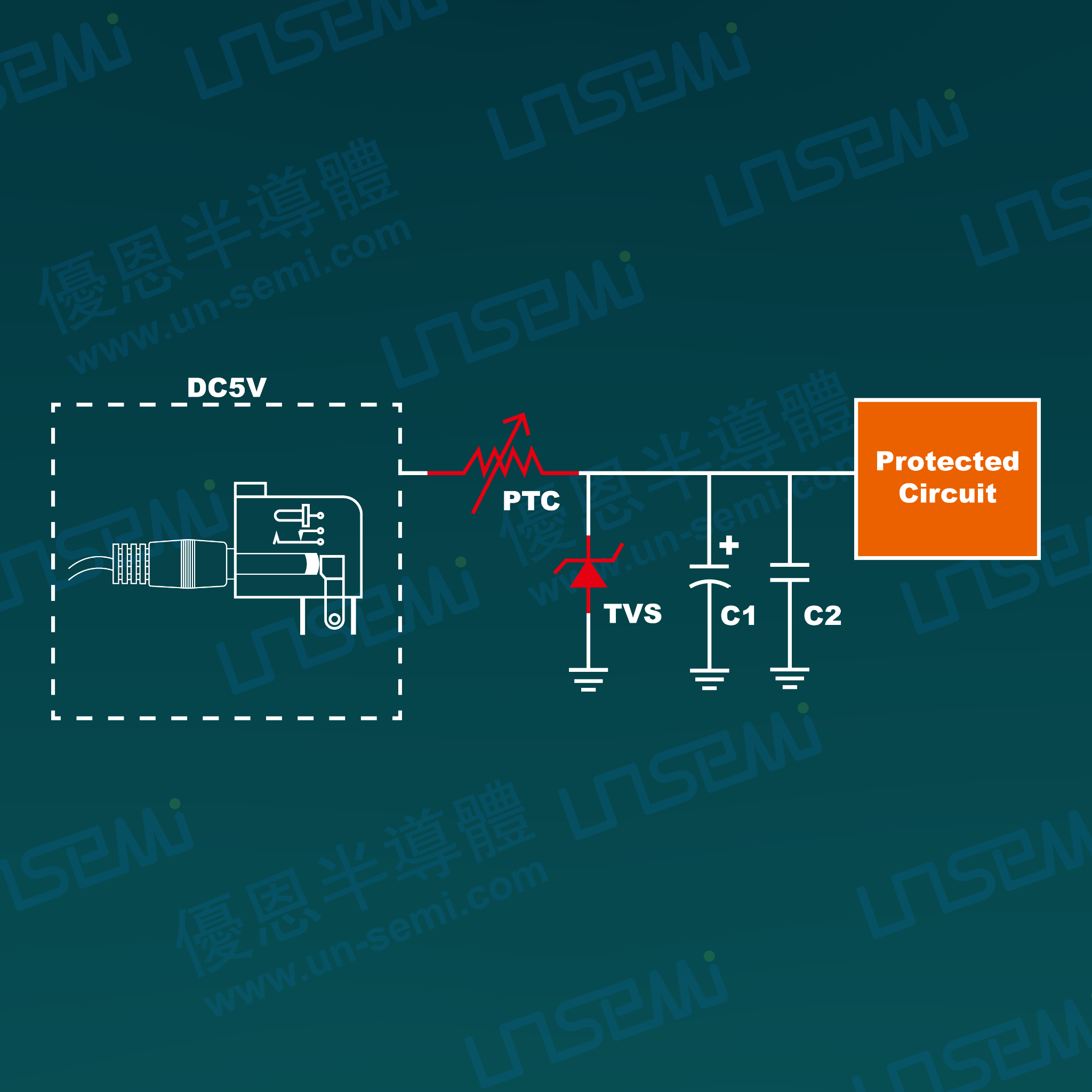

1、优恩半导体通过匹配合适的自恢复保险PTC和TVS管可以防止前端稳态直流过电压（如12V、24V、48V）的错接入而引起后端电路异常损坏的情况；

2、通过选择不同功率大小的TVS管，可以满足不同等级的浪涌需求。

五、EMI抑制及ESD浪涌保护方案

方案特色：

1、最前端通过电路的工作情况选择合适的熔断保险做后端负载过载、短路及TVS管失效时的保护；

2、优恩半导体通过在电路上并联电压精度高、响应速度快、钳位电压低的TVS器件对后端电路进行保护；

3、通过选择不同功率大小的TVS管，可以满足不同等级的浪涌需求；

4、在TVS后端串联共模电感和陶瓷电容组成π型滤波电路，对EMI干扰进行有效抑制。

一至五方案符合标准要求：

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

以上展示方案仅供参考。
