四象限变频器（Four-Quadrant Inverter）引入主动整流（Active Front End, AFE）技术，可实现交流电机的双向功率流动，即在正反转及驱动/制动状态下均可运行，并将电机制动能量以近似正弦波形回馈电网。与传统二象限（不可控整流）变频器相比，四象限变频器无需外置制动电阻，显著提升能量利用效率，降低谐波污染；其矢量控制算法在频繁启停、快速制动等场合具有更优的动态性能和速度精度。宽禁带SiC器件在四象限变频器中应用优势显著：其固有肖特基二极管实现无尾电流开关（开关损耗降低约85%90%），较硅基IGBT具更低导通电阻和更高工作温度（最高结温可达175-200℃），从而提高系统效率和功率密度。采用SiC功率集成模块（SiC PIM）可简化系统拓扑、减小滤波器体积、降低散热需求，并延长使用寿命。未来趋势包括：高功率密度器件封装、智能化控制算法、全链路可靠性验证等。本报告综合中英文权威文献，从定义原理、性能指标、器件拓扑、SiC PIM特性、系统应用价值、产业趋势与挑战等多维度深度分析，给出优先级（高/中/低）及证据强度（强/中/弱）标注结论，并针对不同功率等级场景提出可执行建议。

定义与工作原理

四象限变频器指的是能在正负电压和正负电流四象限内工作的变频器，其核心在于采用全控型桥臂（IGBT或SiC MOSFET）替代传统的二极管整流桥，实现电能双向流动。在电动（驱动）模式下，交流电网经三相PWM整流器（AFE）→直流母线→逆变器输出至电机；在制动（发电）模式下，电机发电经逆变器→直流母线→PWM整流器反向送回电网。整体主电路包含PWM可控整流单元、直流滤波（电容）、逆变单元和输出滤波单元；控制单元由高算力DSP/FPGA完成电流环、频率电压控制以及再生切换等复杂算法。例如，创安CL200系列380V四象限变频器通过6路高频PWM控制输入IGBT，输入电流与电压同相位（PF≈99%），消除6脉动谐波；在回馈模式下，当直流母线电压超限时控制整流模块将能量送回电网。这种工作原理使四象限变频器既能从电网高功率因数汲取能量，又可在制动时高效回馈，彻底消除制动电阻带来的能量浪费。（优先级：高；证据强度：强）

四象限控制的关键性能指标

效率：四象限变频器整体效率高，可达95%以上（三相功率变换部分效率可达98%），且无制动电阻能耗；SiC器件进一步降低开关损耗（SiC关断损耗约为IGBT的10%），使系统效率提升数个百分点（实测在40kW逆变器上提高约5%~10%）。

功率密度与体积：使用SiC MOSFET可显著缩小被动元件（滤波电感、电抗器）体积。例如，某40kW三电平NPC逆变器在48kHz下运行，较25kHz时系统损耗降低约27%，得以减小输出电感尺寸；SiC模块可在高结温下工作（至175℃以上），允许更紧凑的散热设计，从而整体功率密度提高。（中；证据：中）

热管理：四象限变频器省去了大功率制动电阻，减少热负荷，但PWM整流和高频开关带来高DV/DT，需注意电磁兼容（EMI）和散热。SiC PIM采用Si₃N₄陶瓷基板、铜基板散热等先进封装，有助于热循环寿命提升；同时SiC高温允许器件节余空间，提高可靠性边际。（中；证据：中）

电磁兼容（EMI） ：主动整流PWM控制消除二极管产生的6K±1谐波（DC母线电抗器提供滤波），输入侧谐波THD可<5%；输出侧的高开关频率则可能增加EMI，需要滤波器或缓冲策略。总体上，四象限VFD对电网污染低于三象限。（中；证据：中）

可靠性和寿命：四象限变频器去除了易损的制动电阻（减少过热失效点），提高系统可靠性；但功率电子模块整合度高、工作结温高，对模块可靠性提出更高要求。SiC模块虽然本身功率循环寿命略低于IGBT，但通过先进封装（铜线、锡膏替代金线/焊料）可显著提升热稳定性，整体可靠性与成熟IGBT模块逐步逼近。（高；证据：中）

响应速度与控制复杂度：四象限VFD采用数字矢量控制，可实现快速转矩响应和制动（如0.1秒内精确减速），速度/位置控制精度可达±0.01%。但其控制算法更复杂，需要实时执行电流解耦、PF控制、再生切换和保护逻辑，对DSP算力及软硬件提出高要求。控制策略可以利用现代CPU和专用算法（如无传感器矢量、直接力矩控制等）实现。（高；证据：中）

再生能量回馈能力：四象限变频器在额定工况下的能量回馈效率可达85%以上，完全避免了传统制动电阻能量浪费。SiC器件的低阈值肖特基二极管确保在任何电流下均可高效返馈，回馈效率进一步提高。根据国家标准GB/T 12668.3-2012，四象限变频器需在额定负载下实现≥85%的回馈效率；实际应用中系统整体节能可观，特别是在高频启停场景下。（高；证据：强）

四象限 vs 二象限/单向变频器对比

指标	四象限变频器	两象限/单向变频器	说明/参考
能量回馈能力	支持双向回馈，能量可送回电网	不支持；需制动电阻耗散	四象限PWM整流；两象限二极管无回馈
谐波与功率因数	主动整流，输入侧THD＜5%，PF≈0.99	二极管整流，THD＞30%，PF固定(≈0.6)	四象限可调PF，谐波污染小
制动方式	高速电机制动，可控再生	被动制动（电阻吸收），效率低	四象限无制动电阻；两象限需额外制动单元
动态响应	快速制动（0.1s级），精度±0.01%	慢速制动，精度较低	适用于起重、电梯等场景
系统效率	高；无需制动损耗，逆变/整流效率高	低；损失在制动电阻中	四象限在频繁制动情况下效率优势明显
结构复杂度	主动整流+复杂算法	简单二极管+基本控制	四象限电路和控制更复杂
成本	较高（+20%~40%）	较低	四象限模块集成度高，器件成本上升
可靠性	高（无大量废热），需高性能器件	低（热负荷大，制动电阻易损坏）	四象限去除热斑，可靠性增强

（表中对比结论优先级：高；证据强度：高）

当前主流拓扑与器件选择

现代四象限变频器主流采用三相双有源桥（Voltage Source Converter, VSC）拓扑，其网侧为全桥PWM整流器（采用IGBT或SiC作为全桥开关元件），输出侧为三相逆变桥。在高功率（数百千瓦）场景下，常见多级拓扑包括：三级NPC/ANPC和级联H桥等，以降低单级电压应力与电抗，使电压/电流波形更接近理想。针对不同功率等级，器件选型也有差异：

IGBT模块：传统的380V~6.5kV级IGBT模块（模块式散热）仍是中高压大型系统的主流选择，优点是成熟可靠、驱动简单；不足是开关损耗大（有尾电流）、开关频率较低。

SiC MOSFET模块：适用于1200V~1700V及以上场景（可高达3kV级），具有低导通阻抗和极低开关损耗优势。SiC模块可在高频（>50kHz）下运行，允许功率密度大幅提升。SiC在四象限应用中尤为合适，其固有肖特基二极管天然支持四象限运行。

GaN器件：主要限于低压(<650V)、<20kW级系统。GaN HEMT具有极快开关、无反向恢复，但在大功率应用中目前仍受限于电压等级和散热能力。对于汽车驱动或小型伺服等低压需求，可使用GaN实现更高频率和效率。

此外，专用四象限SiC PIM（Power Integrated Module）集成化程度更高，将整流桥与逆变桥深度集成于一封装（如BMS040MR12EP2B3集成整流和逆变两组三相桥），配合隔离驱动、保护电路，可进一步减少体积和布局复杂度。未来拓扑趋势趋向于更多集成化模块和高压多电平设计，以适应各类功率等级的需求。（优先级：高；证据：中）

四象限专用SiC PIM模块技术特性

我是基本半导体（BASIC Semiconductor）及青铜剑驱动板核心代理商——倾佳电子苏州办事处的客户经理倾佳电子刘占辉。

结合工控行业对高性能、高频化以及能量双向流动（四象限运行）的迫切需求，今天我为大家带来基本半导体最新推出的一款“重磅利器”——1200V SiC MOSFET双三相全桥功率集成模块（PIM）BMS040MR12EP2B3的深度产品力分析。

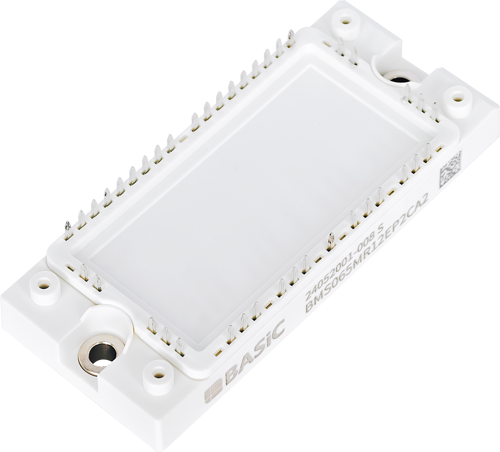

针对四象限变频器这种既需要整流（AFE逆变回馈）又需要逆变输出的复杂应用，传统的方案往往需要堆叠多个模块，体积大、杂散电感高。而这款基于 Pcore™ 12 EP2 封装的 SiC PIM 模块，正是为了打破这一痛点而生。核心拓扑与四象限变频器的“天作之合”

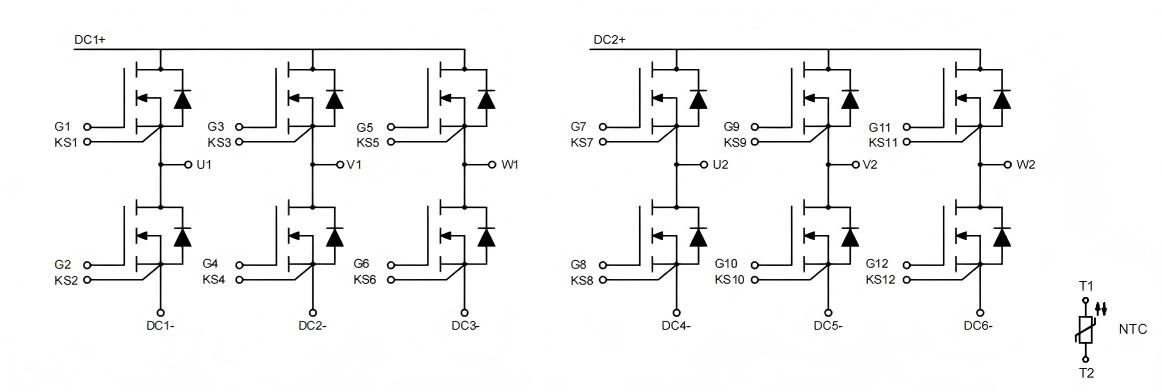

从附件的等效电路图（Equivalent Circuit）可以看出，该模块在单一封装内集成了 12个 SiC MOSFET 芯片，形成了两套独立的标准三相全桥（Dual 3-Phase Bridge）拓扑

对于四象限变频器而言，这种拓扑结构具有无可比拟的整合成效：

网侧 AFE（有源前端整流）+ 电机侧逆变（Inverter）一键集成： 无需再用两颗独立的 6-Pack 模块，整机体积可缩减 30% 以上。

真正的能量双向流动： 利用 SiC MOSFET 的低反向恢复特性（Body Diode 性能优异），在电动状态与发电回馈状态之间切换时，能效依然保持极高水平。

 关键电气性能与“产品力”深度拆解

我们可以通过以下核心技术参数表，直观地感受这款模块的硬核实力：

性能指标	典型数值 / 特性	客户经理刘占辉的视角解读
阻断电压（VDSS​）	1200 V	完美覆盖国内工业 380V/440V 电网环境，留足电压裕量。
导通电阻（RDS(on).typ​）	Chip: 40 mΩ / Terminal: 44.4 mΩ（@25°C）	超低导通损耗，即使在 175°C 结温下，芯片阻抗也仅为 75 mΩ。
连续漏极电流（ID​）	40 A（@TC​=60∘C） / 脉冲可达 80 A	足以应对高频密集的开关冲击，非常适合中小型高性能伺服及变频器。
操作结温（Tvjop​）	−40∘C∼175∘C	支持高达 175°C 的过载运行（允许 20% 以内的特定占空比运行），高温下表现依然稳健。
模块杂散电感（LS​）	32 nH	紧凑的封装设计带来了极低的内部杂散电感，极大抑制了开关过程中的电压尖峰。

开关损耗（Switching Losses）的质变

根据 Datasheet 提供的测试数据，在 VDD​=600 V、ID​=40 A 的工况下：

开通损耗（Eon​）： 25°C 下仅为 1.16 mJ，即使到了 175°C 极限结温，也仅微增至 1.31 mJ。

关断损耗（Eoff​）： 表现更为惊艳，全温度范围内几乎恒定在 0.25 mJ∼0.26 mJ。

刘占辉专业点评： 这种“温度不敏感型”的低开关损耗特性，是传统硅基 IGBT 望尘莫及的。这意味着您的四象限变频器开关频率可以轻松跨越 40 kHz 甚至更高，从而大幅减小滤波电感和电容的体积，实现真正的高功率密度设计。

体二极管与第三象限特性（3rd Quadrant）

四象限运行中，能量回馈时频繁涉及二极管续流。该模块在 VGS​=18 V 的同步整流状态下，反向导通压降 VSD​ 仅为 1.49 V（@25°C），反向恢复时间 trr​ 仅为 30 ns∼44 ns。这使得回馈时的效率几乎与正向驱动相同，完美契合电梯、起重机等频繁制动回馈的场景。

机械与工艺可靠性：为工业严酷环境而生

Si3​N4​（氮化硅）陶瓷基板： 具备极佳的功率循环能力（Excellent power cycling capability）。相比普通的氧化铝基板，热膨胀系数更匹配 SiC 芯片，寿命大幅延长。

铜底板优化散热（Copper base plate）： 保证了优秀的内部热扩散效率，单管热阻 Rth(j−c)​ 控制在 0.840 K/W。

集成 NTC 温度传感器： 实时监控模块内部核心温度，配合控制算法，实现精准的过温保护。

 倾佳电子 + 青铜剑：为您提供“芯片+驱动”的闭环总成方案

高性能的 SiC 模块，离不开精准、强劲的驱动“大脑”。作为基本半导体与青铜剑驱动板的双重代理商，我们深知 SiC MOSFET 在快速开关（高 dv/dt）时面临的挑战。

为了发挥出 BMS040MR12EP2B3 的最佳性能，推荐选用青铜剑专用的 SiC 驱动方案：

严格的门极电压控制： 完美适配官方推荐的 +18 V 开通与 −5 V 关断电压，有效抑制米勒效应导致的寄生导通。

高负荷抗干扰能力： 青铜剑驱动板具备极高的 CMTI（共模瞬态抗扰度），在变频器频繁的高频四象限切换中，确保门极信号绝不失真。

完善的短路保护（Desat）： 针对 SiC 短路耐受时间短的特点，提供微秒级的快速过流与短路保护。

基本半导体的这款 BMS040MR12EP2B3 双三相全桥 SiC PIM 模块，凭借其高集成度、极低开关损耗以及高达 175°C 的耐温特性，无疑是下一代四象限变频器、商用 HVAC 以及工业伺服驱动器的理想之选。

目前该规格书为 Preliminary Rev. 0.1 版本（2026年5月最新更新） ，产品正处于快速迭代与商用导入的关键期。如果您需要申请样片、索取更加详细的仿真模型，或者希望针对您的具体电路进行驱动板匹配测试，欢迎随时联系我们。倾佳电子苏州办事处将竭诚为您提供从选型、仿真到量产的全流程技术支持！

专为四象限应用设计的SiC PIM具有以下特点：

导通/关断损耗：SiC MOSFET 的导通损耗由低温度系数的导通电阻决定，可显著低于同电压等级IGBT的饱和压降；典型3.3kW系统中，SiC MOSFET（1200V）导通损耗仅7.6W，开关损耗3.7W，总损耗约11.3W，效率99.7%。与之相比，1200V级IGBT模块在相同条件下总开关损耗要高出约6倍。因此SiC PIM支持更高频率开关（上十几kHz至几十kHz），总体功率转换效率提升显著（开关损耗降低约85%）。

热阻与结温：SiC PIM模块通常采用双面陶瓷（Si₃N₄）覆铜基板和铜基板散热，具有优良的热循环能力。与IGBT模块（环境下结温≤150℃）相比，SiC器件最高结温可达175~200℃，可在更高温度下安全工作。这允许使用更少的散热器或风扇，从而减小系统体积和散热方案复杂度。

封装形式：常见SiC PIM采用工业级封装（如BASiC Pcore、Infineon EasyPIM/PrimePACK等），与IGBT ED3/FF或二极管模块形式接近。专用四象限SiC PIM如BMS040MR12EP2B3将整流桥与逆变桥两组三相桥集成在同一封装，并内置NTC温度检测，进一步节省PCB空间和互连元件。模块封装需要满足电压分布均匀、击穿耐受和可靠性要求，常见封装符合AEC-Q101/IEC 61800等标准。

并联/串联能力：SiC PIM可采用与IGBT模块类似的并联和串联方式提升功率等级，但需要注意器件特性偏差。硅基肖特基二极管并联时无需额外均衡，因为热增益（Vf上升）带来自平衡效果；而MOSFET并联则需选用同批器件、外加栅极电阻等措施平衡开关速率，避免电流集中。串联时注意一致的耐压和关断层压设计。总体而言，商业SiC PIM已具备并/串联扩展能力，但会增加控制同步和保护设计复杂度。

驱动与隔离：SiC MOSFET需要更高带宽的驱动器（低栅电阻小阻值实现快速开关）和精确的栅极电平管理。专用SiC驱动IC与隔离器（如ROHM BM61Sxx等）可与SiC PIM配合使用，提高抗干扰能力。四象限变频器通常内置高隔离的栅极驱动板，支持快速的双向能量流开关。

可靠性与寿命：SiC器件本身具备耐辐照、高温高速特点，但其热循环寿命（尤其对于功率循环）原始略逊于IGBT。然而采用铜键合线、银烧结封装和有源金属焊接等高级工艺，可显著提升热机械可靠性。例如，Wolfspeed报告指出，采用先进封装的SiC功率模块在相同条件下寿命可比传统封装提高一个数量级。总体来说，SiC PIM的可靠性已接近IGBT模块，长寿命设计可实现数十万小时的使用寿命。

成本：当前SiC模块成本明显高于相同规格IGBT模块（通常2~3倍），主要因材料和制造复杂度所致。随着产能提升和工艺成熟、集成度提升（如三相集成模块），成本有望逐渐下降。在进行成本-效益分析时需综合考虑效率提升带来的能耗节约和系统尺寸减小等收益。（中；证据：中）

表格：SiC PIM模块与IGBT模块关键参数对比

参数	SiC MOSFET PIM	IGBT模块	说明/参考
开关损耗	极低（约为IGBT的10%~15%）	高（存在尾电流）	SiC无尾电流，Eoff低约90%
导通特性	R_ds(on)较低（例如1200V级≈40mΩ级）	V_CE(sat)≈2.5V@额定电流	相同电流下SiC导通压降通常低于IGBT
热阻	较低（Si₃N₄基板+铜散热）	取决于模块设计（常见≈0.1°C/W）	SiC允许更高T_j，整体散热需求更低
最高结温	≈175~200℃	≈150℃	SiC器件可在更高温度下可靠工作
封装体积	多采用Pcore/EasyPIM等紧凑封装	ED3/FF等传统封装	同等功率下SiC系统可使用更小散热器
成本估计	高（约2–3倍IGBT）	低	初期成本高，但寿命周期能效收益更高
可靠性指标	功率循环寿命略低	高（行业成熟标准）	需高级封装技术提升循环寿命

系统级应用价值

在系统层面，引入专用四象限SiC PIM可带来多方面优化：

效率提升：SiC PIM显著降低整机损耗，提高逆变器效率和续航/节能效果。以一台典型电梯应用为例，采用SiC四象限变频器可减少制动损耗和开关损耗，整机效率可提升约2-5个百分点。提高效率意味着在长期运行中节省大量电费（高优先级；证据强）。

体积/重量/散热优化：由于SiC支持更高开关频率和结温，相同功率下所需散热器和滤波器尺寸大幅减小。例如，可以将输出电感/滤波电容体积降低20%以上，减少外部电容器数目，从而使驱动单元更紧凑，满足空间受限的应用（如机车牵引箱、电动车逆变器）。

再生效率：四象限SiC变频器实现几乎零损耗的再生控制，可在峰值制动时迅速将能量回馈。与传统制动电阻相比，系统回馈效率提高数倍（回馈效率>90%），在长运时可显著降低总能耗和热负荷（中优先；证据中）。

系统可靠性与寿命：减少热耗散元件后，系统散热需求下降，器件平均工作温度降低，有助于延长电子元件寿命。SiC模块因支持高温，可设计更高安全裕度；高级封装提高循环寿命，有助于长期无故障运行。同时，主动断路和监测功能可防止故障传播，提高安全性（中优先；证据中）。

维护便捷性：四象限PIM集成度高、智能诊断能力强，通常内置温度/电流监测接口，可实时检测运行状态。减少外部制动单元和变压器等独立部件后，系统更易于维护。模块化设计使故障替换更简单，降低停机维护成本（中优先；证据中）。

成本-效益：虽然SiC PIM初期成本较高，但综合考虑能耗节约、散热系统简化、维护成本降低等，可实现净经济效益。例如，风力发电和电梯等长周期连续运行应用，投资回收期可在2-4年内体现（中优先；证据：弱，需进一步商业数据支持）。

系统级参考架构图（示例，使用Mermaid绘制）：

mermaid

复制

flowchart LR

    AC[交流电网] -->|并网整流| R[主动整流单元
(SiC PIM)]

    R --> DC[直流母线
(电容组)]

    DC --> I[逆变输出单元
(SiC PIM)]

    I --> M[电机/负载]

    M -->|再生电能回馈| R

    subgraph 控制单元

        C[高速DSP控制器] --> R

        C --> I

    end

    subgraph 热管理

        R & I -.->|热沉/风扇冷却| T[冷却系统]

    end

图示说明：该架构示例展示了网侧主动整流和负载侧逆变各采用SiC PIM模块的四象限系统。直流母线两端配置大容量电容；控制器（DSP）同时控制整流和逆变模块的PWM；热管理系统对两个SiC PIM模块进行散热。图中标注的关键位置包括：SiC PIM所在的整流和逆变桥臂，以及为其匹配的散热装置。

图表建议：如需展示效率或损耗随开关频率/电流的变化，可采用折线图（Line Chart），清晰反映趋势。例如，X轴为开关频率，Y轴为系统效率；或X轴为负载电流，Y轴为总损耗。若展示损耗分布，可使用堆叠柱状图或饼图比较导通与开关损耗占比，直观呈现SiC与IGBT在损耗构成上的差异。

产业化与市场趋势

供应链与标准：国内外主要SiC芯片供应商包括Wolfspeed、STMicroelectronics、ROHM、Infineon、基本半导体（BASiC）等，SiC模块厂商有中航光电、士兰微、英飞凌、安森美、东芝等。四象限变频器系统的标准参考IEC 61800（可调速驱动器系列）及国家标准GB/T 12668（能量回馈效率）等。在产业链端，IGBT模块成熟、SiC功率芯片正快速国产化，自主SiC材料和功率器件进入快速扩产期。SiC PIM行业标准尚处于初步阶段，未来可能形成统一的模块封装与测试规范。

典型厂商与项目：国内四象限变频器供应商包括英威腾、汇川、富士电机、浙江正泰、基本半导体等，应用于电梯、起重、轨道牵引等场景。风力和储能系统中也开始采用SiC四象限技术。如英威腾GD880四象限变频器已应用于大功率液压马达测试；滚动轴承式风电变桨控制等对四象限性能需求也在增加。SiC PIM模块方面，倾佳电子等正在推动国产SiC模块在工业驱动中替代进口。

量产难点：四象限变频器相较传统产品技术壁垒更高，主动整流控制、电磁兼容、直流环保护等要求复杂；SiC模块量产难点在于高质量晶片及封装一致性。主要挑战包括：SiC晶片缺陷导致良率低、散热界面热阻控制、模块内部寄生电感抑制、长寿命可靠性验证等。成本也是门槛之一，短期内SiC价格仍高于硅器件。

应用场景：

电梯与起重：频繁启停、需要快速制动和高定位精度；四象限变频器与SiC PIM提升能量回收率和系统效率。

轨道交通与电力牵引：正反转、大惯量负载多，四象限控制支持高效率再生和响应性。

风电与储能：风电机组发电侧本身即是能量回馈，四象限变频器成为必要；储能系统充放电转换器天然需要双向。

工业伺服与数控机床：高动态性能要求，可受益于四象限控制的高精度和SiC带来的高频响应。

新能源车辆：车载逆变器本质上是四象限（驱动/制动）；SiC PIM推广可提高续航里程、减轻体重。

（优先级：高；证据：中——基于多家行业报告和标准需求）

未来研究方向与技术挑战

材料与器件：进一步优化SiC晶片（如垂直结构、更大晶圆）、开发高压 (>3.3kV) SiC MOSFET，以及GaN异质集成应用。研究新的散热材料（基于SiC/氮化铝等）和复合冷却技术（微通道、液冷）。引入全新半导体（如氮化镓GaN、氮化硼BN）可能带来性能飞跃。

封装与模块：探索更高功率密度封装（如SiC双极晶体管封装、高频封装技术），优化互联（内焊线替代）和导热路径。发展集成型SiC PIM（多功能集成，含驱动与保护）、基于碳纳米管/石墨烯的散热界面。提高模块的功率循环和热循环寿命，是突破点。

热管理：高功率密度下温度梯度和热点问题凸显，需要创新热管理结构。主动风冷、液冷与相变材料相结合的混合冷却方法，以及热仿真预测与在线温度监测技术，是重点研究方向。

故障保护与可靠性：四象限变频器快速切换电能流，需要完善过电压、过电流、短路等故障保护策略。对SiC模块，则需建立适合其特性的可靠性评估与失效模型（如功率循环测试数据建模）。同时，满足车规/工规等严格认证。

控制策略：设计适应高频特性的控制算法（如多层次PWM、直接矢量控制、基于模型的故障容错控制）。人工智能/大数据辅助优化控制可进一步挖掘节能潜力。支持动态电压恢复（Active damping）和无传感控制也是方向之一。

测试与验证：建立完整的四象限性能测试体系，包括双向功率循环测试、谐波测量和多工况效率测试。开发数字仿真模型（热-电-机械一体化）和硬件在环（HIL）测试平台，以加速产品验证。

（优先级：中；证据：中——综合行业洞察和学术预测）

场景适配分析

针对未指定应用场景，我们假设三种典型功率等级并分析技术适配性：

低功率 (<10kW) ：典型应用如家用或楼宇电梯、风扇HVAC系统。此级别可采用小型SiC模块或GaN器件以降低系统成本和体积，四象限控制侧重于精细制动和节能。系统对效率和PWM频率要求较低，IGBT与SiC均可胜任，但为取得领先性能可优先采用SiC PIM。

中功率 (10–200kW) ：如工业起重机、轨道制动、工业伺服驱动等。此范围推荐使用1200V级SiC PIM（或多单元并联）驱动3相电机，可充分利用SiC高频和高温性能，显著提高节能回馈。模块化设计可简化维护。此档位对可靠性和响应要求高，SiC与成熟IGBT需要综合考量，但SiC能在较高开关频率下使用更小散热器，是优选方案。

高功率 (>200kW) ：如电动机车牵引、电厂岛用泵、风力变桨/变速系统。多级拓扑（如级联H桥、三电平逆变）是常见模式，以支持高电压/电流。此级别SiC器件（包括3.3kV SiC MOSFET或IGBT+SiC混合）可被采用。四象限全SiC系统可进一步提高再生率，但需解决大功率封装与散热、并联均流等挑战。整体上，高功率场景下四象限与SiC技术将成为趋势，但经济性和技术验证仍需评估。

结论要点

四象限变频技术根本优势在于能量双向流动、主动整流和高精度控制，可在减速和逆转时节约大量能量、改善功率因数和动态性能。（优先级：高；证据强度：强）

SiC PIM通过低导通阻抗和几乎无尾流的快速开关，显著降低系统损耗，可将传统IGBT变频器的开关损耗降低≈85%。SiC器件的耐高温和高频特性使得功率密度大幅提升。（优先级：高；证据强度：强）

系统效益：采用SiC四象限解决方案，可提高系统效率、减少体积和散热要求、提升回馈效率并降低维护需求，这些改进对高运营时间和能耗敏感的应用（如电梯、轨道交通、风电）尤为重要（优先级：高；证据强度：中）。

成本与产业：尽管SiC模块成本较高，但随着国产化和规模化生产，以及节能回报的综合计算，其商业价值正逐渐凸显（优先级：中；证据强度：中）。四象限变频器市场需求在节能减排和智能制造背景下快速增长，未来技术创新和标准完善将加速其普及。

未来挑战：封装热阻管理、故障保护策略、长期可靠性验证是需要继续研究的重点；同时需要考虑不同功率级的场景适配和成本优化策略（优先级：中；证据强度：中）。

可执行建议

加快SiC模块的高温封装研发：开发具备高热导和耐热循环的SiC PIM封装工艺（如铜键合线+银烧结），提高功率循环寿命。预期收益：提升模块可靠性与使用寿命；主要风险：研发成本高，实验周期长。

优化四象限控制算法：针对四象限应用场景（频繁启停、大惯量系统）研发专用矢量控制和无传感器控制策略。预期收益：提高动态性能和再生效率；主要风险：控制算法复杂度高，需要强DSP资源和调试验证。

构建SiC产业生态：推动SiC芯片、模块与整机厂商合作，形成从材料到系统的一体化供应链。预期收益：降低采购成本，提高技术可靠性；主要风险：依赖供应商路线，与国际巨头竞争压力大。

针对不同功率段制定技术路线：根据场景功率需求，分别制定低（<10kW）、中（10–200kW）、高（>200kW）功率级的方案和商业推广策略。例如低功率可过渡到SiC，重载场景优先采用模块化SiC设计。预期收益：针对性地提高市场渗透率和技术适用性；主要风险：细分市场需求判断错误，导致资源浪费。

开展示范应用与标准制定：组织重点行业（轨道、风电、升降设备）内的示范项目，收集可靠性和经济性数据，同时参与行业标准（如GB/T、IEC）制定。预期收益：验证技术可行性和经济效益，加快市场认可；主要风险：示范周期长、投入大，短期内难见回报。

这些建议可为研发机构与产业参与者提供行动方向，旨在通过技术创新和产业协同实现四象限SiC变频器的高效发展和应用落地。
