机械应力下的铜导体表面粗糙度测量

在高频电子领域，铜导体的表面质量直接决定信号传输效率和机械可靠性。铜导体粗糙度已成为影响5G PCB和高频互连性能的关键因素。传统接触式测量易损伤样品，而光子湾共聚焦显微镜以非接触方式提供纳米级3D形貌数据，帮助工程师精准量化Sq表面粗糙度。



铜导体表面粗糙度的重要性

表面粗糙度远非单纯的外观参数。它与铜导体的服役寿命、损伤积累及信号完整性密切相关。

在动态载荷环境下，粗糙度增加会加速疲劳裂纹扩展，成为寿命可靠性的重要指示器。同时，在高频应用中，粗糙表面会放大趋肤效应，导致电流路径延长，增加传输损耗。研究显示，铜箔粗糙度每提升一定水平，高频信号衰减可能显著上升，直接影响5G基站和AI服务器的性能稳定性。

因此，精准监测铜导体表面粗糙度已成为提升寿命指标和信号完整性的核心手段。它帮助工程师从被动检验转向主动预测，降低系统失效风险。



机械应力下铜导体表面损伤特征

铜导体在实际服役中常承受反复弯曲等机械应力。采用EN 50396标准进行的双滑轮弯曲试验，能有效模拟这一过程。

以H07V-U 1.5 mm²铜导体为例，新状态下表面Sq值为0.2267 µm，主要可见生产拉丝沟槽。经过587次弯曲循环直至断裂后，Sq值上升至1.848 µm。共聚焦三维成像显示，表面出现明显材料挤出和微裂纹。

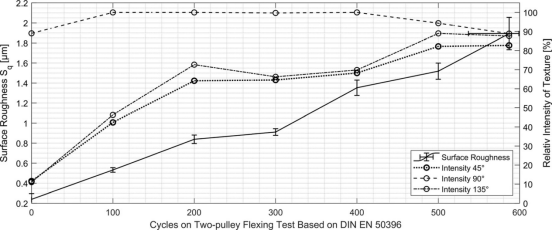

双滑轮弯曲测试循环次数

冶金剖面进一步证实：最大应力集中在表面，导致位错堆积、加工硬化及材料挤出。晶界处易形成裂纹，加速损伤累积。



测量铜导体粗糙度的技术原理

共聚焦显微镜测量

采用逐层扫描技术，生成表面三维点云数据。其核心优势在于非接触特性，避免样品损伤，同时支持复杂陡峭形貌的高斜率测量。

测量中常用Sq表面粗糙度参数，按照EN ISO 25178-2标准计算。该参数基于整个区域高度偏差，较传统Rq更全面可靠。此外，设备可进行3D表面纹理分析和角功率谱计算，量化不同方向的结构强度。

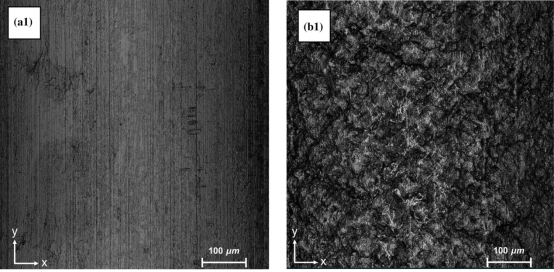

共聚焦显微镜检测铜导体表面a1（新状态）与b1强度分布

表面粗糙度随服役周期的三阶段演变规律

试验数据显示，铜导体粗糙度演变呈现明显的三阶段特征，是重要的服役寿命指示器。

第一阶段（0-200周期）：Sq参数线性快速增长，主要由初始塑性变形和位错运动驱动。

第二阶段（200-300周期）：增长放缓。位错阻挡和加工硬化效应增强，暂时抑制进一步滑移。

第三阶段（300周期至断裂）：加速上升。应力集中引发更多材料挤出和裂纹扩展，最终导致失效。

这一非线性规律通过共聚焦定期监测可有效追踪，为预防性维护提供数据支撑。

表面结构45°取向特征及其形成机理

角功率谱分析显示，加载后的铜导体表面在加载方向±45°处出现显著纹理峰值。

这一表面纹理方向特征符合Schmid剪切应力理论。在fcc铜晶体中，45°方向剪切应力最大，最易发生位错滑移。微观滑移带在宏观层面表现为定向粗糙度结构，体现了自相似性。

这一视角深化了对损伤过程的理解，也为结合纹理取向评估剩余寿命提供了新维度。



共聚焦在5G与精密制造的应用

在5G PCB制造中，铜箔粗糙度直接影响高频信号趋肤效应和传输损耗。较低粗糙度可显著减少散射损失。一项行业研究显示，采用低粗糙度铜箔可在20 GHz频段将导体损耗降低约17%。

共聚焦检测克服传统方法的局限，支持非接触、批量化质量控制。在精密制造中，它助力PCB工艺优化和电缆可靠性评估，推动铜导体质量控制向智能化升级。

铜导体粗糙度的共聚焦测量，揭示了机械应力下的损伤机理与演变规律。从Sq参数的三阶段变化到45°纹理特征，再到5G高频应用实践，它为非接触表面计量提供了可靠工具。
