信捷PLC编程口复用不改触摸屏连接借用串口转以太网模块实现数据双通道应用案例

一、背景：当高效产线遭遇“通讯瓶颈”

在工业自动化领域，信捷XC/XD系列PLC以其高性价比和稳定性，广泛服务于包装、木工、纺织等机械设备中。然而，随着“智能制造”与“MES系统”的普及，江苏某汽车零部件配套企业的设备主管肖工，正面临一个棘手的难题。

该公司的车间内有15台采用信捷XD系列PLC的老式数控焊机。随着质量溯源体系的推行，管理层要求实时采集每台焊机的电流、气压和焊接次数数据，并上传至MES系统。肖工发现，原有的生产模式陷入了困境：

改造之“痛”：每台PLC仅有一个编程通讯口（MD8圆口），平时连接着触摸屏。如果要接入MES，就必须频繁插拔通讯线，要么暂停触摸屏操作，要么放弃编程调试。产线一停，损失就是每分钟数千元。

距离之“殇”：工程师调试程序必须蹲守在设备旁，拿着笔记本连着短短一两米的串口线，无法在办公室远程诊断。

环境之“扰”：车间里大功率设备多，现场干扰强，传统的串口通讯偶尔数据出错，排查起来异常困难。

就在肖工一筹莫展之际，由捷米特推出的JM-ETH-XJ以太网通讯处理器，以“极简改造”的方案进入了他的视野。

二、核心硬件：捷米特JM-ETH-XJ的“破局”亮点

JM-ETH-XJ是捷米特专为信捷XC/XD/XL系列PLC打造的工业级以太网模块。它并非一块简单的协议转换器，而是一个集“硬件复用、极速改造、多主站通讯”于一体的智能通讯桥接设备。

1. 核心硬件与安装优势：极简改造，不影响原有生产

面对车间紧张的订单交付压力，停产改造是肖工最不能接受的。JM-ETH-XJ的模块化设计解决了这一痛点：

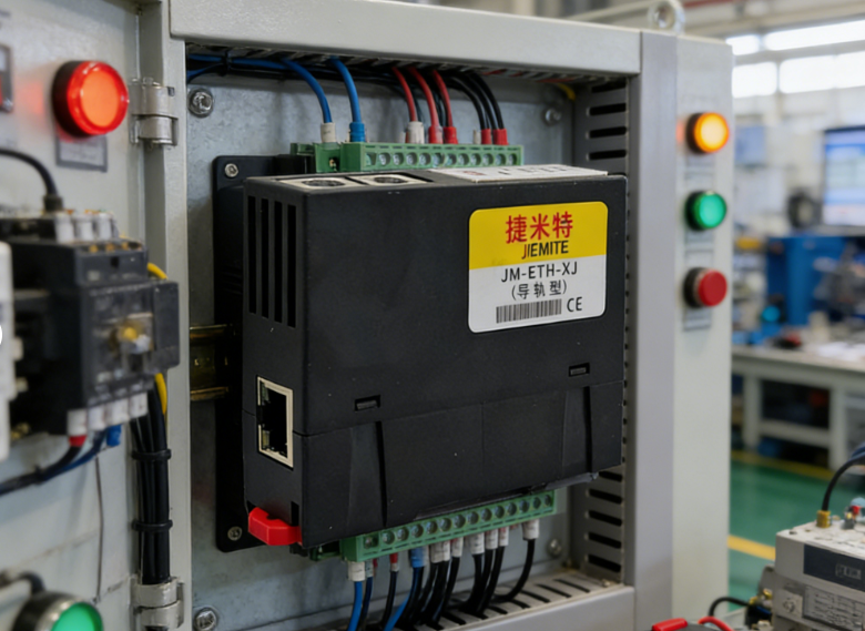

导轨式安装，零难度部署：模块采用标准35mm导轨设计，肖工的团队只需将它卡在原有的电气柜空闲导轨上。无需打孔、无需重新规划柜内布局，更不需要改动原有设备的结构。

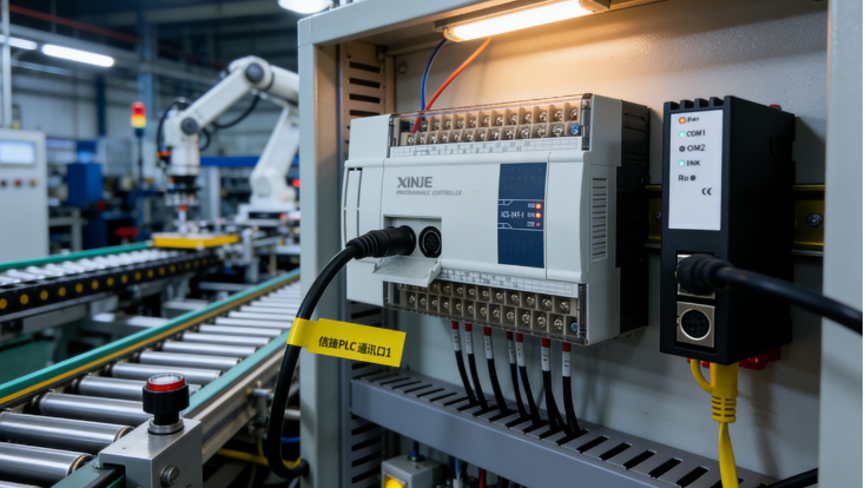

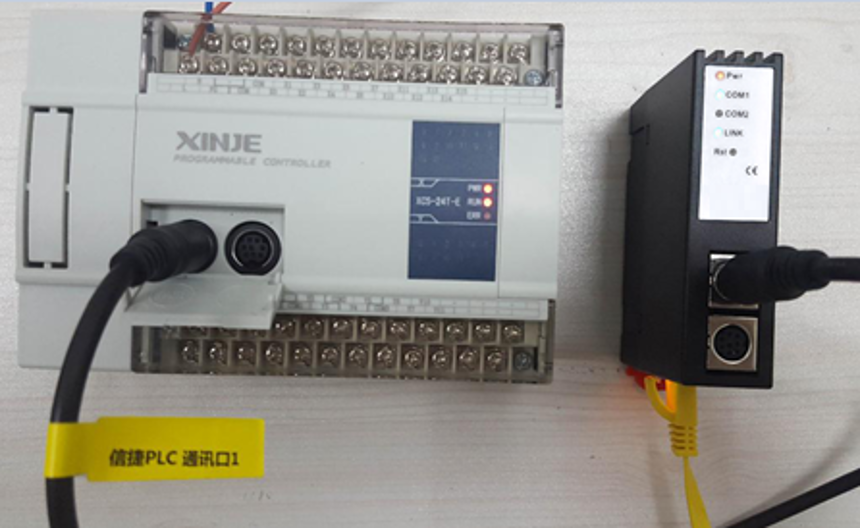

不占用原生口，三路通讯并行：这是肖工最为看重的亮点。JM-ETH-XJ的COM1口通过专用线缆直连PLC的MD8编程圆口，同时模块上复用的X2接口无缝接回了原来的触摸屏。

改造前：PLC只“认识”触摸屏。想用电脑监控，必须拔掉触摸屏线。

改造后：PLC的编程口相当于被“扩展”了。上位机通过网线读PLC数据、触摸屏通过X2口读PLC数据、工程师用手提电脑通过Wi-Fi修改程序，三者同步运行，互不干扰。

双供电模式，适应复杂工况：部分老旧设备控制柜内24V电源端子紧张。JM-ETH-XJ支持直接从PLC编程通讯口取电，省去了排线布电的麻烦；而在长距离或高干扰场景，又可外接24VDC独立供电，确保稳定性拉满。

2. 软件与协议亮点：打通MES“最后一公里”

硬件装好了，怎么把数据交出去？

原生适配，编程无感：肖工在办公室里打开信捷XCP Pro编程软件，发现只需在通信设置里选择以太网，输入模块的IP，就能像本地串口一样进行程序上下载、RUN中写入和实时监视。调试距离从“必须站在机床边”变成了“坐在中控室”。

双协议支撑，组态无忧：车间中控室用的是组态王软件。JM-ETH-XJ内置信捷以太网协议+Modbus TCP服务器。组态王直接选择Modbus TCP驱动，软元件地址自动对应，免去了地址映射的繁琐配置，数据刷新速度比原来串口快了几十倍。

高级语言对接，MES轻松抓取：对于此公司的MES系统（C#开发），工程师通过Modbus TCP快速读取PLC内的D区和M区数据，打通了设备层与管理层的数据通道。

多主机连接：模块支持最多6台PC（电脑）同时采集数据。这意味着生产部看产量、设备部看状态、质量部看参数，可以并行不悖。

3. 运维亮点：零基础快速上手与远程升级

WEB网页配置：即便是不懂复杂协议的电工，插上网线、输入IP，通过浏览器就能完成模块的参数设置和运行诊断，还能设置密码保护，防止误改。

固件终身升级：捷米特支持以太网在线固件更新。这意味着未来信捷推出了新协议，或者需要增加新的功能，肖工无需更换硬件，远程点击升级即可永久免费迭代。

三、使用前后对比：从“孤岛”到“互联”的蜕变

对比维度	改造前（串口时代）	改造后（以太网时代）
通讯效率	串口轮询慢，易受干扰，数据采集频次低，无法实时反映故障。	以太网高速通讯，数据刷新毫秒级，MES 系统实时展示焊机状态，故障自动弹窗报警。
调试与维护	工程师必须携带笔记本到现场，趴在地上插拔电缆进行调试，单次调试准备时间超过 10 分钟。	工程师在中控室或异地通过捷米特模块远程连接，随时监控程序逻辑，RUN 中写入功能让工艺优化立竿见影。
系统协同	PLC 只能连接一台触摸屏，新增上位机必须占用编程口，导致触摸屏离线。	三路通讯同步运行：触摸屏正常显示，电脑在线编程，MES 后台采集数据，互不干扰，解决 “独占” 痛点。
部署成本	传统方案需拉长距离 RS485 线，加装中继器，施工复杂且故障率高。	极简改造：35mm 导轨安装，从 PLC 取电，无需重新布线，单点改造时间从半天缩短至 10 分钟。

实施捷米特JM-ETH-XJ方案后，此公司的15台焊机在一个周末即完成了全部改造，没有影响周一的生产计划。

四、项目总结

在制造业数字化转型的浪潮中，如何低成本、高效率地打通老旧设备的数据链路，是企业面临的最大挑战。捷米特JM-ETH-XJ通过其“极简改造、零口占用、多协议兼容”的设计，不仅为信捷PLC赋予了以太网的生命力，更让此公司这样的中小企业，无需“推倒重来”便能迈出智能工厂的坚实一步。

对于还在为设备联网而烦恼的工程师们来说，一块导轨上的小模块，或许就是打开工业互联网大门的钥匙。
