高厚径比，你的PCB版图上真正的“隐形设计坑”

“X工，您这块板子厚径比超标了，我们做不了，得重新设计。”

如果你是layout工程师或者硬件工程师，相信对于这句话并不陌生。在设计交付打样前，你是否无数次因为“厚径比”这个问题，被PCB厂商泼回冷水？明明在电脑里走的线、打的孔都很精致，怎么就超出了供应商的制造能力？等你拿着板子返工、微调，项目的工时和报价悄然膨胀，更别提还有潜在的交期延迟。

今天，小编就带大家一起聊聊PCB中这个让工程师糟心的“厚径比”。



什么是PCB厚径比？



厚径比，是PCB板厚与其最小孔径之间的比值，计算公式为：PCB厚度÷最小孔径

行业内通常简单理解为：板子越厚、打的孔越小，这个比值就越高。当前大部分PCB制造商拥有常规生产能力的厚径比极限约为10:1。而在IPC-6012及IPC-2226等国际标准中，对于一般通孔机械钻孔厚径比严格建议控制在≤8:1，激光钻孔建议控制在≤10:1的范围内。





高厚径比如何破坏PCB可制造性？



千万别小看这个比值，一旦超标，它将直接引爆加工瓶颈。

● 钻孔难度激增：高厚径比意味着需要在厚板上钻极细的孔。钻头穿过铜层、PP和玻纤时极易发生偏心或断裂。更可怕的是，深孔加工中排屑困难，钻屑堆积率可达80%，导致孔壁粗糙、灯芯效应甚至孔偏报废。

● 电镀均匀性失衡：根据电场分布原理，深孔内的电流密度仅为孔口的几分之一。行业数据显示，当厚径比突破12:1时，直流电镀的孔心铜厚可能仅为孔口的30%，会出现孔口铜层过度沉积、孔底铜层薄弱甚至无铜的“狗骨效应”，直接导致信号开路或耐电流不足。

● 层压可靠性下降：高厚径比的板子在压合过程中，由于钻孔密集且板材受力不均匀，容易出现层间分离、树脂空洞等内部品质隐患，在经历回流焊高温后引起爆板分层。



实战案例：车载BMS板的设计误区



去年，一位从事汽车BMS控制的工程师李工找到我们。他的团队设计了一块2.0mm厚的多层PCB，上面布满了大量0.15mm的过孔进行密集扇出。板子送去原型制造时，直接被厂商判定“高厚径比超限”，不仅报价骤升了40%，还被告知电镀良率不足85%。

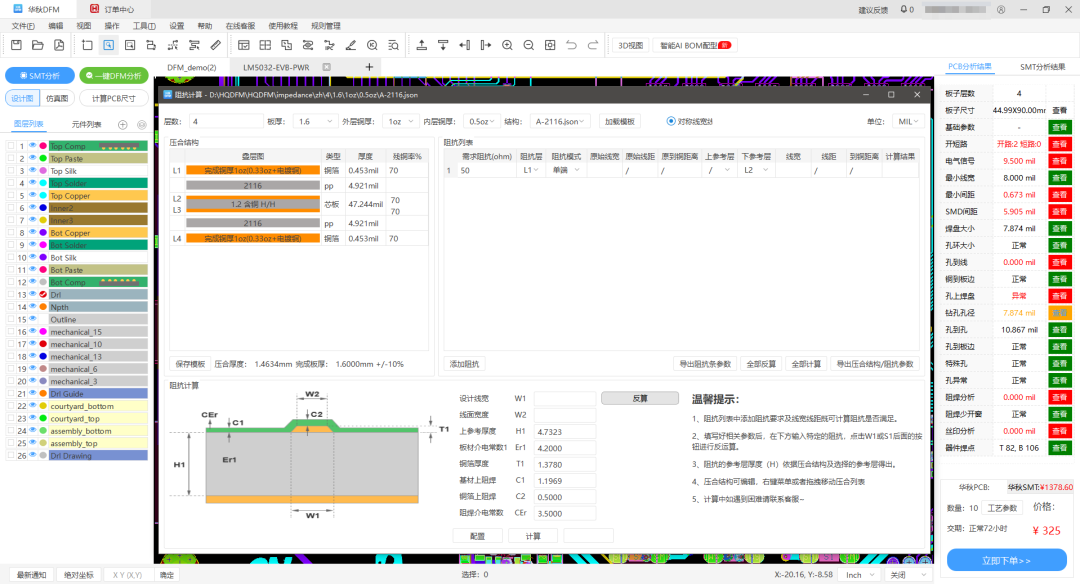

李工百思不得其解。在我们的建议下，他导入了华秋DFM软件进行分析，仅仅几秒钟后，软件就精准报错：在160多处高厚径比风险项中，软件清晰地标注出了电镀薄弱区域与孔壁断裂隐患。借助软件的精准定位，他迅速将0.15mm的信号过孔替换为0.2mm，并把部分分布过于密集的过孔分散排布，最终厚径比重回8:1安全区。厂方的电镀工序一次通过，良率直逼98%，不仅避免了一次报废的损失，更成功保障了项目的交付节点。





如何优化厚径比？华秋DFM最优方案

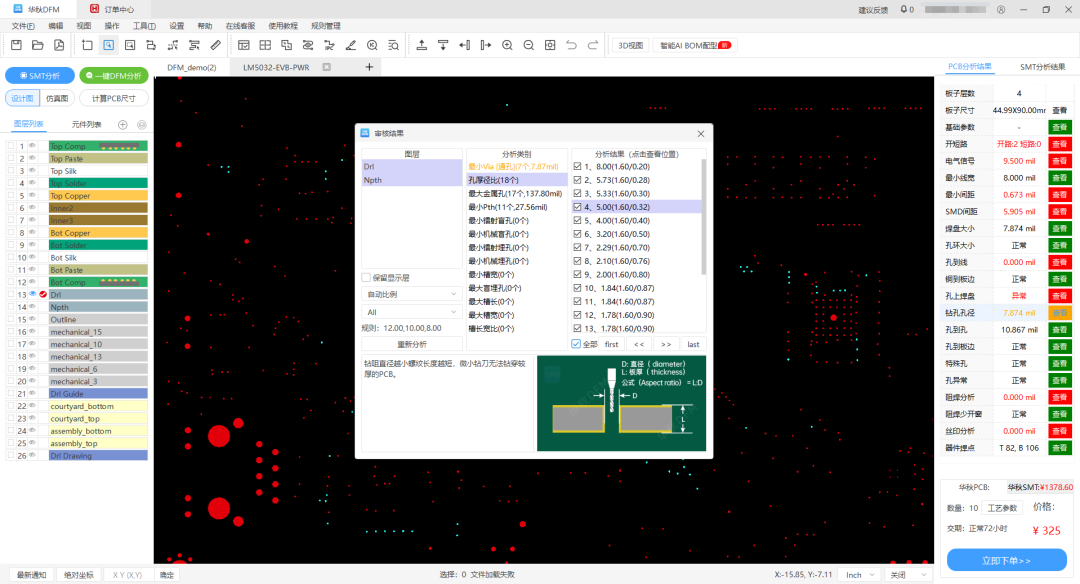

为了解决厚径比带来的困扰，工程师往往尝试优化PCB材料和厚度、优化过孔分布以及采用激光钻孔等特殊工艺。而在华秋DFM这款专业性分析工具面前，这些优化措施不仅只停留在“理论”上，更能在“设计端”被彻底量化——华秋DFM能够对设计文件一键执行超过1200项检查规则。工程师能精准定位设计图纸中所有违规的钻孔与过孔，直接获取清晰的违规清单和修改建议。在软件的“孔分析”功能中进一步拆分出“镭射孔”与“机械孔”两类，针对高密度PCB精细化工艺独立分析，能帮助工程师更轻松地区分工艺类型，提前规避生产隐患。

同时，华秋DFM配套的阻抗计算和多板合拼功能，不仅有效规避了高厚径比带来的高额费用，更在不增加任何硬件成本的前提下，为后期的SMT贴片、组装良率保驾护航。



总结





作为一名资深的电子工程师，我们的战场早已不止于电路图的连通。在面对PCB厚径比这个“隐形设计坑”时，别再等到生产打样时才被驳回重做。

选择华秋DFM，让它成为你电脑里的常驻“驻厂质检专家”——快速识别工艺误区，一键输出高精确度的Gerber、BOM及坐标文件，精准优化产品制造流程。

免费使用、高效提升！你离高效的板厂沟通和一次性的投板成功，仅差这一步下载。
