测试测量实验室中的射频互连：从精密电缆到适配器的全链路方案

在射频研发与计量实验室里，矢量网络分析仪（VNA）、信号源、频谱仪等精密仪器的测量精度，往往取决于完整的射频互连链路。很多测试误差并非因为仪器故障，也有可能是电缆、接头、适配器选型或装配不当造成。本文将从电缆选型、连接器装配、适配器选配三个维度来梳理射频链路设计思路。

一、精密测试电缆的选型与使用规范

常用的测试电缆主要分为半刚性电缆与柔性相位稳相电缆。

半刚性线缆多采用铜包铝外导体，成型后尺寸固定，阻抗一致性好，常用于固定工位的永久布线。

在需要频繁挪动、反复插拔的场景下，则应优先选用相位稳定的柔性电缆。

需要注意的是，射频线缆受环境温度变化及弯折影响，其电长度会发生改变，导致阻抗和相位出现明显漂移，因此无法用于高精度的相位参数测试。在实际操作中，要严格遵守最小弯曲半径规范，过度弯折会破坏内部发泡绝缘层，造成损耗骤升。另外，长期闲置的线缆需要收纳规整，避免重压挤压屏蔽层。

精密型 SMA 母头转 Mini SMP 母头适配器

二、精密连接器的装配与日常维护

精密连接器接口常用包含SMA、3.5mm、2.92mm等，不同规格不能盲目互换。接头拧紧必须使用配套定扭矩扳手，依靠经验徒手拧接极易出现两种问题：扭力过小，接触面存在间隙，使驻波比（VSWR）恶化；扭力过大则会损伤内部插针，甚至导致整根线缆报废。

日常维护上，频繁使用的接头容易沾染粉尘、金属碎屑，需要无水异丙醇蘸取无尘棉签清洁触点。一旦发现接头氧化发黑或出现机械磨损，应及时更换，避免因间歇性接触不良引入随机测试误差。同时，操作时建议佩戴防静电手套，避免手指直接接触触点。

三、适配器的合理搭配与链路精简

适配器主要用于不同接口之间的转接，常用的是BNC转SMA、N型转3.5mm。其选型原则是符合50Ω标准阻抗，且具备低驻波、宽频带的特性。在实际应用中，链路中每增加一个适配器，就会增加一处信号反射点和插入损耗。因此全链路设计尽量减少转接数量，能用一根定制跨接线就不用多只适配器拼接。做高精度校准测试时，还要选用配套精密校准件抵消转接带来的系统误差。

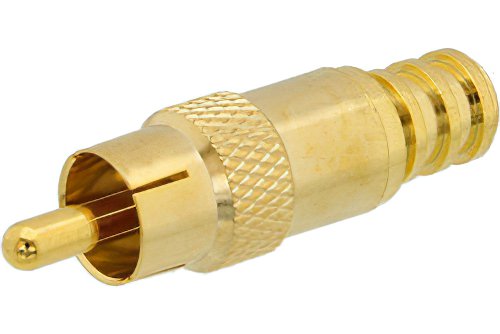

75 欧姆 RCA 公头精密型连接器，中心pin针焊接工艺/铜套压接工艺，适用于同轴电缆 PE-B159

总之，射频测试链路是一个系统性工程，电缆、连接器、适配器环环相扣，任何一个配件的选型失误都会拖累整体的测试结果。Pasternack拥有全系列射频产品，涵盖DC~40GHz稳相测试电缆、各类精密转接适配器以及标准校准套件。所有产品出厂前均100%测试，现货选型便捷，能够帮助研发人员一站式搭建实验室全链路精密互连系统，从而最大程度降低由互连器件带来的测量偏差。
