在新能源汽车、光伏逆变、工业变频、轨道交通等领域，功率半导体模块是不折不扣的 “动力心脏”。它负责电能转换、电流控制，长期工作在大电流、高温度、频繁启停的严苛环境里。模块能不能用得久、稳不稳、散热好不好，封装焊接工艺是决定性一环。而今天要说的真空共晶炉，就是当下高端功率半导体模块封装里，越来越主流、不可替代的核心设备。

一、先搞懂：什么是功率半导体模块？它最怕什么？

我们日常听到的 IGBT 模块、MOSFET 模块、SiC 碳化硅功率模块，都属于功率半导体模块。简单理解：一堆功率芯片 + 基板 + 外壳组合在一起，形成一个大功率 “电开关”。

它的工作痛点非常集中：

发热巨大：大电流工作下，芯片温度轻松破百摄氏度，散热差就会烧坏、老化、性能衰减；

焊点容易出问题：芯片和基板之间的焊接层，一旦有气泡、空洞、氧化，热量散不出去，局部高温会直接导致模块失效；

寿命要求高：车载、工业、军工场景，要求模块耐高低温、耐震动、长期稳定，普通焊接工艺扛不住；

第三代半导体（SiC/GaN）对工艺更挑剔：新材料芯片硬度高、耐高温，传统焊接极易出现裂纹、虚焊。传统大气焊接、普通回流焊，最大短板就是焊点空洞多、易氧化、热阻大，只能满足低端产品。想要做中高端、车规级、工控级功率模块，就必须升级工艺 ——真空共晶焊接就此成为行业首选。

二、真空共晶炉到底是干啥的？原理通俗讲

很多人看到 “真空共晶” 觉得专业难懂，拆开来讲其实很简单。

1. 什么是共晶焊接？

普通焊锡需要高温熔化金属，而共晶焊料是特殊合金（金锡、锡银、金硅等），它能在远低于芯片、基板本身熔点的温度下熔化，像胶水一样把芯片和基板牢牢 “粘” 在一起。

冷却后形成的焊接层，导电好、导热快、强度高，天生适合大功率器件。

2. 为什么一定要 “真空” 环境？

在空气中焊接，氧气、水汽会让焊料和金属表面氧化，产生氧化皮；加热过程中，空气被封在焊点里，形成空洞（气泡）。
空洞就像墙壁里的空心砖：看着没问题，导热、强度都会大打折扣。

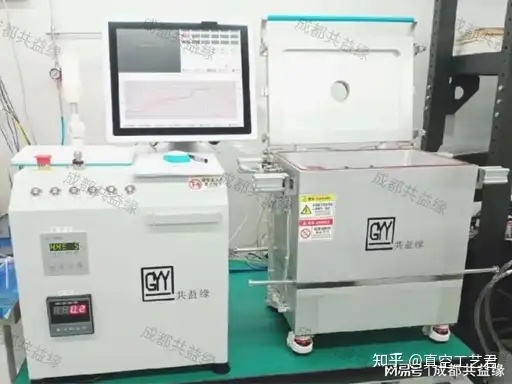

真空共晶炉，就是把整个焊接腔体抽成高真空，隔绝氧气、排净空气，再完成升温、熔化、焊接、冷却全过程。
全程无氧、无空气干扰，从根源解决氧化、空洞、虚焊三大难题。

3. 真空共晶炉的核心工作流程（简化版）

把装好芯片、焊料、基板的模块工装放入炉腔；

关闭炉门，启动真空泵，快速抽至设定真空度；

按照预设曲线精准升温，让共晶焊料均匀熔化、浸润；

恒温保温，让焊料充分结合，排出内部微量气体；

匀速降温，焊料凝固，形成致密、无空洞的焊接层；

破真空、开门，取出成品模块。

整套流程温度、真空度、升降温速率全自动化控制，重复性强，适合批量生产。

三、对比传统工艺：真空共晶炉的四大核心优势

放在功率半导体模块场景里，真空共晶的优势一目了然，也是它逐步替代传统工艺的原因。

1. 空洞率极低，散热能力大幅提升

传统大气焊接空洞率普遍在10% 以上，高端要求根本达不到。
真空共晶炉可将空洞率控制在 1% 以内，高端机型甚至空洞率接近于“0”。
焊点致密无气泡，热阻更小，芯片热量传导顺畅，同等工况下芯片温度更低，老化速度明显变慢。

2. 杜绝氧化，焊点强度高、寿命长

真空环境隔绝氧气，金属表面不会生成氧化膜，焊料与芯片、基板实现原子级结合。
焊接层剪切强度高，耐震动、耐冷热循环，完美适配车载、轨道交通、户外工控等恶劣工况，模块整体使用寿命显著延长。

3. 温控精准，保护精密芯片不裂

功率芯片（尤其是 SiC 碳化硅芯片）对温度极其敏感，局部温差过大极易出现芯片裂纹。
真空共晶炉采用多组独立控温系统，腔体温度均匀性好，温差可控制在 **±1℃以内 **，升降温速率平稳，有效避免热应力损伤芯片。

4. 可实现无助焊剂焊接，洁净度更高

传统焊接需要大量助焊剂，残留会造成漏电、腐蚀、信号干扰。
真空共晶工艺可搭配甲酸还原、真空环境完成无助焊剂焊接，焊点干净无残留，满足车规、军工、高端通信的高洁净要求。

四、主流应用场景：覆盖功率半导体全产业链

如今真空共晶炉已经深度渗透功率半导体各个细分领域，不同场景会搭配不同真空度、加热方式的机型。

1. 新能源汽车车载功率模块

这是目前需求量最大的场景。整车电控、电机控制器、车载充电机，核心都是 IGBT、SiC 功率模块。
车规级要求：耐高低温冲击、高抗震、低失效。真空共晶工艺是当前车载高端功率模块的标配工艺，也是国产车企、功率器件厂商提升产品可靠性的关键。

2. 光伏逆变器、储能变流器

光伏、储能设备常年在户外运行，温差大、湿度高，对模块稳定性要求严苛。
真空共晶焊接的高导热、高耐候特性，能保证逆变器、储能系统常年稳定运行，降低运维成本。

3. 工业变频、伺服驱动、电源设备

工厂变频器、高压电源、工业伺服系统，长期满负荷运行，发热量大。
采用真空共晶工艺的功率模块，散热好、故障率低，适合工业连续化生产场景。

4. 轨道交通、舰船、军工电子

高铁、地铁、舰船以及军工装备里的功率器件，属于高可靠等级产品。
不仅要求低空洞、高强度，还要求气密性、抗极端环境，真空高精密共晶炉是这类高端模块封装的核心装备。

5. 第三代半导体（SiC/GaN）模块

碳化硅、氮化镓等宽禁带半导体，是下一代功率器件的主流。
这类芯片工作温度更高、材料特性特殊，传统工艺极易产生裂纹、虚焊，真空共晶是目前适配第三代半导体最成熟的封装工艺。

五、行业现状：国产设备崛起，助力功率半导体国产化

前几年，高端真空共晶炉长期被进口设备垄断，不仅售价高昂，售后响应慢、维护周期长，一定程度上制约了国内功率半导体产业向高端突破。可喜的是，近年来国内装备企业持续攻坚，技术实现跨越式发展。成都共益缘便是其中代表，其自主研发的真空共晶焊接设备，在真空度、温控精度、空洞控制、整机稳定性等核心指标上，均已达到国际主流水准。依托自研正负压焊接工艺专利，设备可将焊接空洞率稳定控制在 1% 以内，搭配高精度温控系统，能有效保护芯片、提升焊点可靠性。相比进口产品，国产设备性价比优势显著，同时具备售后响应快、工艺方案定制灵活、贴合国内产线使用习惯等亮点，深受各大厂商认可.国内功率半导体、新能源、第三代半导体产业进入高速扩张期，市场对高端真空共晶炉的需求持续走高，旺盛的需求也反过来推动国产封装装备不断迭代升级。如今对于功率半导体厂商而言，想要打造高端产品、顺利拿下车规、工控、军工等高等级订单，真空共晶工艺与配套设备早已成为行业绕不开的标配，而以成都共益缘为代表的国产设备，也正成为众多企业升级产线、实现降本提质的优选。
