静态功耗降低36%!艾为电子发布AWA88188精准破解AI眼镜续航痛点

描述



电子发烧友网报道(文/莫婷婷)2026年6月3日,由芯原微电子(上海)股份有限公司主办的“第十六届松山湖中国IC创新高峰论坛”在东莞松山湖举办。酷芯微、安凯微、艾为电子、芯视元、物奇微、思特威等多家企业带来自家面向“AI眼镜”的创新IC新品推介。

上海艾为电子技术股份有限公司产品总监吕洋介绍,公司是国内唯一全面布局硬件、软件、算法及总线协议等核心技术的厂商。他分享了关于AI革命对音频发展的三大核心思考:

一是音频是AI的核心入口。音频是AI最自然的核心交互入口其数据量是文字的12倍,是天然的数字入口。因此,攻克户外风噪等复杂声学难题、保障高质量的语音上行传输至关重要。

二是随着Physical AI的兴起,NPU与DSP等端侧算力能够提供毫秒级的实时响应,并有效解决隐私与合规问题,成为云端AI的强力补充。在这方面,公司会发展NPU/DSP/先进技术。

三是超低功耗/小型化、集成化趋势,艾为将通过先进封装等新技术,持续在芯片尺寸缩减与功耗控制上协同发力。

针对AI语音交互场景,艾为大力布局AI NPU,吕洋介绍了三款产品,第一款是通用NPU系列AWA89501,AI离线语音交互、AI降噪,用于智能家居、安防、AI玩具。第二款是低功耗NPU系列有AWA89605,超低功耗uA级唤醒、AI降噪,用于可穿戴设备AI眼镜。第三款是高性能NPU系列AWA89XXX,更大算力、3rd算法生态支持,用于可穿戴设备、AI眼镜。

在AI眼镜领域,艾为电子被誉为“AI眼镜小王子”,在论坛上,公司重磅发布了旗舰级智能音频功放芯片AWA88188,精准击中了AI眼镜“小空间、长续航、高音质”的核心痛点。

艾为电子

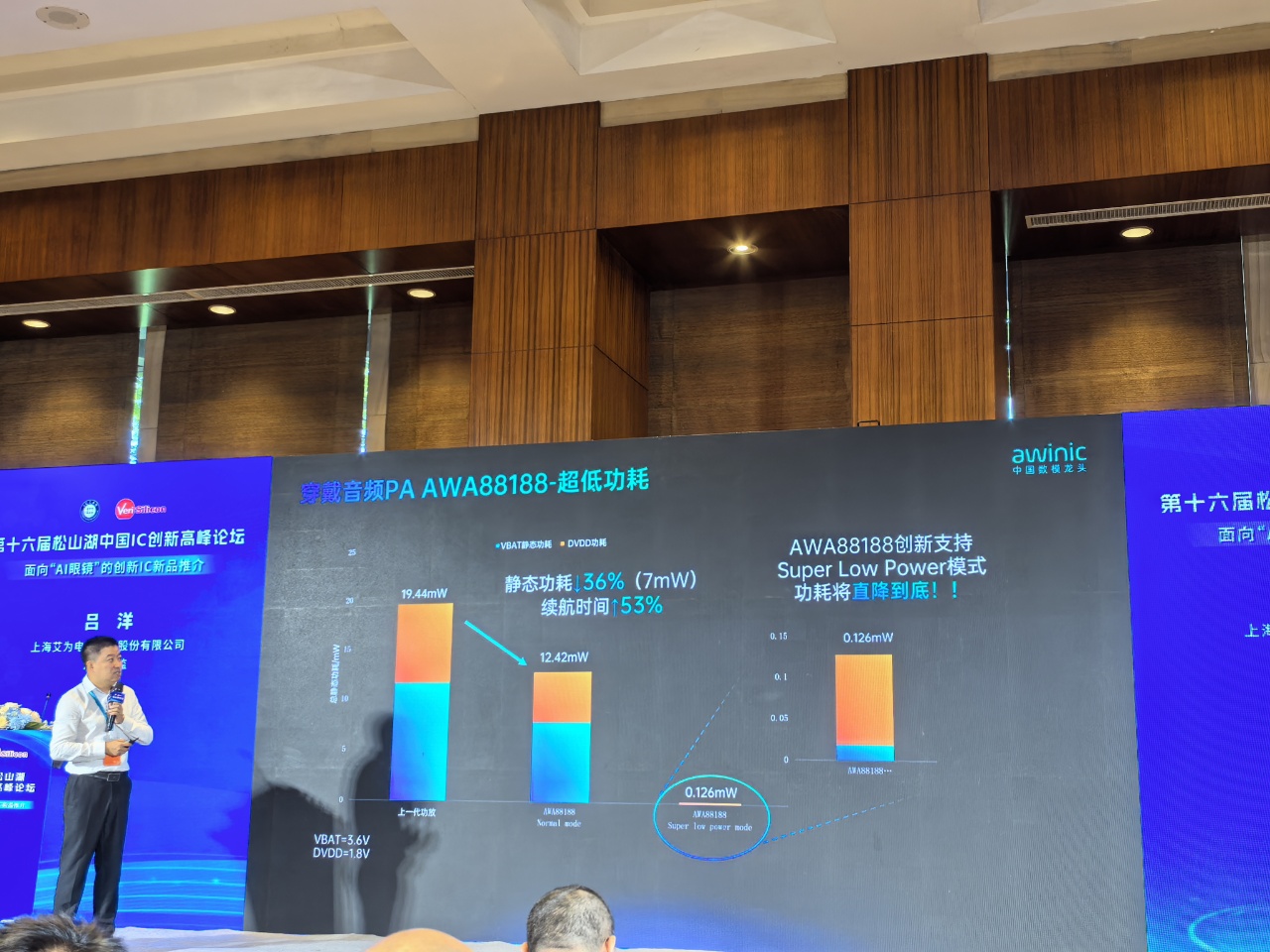

音频播放场景是核心耗电的大户,作为艾为首款采用55nm BCD先进工艺的产品,AWA88188在功耗与尺寸上实现了跨越式突破。吕洋给出一组数据:静态功耗同比降低了36%,AW88188创新支持Super Low Power模式功耗将直降到底。芯片面积仅为3.018mm²,配合免电感方案使布板面积节省50%,完美适配AI眼镜狭小的内部空间。无论是当前主流的双颗配置,还是未来可能演进的四颗方案,都能轻松容纳。

艾为电子

除了极致的低功耗与小尺寸,AWA88188还内置了算力高达200MCPS的自研“飞天DSP™5.0”。这一端侧算力的注入,使得芯片摆脱了对外部平台算力的依赖,能够独立承担AI杂音抑制、气流音消除以及AI声扬环绕等复杂算法。无论是户外风噪环境下的清晰通话,还是沉浸式的空间音频体验,AWA88188都能提供高保真的音质保障。

吕洋指出,新形态的AI眼镜、AI 机器人、手持云台、户外录音产品等设备,上行算法处理在极小算力要求下,行业暂无特别好的解决方案。为此,艾为重磅推出了“艾为帝江™”上行音频算法系列,涵盖风噪抑制、回声消除、声源定位等核心功能。

凭借完备的技术方案,艾为电子已与Meta、Rokid、小米、雷鸟创新、阿里(夸克)、XREAL等全球95%以上的AI眼镜头部品牌达成深度合作,产品累计出货量超亿颗。特别是近期对Rokid的战略投资与合作,标志着艾为正从单一的芯片供应商向“芯片+算法+生态”的全栈方案提供商转型。
