芯谷科技—D02 低功耗全极霍尔开关

一、产品概述

       D02 是芯谷科技（Silicore）推出的一款低功耗全极霍尔开关，专为电池供电的便携式电子设备设计。该产品通过检测施加的磁通量密度，提供数字输出信号以指示磁场状态，典型应用包括翻盖手机的 ON/OFF 开关等场景。
        其核心优势在于微功耗设计——在 2.7V 供电电压下，典型功耗低于 10μW，极适合手机、笔记本电脑等对功耗敏感的电池供电系统。同时，基于斩波放大器架构的设计，使磁性开关点精确且对工艺偏差、温度变化及机械应力不敏感。

二、主要特点

三、电气参数（严格依据规格书）

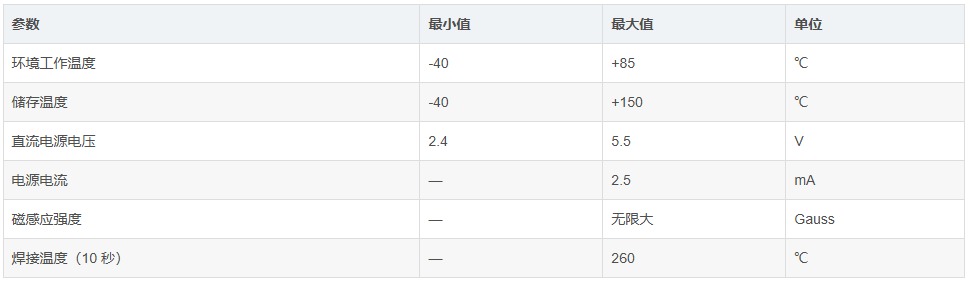

3.1 绝对最大额定值

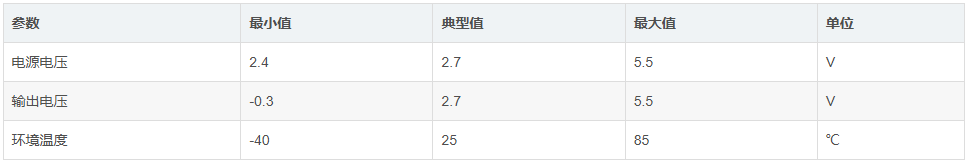

3.2 推荐工作条件

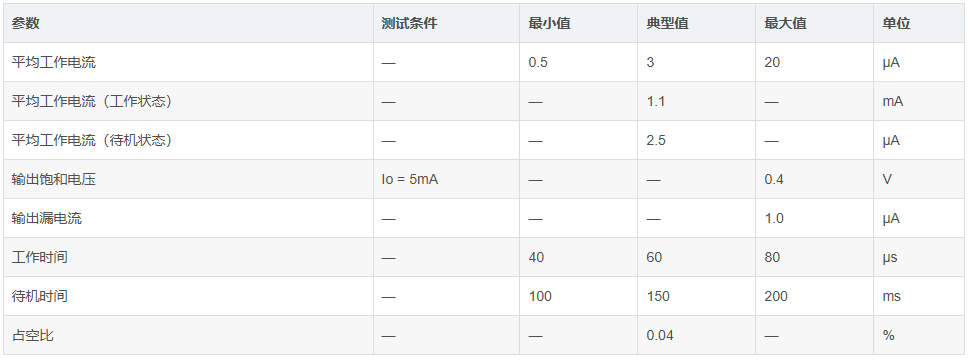

3.3 电特性

3.4 磁特性

     注：全极工作模式意味着无论磁场方向（N 极靠近或 S 极靠近），只要磁感应强度绝对值超过 BOP 阈值，输出即翻转为低电平；磁场减弱至 BRP 以下时恢复高阻态。

四、封装与管脚

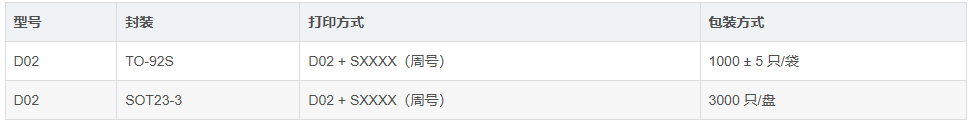

4.1 封装形式

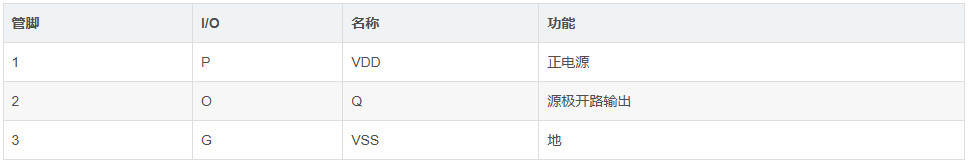

4.2 管脚定义
SOT23-3 封装：

TO-92S 封装：

五、功能框图与工作原理

D02 内部由以下核心模块组成：

偏置电路：为霍尔探测器和斩波放大器提供精确、温漂免疫的电流源

振荡器 + 音序器：控制工作与待机周期的时序，典型工作周期约 60μs，待机周期约 150ms

上电复位（POR）：检测电源斜坡，确保数字电路正确初始化

斩波放大器：动态消除失调电压与闪烁噪声，提升检测分辨率

迟滞控制：提供稳定的开关阈值，避免磁场抖动导致的输出震荡

工作占空比仅约 0.04%，使得平均功耗几乎等于待机功耗，是实现超低功耗的关键。

六、应用场景与推广方向

6.1 传统优势应用

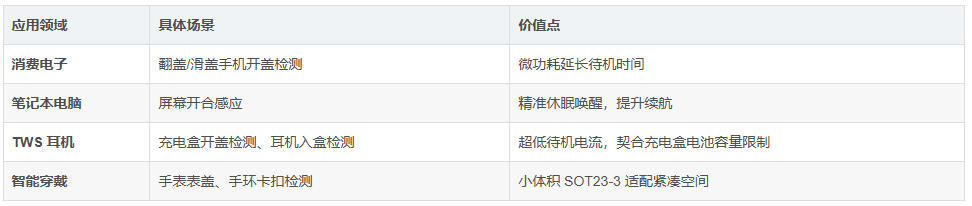

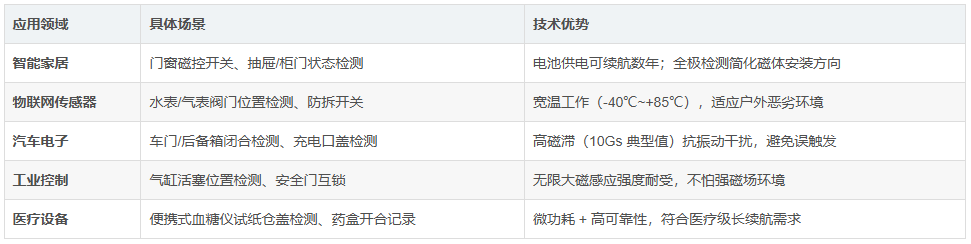

6.2 新兴拓展应用

6.3 方案设计建议

磁体选型：推荐使用钕铁硼（NdFeB）小磁片，距离芯片 3~10mm 即可可靠触发（依据 BOP 典型值 25Gs 估算）。

上拉电阻：输出端 Q 为源极开路结构，需外接上拉电阻（典型 10kΩ）至 VDD 或 MCU I/O 电压域。

Layout 注意：滤波电容 C1 紧贴 VDD 与 VSS 引脚；霍尔敏感面为芯片丝印面，磁体应对准该面垂直入射。

功耗优化：利用芯片自带的间歇工作模式，无需额外软件控制即可实现自动降功耗。

七、封装尺寸速查

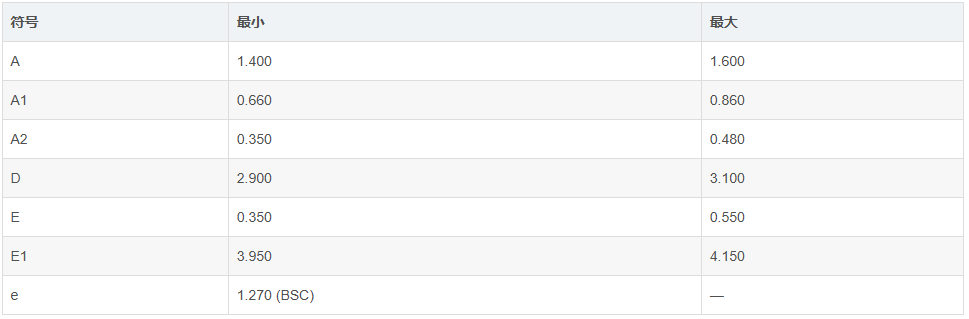

TO-92S（单位：mm）

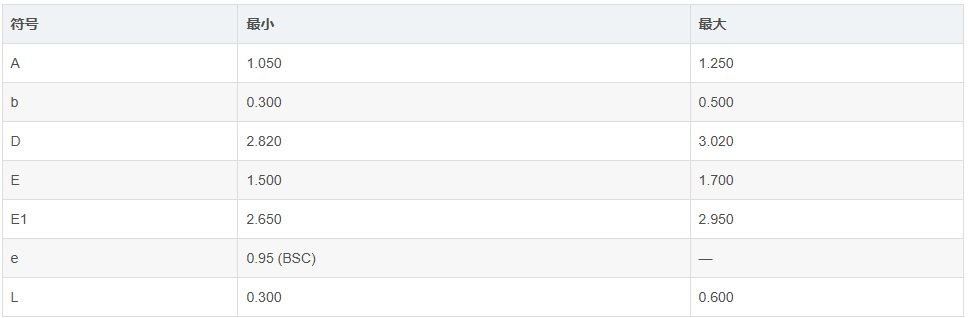

SOT23-3（单位：mm）

九、总结

      D02 凭借其 <10μW 微功耗、全极检测、宽压供电、高环境适应性 等核心优势，已成为电池供电设备中磁控开关的理想选择。无论是传统消费电子，还是新兴的物联网、智能家居、汽车电子领域，D02 均能以极低的系统成本实现可靠的磁场检测方案。
      芯谷科技（Silicore） 持续致力于为客户提供性能更佳、质量更优的集成电路产品，D02 低功耗全极霍尔开关是您磁控应用的不二之选。

      如需了解更多关于 D02 的详细信息和技术支持，欢迎访问 Silicore 芯谷科技官方网站 www.silicore.com.cn，或联系我们的技术支持团队。
