ProfiNet转CCLINK IEFB网关应用案例解析汽车产线协议转换方案

一、项目背景

在汽车制造行业高速发展的当下，工业自动化技术已成为产线高效、稳定、高精度运行的核心支撑，而多设备、多总线协议的互联互通是实现产线智能化升级的关键环节。本次项目应用场景为汽车零部件冲压生产产线，该产线承担汽车车身结构件、精密冲压件的批量生产任务，对设备联动精度、生产节拍稳定性、数据传输实时性有着极高要求，标准生产节拍可达28SPM，毫秒级的设备联动是保障产能与产品良率的核心前提。

该冲压产线采用双主站异构控制架构，设备控制系统分属两大主流工控体系，存在典型的总线协议异构壁垒。其中整线核心控制与安全联锁单元采用西门子S7-1500 PLC，作为ProfiNet总线主站，统筹整线设备启停、安全防护、故障报警、变频调速等全局逻辑控制；冲料送料、凸轮联动高精度运动控制单元采用三菱iQ-R系列PLC，作为CCLINK IEFB总线主站，专属管控伺服轴精准定位与动态调速作业。现场从站设备包含三菱MR-J4-B伺服驱动器、西门子G120变频器，分别适配对应总线协议，实现送料运动与变频传动作业。

产线原有通讯方式采用传统硬接线IO对接模式，随着产线智能化升级，新增数据监测、状态反馈、联动微调等功能后，逐步暴露IO点位不足、布线繁琐、信号延迟高、抗干扰能力差等诸多问题，无法满足28SPM高频节拍下的毫秒级联动需求。为解决多协议设备通讯孤岛问题，打通设备数据传输通道，项目引入塔讯TX161-RE-CCIE/PNS协议转换网关，该工业网关兼具多重功能，依托协议转换核心技术，实现ProfiNet与CCLINK IEFB双总线双向数据透明传输，契合工业物联网设备互联互通的应用需求，彻底解决异构设备协同控制难题。

二、核心设备功能简介

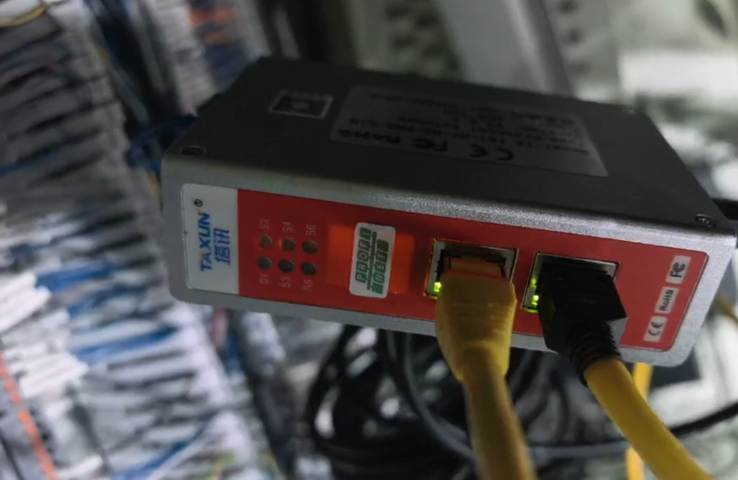

塔讯TX161-RE-CCIE/PNS是专为工业自动化多协议融合场景研发的高性能智能网关，也是适配汽车冲压产线严苛工况的专用协议转换设备，集成数据采集器、总线互通、数据透传、边缘预处理等多重功能，是工业物联网体系中设备层与控制层数据交互的核心枢纽，核心功能如下：

1. 双总线协议双向转换：作为双从站设备，可同时适配ProfiNet、CCLINK IEFB两大主流工业总线，在ProfiNet网络中作为从站对接西门子S7-1500主站，在CCLINK IEFB网络中作为从站对接三菱iQ-R主站，实现两类总线协议的无缝解析与双向数据透传，彻底打破异构总线通讯壁垒。

2. 高速数据采集与传输：内置高精度数据采集器模块，可实时采集伺服位置、扭矩、转速、故障代码及变频器运行频率、电流、温度等设备工况数据，数据更新周期可达毫秒级，完全匹配冲压产线28SPM高频生产节拍的实时性需求。

3. 灵活数据映射配置：支持自定义双向数据映射关系，可实现西门子PLC下发的速度、位置控制指令精准同步至三菱伺服系统，同时将伺服反馈的实时工况数据回传至西门子主控系统，无需复杂编程，适配多场景协同控制需求。

4. 工业级稳定防护：作为专业工业网关，具备抗电磁干扰、耐高低温、防尘防震的工业级特性，适配冲压车间油污、粉尘、机械震动、强电磁干扰的恶劣工况，保障长期稳定运行。

5. 物联网数据上传：兼具物联网网关功能，可将现场设备运行数据预处理后上传至上位监控系统，为产线数据追溯、状态监测、智能运维提供数据支撑，助力产线工业物联网智能化升级。

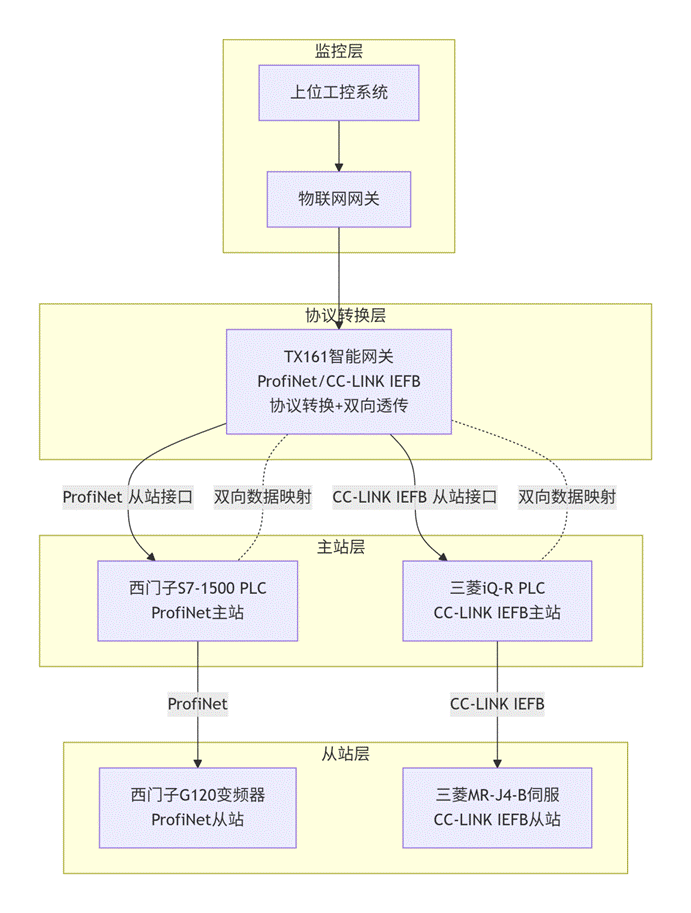

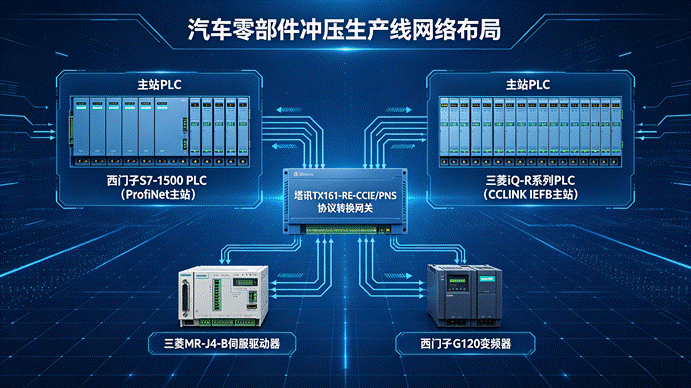

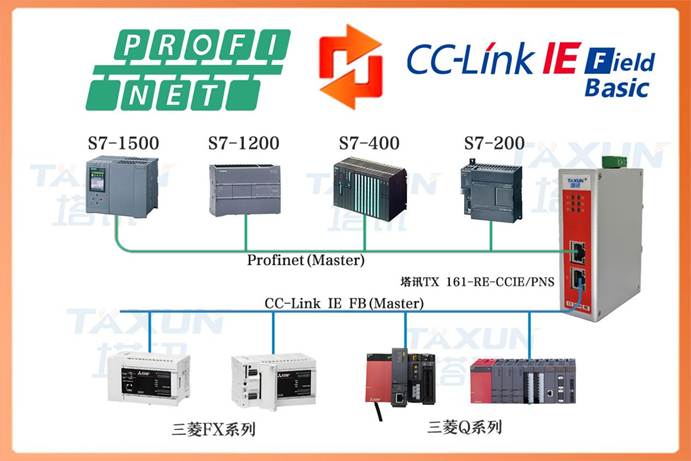

三、系统拓扑结构

四、项目痛点与难点

本次汽车冲压产线升级改造前，现场采用传统硬接线IO通讯模式，结合双主站异构控制架构，存在多重行业共性痛点，严重制约产线工业自动化与工业物联网升级落地，具体问题如下：

1. 总线协议异构壁垒严重：西门子ProfiNet总线与三菱CCLINK IEFB总线协议不兼容，双主站PLC无法直接通讯，设备间形成数据孤岛，无法实现跨系统协同联动，只能依靠人工对接信号，自动化程度极低。

2. 硬接线通讯缺陷突出：传统IO硬接线方式点位有限，产线新增监测、联动、预警功能后，IO点位严重不足；同时布线繁杂、线路易老化，维护成本高，且信号传输延迟不稳定，无法满足28SPM节拍下的毫秒级联动精度，极易出现送料偏差、冲压错位等问题。

3. 数据采集能力缺失：无专业数据采集器与物联网网关支撑，无法实时采集伺服扭矩、精准位置、变频器工况等核心数据，设备运行状态无法实时监控，故障只能事后排查，无法实现预判预警，设备运维效率低下。

4. 系统扩展性差：硬接线模式适配性极低，后续产线技改、设备新增、节拍升级时，需重新布线改线，改造工作量大、停机时间长，严重影响生产连续性，不符合智能产线柔性化发展需求。

5. 抗干扰能力不足：冲压车间存在大型设备电磁干扰、机械震动、粉尘油污等恶劣工况，硬接线信号易受干扰，出现信号失真、误触发等故障，导致产品不良率偏高，生产稳定性无法保障。

五、整体解决方案

针对现场多重痛点，项目依托工业网关协议转换技术，搭建标准化、高速化、智能化的总线通讯体系，以TX161-RE-CCIE/PNS智能网关为核心，打通双主站、多从站设备通讯链路，构建完整的工业物联网数据交互体系，具体解决方案如下：

1. 搭建双总线互通链路：采用网关双从站工作模式，分别接入ProfiNet总线与CCLINK IEFB总线，通过协议转换技术实现两大异构总线的无缝对接，让西门子S7-1500与三菱iQ-R双主站实现双向数据交互，解决设备通讯孤岛问题。

2. 实现精准协同控制：通过网关自定义数据映射功能，建立固定数据交互通道，西门子PLC将送料位置、运行速度、启停控制等指令，通过ProfiNet总线下发至网关，网关转换为CCLINK IEFB协议数据传输至三菱伺服系统，精准控制送料轴与凸轮联动；同时伺服实时反馈位置、扭矩、故障信号至西门子PLC，实现闭环精准控制，保障28SPM稳定节拍运行。

3. 全域数据采集与上传：依托网关内置数据采集器功能，实时采集变频器、伺服驱动器、双主站PLC的运行数据，完成数据清洗、预处理后，通过物联网网关上传至上位监控平台，实现产线设备状态可视化、数据可追溯、故障可预警。

4. 替代硬接线通讯模式：全程采用工业总线通讯替代传统IO硬接线，彻底解决点位不足、布线繁琐、延迟过高的问题，提升通讯实时性与稳定性，同时简化现场布线结构，降低后期运维成本。

5. 适配柔性化升级需求：网关支持在线参数配置、数据映射修改，无需改动硬件线路，可快速适配产线节拍调整、设备新增、功能升级等技改需求，提升产线自动化柔性程度。

六、详细实施配置过程

本项目实施全程遵循标准化工业自动化调试流程，分为硬件部署、参数配置、数据映射、联调测试、试运行五大环节，全程无大规模停机改造，高效完成系统升级，具体过程如下：

1. 硬件部署与线路搭建：将TX161智能网关安装于产线专用控制柜内，做好防尘、防震、接地防护处理。分别铺设ProfiNet总线线缆连接网关与西门子S7-1500 PLC、G120变频器，铺设CCLINK IEFB总线线缆连接网关与三菱iQ-R PLC、MR-J4-B伺服驱动器，检查线路屏蔽层接地、终端电阻配置，规避电磁干扰，保障总线通讯稳定性。

2. 网关基础参数配置：通过调试电脑接入网关配置端口，登录可视化网页配置界面，设置双网段独立IP地址，分别匹配ProfiNet总线与CCLINK IEFB总线网段，避免IP冲突。导入西门子ProfiNet GSDML配置文件与三菱CCLINK IEFB协议配置文件，完成双总线底层协议适配，设置通讯刷新周期为1ms，满足毫秒级联动需求。

3. 双向数据映射配置（核心环节）：根据产线控制逻辑，通过网关配置软件建立双向数据映射关系。正向映射（西门子→三菱）：将S7-1500 PLC的送料速度指令、目标位置参数、启停信号、复位信号映射至伺服控制寄存器；反向映射（三菱→西门子）：将伺服实时位置、运行扭矩、设备状态、故障代码、凸轮联动偏差数据映射至西门子PLC数据存储区，同时同步采集变频器频率、电流数据，完成全域数据采集配置。

4. 主站PLC程序适配调试：分别对西门子S7-1500、三菱iQ-R PLC程序进行优化，新增总线通讯交互程序段，取消原有硬接线IO逻辑，切换为总线数据交互模式。配置PLC通讯心跳检测、数据异常报警、断线保护逻辑，保障通讯故障时设备安全停机，规避生产事故。

5. 分步联调与精度校准：首先进行单总线通讯测试，分别验证ProfiNet、CCLINK IEFB总线通讯通畅性，排查数据丢包、延迟问题；随后开展双总线联动调试，模拟28SPM标准生产节拍，测试伺服送料、凸轮联动、变频调速的同步精度，微调数据映射偏移参数，确保设备联动无延迟、无偏差。最后进行72小时连续试运行，监测网关运行状态、数据传输稳定性，排查偶发故障隐患。

七、实施前后效果对比与应用成效

项目落地后，依托工业网关高效协议转换能力与工业物联网数据体系，彻底解决原有产线通讯短板，产线自动化、智能化水平大幅提升，实施前后效果对比如下：

1. 通讯性能对比：实施前硬接线通讯延迟5-20ms，信号波动大，无固定数据传输周期，28SPM节拍下易出现联动偏差；实施后总线通讯延迟稳定≤1ms，数据传输无丢包、无失真，毫秒级精准联动，完全适配产线高频生产节拍。

2. 硬件布局对比：实施前硬接线点位紧缺，布线杂乱，控制柜线路冗余量大，故障排查难度高；实施后总线通讯替代硬接线，无需新增IO模块，布线简洁规整，硬件成本降低15%以上，设备运维效率提升60%。

3. 数据管控能力对比：实施前无专业数据采集器，设备数据无法采集、上传、追溯，仅能实现基础设备启停控制；实施后可实时采集、存储、上传全设备工况数据，依托物联网网关实现远程监控、数据追溯、故障预判，构建完整的工业物联网数据管控体系。

4. 生产效益对比：实施前设备联动偏差频发，产品不良率偏高，日均有效产能受限；实施后设备联动精度大幅提升，冲压产品不良率下降30%，产线28SPM节拍稳定性100%达标，设备故障率降低40%，停机检修时间大幅减少，产能与生产稳定性显著提升。

5. 拓展性对比：实施前系统固化，技改升级需大规模改线；实施后依托智能网关柔性配置能力，可快速适配设备新增、节拍升级、功能拓展需求，为后续产线智能化改造预留充足空间。

八、项目总结

本次汽车零部件冲压产线升级项目，依托TX161-RE-CCIE/PNS工业网关的核心协议转换能力，成功解决西门子ProfiNet与三菱CCLINK IEFB异构总线协议的通讯壁垒，打通双主站PLC、多从站设备的高速数据交互通道，完美适配冲压产线28SPM高频节拍的毫秒级协同控制需求。项目摒弃传统硬接线通讯模式，通过智能网关与内置数据采集器，实现设备工况数据的全域采集、双向透传、远程监控，依托物联网网关构建起完善的工业物联网数据架构，全面提升产线工业自动化控制精度与智能化管理水平。

项目落地后，不仅彻底解决了原有IO点位不足、通讯延迟高、信号不稳定、数据管控缺失等核心痛点，还大幅简化了现场布线结构、降低了设备运维成本与故障概率，有效提升了产品良率与产线产能。同时，网关柔性化的配置方式与工业级稳定性能，适配汽车制造车间恶劣工况，为多品牌、多协议工控设备融合组网提供了成熟可行的解决方案。

该案例充分验证了工业网关在工业自动化异构设备协同控制中的核心价值，为汽车零部件、机械制造等传统产线的物联网智能化升级、多总线融合改造提供了优秀的实践参考，具备极强的行业推广价值。
