4.75V到36V，低压不抖高压不烫，TMC2208是怎么把宽压、静音、高集成塞进5×5封装的？

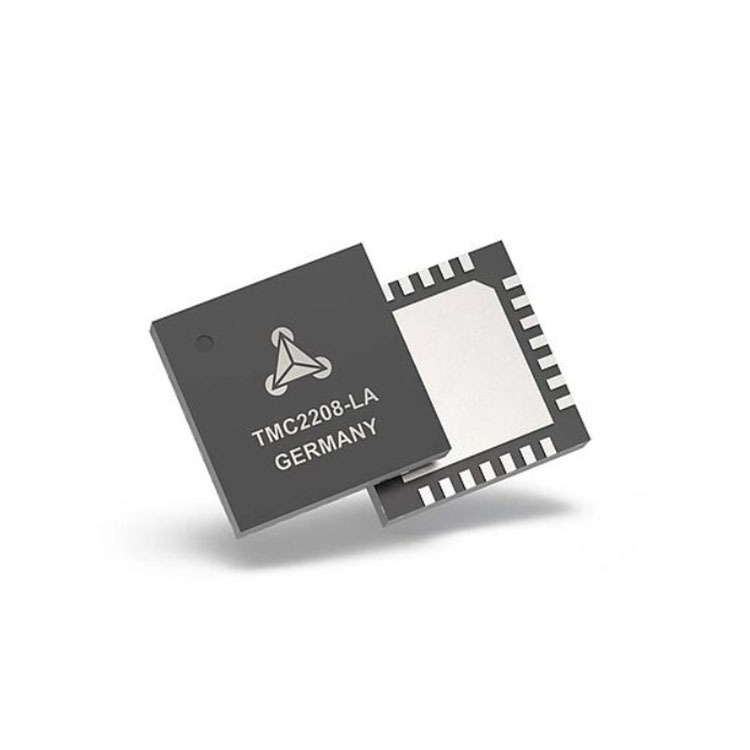

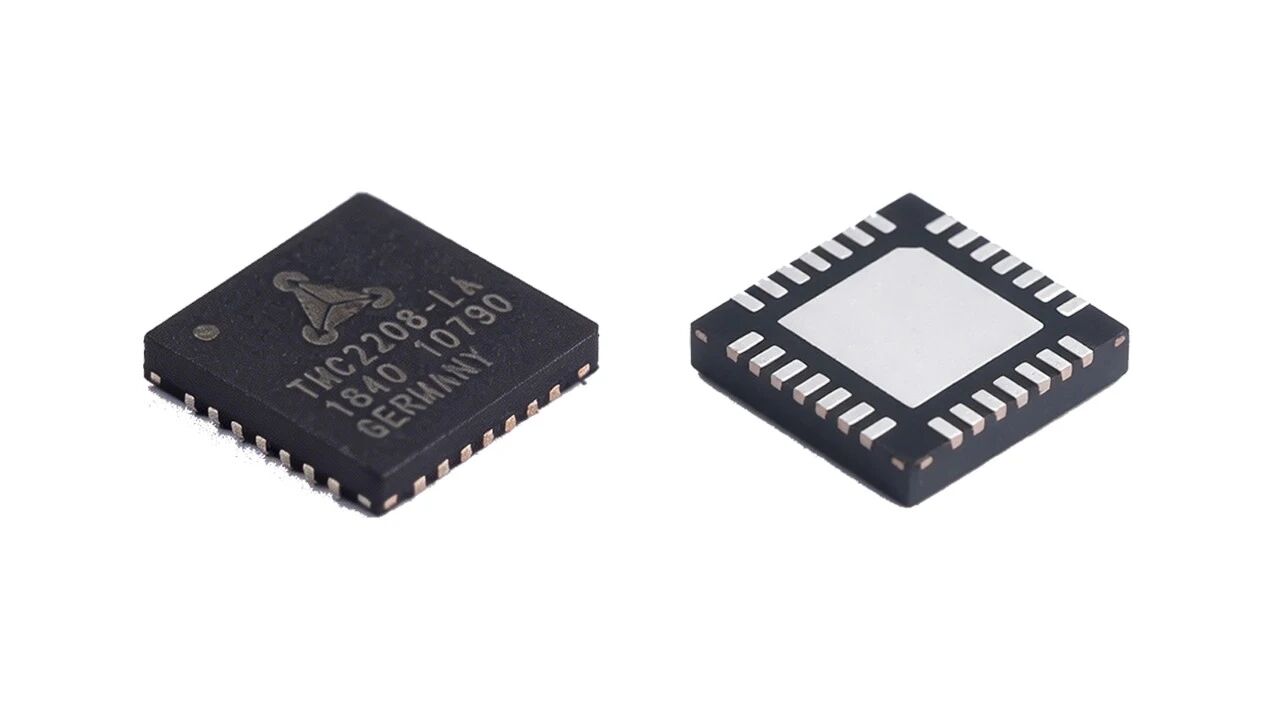

TMC2208-LA-T
4.75V到36V，低压不抖高压不烫

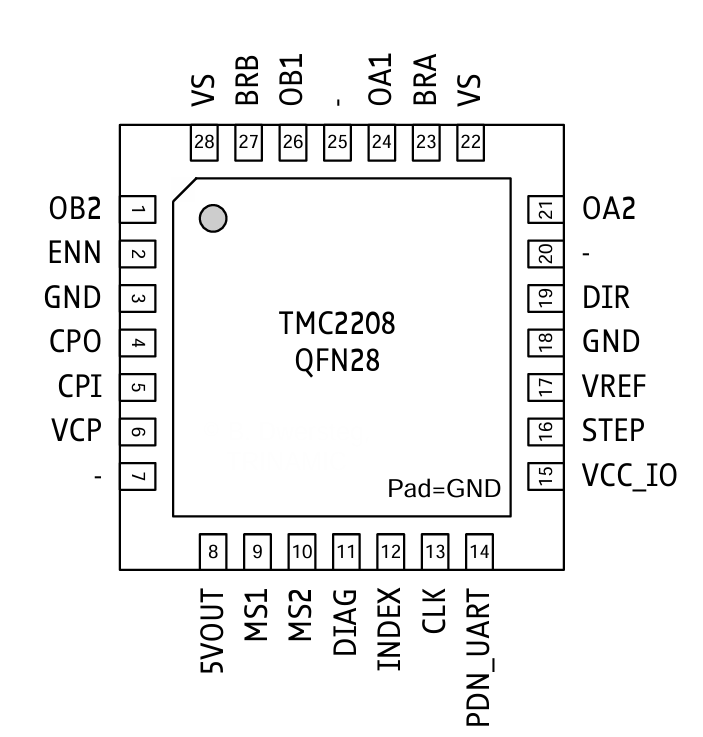

一颗QFN36封装、边长5mm的芯片，到底能装下多少东西？

做步进电机驱动的工程师，对“宽电压”这三个字大概都不陌生。

很多规格书标着宽压输入，实际用起来——低压端逻辑不稳，高压端温度直蹿，最后不得不加散热片、补电源轨、堆外围器件，BOM越叠越厚。

所以看到TMC2208电压范围标着4.75V到36V DC，封装是5mm×5mm QFN36，里面还塞进了静音算法、UART接口、OTP存储器、独立脉冲发生器、全套保护功能——第一反应大概都是：怎么做到的？

我们拆开看看。



低压不抖、高压不烫

做步进电机驱动的工程师，对“宽电压”三个字大概都不陌生。很多规格书标着宽压输入，实际用起来——低压端逻辑不稳、高压端温度直蹿，最后不得不加散热片、补电源轨、堆外围器件，BOM越叠越厚。

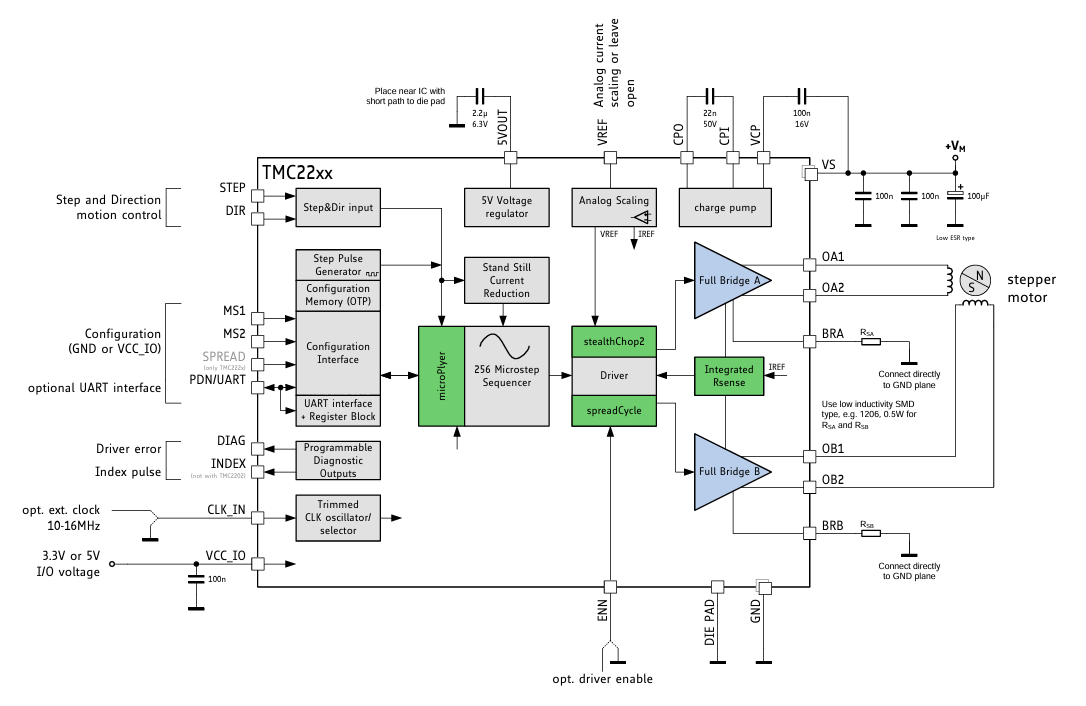

TMC2208的电压范围是4.75V到36V DC，封装只有5mm×5mm。低压不抖的关键在于内置电荷泵——高端NMOS要完全导通，栅极电压必须超过源极电压，低压输入时栅极驱动不够，MOSFET导通不彻底，导通电阻飙升，电机就会没力气、抖动、丢步。TMC2208把电荷泵集成到芯片内部，内部自举出栅极驱动所需高压，保证高端MOSFET在4.75V下限依然可靠导通。规格书数据可以佐证：高端MOSFET导通电阻290mΩ（25°C典型值），低端280mΩ（25°C典型值），这个阻值在整个电压范围内都能维持。

高压不烫的底子来自总导通电阻570mΩ。36V总线、1.4A RMS相电流持续输出，导通损耗约1.12W，对于底部带散热焊盘的QFN36，配合合理PCB铜皮铺热，温升可控。再加上spreadCycle斩波模式根据负载实时调节电流波形，避免不必要过驱动，进一步压低无用功耗。两头都守住，靠的是内置电荷泵、低导通电阻工艺和智能斩波算法三重做功。



静音和高速 怎么塞进同一颗芯片

stealthChop2和spreadCycle两种斩波模式同时出现在TMC2208上。stealthChop2把电流波形谐波分量做到很低，电机运行几乎听不到高频啸叫，3D打印机、安防云台、缝纫机这些噪声敏感的应用基本是必选项。spreadCycle则是另一种取向——允许一定噪声，换来更高动态响应和更大转矩输出，适合需要快速启停、负载变化剧烈的场景。同一颗芯片，低速静音跑stealthChop2，高速切spreadCycle，切换逻辑由芯片内部处理，不需要主控额外干预。

另一个容易被低估的功能是microPlyer插值。STEP/DIR接口支持引脚配置2、4、8、16、32微步，但芯片内部插值器在收到STEP脉冲后，根据当前速度、加速度和负载情况在原始微步之间插入中间步，最终平滑度达到256微步。主控只发16微步指令，电机实际跑出256微步的丝滑感，主控不用升级高端型号去挤更高PWM分辨率和脉冲频率。



OTP + UART和保护功能

TMC2208的配置方式有点“两头占”的意思。OTP（一次性可编程存储器）允许把电流档位、微步设置、斩波参数一次性烧录固化，量产后省掉外部EEPROM和上电初始化步骤。UART接口则提供实时调节寄存器的手段，在线切换模式、微调电流、读取诊断状态，单线即可完成，不占用太多主控管脚。两种方式并存，量产初期OTP固化稳定出货，后续迭代UART在线调整，给产品生命周期留足了弹性。

短路保护、过流保护、过温保护、欠压锁定、电荷泵欠压检测、被动制动、续流功能——规格书上的保护列表很长。这些功能全部挂在后台，条件触发自动关断或限流，故障排除后自动恢复，不需要用户额外配置。对Layout工程师来说，外围不用加保护器件；对采购来说，BOM少了好几个料号。内置电荷泵省掉外部升压，内置检测电阻选项省掉外部采样，内置脉冲发生器省掉主控高精度PWM资源，内置OTP省掉外部配置存储——每多集成一项，BOM就少一块，PCB就多出一块空地。



选型之前 先把这几个问题想清楚

回到标题那个问题：5×5封装怎么塞下这么多东西？答案不是它塞得多，而是集成策略更聪明——该收进来的收进来，该省掉的省掉，用内部电路换外部BOM。所以如果你正在做步进电机驱动选型，不管是升级老旧的A4988/DRV8825方案还是新项目从零开始，几个问题值得先想清楚：

供电电压范围是多少？

对噪声敏感到什么程度？

需要STEP/DIR还是想上UART调参？

封装选QFN、TQFP还是HTSSOP？

这几个问题有答案了，TMC2208在不在候选列表里，大概率就清楚了。
