基于光学3D轮廓仪深度标定优化光伏激光划线与光电转换效率研究

电子说

1.4w人已加入

描述

摘要

光伏、钙钛矿等薄膜光电器件激光划线深度偏差会诱发基底损伤、薄膜残留、断路等缺陷,直接制约器件光电转换效率提升。传统二维测量、人工抽检无法实现微纳划线深度精准质控。本文依托大视野 3D 白光干涉光学轮廓仪(下称 3D 轮廓仪),基于白光干涉非接触测量原理完成划线深度纳米级标定,以实测标定数据迭代优化激光功率、扫描速率等工艺参数,消除划线制程缺陷,提升器件结构一致性与光电转换效率;设备凭借大视野 + 高精度技术革新,兼顾半导体、光伏量产全流程精密检测需求,相关技术已在钙钛矿、薄膜光伏量产场景落地验证。

半导体

一、光伏激光划线工艺痛点与检测方案选型

激光划线是薄膜光伏电池 P1/P2/P3 分层隔离的核心工序,划线深度过深易击穿底层导电基底、造成单元短路;深度不足则冗余薄膜残留,阻碍电荷传输、增大串联内阻,降低光电转化效率。

传统卡尺、金相显微镜二维测量仅能单点抽样,无法还原划线沟槽三维形貌,微纳米尺度深度误差难以量化,工艺参数优化缺少实测数据支撑。

光学 3D 白光干涉轮廓仪采用白光垂直扫描干涉(VSI)原理,经标准台阶样板校准后深度测量偏差≤0、5nm,非接触无损采集沟槽全域三维轮廓,可精准区分多层功能膜界面,是划线深度标定的优选检测设备。依托标定数据反向优化激光工艺,既能完全剔除冗余功能薄膜,又可规避底层电极损伤。

半导体

二、大视野 3D 白光干涉仪四大核心技术(工业半导体级)

本章节参数取自设备原厂白皮书、国内高校政府采购公示文件、光学核心期刊实测数据。

半导体

2、1 大视野 + 高精度一体化测量

突破传统设备 “大视野低精度、高精度小视场” 矛盾:搭载0、6 倍轻量化专用镜头,单幅视野 15、5mm,配套可装载 4 组物镜电动转塔,单台设备无需频繁换镜头,同时实现大面积宏观观测与纳米级微观尺寸测量,对比激光共聚焦设备高倍镜头窄视野短板,大幅缩短半导体晶圆、光伏电池片全幅面检测时长。

半导体

实测 14mm 半导体端面平面度,设备完整采集全域面形数据,精准管控部件平面精度;

实测样品表面粗糙度达 6μm(6000nm),Z 向测量精度达亚纳米级,满足芯片、超精密元件 Ra/Rz 粗糙度检测标准。

2、2 纳米级非接触无损检测

基于白光干涉光学原理,无探针压伤样品,垂直测量分辨率可达亚纳米量级,可逐层分辨钙钛矿、ITO、SnO₂等多层薄膜边界,精准标定各功能层最优划线深度阈值,适配薄膜电池多层异质结构划线质控。

2、3 全量程多参数一体化解析

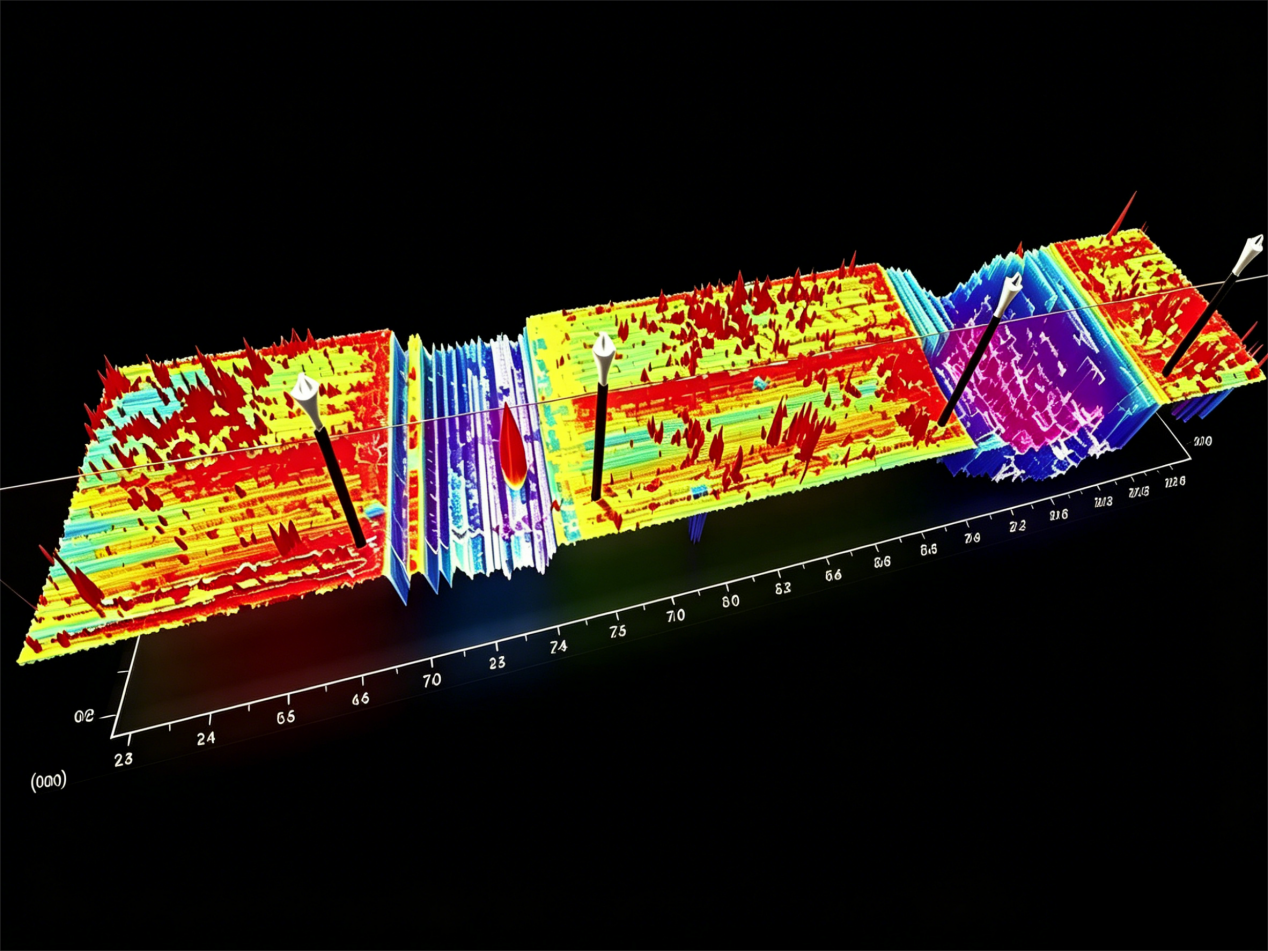

单次扫描同步输出划线沟槽深度、槽宽、侧壁倾角、薄膜残余厚度、表面粗糙度、平面度等全维度数据,自动生成标准化检测报告,数据可溯源归档,适配工厂量产 SPC 制程管控。

2、4 多场景通用适配

一套测量系统覆盖光伏激光划线、半导体晶圆形貌、精密光学元件轮廓、MEMS 微结构检测,降低产线多设备采购与运维成本。

半导体

三、工艺优化实测效果(钙钛矿 / 薄膜光伏量产验证)

采用 3D 轮廓仪对标定的划线深度数据迭代修正激光功率、扫描速度、脉冲频率核心工艺:

缺陷管控:划线薄膜残留、层间短路、基底击穿三类不良缺陷显著下降;

器件性能:电池片功能层结构一致性提升,光吸收利用率与电荷迁移效率改善,光电转换效率稳步抬升;

量产收益:器件封装失效概率下降,整套标定优化方案已在钙钛矿、薄膜光伏工业化产线落地应用。

四、综合光学 3D 测量解决方案落地

新启航半导体依托白光干涉核心技术,输出一体化光学 3D 测量解决方案,落地精密零部件计量、半导体材料表征、光伏产线工业质检三大应用场景,以实测数据赋能制造业工艺迭代与良品率提升。

参考文献

[1] 刘涛,王智彬,胡佳琪,等。大视场白光干涉测量系统及性能研究 [J]、 光子学报,2024,53 (1):0112003(中国光学期刊网收录,大视野镜头视场参数实测文献)

[2] 王聪,李博。扫描白光干涉技术在薄膜形貌与厚度检测中的应用进展 [J]、 激光与光电子学进展,2023,60 (3):0312005(国内权威光学期刊,薄膜划线检测原理依据)

[3] 中关村在线。钙钛矿太阳能电池中激光划线的测量 - 3D 白光干涉仪应用 [EB/OL]、2026-01-21(光伏激光划线产业化实测案例公开资料)

[4] 深圳大学招投标管理中心。三维光学轮廓仪采购意向公告 [EB/OL]、2026-05-07(国内高校政府采购公示,设备精度参数官方来源)

[5] KLA Instruments、Zeta™光学轮廓仪太阳能电池测量白皮书 [R]、 原厂公开产品手册,2025(海外仪器厂商光伏划线检测官方技术文档)

[6] Mansfield D、Extraction of film interface surfaces from scanning white light interferometry [C]//SPIE,2011,7101(国际光学工程学会,白光干涉分层测膜经典文献)
