10CL006YU256C8G现场可编程门阵列（FPGA）芯片 Altera 逻辑芯片IC 低功耗

一、产品介绍

10CL006YU256C8G是Intel（原Altera）Cyclone® 10 LP系列中的低成本低功耗现场可编程门阵列（FPGA）芯片‌基于成熟的60nm低功耗工艺（LP，即Low Power），在256-BGA（14mm×14mm）紧凑封装内，集成了6,272个逻辑单元（LE）、176个用户I/O、276,480位嵌入式内存以及多达65个LVDS差分对，以20mW（典型值）静态功耗、0°C至85°C商业级宽温工作以及可选的-40°C至100°C工业级型号（如YU256I7G），专为低成本、低静态功耗场景设计。
二、产品核心信息


三、核心功能与优势特点深度解析
10CL006YU256C8G的核心价值在于其作为Intel Cyclone 10 LP系列中6K逻辑单元的主流型号，凭借60nm低功耗工艺、176个可用I/O、65对LVDS差分接口以及丰富的嵌入式存储资源，在成本和功耗敏感的中小规模嵌入式应用中找到黄金平衡点，为新项目开发和存量产品的成本迭代提供了理想的硬件加速平台。

① 6,272个逻辑单元，中小规模设计的“黄金容量”
10CL006YU256C8G提供6,272个逻辑单元（LE），由392个逻辑阵列块（LAB/CLB）构成，这一资源密度在Cyclone 10 LP系列中处于“小而精”的入门级。在工业PLC控制系统中，6K LE足以同时处理32路以上数字量I/O的实时扫描与控制；在物联网边缘节点中，可实现多接口协议并行的数据采集与预处理；在嵌入式视觉领域，可完成640×480分辨率图像的边缘检测、对比度调整等像素级加速操作。其嵌入式内存（由M9K块组成，每个9Kbit）可用于缓存传感器数据、配置参数或实现FIFO队列，确保“逻辑+存储”协同工作无瓶颈。在中小规模项目中，6K LE既避免了资源浪费导致的成本冗余，又满足了多数应用对并行处理能力的基本需求。

② 176个用户I/O + 65对LVDS差分接口，灵活适配多种外设
10CL006YU256C8G采用256-UBGA封装，提供176个用户I/O。I/O标准支持体系全面：涵盖3.0V至3.3V LVTTL、1.2V至3.3V LVCMOS，可直接对接主流通用MCU/传感器的I/O电平；支持PCI、PCI-X、SSTL、HSTL、差分SSTL、差分HSTL等高速接口协议；在差分信号应用领域尤为突出

工业现场总线多点通信时，FPGA可同时实现8路以上RS-232、6路CAN总线和SPI数据的并行协议转换。对于I/O密集型的小型控制系统，当GPIO需求在120-176引脚的范围内，无需I/O扩展芯片即可覆盖全部外设连接，极大简化了PCB布局并降低了BOM成本。

③ 60nm低功耗工艺，20mW静态功耗实现极低能耗
10CL006YU256C8G采用60nm低功耗工艺，结合Intel独有静态功耗优化技术，典型静态功耗仅20mW（空载且配置完成后），动态功耗随逻辑利用率线性增加，满负载时约150mW。这一低功耗特性使其在电池供电的边缘计算节点中可确保数月以上的长续航；在工业控制柜封闭式机箱中无需额外散热风扇，降低整机体积和维护成本，同时避免了“大马拉小车”的能耗浪费。

④ 丰富的LVDS与高速接口，背板/点对点传输能力出色
10CL006YU256C8G集成了最大65对LVDS差分对，支持高达640Mbps的数据传输速率，在工业背板通信中用于PLC背板与I/O模块间的点对点高速数据交换。同时提供PCI、PCI-X、SSTL、HSTL等多种高速接口标准支持，在工业相机与FPGA采集卡之间可通过LVDS实现无损高帧率传输。

⑤ -40°C至100°C工业宽温型号可选，适应恶劣部署环境
10CL006YU256C8G（C8）的工作温度范围为0°C至85°C，覆盖常规室内及部分工业应用。对于需要应对户外极端低温或高温工况的场景，同一系列提供-40°C至100°C的工业级扩展型号（如10CL006YU256I7G或10CL006ZU256I8G，后者提供-40°C至100°C宽温且支持1.0V内核电压），在高寒地区的机柜中实现冰雪环境下的稳定启动，在夏日密封工业机箱内确保全天候高负荷工作不降频。该系列还提供AEC-Q100认证的汽车级型号（如10CL006YE144A7G），满足车载信息娱乐系统、ADAS辅助模块等车规级严格要求。

⑥ 嵌入式内存ECC + 高可靠性配置，保障关键数据安全
10CL006YU256C8G的嵌入式内存支持ECC（错误校验与纠正）功能，可检测并修正单比特错误，显著提升数据存储的可靠性。其配置模式支持JTAG、AS（主动串行）和PS（被动串行），满足从原型调试到大规模量产的不同部署需求。MSL等级为MSL 3（168小时），在典型SMT工艺管控下确保生产高良率，有效降低回流焊吸潮失效风险。

⑦ Intel Quartus Prime免费工具链 + 丰富IP核生态，加速项目落地
10CL006YU256C8G由Intel Quartus Prime Lite Edition（免费版）提供完整开发支持，覆盖从RTL设计到布局布线的全流程，具备图形化设计界面、HDL（VHDL/Verilog）编辑、自动布局布线和时序分析功能。ModelSim仿真集成可验证逻辑功能与时序，SignalTap II片上调试工具支持实时抓取内部信号。

Intel官方提供丰富的IP核（I2C、SPI、UART、LVDS通信IP、FIR滤波器、FFT等数字信号处理IP、DDR3/QDR II内存控制器IP），工程师可直接调用加速设计。免费的软件工具链和预集成IP核可大幅降低中小企业及初学者的开发门槛，支持从原型验证到小批量投产的快速推进。

四、主要应用领域


五、主要竞争优势
与市场主流竞品的综合定位对比
对比维度 10CL006YU256C8G（Intel Cyclone 10 LP） Xilinx Spartan-6（XC6SLX9） Lattice iCE40 UltraPlus 易灵思国产替代（40nm Trion） 优势分析
逻辑单元 6,272 LE 约9,152 LE 约5,280 LUT 4K~120K覆盖 6K LE在入门级市场兼具资源和成本优势
工艺节点 60nm 45nm 40nm 40nm 均处于成熟稳定、成本可控区间
静态功耗 约20mW 约50-100mW 约10-30mW 约1/3至1/2主流竞品功耗 低功耗优势明显，适合电池供电设备
I/O数量 176个 约102个 约39-86个 可配置 176个I/O显著领先，满足高密度外设接口需求
LVDS对数量 65对 约60对 约14对 可配置 差分信号能力处于第一梯队，远优于小型低密度竞品
开发工具链 Quartus Prime Lite（免费） ISE（已停止更新） Lattice Diamond 国产自有工具链 Intel免费工具链完整度高、技术文档成熟、无维护终止风险
六、为什么选择10CL006YU256C8G？

176个用户I/O + 65对LVDS差分接口，GPIO和高速差分信号双双拉满
该器件采用256-UBGA封装，提供176个用户I/O，支持从1.2V至3.3V LVCMOS/LVTTL到PCI、PCI-X、SSTL、HSTL等多标准电平。65对LVDS差分对带来640Mbps的数据传输速率，在工业PLC与I/O模块间实现高速背板通信，在嵌入式视觉中直连ADC或工业相机，确保高吞吐接口无缝对接，实现176个I/O满配的多外设同时采集，无需外扩芯片。

6,272 LE + 60nm低功耗工艺（LP），20mW静态功耗撬动中小规模设计的性价比标杆
6K LE在中等规模工业设计中可同时执行多逻辑组合、状态机控制和传感器数据预处理，在PLC单板中可完成32路以上数字量I/O实时扫描、编码器高速位置反馈和上位机通信等多任务并行处理，且不会造成资源浪费。60nm低功耗工艺配合Intel静态功耗优化技术，20mW典型静态功耗足以支撑工业现场无风扇密闭机箱设计，可确保电池供电边缘设备数月续航，并显著降低整机散热结构成本。

嵌入式内存ECC + 全面供电参数 + MSL 3，关键数据安全与量产可靠性双保障
嵌入式内存支持ECC纠错功能，在工业控制关键参数存储和医疗设备传感器数据处理中可自动修正单比特内存错误，显著提升数据完整性。1.2V内核电压配合176个I/O的独立电平配置，适配大多数外设电平同时易于电源轨设计。MSL 3湿敏等级在主流SMT管控条件下确保高效贴装良率，回流焊峰值温度260°C下吸潮可靠性高，降低产线潜在报废率。

C8商业级 + I7工业宽温 + A7车规级多温度等级同封装替换，一板多款覆盖全场景
10CL006YU256C8G（0°C~85°C）适用于一般工业及商业场景；工业级用户可选用-40°C~100°C的10CL006YU256I7G或10CL006ZU256I8G；车规级用户可选用-40°C~125°C的10CL006YE144A7G（AEC-Q100认证）。四者在PCB焊盘上完全兼容，设计时仅需预留多温度等级BOM选项，即可覆盖从标准环境到汽车、户外严苛工况的全场景应用，显著减少硬件改版成本和产品迭代周期。

完整的Quartus Prime免费工具链 + 成熟Intel IP核生态，项目落地加速利器
由Intel Quartus Prime Lite Edition（免费版）提供全流程开发支持，从RTL设计到布局布线一站式完成，配合SignalTap II片上调试和ModelSim仿真集成，无论是高校实验室还是中小企业，均可零成本起步完成设计交付。Intel官方提供的丰富IP核（UART、SPI、I²C、LVDS通信协议，FIR滤波器、FFT等DSP模块，以及DDR3内存控制器）让工程师可直接调用，大幅缩短项目从设计到验证的开发周期。

七、典型应用场景

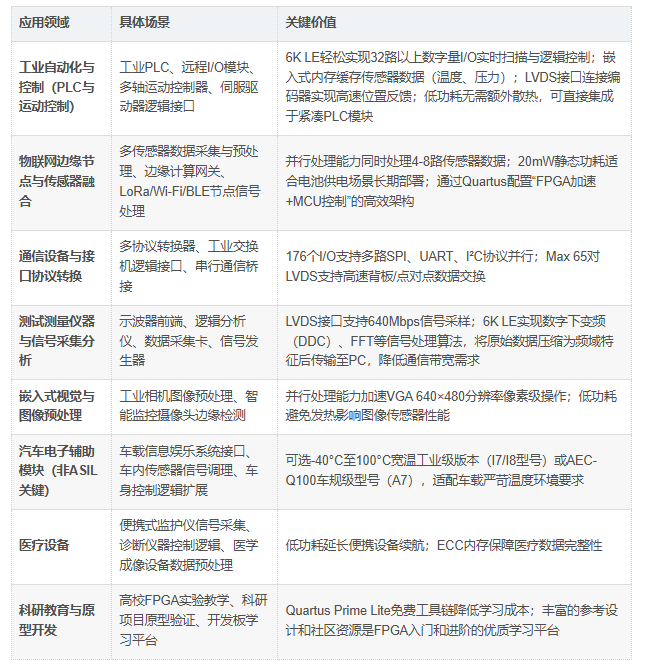

工业自动化与PLC运动控制：32路以上数字量I/O实时扫描、编码器LVDS高速位置反馈、多协议接口并行处理

物联网边缘节点与传感器融合：4-8路传感器并行采集与预处理，电池供电长续航部署（20mW静态功耗），可搭配ARM Cortex-M MCU形成“FPGA加速+MCU控制”高效架构

通信设备与接口协议转换：多路UART/SPI/CAN总线协议并行处理，工业交换机背板高速数据交换

测试测量与信号采集：640Mbps LVDS高速信号采样，FFT频谱分析等DSP算法硬件加速

嵌入式视觉图像预处理：VGA分辨率（640×480）像素级图像预处理（边缘检测、对比度调整），低功耗避免影响图像传感器

汽车电子辅助模块：车载信息娱乐系统接口、车内传感器信号调理（需选用-40°C~125°C A7车规级型号）

科研教育与原型开发：FPGA教学实验平台、原型验证开发，Quartus Prime Lite免费工具链降低学习门槛
