拆解主流合金电阻内部结构,一看就懂

电子说

1.4w人已加入

描述

在电子电路中,电阻是最基础也最关键的被动元器件,而合金贴片电阻凭借高精度、低温漂、大功率、抗过载的优势,广泛应用在电源、工控、新能源、精密仪器等高端场景。

很多从业者只知道它好用,却不清楚不同结构的合金电阻,适配场景、性能差异天差地别。今天就带大家彻底搞懂合金电阻的主流结构类型,并拆解其内部结构。

合金电阻常见4类结构

市面上常见的合金电阻,主要分为四大结构类型,每种的工艺、性能、用途各有侧重,大家可以简单对标区分:

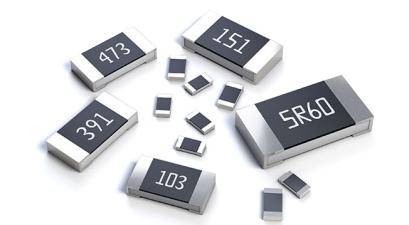

  • 厚膜贴片型:性价比高、通用性强,是市面上最普及的常规款

合金电阻

  • 薄膜贴片型:精度更高、温漂更小,适配精密弱电场景

合金电阻

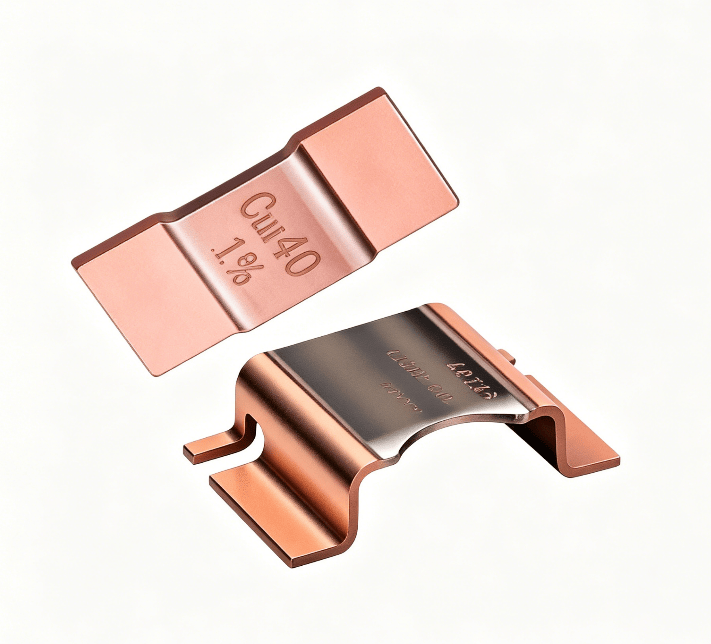

  • 金属板型(全金属):通体金属材质,过载能力强、功率更大

合金电阻

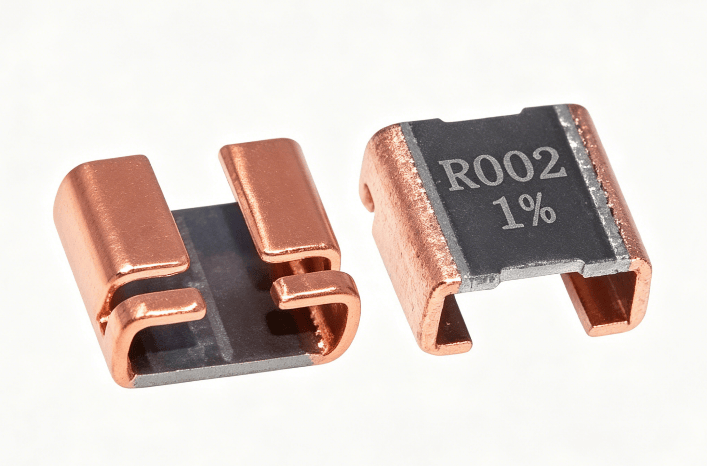

  • 开尔文结构(分流器类):四端子专属设计,主打精准电流检测,杜绝测量误差

合金电阻

其中,厚膜贴片电阻与开尔文结构采样电阻是工业应用里用量最大、选型最易混淆的两大品类,本文将重点拆解其内部核心结构。

厚膜贴片电阻

厚膜电阻是贴片电阻的基础款,工艺成熟、量产成本低,绝大多数普通电路的限流、分压场景,用的都是它。

1、结构特点

厚膜电阻的电阻膜层厚度可达100微米,相较于薄膜电阻,膜层更厚实,抗冲击、抗过载能力更强,不易因瞬间电流波动损坏。

其电阻体核心材料并非纯金属,而是二氧化钌等金属氧化物+玻璃釉混合而成的专用浆料,兼顾了电阻稳定性和绝缘防护性,适配大多数民用、工业常规电路。

2、制造工艺

采用行业成熟的丝网印刷+高温烧结工艺:将调配好的电阻浆料,通过丝网印刷均匀附着在基材上,再经过高温固化烧结,让膜层与基材紧密结合,结构牢固、一致性高,适合大批量生产。

3、五层内部结构拆解

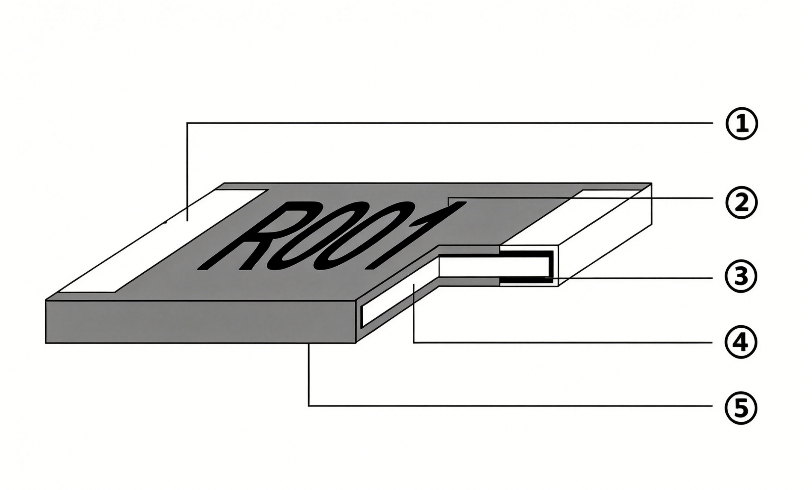

合金电阻

很多人看不懂电阻解剖图,其实它的内部分层非常规整,每一层都有专属作用:

①Snsolder Plating 锡焊接层(电极):最外层焊接端,负责让电阻能牢固地贴合PCB板,保障焊接可靠性,不易虚焊、脱焊。

②Marking 阻值标记层:电阻表面的字符、代码标识,直观标注阻值参数,方便选型、检修识别。

③Cu Plating 铜层(内电极/电流扩散层):承接焊接层与电阻体,起到传导、扩散电流的作用,避免电流集中导致局部发热,提升通电稳定性。

④Alloy Plate 合金电阻层(核心电阻体):电阻的核心功能层,依靠这层合金浆料实现限流、分压的核心作用,决定电阻的基础阻值、功率参数。

⑤Protective Coating 绝缘防护层:包裹电阻核心体的保护层,起到绝缘、防潮、防氧化、防磨损的作用,避免外界环境干扰电阻性能,延长使用寿命。

开尔文结构合金电阻

在电源采样、电池保护、工控电流检测等需要高精度测量的场景,普通两引脚电阻会出现致命误差——引线电阻、PCB走线电阻会叠加到测量数值中,导致采样不准。而开尔文四端子结构合金电阻,就是专门为解决「测量误差」诞生的,也是行业主流的分流器专用电阻。

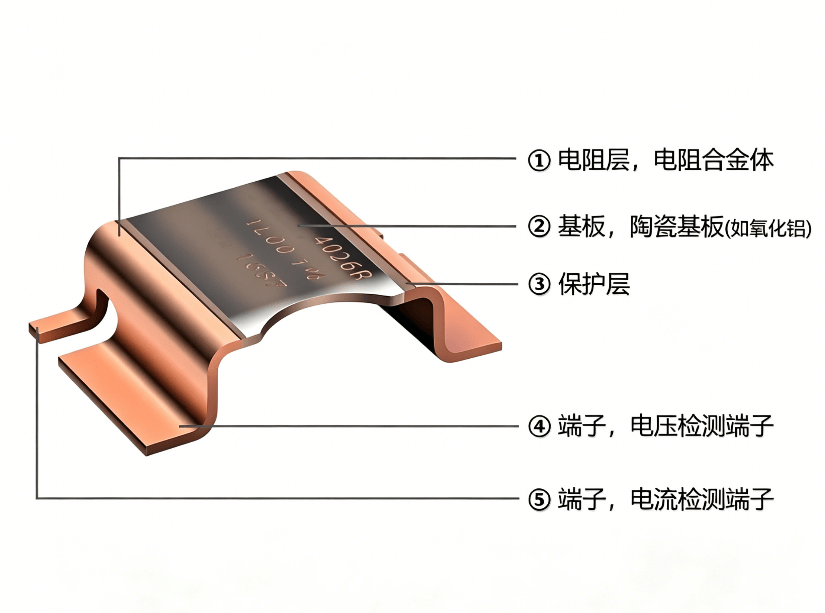

合金电阻

1、核心结构

这是它和普通电阻最大的区别:电阻体两端各配备两对独立分离的端子,一共四端子设计。

两对端子分工明确、互不干扰:

  • 电流端:专门负责导通、通过工作电流
  • 电压检测端:专门负责采集电压信号

这种设计能彻底消除引线电阻、接触电阻带来的测量误差,让电流采样精度大幅提升,也是精密检测电路必不可少的核心器件。

2、核心电阻材料

为了适配高精度采样需求,开尔文结构电阻不使用普通浆料,电阻体核心采用锰铜等高端精密电阻合金,具备温漂极小、阻值稳定性极强、线性度高的特点,长时间工作不会出现阻值偏移。

3、制造工艺

在成熟的金属板型电阻工艺基础上,优化端子结构,精准设计四端子独立布局,保证电流通路和检测通路完全分离,结构精度更高,性能一致性更强。

写在最后

电阻看似小巧,却是电路稳定运行的核心。搞懂不同合金电阻的内部结构和原理,才能避开选型误区,让设备的稳定性、精准度再上一个台阶。
