适合高精度测量应用的低功耗、低噪声、三通道差分输入的模数转换器-MS5192T

模数转换器（ADC）是一种将连续变化的模拟信号转换为离散数字信号的电子器件，其核心工作原理通常包含‌采样、保持、量化和编码‌四个基本步骤 。这一过程使得自然界中的模拟信号（如声音、温度）能够被计算机、数字处理器等设备识别和处理。‌

核心转换过程：

‌采样与保持‌：这是转换的第一步。‌采样‌是指在特定时间点快速“捕捉”模拟信号的瞬时电压值，将时间上连续的信号变为时间上离散的信号。为了给后续步骤提供一个稳定的值，采样后的电压值需要被‌保持‌电路暂时存储一段时间。‌

量化‌：保持住的模拟电压值仍然是连续的，需要被映射到一系列预先定义好的离散电平上，这个过程称为量化 。‌ADC的分辨率（位数）直接决定了量化级别的多少‌，例如一个8位ADC可以将输入电压范围划分为 28=25628=256 个离散电平。‌

编码‌：最后，量化后的每个离散电平被赋予一个唯一的二进制数字代码（如01011001），从而完成从模拟值到数字量的最终转换，输出给数字系统使用。‌‌

模数转换器-MS5192T

MS5192T/MS5193T是一款适合高精度测量应用的低功耗、低噪声、三通道差分输入的16bit/24bit模数转换器。其内部集成了低噪声输入缓冲器、低噪声仪表放大器，当增益设置为64，更新速率为4.17Hz时，均方根噪声为25nV。集成了精密低噪声、低漂移内部带隙基准，也可采用外部差分基准电压。

其片内还集成可编程激励电流源、burnout电流源和偏置电压发生器。偏置电压发生器可将通道的共模电压设置为0.5*AVDD。此芯片采用外部时钟或内部时钟，输出数据速率可通过软件设置数据更新速率为4.17Hz到470Hz。电源电压范围为2.7V到5.25V。MS5192T/MS5193T采用了TSSOP16封装。

MS5192T/MS5193T为低功耗∑-ΔADC ,内置∑-Δ调制器、输入缓冲器、基准电压源、仪表放大器和片内数字滤波器，主要用于测量宽动态范围的低频信号，例如压力传感器、电子秤和温度测量应用中的信号。每个器件都有三个差分输入端，可以被配置为缓冲模式或无缓冲模式。基准电压采用外部基准电压。

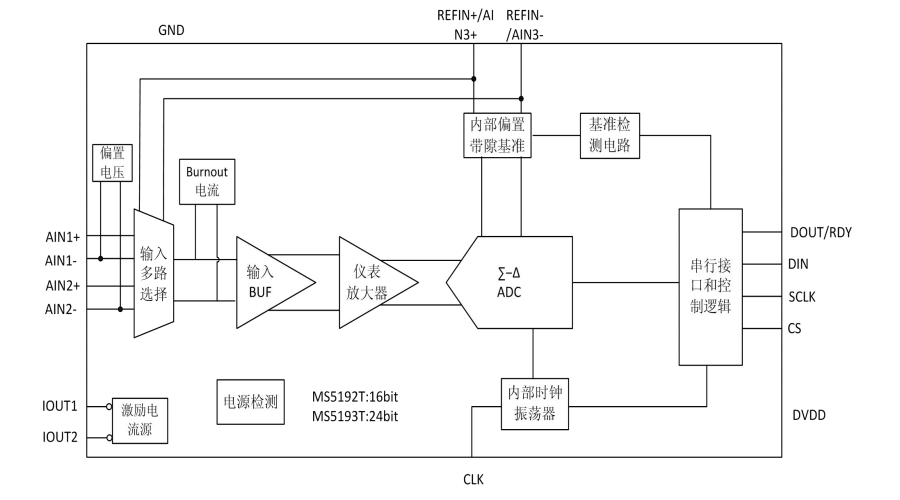

内部框图：

内部框图

高精度模数转换芯片 - MS5192T的特性：

RMS噪声：在4.17Hz为25nV；在16.7Hz为30nV；

功耗：典型值为380uA

集成低噪声、可编程增益仪表放大器

集成低温漂电压基准

更新速率：4.17Hz到470Hz

集成50Hz/60Hz限波滤波器

集成可编程电流源

集成片内偏置电压发生器

电源电压：2.7V到5.25V

工作温度范围：-40℃~ 105℃

模数转换芯片 - MS5192T的应用：

衡器应力检测

气体分析和血液分析

工业过程控制和仪器仪表

液相和气相色谱仪

6位DVM

审核编辑 黄宇
