非晶NbP半金属颠覆传统电阻率尺寸效应

铜互连的电阻率随薄膜减薄而飙升，这是先进封装和超大规模集成电路面临的经典瓶颈。常规金属在5 nm以下厚度时电阻率可达体材的10倍以上，方阻动辄上百Ω/□，用Xfilm埃利四探针方阻仪一测便知。本文在Weyl半金属NbP中发现了完全相反的趋势：薄膜越薄，电阻率反而越低。1.5 nm厚的NbP室温电阻率仅约34 μΩ·cm，比体材NbP还低6倍，比同厚度的Cu低了近3倍。这一反常现象的根源在于表面通道导电——拓扑表面态不受无序散射影响，薄膜越薄，表面贡献占比越大，有效电阻率就越低。



团队在蓝宝石衬底上溅射沉积NbP薄膜，先用4 nm Nb作种子层减小晶格失配，再沉积1.5~80 nm的NbP，最后原位覆盖3~4 nm SiNₓ防止氧化。沉积温度400°C，兼容后端工艺热预算。HAADF-STEM截面图像显示，NbP层并非长程有序的单晶，而是在非晶基体中嵌有纳米晶区域的短程有序结构。方阻测量采用标准Hall法和涡流无接触法，数据清晰呈现了反常趋势：NbP/Nb薄膜的总电阻率从~80 nm的约200 μΩ·cm，一路降到~1.5 nm的约51 μΩ·cm。扣除4 nm Nb种子层的贡献后，纯NbP层的电阻率标度更加惊人——1.5 nm NbP仅34 μΩ·cm，而同厚度的Cu或Ru通常超过100 μΩ·cm。作为对照，纯Nb金属薄膜的电阻率随减薄反而大幅上升。

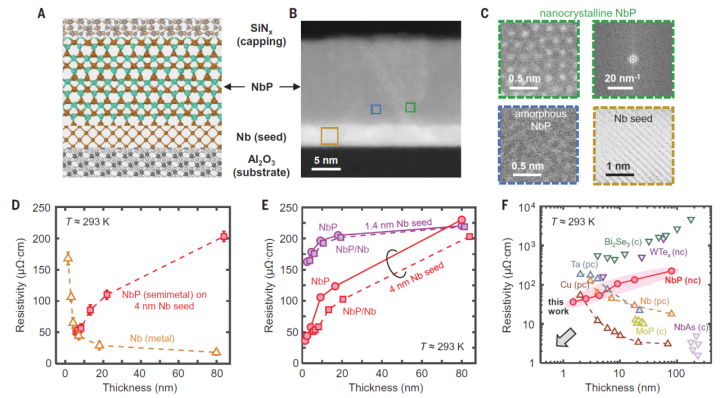

NbP/Nb薄膜堆叠结构及室温电阻率与厚度的关系

将NbP与多种材料做了横向对比。从~20 nm减到~5 nm，常规金属方阻R□增加10~100倍，而拓扑半金属（NbP、WTeₓ）和拓扑绝缘体（Bi₂Se₃）的方阻增幅不到2倍。NbP在亚5 nm厚度区间占据了"最低电阻率"的角落位置。



种子层厚度的微妙影响

/Xfilm



团队对比了4 nm和1.4 nm两种Nb种子层。原子分辨HAADF-STEM发现，4 nm Nb种子层内形成了失配位错，释放了与蓝宝石衬底之间的面内压应力，Nb晶格恢复到~3.32 Å的体材值，NbP的晶格常数~3.34 Å接近体材值。而1.4 nm Nb种子层太薄，位错无法形成，压应力残留在Nb中（~3.53 Å），NbP被拉伸到~3.41 Å。拉伸应变导致额外的载流子散射，1.4 nm Nb种子层上的NbP电阻率系统性高于4 nm种子层上的样品。这说明应变管理对超薄半金属薄膜的电学性能至关重要。



反常低阻的物理根源

/Xfilm



变温输运测量揭示了反常标度的物理机制。80 nm厚的NbP电阻率几乎不随温度变化——这是无序主导的体相输运特征。而18 nm及以下的NbP薄膜电阻率随温度线性下降，呈现金属性。团队用双通道模型拟合了NbP层的电导：体相通道呈跳跃导电，电导随升温增加；表面通道呈金属性，电导随升温下降。薄膜越薄，体相贡献越小，表面占比越大。18 nm以下的NbP薄膜从5 K到室温均由表面通道主导导电。

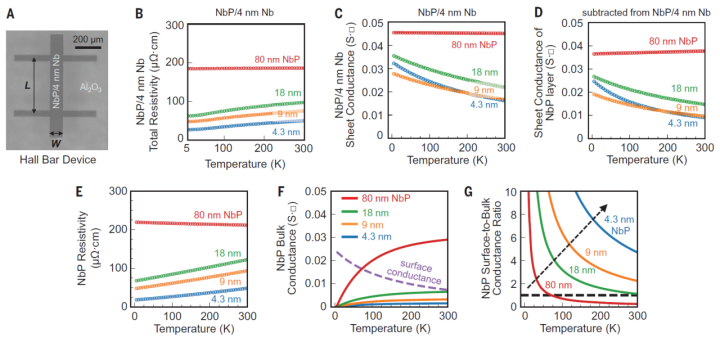

NbP/Nb和NbP层的变温输运测量及表面-体相电导分离

表面通道的来源是什么？NbP属于Weyl半金属，其费米弧表面态受拓扑保护，对无序散射不敏感。即使在非晶结构中，理论预测仍可能存在类费米弧的表面态。另一种可能是NbP/Nb界面处的界面自由电子气态，团队在界面附近观察到了局域短程有序区域。



高载流子密度+足够好的迁移率

/Xfilm

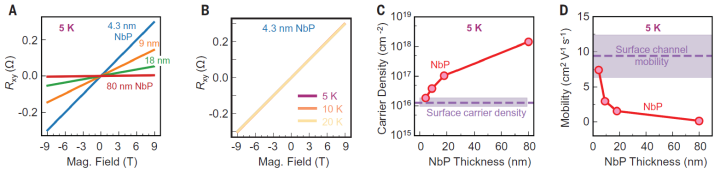

Hall电阻在5 K下对所有厚度样品均呈线性，说明单一载流子（空穴）主导输运。面载流子密度从80 nm的约10¹⁸ cm⁻²降到4.3 nm的约10¹⁶ cm⁻²，外推到零厚度得到表面载流子密度约1.4×10¹⁶ cm⁻²，是晶态NbAs的3倍——非晶体系Hall测量可能高估载流子密度，但趋势明确。迁移率方面，4.3 nm NbP在5 K下的有效迁移率约7.4 cm²·V⁻¹·s⁻¹，是80 nm样品的约50倍。表面通道迁移率估计为9.4±3.0 cm²·V⁻¹·s⁻¹，虽远低于晶态NbP的约10⁶ cm²·V⁻¹·s⁻¹，但与非晶Bi₂Se₃的表面态迁移率相当。低电阻率的组合密码就是：高表面载流子密度+足够好的表面迁移率。

 NbP薄膜的Hall测量及载流子密度与迁移率



兼容BEOL的低温工艺

/Xfilm



这项工作的工程价值在于400°C的沉积温度。此前报道的低电阻率拓扑半金属（如NbAs纳米带、CoSi纳米线）要么需要600°C以上的外延生长，要么厚度远超互连需求。本文的溅射NbP薄膜在蓝宝石、MgO、SiO₂/Si等多种衬底上均表现出一致的反常标度趋势。未封盖的2.6 nm NbP在空气中4天电阻率变化<10%，而同条件的4 nm Nb金属膜变化约90%，说明NbP本身抗氧化性也不错。当然，从薄膜到实际互连线还有距离：刻蚀图形化后的线宽效应、与介质层的界面反应、长期电迁移可靠性等都需要验证。但方向已经打开——拓扑半金属的表面态导电，为突破Cu互连的电阻率极限提供了一条全新的路径。

在薄膜方阻表征环节，Xfilm埃利四探针方阻仪能够精确测量亚5 nm超薄导电薄膜的方阻和电阻率，为这类新型互连材料的快速筛选和工艺优化提供了可靠的测量保障。

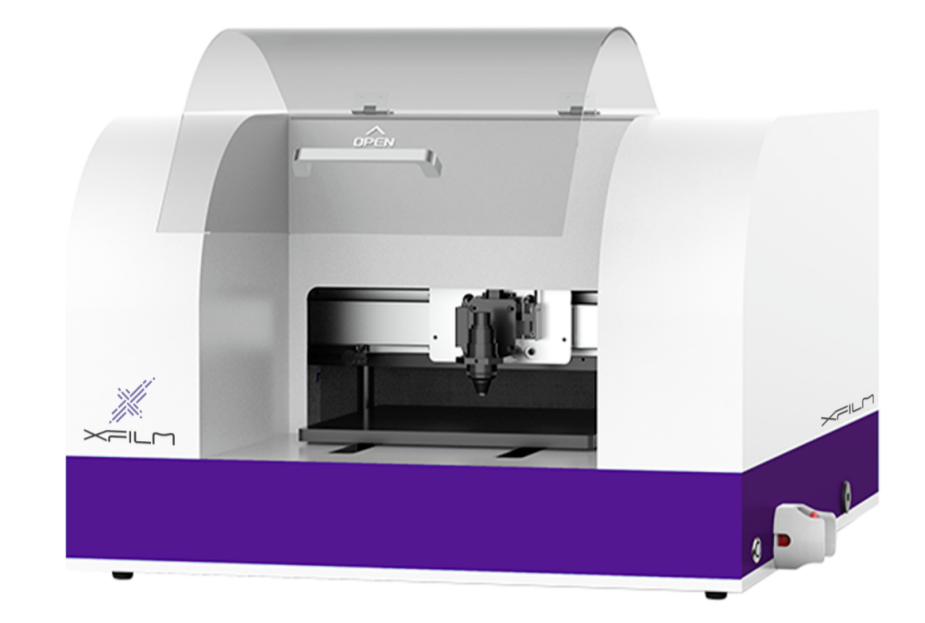

Xfilm埃利四探针方阻仪
