高压电机绝缘在线监测装置硬件解析：2500V直流注入与吸收比自动测量的工程实现

技术背景：绝缘吸收比测量的硬件挑战
高压电机绝缘吸收比（R60/R15）的精准测量，对硬件系统有以下核心要求：

● 高压直流发生：需要产生稳定的2500V（或可配置的高压）直流测试电压，波纹系数和稳定性直接影响测量精度
● 高精度高阻测量：高压电机绝缘电阻通常在MΩ至GΩ量级，需要高精度的微电流测量电路
● 精确计时：R15和R60的测量需要精准计时（国标规定为15秒和60秒），计时误差会影响吸收比计算结果
● 安全隔离：测试回路必须与控制回路实现良好隔离，防止高压反串

高压直流发生电路
测试激励电路通常采用以下方案：

DC/DC升压方案：通过MOSFET驱动的Flyback或LLC谐振拓扑，将低压总线升压至2500V
● 电压调节精度：通常需要优于±1%，确保不同温度、负载条件下测试电压稳定
● 纹波抑制：高压侧需要足够的滤波电容（注意高压电容的自谐振频率和绝缘要求）
● 软启动设计：避免上电瞬间的过冲损坏被测绝缘样品
● 过压/过流保护：防止被测电机绝缘完全失效时的短路电流损坏测试电路

微电流测量电路
绝缘电阻测量的核心是微电流测量（典型范围：nA至μA级）：

● 运放选型：需要选用输入偏置电流极低的高阻运放（如AD549、INA116等），确保电路本身的漏电流不影响测量结果
● 屏蔽技术：测量回路需要采用保护环（Guarding）技术，消除PCB表面漏电流的影响
● 高压侧与低压侧隔离：采用高压光耦或电容隔离放大器实现信号传递
● 温度补偿：绝缘电阻对温度敏感，系统需采集环境温度并进行换算（通常按IEC 60085标准进行温度校正）
安全联锁设计
这是高压绝缘测试装置中重要的硬件设计之一：

● 机械互锁：通过辅助触点检测电机断路器状态，仅在确认断电后才允许测试电路上电
● 高压开关：测试结束后需要通过泄放电阻将高压电容中的残余电荷可靠泄放，防止触电风险
● 隔离放大器：控制信号与高压测试回路之间采用隔离放大器（如HCPL系列光耦或数字隔离芯片），隔离耐压通常需要>5kV
数据采集与输出
● ADC：12-16位精度ADC采集测量电流值，通过公式R = U_test / I_measure 计算绝缘电阻
● 实时计算：MCU或DSP在T=15s和T=60s节点采样R值，计算K=R60/R15
● 通信接口：Modbus RTU/TCP输出测量结果，支持与PLC/DCS/SCADA对接
● 本地显示：LCD/触摸屏显示当前绝缘电阻、吸收比及历史趋势

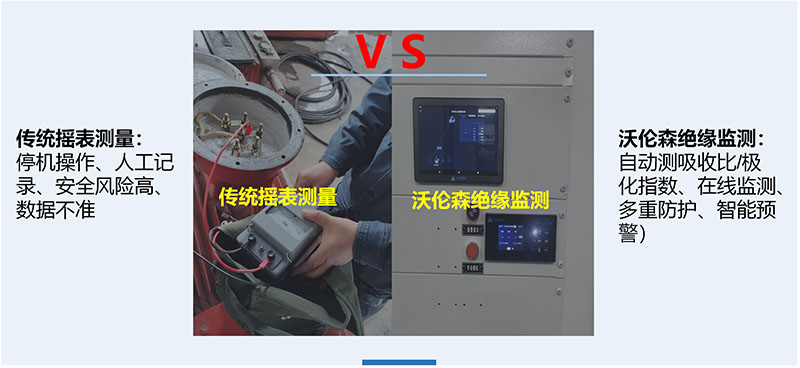

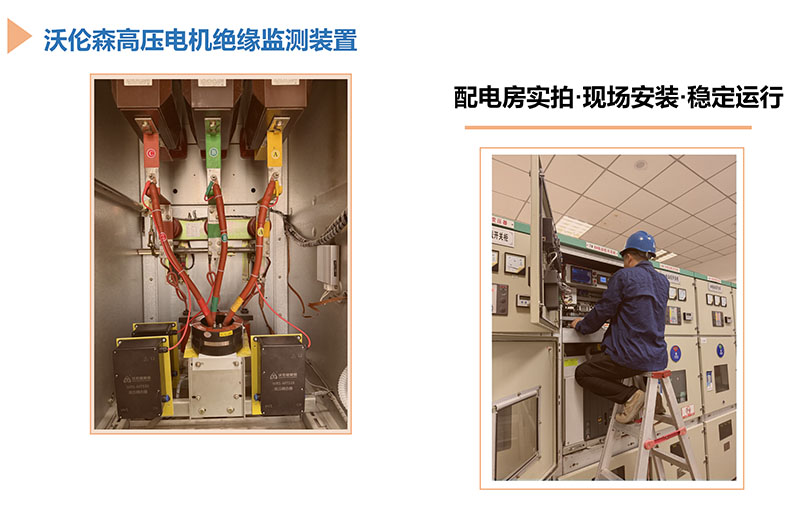

沃伦森WRS-MTS31在上述各硬件环节均进行了针对工业现场的可靠性设计，特别是在防爆区域和煤矿场景的安全隔离方面有专项工程处理。
