芯谷科技—高效降压型 DC-DC 转换器D2502A

一、产品概述

       D2502A 是芯谷科技（Silicore）推出的一款 380KHz 固定开关频率、30V 耐压、3A 开关电流 的高效降压型 DC-DC 转换器。采用 SOP-8 封装，内置功率 MOS 管，集成频率补偿与多重保护功能，外围电路极简，仅需少量阻容元件即可实现稳定的降压输出。适用于 3.6V~30V 宽输入电压范围，输出电压可在 1.222V~23V 之间灵活调节，最大占空比可达 100%，最小压降仅 0.6V，是工业级和消费类 电源设计的理想选择。

二、核心特点

2.1 内置丰富保护功能

热关断保护（Thermal Shutdown）：芯片过热时自动关断，防止热损坏

输出过电流保护（Current Limit）：内置电流限制，开关电流限值典型值 4.7A

输出短路保护：短路时开关频率从 380KHz 自动降至 80KHz，降低功耗

EN 脚 TTL 关机功能：低电平关断，高电平工作，悬空时默认为高电平

EN 脚迟滞功能：防止开关抖动，提升系统稳定性

2.2 设计优势

内置功率 MOS + 频率补偿，外围仅需少量阻容元件，BOM 成本极低

固定 380KHz 开关频率，EMI 特性可控，便于滤波设计

PWM 控制环路，占空比 0~100% 线性可调，瞬态响应优异

低纹波、出色的线性调整率与负载调整率，输出电压稳定可靠

宽温工作范围（-40°C ~ +125°C），满足工业级应用需求

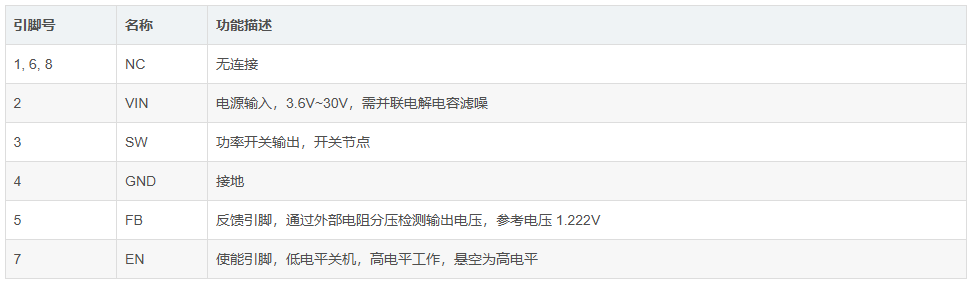

三、引脚定义（SOP-8）

输出电压计算公式

推荐：R1 选用 2KΩ（1%精度） 以获得最佳稳定性。

四、典型应用电路

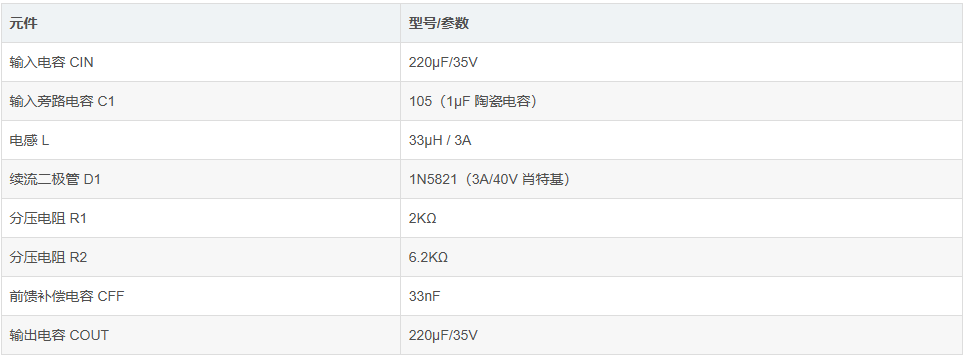

4.1 12V 转 5V / 3A 应用

验证：VOUT = 1.222 × (1 + 6200/2000) = 1.222 × 4.1 ≈ 5.01V ✓

4.2 12V 转 3.3V / 3A 应用

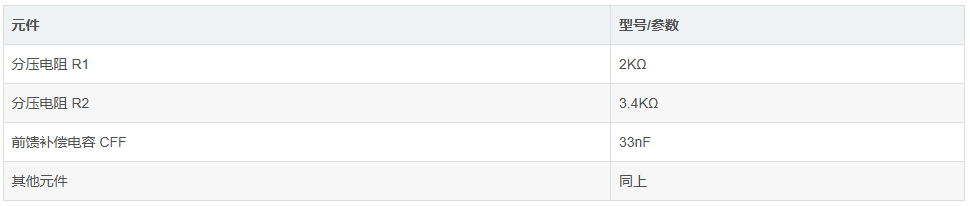

验证：VOUT = 1.222 × (1 + 3400/2000) = 1.222 × 2.7 ≈ 3.30V ✓

4.3 设计要点

CFF 补偿电容：输出电压 >10V 时建议添加，典型值 100pF~33nF，与 R2 并联。计算公式：

            推荐使用陶瓷电容、薄膜电容或银云母电容（不推荐 Z5U 陶瓷电容）。

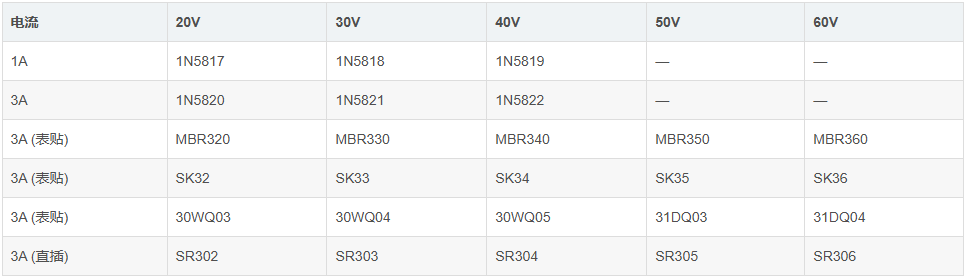

肖特基二极管选型：根据系统最大输入电压选择耐压等级，推荐型号如下：

五、应用场景

5.1 官方推荐应用

LCD 电视与显示屏：为背光驱动板、T-CON 板等提供稳定的 5V/3.3V 供电

数码相框：适配 12V 适配器输入，降压至系统所需的 3.3V 或 5V

机顶盒：为 SoC、DDR、WiFi 模块等提供高效电源

路由器/交换机：从 12V 适配器降压至 3.3V 供主控芯片使用

通讯设备供电：工业级宽温特性满足基站、网关等户外设备需求

5.2 扩展应用推荐

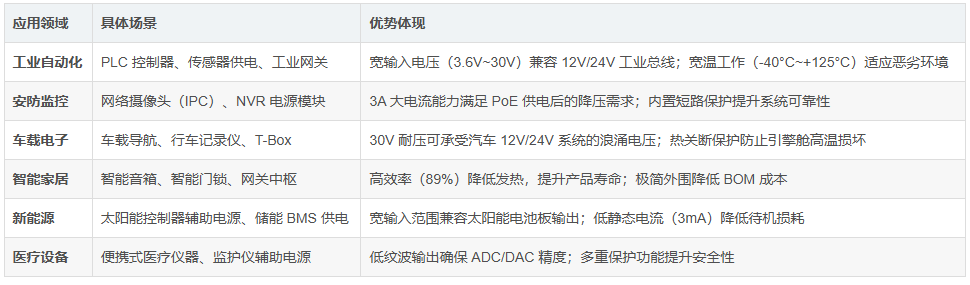

基于 D2502A 的优异性能，还可广泛应用于以下场景：

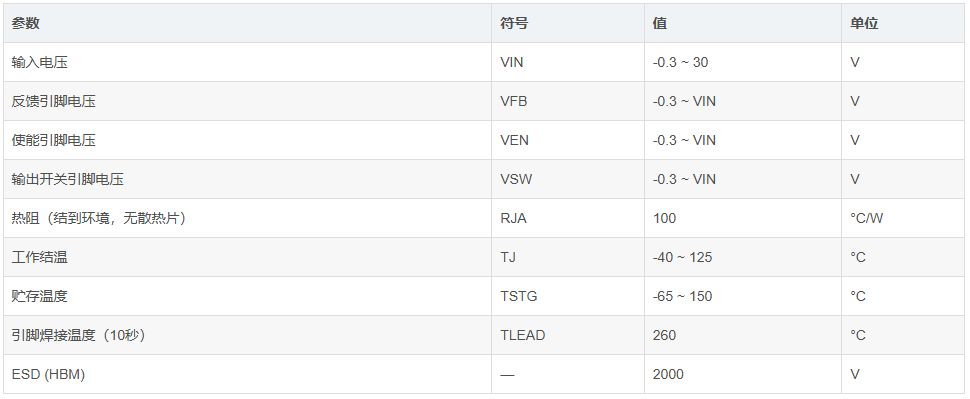

六、极限参数（绝对最大额定值）

七、订购信息

八、总结

       D2502A 凭借其 3.6V~30V 超宽输入电压范围、3A 大电流输出能力、固定 380KHz 开关频率、内置功率 MOS 与多重保护功能，以及 极简的外围电路设计，成为降压型 DC-DC 电源方案中的高性价比之选。无论是消费类电子、工业控制、车载应用还是通讯设备，D2502A 都能以稳定的性能、出色的效率和可靠的保护机制，为工程师提供"即插即用"般的电源设计体验。

       如需了解更多关于 D2502A 的详细信息和技术支持，欢迎访问 Silicore 芯谷科技官方网站 www.silicore.com.cn，或联系我们的技术支持团队。
