保护板电容作用是什么

描述

PCB保护板电容的高频吸尘器作用:高频噪声抑制方法详解

你有没有过这样的体验:精心设计的电路板,核心芯片性能参数一流,元器件也都是精挑细选,可一上电,系统就变得不稳定,数据偶尔出错,信号波形上总有一些难以解释的毛刺,甚至莫名其妙地重启?很多时候,这些“玄学”问题的罪魁祸首,就藏在那些看似不起眼的电容里,更准确地说,是你尚未真正理解并驾驭的“高频噪声”。

在PCB保护板的设计江湖中,电容远不止是简单的储能元件。它更像是一位沉默的“高频吸尘器”,专职负责清除电路运行中产生的无形污染——高频开关噪声。这些噪声,源自数字芯片高速开关的瞬间,来自DC-DC转换器的开关纹波,它们虽能量不大,却频率极高,如同电磁空间的细微尘埃,一旦侵入敏感的模拟信号路径或电源网络,轻则引发信号失真、时序错乱,重则直接导致系统逻辑崩溃。而电容,正是吸附和滤除这些“尘埃”的关键力量。

那么,这颗“高频吸尘器”究竟如何工作?我们又该如何设计,才能让它发挥最大效力?



高频噪声的源头与传导路径

高频噪声的本质,是快速变化的电流。想象一下,当一颗CPU内核从休眠状态瞬间切换到全速运算,其电源引脚会在纳秒级时间内汲取巨大的电流。如果电源路径存在电感(哪怕是毫米级的PCB走线),根据电磁感应定律,这个剧烈的电流变化就会在电源网络上感应出一个电压尖峰,这就是所谓的“地弹”或“电源噪声”。

这些噪声主要通过两种路径传播:一是通过电源分配网络,污染整个系统的供电质量;二是通过空间辐射或寄生耦合,干扰邻近的敏感信号线。它们就像电路板上的“电磁污染”,无孔不入。

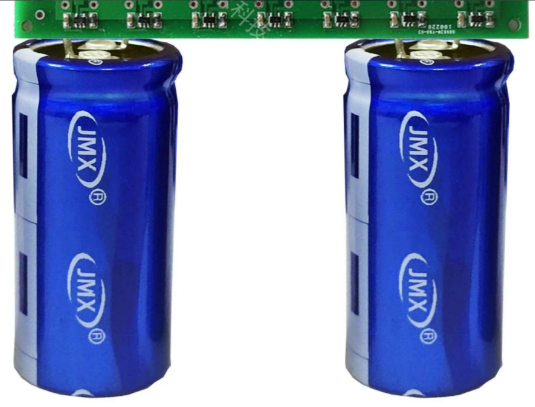

保护板保护板电容作用是什么

电容的“高频吸尘器”机制:退耦与旁路

电容对付这些高频噪声,主要依靠两大核心作用:退耦与旁路。

退耦,更像是一种“本地能源储备与缓冲”。在芯片的电源引脚与地之间,紧贴芯片放置一颗小容量陶瓷电容(常用0.1μF或0.01μF)。它的角色如同芯片门口的“应急储能站”。当芯片内部突然需要大电流时,远端的电源模块来不及响应,这个“储能站”就能立即释放储存的电荷,满足瞬时需求,防止芯片供电电压跌落。更重要的是,它为芯片产生的高频噪声电流提供了一个极低阻抗的就近回流路径,让噪声电流“短路”回地,而不是沿着长长的电源走线去污染整个电源网络。这就像在产生灰尘的机器旁边直接安装了一台强力吸尘器,不让灰尘扩散。

旁路,则侧重于“分流与引导”。它将信号线或电源线上的高频噪声成分,“引导”至地线。例如,在运算放大器的电源引脚处放置旁路电容,可以有效抑制通过电源线串入的射频干扰,保证放大器自身的纯净工作环境。



选择与布局:让“吸尘器”效率最大化的实战技巧

理解了原理,实战中的选择与布局才是决定成败的关键。随意摆放的电容,其效果可能大打折扣,甚至因自身引入的寄生电感而变成“天线”。

  1. “一大一小”的容量组合艺术:单靠一种电容无法覆盖全频段的噪声。通常采用“大容量电解电容 + 小容量陶瓷电容”并联的方案。大电容(如10μF或100μF的铝电解电容)负责应对频率相对较低、持续时间较长的电流需求波动,提供“水库”级的储能;而小容量陶瓷电容(如0.1μF, 0.01μF)则专攻高频噪声,因其等效串联电阻和等效串联电感极低,在高频下阻抗更小,是真正高效的“高频吸尘器”。
  2. “就近原则”是铁律:退耦电容必须尽可能靠近它所保护的芯片电源引脚放置,最好是就在引脚的正下方或紧邻引脚。目标是让电容与引脚之间的PCB环路面积最小、走线最短。每增加一毫米的走线,就相当于增加了一份寄生电感,这会严重削弱电容在高频下的性能,使得“吸尘器”的吸管变长变细,吸力大减。
  3. 关注电容自身的“体质”:选择电容时,除了容值,ESR和ESL是两个至关重要的参数。对于高频退耦应用,应优先选择低ESR、低ESL的陶瓷电容,特别是高频特性优异的材质如X7R、X5R。贴片封装的电容通常比直插封装具有更低的寄生电感。
  4. 过孔与回流路径的优化:电容的接地端必须通过低阻抗路径连接到芯片的地平面。使用多个过孔连接电容的接地焊盘到内地层,可以显著减小接地回路电感,确保噪声电流能顺畅“泄放”入地。
  5. 针对特定噪声源的“定点清除”:在开关电源的输入输出端、时钟发生器附近、高速数据接口(如USB、HDMI)的电源引脚处,都应针对性布置高频退耦电容,形成局部的噪声抑制节点,防止噪声产生和传播。

当你的电路板在复杂的电磁环境中稳定运行,当ADC采样的曲线光滑如丝,当高速数据流毫无错码地奔腾,背后正是这无数颗“高频吸尘器”在默默工作。它们虽小,却是PCB保护板设计中抵御无形干扰、守护信号完整性的第一道坚实防线。

下一次画板子,不妨多花几分钟审视一下这些电容的布局。问问自己:它们是否真的贴近了需要保护的“噪声源”?容量搭配是否覆盖了关键的噪声频段?回流路径是否足够“短粗”?让每一颗电容都物尽其用,这或许就是工程师从“能工作”到“稳定可靠”之间,最值得投入的设计哲学。毕竟,真正的稳定,来自于对每一个细节噪声的极致清扫。
