意法半导体STM32C5微控制器的重要功能

‍‍‍‍‍‍‍Milan Pidrman

意法半导体STM32 MCU应用工程师

意法半导体新入门级微控制器STM32C5于2026年3月正式推出，搭载Arm Cortex-M33处理器内核，采用40纳米制造工艺，配备双区闪存，存储容量128KB至1MB，可耐受1万次擦写，基础扇区容量8KB；专用闪存区的扇区可降至2KB，使存储分区管理更精细化。STM32C5主打使用简单，架构精简，例如，没有采用可信执行环境（TrustZone），并简化了内部时钟系统。它也是意法半导体高性价比入门级STM32系列中首款集成浮点运算单元（FPU）的微控制器。

内核运行主频144MHz，算力表现强劲，集成DSP指令集和除法运算硬件，CoreMark跑分593分，每兆赫兹性能为4.12分，远超市面上主流的入门级CortexM0+微控制器，这也是入门级MCU首次达到如此高的性能水准，而且在125℃（结温最高140℃）以下的宽温环境下，全程保持高性能，无需降频。STM32C5的时钟源只用一个内部高速RC振荡器（HSI）；该振荡器出厂已完成校准，在-20℃~+105℃环境温度范围内，计时精度达±1%。

STM32C5封装选型覆盖20引脚（TSSOP/UFQFPN）至144引脚（LQFP），引脚定义兼容STM32H5系列微控制器，可在PCB板上直接替换相同封装的STM32H5，但需注意的是，STM32C5将部分专用功能引脚改为了通用GPIO，例如，BOOT0与GPIO共用一个引脚（新增1路GPIO），取消VBAT引脚（增加1个GPIO），减少1个VCAP引脚（增加1个GPIO），取消VDDUSB引脚（增加1个GPIO）。因此，相同封装的STM32C5比STM32H5多出4路通用GPIO；LQFP100和LQFP144大封装STM32C5最多腾出6个GPIO引脚。

STM32C5配备了STM32全系列通用的标准外设（含CAN FD接口），同时集成了多数入门级MCU中不常见的外设资源。例如，该芯片搭载丰富的模拟外设，包括12位ADC、DAC、运放和比较器，这样的配置可有效精简物料清单，缩减PCB面积，降低整体成本。以太网数据传输速率达到10/100Mbps，入门级微控制器很少标配以太网。STM32C5具有MII、RMII接口，可以搭建局域网；64引脚及以上封装提供以太网接口。此外，STM32C5还支持USB 2.0全速主机（Host）和设备（Device）双模式。

通过意法半导体中间件库，STM32C5可将终端应用变为标准类设备、HID人机接口或其他类型USB产品。I3C总线数据传输速率比常用的I²C总线更高，在控制器和传感器数据采集应用场景，I3C总线正在快速普及应用。为了顺应这一发展趋势，STM32C5内置I3C外设。STM32C5搭载XSPI（SPI扩展接口）可连接八线/四线SPI外部存储器，通过XSPI四线模式，STM32C5可以拓展连接外部OSPI存储器和QSPI显示屏。针对加密类应用，STM32C5集成SHA、AES、真随机数发生器（TRNG）和抗侧信道攻击的公钥加密加速器（PKA）功能。硬件唯一密钥（HUK）通过为全新出厂MCU植入专属密钥，解决了预置密钥这一长期存在的的安全加密难题；搭配ST加密算法库，开发人员的安全设计无需从零开始，大幅加快应用开发。

下面深入讨论一些重要功能：

IO状态保持功能

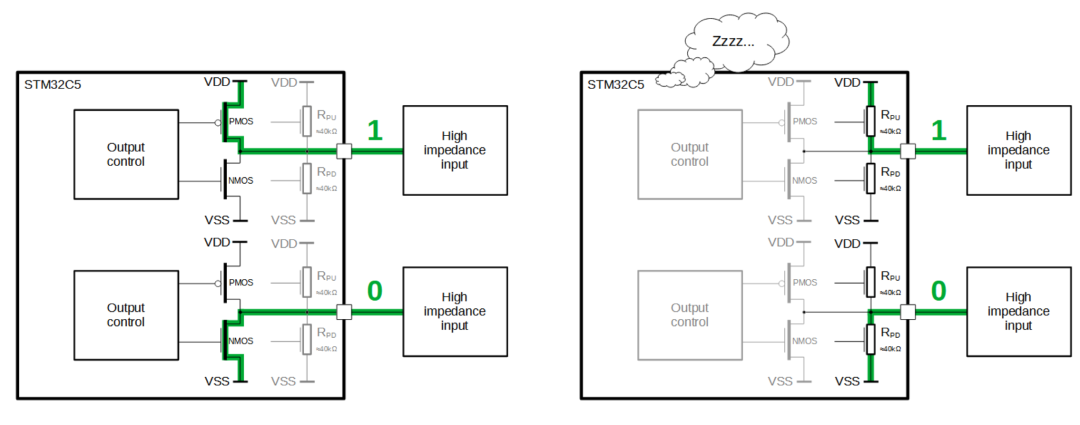

IO状态保持功能用于在微控制器待机模式期间锁定GPIO输出状态。在微控制器进入待机模式后，GPIO引脚处于浮空状态，此时，功耗降至最低。IO状态保持功能是通过片上GPIO上拉和下拉电阻锁定IO输出状态。上拉和下拉电阻是阻值约40kΩ的弱电阻，适用于驱动高阻抗输入电路。芯片进入待机模式后，立即对IO状态进行采样；待机唤醒后，上拉和下拉电阻将持续作用，直至软件将PWR_IORETR寄存器中的IORETEN位清零为止。这一特性赋予STM32C5更强的功能，适于各类看重低功耗需求的应用场景。

SPI数据采样延时功能

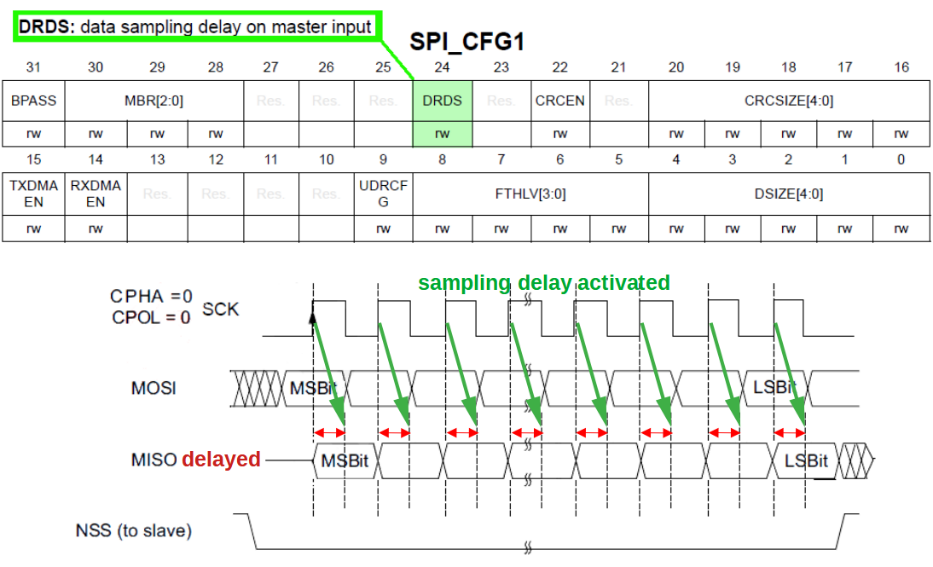

数据采样延时是STM32C5标配SPI外设的一项新功能。STM32C5的SPI 主机模式通信频率达到72MHz。电气隔离器等会造成数据信号延时，当使用这类电路时，即便频率再低，通信也可能出现异常问题。假设SPI_SCK时钟为50MHz，时钟周期T_sck为20ns，数据采样发生在MISO输入引脚的数据位中间位置。如果电气隔离器的传输延时达到10ns甚至更高，采样时刻会落在数据跳变沿上或有效采样区间之外，SPI将无法正常工作。该延时无法通过外部手段解决，因为它与SPI内部采样机制直接相关。在通过设置SPI寄存器中的DRDS位来启用数据采样延时功能后，SPI会将采样时间延后半个时钟周期（T_sck/2）（在本例中即为10ns），可精准抵消电气隔离器造成的传输延时，让设计人员实现更高的SPI通信速率。

用户数据闪存

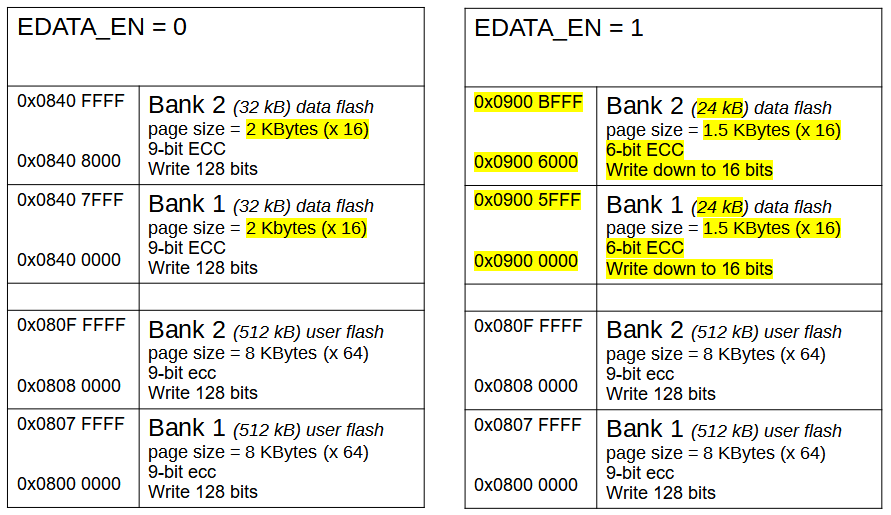

闪存采用8KB页结构，同时部分闪存区域提供更精细的存储粒度，这个区域称为闪存数据区，默认地址范围为0x0840 0000～0x0840 FFFF，在存储映射中，数据区偏离代码区4MB。数据区是64KB固定容量，而且可以从这里执行代码。在默认模式下，闪存数据区与常规用户代码区的唯一区别是，数据区页容量缩小为2KB。9位校验码（ECC）和128位（四字）写入数据保持不变。不过，当选项字节中的EDATA_EN控制位启用后，闪存数据区和代码区就会出现很大的不同。数据区将切换为精细化数据闪存模式：支持最小16位的写入操作；每6个连续半字就有自己的6位校验码（ECC），因为存储纠错码占用更多存储空间，每页容量变为1.5KB，有效可用空间缩减为48KB（双分区结构，每区24KB）。模式切换后，闪存数据区映射地址变更为0x0900 0000～0x0900 BFFF，且该区域禁止代码执行。该硬件特性能够更好地实现片内闪存的EEPROM模拟与磨损均衡算法，适配高频数据存储场景。

工程师必须注意，当EDATA_EN=1（启用精细化数据闪存模式）时，每个16位数据（半字）对应6位ECC校验码的设计隐藏着一个副作用。在默认配置下，128位闪存行对应9位ECC校验码保护，闪存擦除后的内容对应正确的ECC值（128位数据为全1即0xffff...ff，9位ECC为全1即0x1ff）。但是，在6位ECC和半字的模式下，情况就完全不同了，在数据被擦除后，闪存的16位数据是0xffff，其对应的ECC值是0xff；但0xffff对应的正确的6位ECC校验值应该是0xa1，结果，在EDATA_EN=1模式下读取已擦除的数据闪存时，会触发ECC双位错误检测，并产生不可屏蔽中断（NMI）。

通过使用意法半导体STM32系列开发工具，开发者能够便捷地上手了解STM32C5的各项功能，配套工具包含STM32C5 Nucleo开发板，以及全面升级的STM32Cube生态系统。该生态涵盖全新的CubeMX2、新一代HAL2驱动（适配STM32C5的原生驱动）和VS Code版STM32CubeIDE。这个开发环境经过市场验证，支持CMake项目开发。
