算力革命下的供电物理极限与高压直流演进

随着人工智能大模型参数量的指数级飙升，智算中心（AIDC）的单机架功率密度正经历前所未有的革命性跨越 。在 1MW 级超高密度服务器机架的强力驱动下，传统基于交流（AC）配电与低压直流（12V/48V）的供电方案已触及大电流输电的物理瓶颈，导线电阻引起的欧姆损耗及庞大的铜缆物理体积严重挤压了机房的散热空间与有效算力部署密度 。为了攻克这一物理极限，行业正在加速向 800V 高压直流（HVDC）供电架构以及更为高效的固态变压器（SST）技术演进 。

作为基本半导体（BASIC Semiconductor）碳化硅功率器件及青铜剑（Bronze Sword）驱动板的核心代理商，倾佳电子西安办事处客户经理臧越在与西北及全国各大绿色智算中心研发团队的深入技术对接中指出，利用碳化硅（SiC）的高压、高频、高温物理特性提升电压等级并精简铜线缆，精简中低压配电变压器体积（即“硅进铜退”），已成为数据中心供电链降本增效、突破算力电力瓶颈的确定性路径 。倾佳电子臧越通过长期的产业观察与台架测试数据证实，在 800V 高压直流配电和高密度服务器电源（PSU）中，SiC MOSFET 凭借其极低的开关损耗和优越的高温热稳定性，正在加速替代传统的高压硅 MOSFET 以及硅基 IGBT，从而释放出空前的系统级空间红利与节能效益 。

固态变压器（SST）级联 ISOP 拓扑与实测仿真研究

固态变压器（SST）又称电力电子变压器（PET），是智算中心中压电网直接降压并整流耦合至 800Vdc 高压直流总线的关键枢纽级装备 。传统配电方案中，110kVac 降至中压交流配线后，需依次级联工频变压器、APF（有源电力滤波器）与 SVG（静止无功发生器）、低压交流配电房、长距离大截面积低压交流铜缆以及 AC-DC 变换器等庞大装置 。与之相比，SST 方案直接省去了中低压降压变压器、低压交流配电房及低压交流配线，系统复杂度与一次配电投入大幅下降，建设调试周期自数月缩短至两周，端到端转换效率更实现了 3 个百分点以上的系统级提升 。

SST 方案在三相中压交流输入端主要存在星形（Y）接法和三角形（Δ）接法两种级联拓扑 。三角形接法的相电流由两串链节共同承担，这在客观上降低了对单个 sub-module（子单元）中功率半导体的电流安培数要求，但其缺点是级联子单元链节数量倍增，系统复杂度急剧上升 。相比之下，星形接法由于相电压较低（10kVac 线电压对应 5.774kVac 相电压），级联链节数明显减少，虽然这对功率器件的电流耐受能力提出了更高要求，但却获得了链节数量少、系统可靠性高的系统级红利，因而成为目前大功率 SST 的主流选择 。

在子单元的技术路线上，系统采用模块化输入串联输出并联（ISOP）级联拓扑，利用多级子模块在输入端串联分担万伏级的高压，并在输出侧并联输出隔离的高压 800Vdc 直流电 。根据最新工程设计规格，在 13.8kVac 输入系统中，三相星形级联拓扑每相采用 8 个功率模组（整流侧单直流母线达 1600Vdc），全三相共使用 24 个功率模组（早期设计曾采用单相 11 个模组级联，后续优化为 8 个以降低级联数量、提升可靠性并缩减成本） 。

125kW 与 250kW SST 功率模组系统方案对比

针对 SST 系统的子模组，青铜剑科技与基本半导体开发了不同功率等级的全碳化硅功率模组方案，其整流侧（AC-DC）采用 ANPC（有源中点钳位）三电平拓扑，隔离直流变换侧（DC-DC）选用 DAB（双有源桥）拓扑 。

系统技术指标与器件配置	125kW SST 功率模组设计方案	250kW SST 功率模组设计方案
系统输入电压	三相 13.8 kVac	三相 13.8 kVac
单模组整流侧直流电压	1600 Vdc	1600 Vdc
单模组输出直流电压	800 Vdc	800 Vdc
单相功率模组级联数量	8 个功率模组级联（系统三相共 24 个）	8 个功率模组级联（系统三相共 24 个）
AC-DC 整流侧拓扑	ANPC 三电平功率拓扑	ANPC 三电平功率拓扑
DC-DC 隔离变换拓扑	双有源桥（DAB）软开关拓扑	双有源桥（DAB）软开关拓扑
单模组额定输出功率	不低于 100 kW（典型 125 kW）	250 kW（隔离 DCDC 单路 125 kW）
AC-DC 侧功率器件选型	基本半导体 BMF240R12E2G3	基本半导体 BMF540R12MZA3
DC-DC 侧功率器件选型	基本半导体 BMF240R12E2G3	基本半导体 BMF540R12MZA3
选用的碳化硅模块封装	Pcore™2 E2B 半桥封装	Pcore™2 ED3 半桥封装
常温导通电阻 (25∘C)	5.5 mΩ	2.2 mΩ
模块额定工作电压与电流	1200 V / 240 A (壳温 80∘C)	1200 V / 540 A (壳温 90∘C)
模块隔离耐压 (RMS)	3000 V (AC, 50Hz, 1min)	3400 V (AC, 50Hz, 1min)
系统散热与冷却方式	强迫风冷，散热器温度设定为 80∘C	强迫风冷，散热器温度设定为 80∘C

通过 PLECS 热仿真平台，对不同工作频率组合下功率模组中碳化硅开关管的最高结温、单级转换效率以及级联后的整机总效率展开了详尽的量化计算（总效率计算中包含了固定占比为 0.115% 的电感与变压器等高频磁性器件损耗） 。

125kW SST 模组 PLECS 仿真效率与频率折中数据

在 125kW SST 系统中，AC-DC 运行在 20kHz 与 30kHz 下，DAB 隔离 DCDC 运行在 30kHz、40kHz、50kHz 条件下，系统在不同功率点处的级联总效率表现如下：

工作功率点 (kW)	AC-DC效率 (20kHz)	DAB效率 (30kHz)	DAB效率 (40kHz)	DAB效率 (50kHz)	系统级联总效率 (20k+30k)	系统级联总效率 (20k+50k)
12.5	99.54%	99.54%	99.45%	99.37%	98.97%	98.80%
37.5	99.37%	99.42%	99.34%	99.23%	98.68%	98.49%
62.5	99.32%	99.38%	99.30%	99.22%	98.59%	98.43%
87.5	99.27%	99.27%	99.20%	99.11%	98.43%	98.27%
112.5	99.21%	99.12%	99.02%	98.91%	98.22%	98.02%
125.0	99.18%	98.71%	98.59%	98.46%	97.79%	97.54%

在 AC-DC 整流侧，20kHz 的开关频率效率平均比 30kHz 高出约 0.1%，全功率范围内整流侧效率均突破 99.1% 。满功率输出时，20kHz 下开关管的最高结温不超过 95∘C，在一个工频周期内的瞬态结温波动量小于 10∘C，相较于 Tvj 极限（175∘C）具有极高的安全设计裕量 。在 DAB 直流变换侧，工作于 50kHz 满功率时最高结温不超过 93∘C，即使工作频率推高至 50kHz，级联后满载系统效率依然高达 97.54%，这为减小隔离变压器与滤波磁性元件的物理体积提供了卓越的运行边界 。

250kW SST 模组 PLECS 仿真效率与频率折中数据

在功率倍增至 250kW 的超高密度 SST 模组中，单相交流输入电流增至 251A，通过 ANPC 拓扑解算，单个开关管承受的电流有效值不超过 177.5A 。单 DAB 变换器功率升至 125kW，输出电流达 156.25A 。其级联总效率数据如下：

工作功率点 (kW)	AC-DC效率 (20kHz)	DAB效率 (30kHz)	DAB效率 (40kHz)	DAB效率 (50kHz)	系统级联总效率 (20k+30k)	系统级联总效率 (20k+50k)
25.0	99.71%	99.74%	99.66%	99.58%	99.34%	99.18%
75.0	99.56%	99.68%	99.59%	99.51%	99.13%	98.96%
125.0	99.48%	99.57%	99.47%	99.37%	98.94%	98.74%
175.0	99.42%	99.43%	99.31%	99.19%	98.74%	98.50%
225.0	99.35%	99.10%	98.92%	98.73%	98.34%	97.98%
250.0	99.32%	98.57%	98.20%	97.88%	97.78%	97.10%

在 250kW 功率模组下，得益于 Pcore™2 ED3 封装碳化硅模块极其优异的 2.2 mΩ 超低导通电阻，AC-DC 整流侧工作于 20kHz 满功率时最高结温控制在 102∘C，工作于 30kHz 时最高结温为 108∘C，工频结温波动量不超过 10∘C 。DAB 侧在 50kHz 超高开关频率及 125kW 满输出功率下，开关管最高结温仅为 106∘C，长期运行安全可靠，系统整机全功率范围转换效率均满足 ≥97.0% 的硬性指标 。

“硅进铜退”的物理本质与基本半导体第三代 planar 技术优势

从物理学机制深度剖析，智算中心“硅进铜退”的本质是一场由宽禁带半导体材料特性跃迁引发的“高压化与高频化”物理革命。

高压化可以显著削减系统在输电链路上的焦耳损耗。主导电缆热损耗的欧姆定律及损耗功率公式为：

Ploss​=I2R=(UPtotal​​)2⋅ρSL​

在传输总算力功率 Ptotal​ 不变的前提下，将配电电压 U 自传统的低压（12V/48V）跃升至高压（800Vdc），输电电流 I 呈数十倍比例缩减 。根据电流平方反比关系，电缆所需的铜质导线截面积 S 得以呈现断崖式缩减，电缆铜材用量降幅可达 90% 以上，大幅降低了机房配线槽架的承重负荷与走线弯曲半径，有效解除了铜缆对机柜风道的散热阻碍。

高频化则实现了对磁性器件物理体积的极限压缩。高频变压器与电感等磁性元件的电磁变比与能量感应遵循法拉第电磁感应定律：

E=4.44fNBmax​Acore​

感应电动势 E 与工作频率 f 互为正比。将 DAB 隔离 DCDC 等级联变换器的开关频率 f 自普通硅基 IGBT 难以逾越的数千赫兹一举推高至 30kHz ~ 100kHz 时，维持同等能量传输所需的绕组匝数 N 及磁芯物理截面积 Acore​ 得以成倍萎缩 。这大幅减小了变压器磁芯体积和变压器内部用于绕制线圈的铜线用量，从而在物理结构上达成了利用高频碳化硅开关“硅”替代庞大工频磁铁与“铜”绕组的核心目标 。

第三代 planar 平面栅碳化硅技术的电学性能突破

在高压大电流的高频工作场景下，传统高压硅 MOSFET 在导通电阻与寄生电容上触及了硅材料的极限，而硅基 IGBT 则受限于少数载流子复合机制，在关断时存在严重的“电流拖尾”（Current Tail）现象。这导致其高频下的动态开关损耗呈几何级数暴涨，从而使转换效率出现断崖式下跌 。

倾佳电子西安办事处客户经理臧越在分析主流半导体工艺时指出，目前部分国际大厂采用的沟槽栅（Trench）SiC MOSFET 虽在常温下拥有较低的品质因数（FOM），但由于沟槽工艺固有的温度敏感性，其高温导通电阻 RDS(on)​ 几乎是常温下的两倍，这极大削弱了其在实际满载工况下的持续电流输出能力。相比之下，基本半导体自主量产的第三代（B3M）平面栅（Planar）碳化硅技术，其有源区比导通电阻 Ronsp​ 仅为 2.5 mΩ⋅cm2，不仅在击穿电压（BVDSS）和漏电流稳定性上表现优异，而且在高温工作时阻抗上升幅度被极大地抑制，表现出了更佳的高温热稳定性 。此外，平面栅工艺由于氧化层应力更为温和，在大批量产中表现出极优的产品一致性，上下桥臂的静态门极开启电压阈值（VGS(th)​）温漂偏差极低（常温及 125∘C 下偏差均 <0.07 V），无需经过严苛的分选即可直接并联使用，抗门极串扰误导通风险的 Ciss​/Crss​ 比值亦得到大幅优化 。

20kW 逆变焊机 H 桥硬开关 PLECS 热仿真对比

通过对基本半导体第三代 planar 碳化硅半桥模块（BMF80R12RA3）与行业高速大电流 IGBT 进行 PLECS 建模仿真，在散热器温度 80∘C、母线电压 540V、输出功率 20kW、占空比 0.9 的硬开关运行工况下，开关管的损耗表现如下 ：

开关器件与工作频率选型	单管导通损耗 (W)	单管开通损耗 (W)	单管关断损耗 (W)	单管总损耗 (W)	H桥总损耗 (W)	H桥整机转换效率
1200V 100A 硅基高速IGBT (20kHz)	37.66	64.26	47.23	149.15	596.60	97.10%
1200V 150A 硅基高速IGBT (20kHz)	37.91	41.39	22.08	101.38	405.52	98.01%
BMF80R12RA3 SiC (70kHz)	16.67	48.20	10.55	75.42	301.68	98.42%
BMF80R12RA3 SiC (80kHz)	15.93	38.36	12.15	66.44	265.76	98.68%
BMF80R12RA3 SiC (100kHz)	16.17	33.48	15.42	65.07	260.28	98.82%

即使将碳化硅模块的工作开关频率自 IGBT 时代的 20kHz 陡增至 100kHz，进行超高频逆变工作，其 H 桥单开关管总损耗（65.07W）依然仅为 100A 高速 IGBT 模块的 43.6%，整机转换效率攀升了 1.72 个百分点，充分显示了碳化硅高频化替代的压倒性物理红利 。

BMF540R12KA3 与 Cree CAB530M12BM3 静态/动态特性实测对比

针对大功率 SST 和电机驱动等工业级应用，对基本半导体 62mm 双半桥碳化硅模块 BMF540R12KA3 与行业标杆 Cree CAB530M12BM3 进行详尽的实测对比 ：

关键静态与动态测试指标	测试条件	BMF540R12KA3 (基本半导体)	CAB530M12BM3 (Cree)
击穿电压 BVDSS​	VGS​=0V, ID​=1mA (25∘C / 150∘C)	1596 V / 1639 V	1530 V / 1560 V
静态导通内阻 RDS(on)​	VGS​=18V, ID​=530A (25∘C / 150∘C)	2.24 mΩ / 3.40 mΩ	1.99 mΩ / 3.48 mΩ
二极管反向电压 VSD​	VGS​=−4V, ISD​=530A (25∘C / 150∘C)	4.88 V / 4.36 V	5.99 V / 5.49 V
开通损耗 Eon​	VDS​=600V, ID​=540A, RG​=2Ω, 25∘C	14.89 mJ	19.32 mJ
关断损耗 Eoff​	VDS​=600V, ID​=540A, RG​=2Ω, 25∘C	12.07 mJ	19.73 mJ
总开关损耗 Etotal​	VDS​=600V, ID​=540A, RG​=2Ω, 25∘C	26.96 mJ	39.05 mJ

数据实测分析表明，基本半导体 BMF540R12KA3 凭借其特有的第三代平面栅设计，在高阻断耐压裕量上表现更佳，且在 150∘C 高温时的实际导通内阻（3.40mΩ）超越了 Cree 产品（3.48mΩ），这有效抑制了系统的高温焦耳损耗 。在 540A 大电流硬开关测试中，其 Etotal​ 比 Cree 模块低了高达 31%，体现了极为优异的高频整机工作性能 。

此外，在散热器 80∘C、母排电压 800V、相电流 300Arms 的大功率电机驱动仿真应用中，运行在 6kHz 频率下的硅基模块 FF800R12KE7 总损耗高达 1119.71W（最高结温达 129.14∘C，转换效率仅 97.25%）；而工作在 6kHz 与 12kHz 下的基本半导体 BMF540R12KA3 碳化硅模块，单开关总损耗分别仅为 185.35W 与 242.66W，对应系统效率分别达 99.53% 与 99.39% 。在相同的 6kHz 下，硅基 IGBT 释放的热量是碳化硅 MOSFET 的 6.04 倍，这极大地放宽了系统风冷散热设计的硬件压力 。

800V 高压直流架构与服务器算力电源（PSU）的深度演进

在智算中心的整个供电体系中，能量自 SST 直接输出 800Vdc 高压直流母线，通过高压电轨输送至各算力机架，紧接着通过服务器算力电源（PSU）将 800Vdc 高频降压转换为 50Vdc（或 48Vdc、12Vdc）的架内中间母线电压，最后通过板卡级点负载（POL）电源为 GPU 提供 0.8V 至 1.2Vdc 的超低压、超大电流电能 。

在 800Vdc 输入架构下，新型算力服务器 PSU 的单体额定功率已自传统 3kW 极限爆发式攀升至 7kW ~ 11kW 。由于机架内部机箱物理空间的严格限制，高压一侧的主整流与 DCDC 开关工作载频必须推高至 60kHz 以上，这使得耐压 1200V 级、具备低动态电荷的碳化硅 MOSFET 单管分立器件成为算力 PSU 硬件设计的刚性基石 。

倾佳电子西安办事处客户经理臧越在其与西北本地及全国头部高密度算力电源研发团队的深入交流中强调，在 PSU 的超高频硬开关或谐振软开关（LLC/Phase-Shift）拓扑中，传统的 TO-247-3 封装因内部功率源极引脚（Source）与门极驱动回路共用而产生显著的 Ls​⋅(di/dt) 负反馈阻抗，极大地拉长了开关过渡时间并恶化了开通损耗 。因此，采用带有专属开尔文源极（Kelvin Source）引脚的 TO-247-4 封装不仅能彻底实现主功率通路与驱动电学回路的物理隔离，还能将主通道大 di/dt 切换引入的门极感应浪涌尖峰降至最低，从而将高频开关损耗降至极致 。

B3M 系列 1200V TO-247-4 封装分立器件选型参数	标称工作开启电压	常温阻抗 RDS(on)​ (25∘C)	高温阻抗 RDS(on)​ (175∘C)	额定电流 ID​ (25∘C / 100∘C)	标称开通/关断损耗	推荐主流大功率 PSU 应用管脚型号
B3M011C120Z	1200 V	11.0 mΩ	19.3 mΩ	223 A / 158 A	1880 μJ / 860 μJ	TO-247-4 (开尔文四引脚)
B3M013C120Z	1200 V	13.5 mΩ	23.7 mΩ	180 A / 127 A	1200 μJ / 530 μJ	TO-247-4 标准引脚
B3M020120ZN	1200 V	20.0 mΩ	35.0 mΩ	127 A / 90 A	1350 μJ / 420 μJ	TO-247-4NL (细引脚主推)
B3M040120Z	1200 V	40.0 mΩ	70.0 mΩ	64 A / 45 A	650 μJ / 170 μJ	TO-247-4 (40mΩ 高频主推)

Pcore™2 E2B 系列内置 SiC 肖特基二极管（SBD）的革命性可靠性设计

在级联整流或高密度大功率逆变（如 PCS 或大功率算力充电桩）中，碳化硅模块经常需要其内部体二极管（Body Diode）进行持续的反向续流工作 。然而，普通碳化硅 MOSFET 的本征体二极管在大电流反向续流运行 1000 小时后，其晶体内部的缺陷（基面位错等）极易在双极性载流子复合下发生电磁退化行为，导致器件的导通电阻 RDS(on)​ 波动率高达 42%，严重损害了工业级全生命周期的系统寿命 。

为了攻克这一行业难题，基本半导体在其 Pcore™2 E2B 系列（如 BMF240R12E2G3）工业级碳化硅半桥模块内部，创新性地在碳化硅 MOSFET 芯片旁集成合封了专用的高压碳化硅肖特基阻断二极管（SiC SBD） ，并在同一模块封装内实现了极低杂散电感的反向硬连接 。

由于合封了单极性续流特性的 SiC SBD，在反向续流时，反向大电流绝大部分流经管压降更低且完全没有少数载流子反向恢复特性的 SBD，从而有效避免了 MOSFET 本征体二极管的双极性复合退化效应 。经过 1000 小时以上的满载运行实测，BMF240R12E2G3 模块的导通阻抗变化率被死死锁死在 3% 以内，展现出了坚如磐石的超高系统可靠性 。

对基本半导体 BMF240R12E2G3（1200V / 5.5mΩ）、Wolfspeed 同级产品 CAB006M12GM3 以及 Infineon 同级产品 FF6MR12W2M1H_B70 展开静态性能对比 ：

耐压裕量（BVDSS​） ：基本半导体常温及高温下击穿电压分别高达 1627V/1650V，相比 Wolfspeed（1531V/1560V）及 Infineon（1404V/1447V）拥有更宽的 1000V 直流系统瞬态耐压安全裕度 。

抗噪误开通能力（VGS(th)​） ：基本半导体常温下开启电压典型值高达 4.311V（高温 125∘C 时仍能维持 3.592V），远超 Wolfspeed（3.008V/2.329V），极大降低了高 dv/dt 串扰下的栅极噪声误导通风险 。

续流压降损耗（VSD​） ：在 ISD​=200A、Tj​=25∘C 实测下，因内置了超低压降的续流 SBD，基本半导体的 VSD​ 仅为 1.911V，而 Wolfspeed 及 Infineon 因纯靠 MOSFET 体二极管硬续流，压降高达 5.452V 及 4.861V 。极低的续流压降直接削减了系统反向续流期间将近 60% 的热耗散损耗 。

在 125∘C、ID​=400A 大电流开关动态测试中，基本半导体的总开关损耗 Etotal​ 仅为 20.82mJ，显著低于 Wolfspeed（27.21mJ）及 Infineon（27.09mJ），在相同的 PCS 三相四桥臂仿真中，随着散热器工作温度的攀升，该模块因极佳的高温电阻温度系数控制，其开关损耗反而略有下降，抵消了由于温度升高带来的导通电阻阻抗上升，使级联变换总损耗在极限运行工况下依旧保持恒定 。

固态直流断路器（SSCB）在 AIDC 配电中的保护机制与设计

在 800Vdc 的智算中心高压直流配电和微网锂电池储能系统中，为了彻底捍卫供电母线和电池电芯的安全，断路器是不可或缺的重型电磁防护装置 。

直流配网短路故障在微亨（μH）级的超低回路电感下，会引发 di/dt 高达数千安培每微秒（A/μs）的短路故障电流 。由于机械式直流断路器机械触片的分断动作延迟高达 10ms 以上，无法对如此急速飙升的瞬态故障电流进行敏捷的分断保护 。机械触点在切断大电流时还会产生严重的空气拉弧，造成物理损耗与触点粘连失效 。

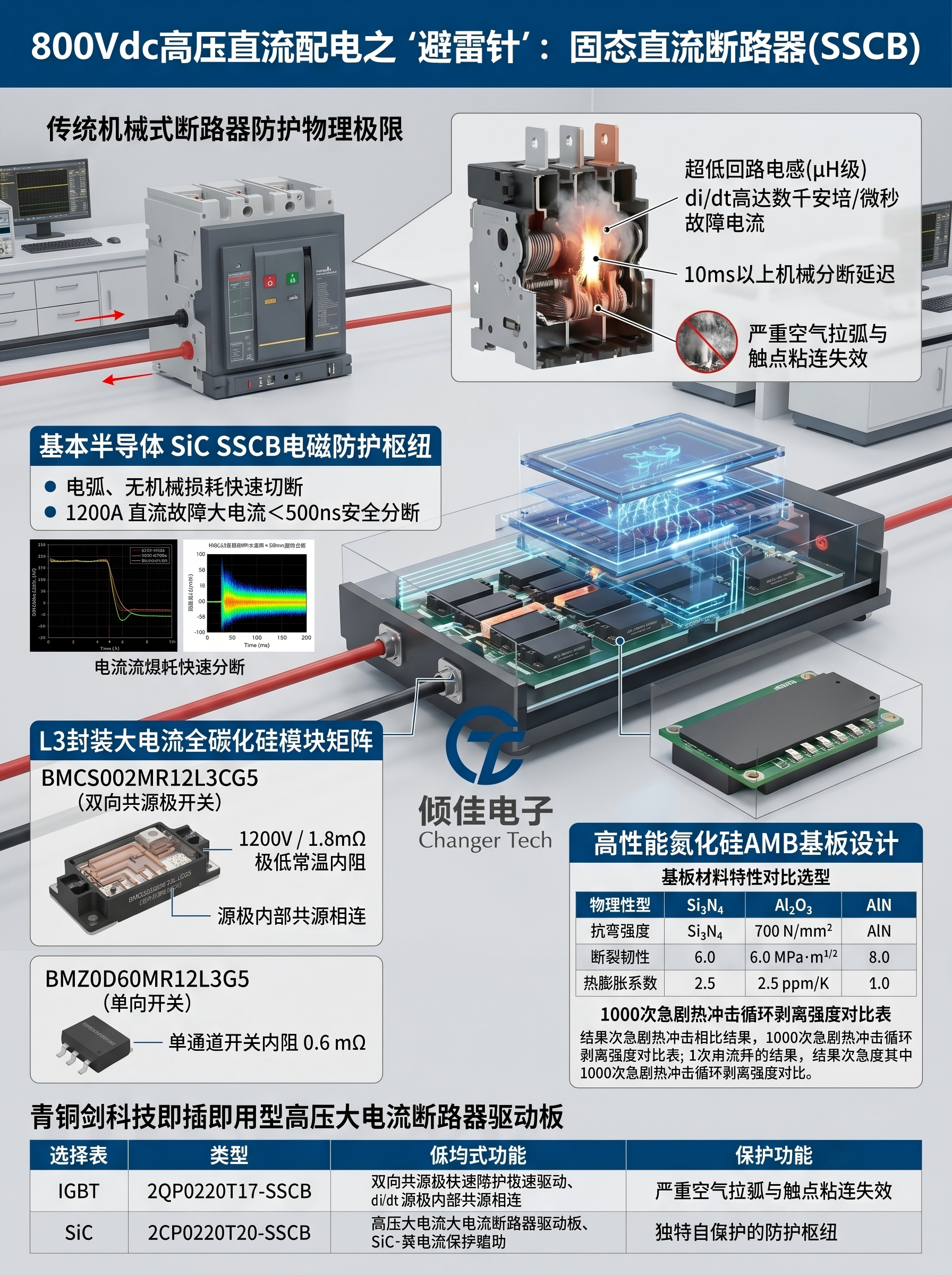

相比之下，以碳化硅模块为电磁阻断核心的固态直流断路器（SSCB）能够实现无电弧、无触点机械损耗的快速电流切断，在 500ns 内即可安全切断高达 1200A 的直流故障大电流，堪称直流电网的“避雷针” 。

SSCB 专用的 L3 封装大电流碳化硅半桥模块设计

基本半导体针对直流断路器系统推出了大电流 L3 模块系列，包括双向共源极拓扑模块（如 BMCS002MR12L3CG5）和单向开关模块（如 BMZ0D60MR12L3G5） 。

BMCS002MR12L3CG5（双向共源极开关） ：单模块集成 1200V / 1.8mΩ 极低常温内阻，漏极朝外，源极在内部共源相连，可在双向潮流直流断路器中作为主控开关工作 。

BMZ0D60MR12L3G5（单向开关） ：单通道开关内阻进一步降至惊人的 0.6 mΩ，极大减少了断路器在长期工作下的常态化自发热与欧姆插入损耗 。

在 L3 大电流功率封装的基板材料设计中，为了完美扛下瞬态高达数千安培的短路热能冲击并对抗环境应力疲劳，其双面陶瓷覆铜基板全面引入了高性能氮化硅（Si3​N4​）AMB 基板，代替了传统的氧化铝（Al2​O3​）和单晶氮化铝（AlN） 。

由表1中的材料物理特性对比可见，氮化硅不仅在抗弯强度（700 N/mm2）和断裂韧性（6.0 MPa⋅m1/2）上远超普通陶瓷材料，而且热膨胀系数（2.5 ppm/K）与硅、碳化硅更为接近 。在 SSCB 极为严苛的高温、骤冷温度循环测试下，双面铜箔与传统基板极易因 CTE 失配而发生剥离分层，而氮化硅（Si3​N4​）在 1000 次急剧热冲击循环后依然能维持极高剥离强度，从而彻底扫除了大电流高压断路器的长期服役老化隐患 。

青铜剑 SSCB 即插即用驱动板方案

为了对 SSCB 提供精密级联保护控制，青铜剑科技开发了专属的智能即插即用型高压大电流断路器驱动板 ：

2QP0220T17-SSCB 驱动器 ：专为 1700V/62mm 共发射极封装的 IGBT 模块设计，单通道 2W 供电，集成 DC-DC 隔离电源、DESAT 短路退饱和保护与有源自适应有源钳位（Active Clamp），并特设智能软关断电路，避免大故障电流在分断瞬间由于大 di/dt 触发感应漏极电压击穿功率芯片 。

2CP0220T20-SSCB 驱动器 ：专为 2000V 共源极 62mm 的全碳化硅 MOSFET 共源极模块（如英飞凌 FF4MR20KM1H_S）量身定制，单通道提供 ±20 A 峰值大脉冲驱动电流，绝缘耐压高达 4000Vac，集成有源过电压钳位，能让 2000V SSCB 处于毫秒级高安全运行态 。

门极驱动设计难点、米勒效应反制与有源钳位方案

尽管碳化硅 MOSFET 静态性能极其卓越，但由于其高速开关（数万伏每微秒的 dv/dt 和数千安培每微秒的 di/dt），在半桥及 H 桥拓扑的门极控制上面临着极其严苛的寄生米勒串扰误开通挑战 。

寄生米勒效应的物理机制及串扰直通危害

在经典的上下管半桥运行中，当下管 Q2 处于静默关断、而上管 Q1 极速开通时，桥臂中点电压（VDS_L​）会在极短时间内陡峭拉升，产生极高的 dv/dt 瞬变 。该 dv/dt 会瞬间驱动位移电流流过下管 Q2 的栅漏寄生电容 Cgd​（米勒电容），形成一条寄生米勒电荷通道 ：

Igd​=Cgd​⋅dtdv​

该米勒电流 Igd​ 的泄放路径会流经下管的栅极电阻 Rg,off​ 并在门极输入端形成由左正右负的额外感应偏置电压：

Vgs_induced​=Igd​⋅Rg,off​+VEE_L​

一旦由于高 dv/dt 累加产生的 Vgs_induced​ 门极电压超过了下管自身的开启阈值电压（VGS(th)​），下管 Q2 将在毫无防备下被异常误导通，进而与上管 Q1 发生严重的上下桥臂直通，导致输入侧发生致命的硬件大温升烧毁 。

驱动米勒电位反制机制：有源米勒钳位（Active Miller Clamp）的电学动作

为了在高阻抗高瞬变工作区间彻底击碎米勒误开通，门极隔离驱动芯片及驱动板全面引入了主动有源米勒钳位电路 。

米勒钳位引脚直接引线引向下管的门极引脚 。在下管 Q2 关断动作期间，门极电压被 OUTL 引脚拉至负电位轨道 。驱动芯片内部集成的智能模拟电压比较器在关断时实时检测下管栅极的实际电位 。当门极实际电位下降并跌落至 2V（相对于副边地）以下时，比较器瞬间输出逻辑高电平，触发驱动内部的钳位 MOSFET（T5）导通 。这个动作直接将下管栅极以极低阻抗（接近 0 Ω）直接旁路拉回并锁定在负轨道中 。

由于该钳位低阻通道瞬间打开，因上管极速开通产生的高频米勒大位移电流 Igd​ 将绕过大阻值的栅极电阻 Rg,off​，几乎全部通过该主动低阻 CLAMP 通路泄放至关断负轨中 。这能将门极电位由于米勒效应引起的抖动压制在安全范围内，彻底断绝由于寄生串扰直通引发的硬件失效 。

门极米勒有源钳位实测双脉冲波形量化数据

基本半导体官方双脉冲测试平台（在上管驱动偏置为 +18V/−4V，母排电压 VDS​=800V，主通道电流 ID​=40A，栅极外置工作阻抗为 Rg​=8.2 Ω 的环境下）对有无有源米勒钳位动作时的门极串扰振荡尖峰进行了精确数据量化实测 。

1. 关断下拉电位设在零压运行（下管 VGS_L​=0V）下

无有源米勒钳位：当对管 Q1 以高 dv/dt=14.51 kV/μs 及开通 di/dt=2.24 kA/μs 进行极速开通动作时，米勒电荷将下管栅极电位瞬间顶起，在栅极端感应感生出高达 7.3 V 的恶性正向振荡过冲电压 。由于 7.3V 远超碳化硅常温及高温下的开启电压，直通灾难随即发生 。

启动主动米勒钳位：在相同的瞬态电磁 dv/dt 冲击下，位移电流泄放电路敏捷开启，下管门极抖动波形波幅被死死钳制在 2.0 V 以下，成功封锁了误开通漏斗空间 。

2. 关断下拉电位引入负压偏置（下管 VGS_L​=−4V）下

无有源米勒钳位：受到对管高频开关冲击，下管栅极负压波形出现剧烈正向畸变，正向感应尖峰最高点仍能达到 2.8 V 。在设备实际运行处于高温工况下时，该电平已经超越了开启电平的危险红线 。

启动主动米勒钳位：低阻分流电路让门极电荷瞬间抽走，门极波形在整个 Q1 开关跃迁阶段稳稳地伏贴在 0 V 的绝对零线上，极大提升了智算中心电源架构的长期热力与寿命安全性 。

级联驱动与电源控制芯片级核心产品矩阵

为配合大功率碳化硅模块，青铜剑科技与基本半导体提供了全套自主研发的门极驱动芯片和即插即用型高可靠驱动板方案：

1. BSRD-2427 与 BSRD-2503 双通道即插即用驱动板

这两款高频驱动板分别配套 34mm 半桥模块（BMF80R12RA3）和 62mm 半桥模块（BMF540R12KA3）设计，输出功率 2W，峰值拉灌电流达 10A 。

这两款即插即用驱动板均采用了基本半导体完全自主研发的精密电磁三芯片零件方案 ：

TR-P15DS23-EE13 双通道隔离变压器 ：采用 EE13 骨架与铁氧体磁芯，单个变压器传输功率达 4W（每通道 2W），输入线圈电感为 145 μH，副边输出两个高对称性绕组 ；

BTP1521F 隔离正激 DC-DC 芯片 ：输入 15V，副边全桥整流输出 23V 的全偏电压，通过 4.7V 稳压管将全电压精密拆分成正工作压（+18V）与关断负偏置压（-4V），芯片工作工作频率最高可编程至 1.3MHz，集成软启动和过温保护 ；

BTD5350MCWR 隔离单通道高集成隔离驱动 IC ：输入端采用 RC 阻容设计，确保 PWM 信号在大瞬态干扰下表现为电流源特征而不发生误畸变，副边自带 10A 极速米勒 Clamp 钳位管脚，电磁抗噪性强，具有副边正电压欠压锁定（UVLO）保护 。

2. BTD25350x 系列双通道带米勒钳位隔离驱动器芯片

专为新能源汽车 OBC、光伏升压及智算中心高频 LLC 研发的创新型电容隔离芯片，提供 DIS 原方使能引脚与 DT（死区时间控制引脚），原副边电学爬电距离大于 8.5mm，绝缘电压大于 5000Vrms，副边自带米勒钳位 clamp，能够让高密算力 PSU 的整流图腾柱 PFC 与 DAB 变换高效率、高安全化运行 。

3. 2CP0225Txx 与 2CP0425Txx 智能 ASIC 大功率级联驱动板方案

主要用来驱动 Pcore™2 ED3 封装特大功率 1200V / 540A 碳化硅半桥模块 BMF540R12MZA3 的即插即用型高阶驱动级设备 。由自研的高精度 ASIC 芯片实现极速双通道信号处理，单通道最大稳定输出功率分别达 2W 和 4W，驱动输出峰值门极拉灌大电流达到 25A，带有稳压闭环负反馈电路（副边驱动正压和负压精度温漂不超过 3%） 。高度集成了主动米勒钳位引脚、VCE​ 极速去饱和 DESAT 短路保护、软关断控制及原副边欠压（UVLO）锁死，是高频万伏直接变换 SST 设备以及 SSCB 直流电网的首选保护硬件 。

结论与智算中心“硅进铜退”行业展望

智算中心单机架功率密度向 1MW 极速推进引发的算力供电系统物理极限挑战，正以前所未有的速度推动行业向 800V 高压直流架构和固态变压器（SST）技术路线演进 。倾佳电子西安办事处客户经理臧越与青铜剑技术团队紧密配合，为行业客户提供了基于基本半导体第三代高性能平面栅碳化硅功率器件及青铜剑高动态钳位智能驱动板的完整系统级解决方案。

通过使用具有开尔文源极的 TO-247-4 分立器件以及内置 SBD 芯片防退化的大功率 E2B/ED3/L3 系列全碳化硅模块，高压直流配电和服务器 PSU 变换器的工作频率得以往 60kHz ~ 100kHz 以上的极致高频区域推进，端到端转换效率提升达 3% 以上，同时变压器及滤波磁性原件体积呈数倍萎缩，在物理空间和能耗效率上展现出了无可比拟的“硅进铜退”系统红利 。在门极控制及配网安全侧，青铜剑科技的主动式米勒 Clamp 钳位控制芯片及 ASIC 大功率 DESAT 短路退饱和软关断驱动板，能全方位筑起智算中心直流母线供配电网络的长效高安全边际，最终引领智算中心向全面绿色低碳、超高空间功率密度的电能转型期大步跨越 。
