如何选择远心镜头内同轴光源和外同轴光源

01内同轴照明

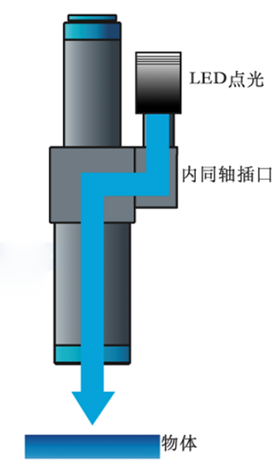

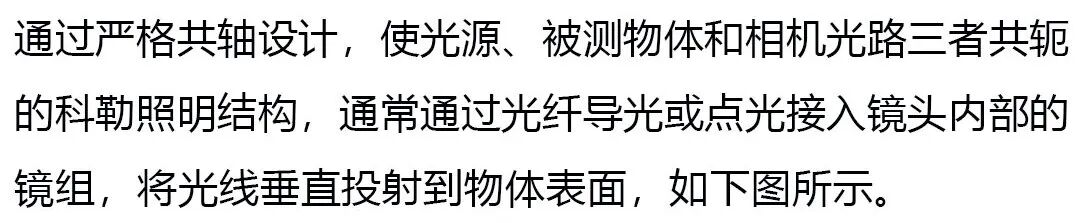

工作原理

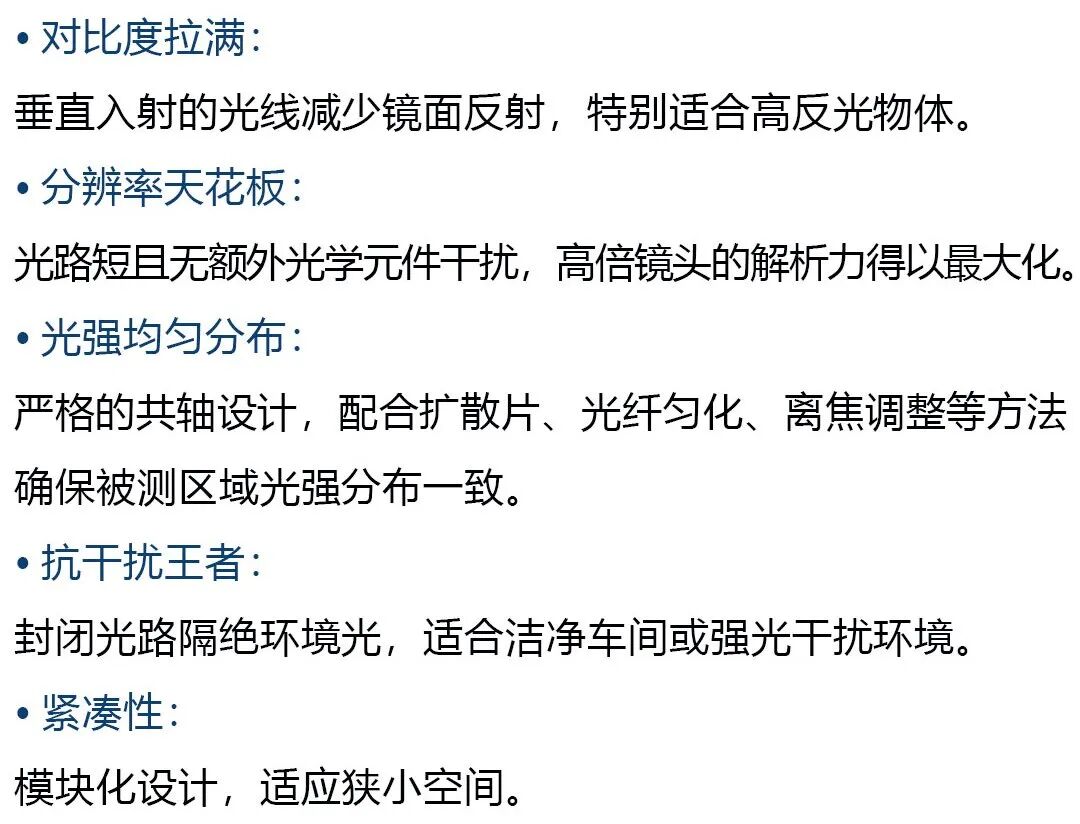

成像效果特点

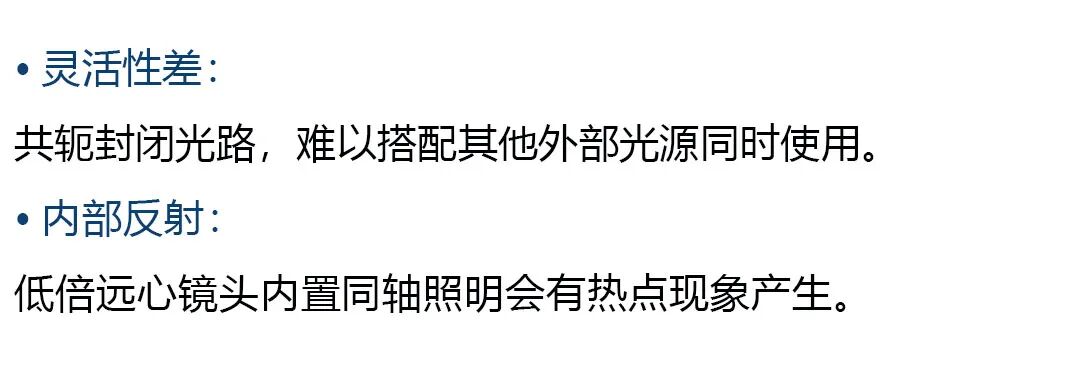

局限性



02外同轴照明

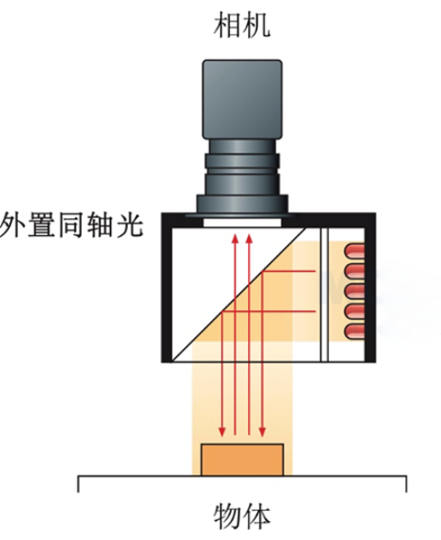

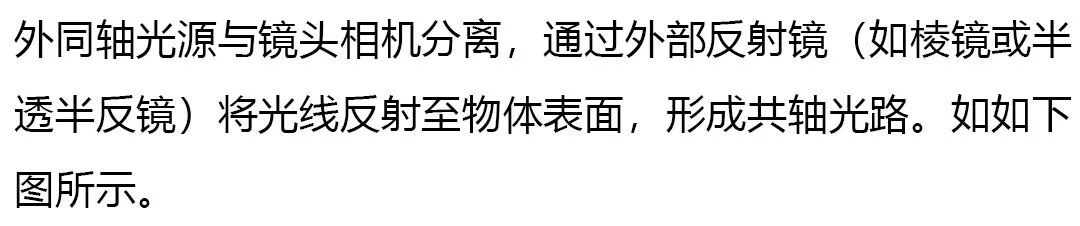

外同轴光



成像效果特点

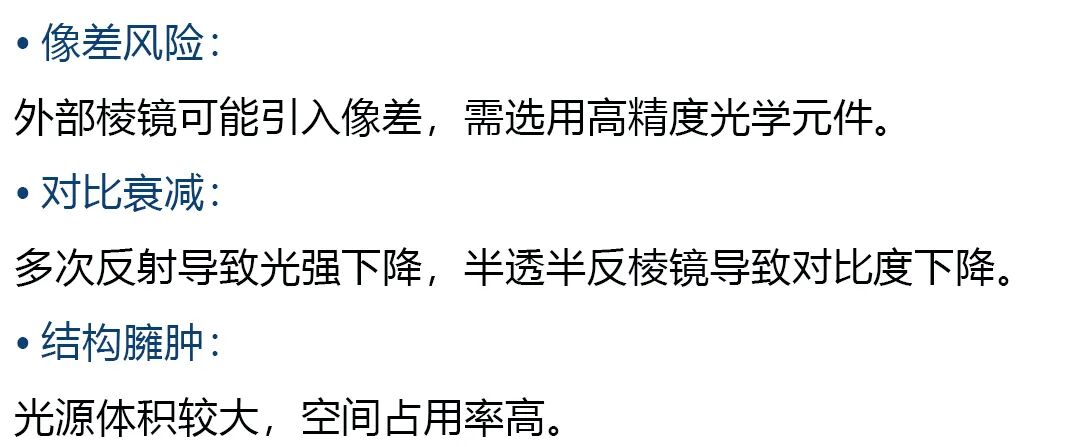

局限性03实际成像对比

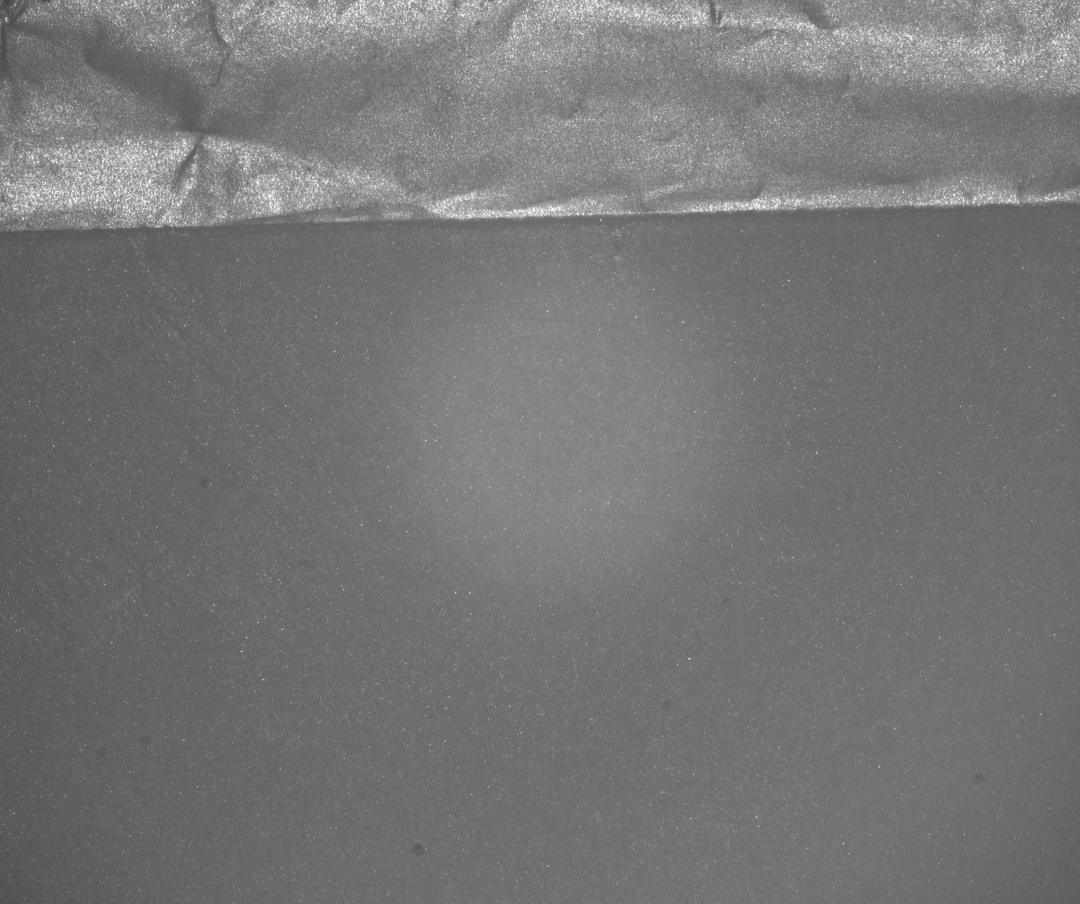

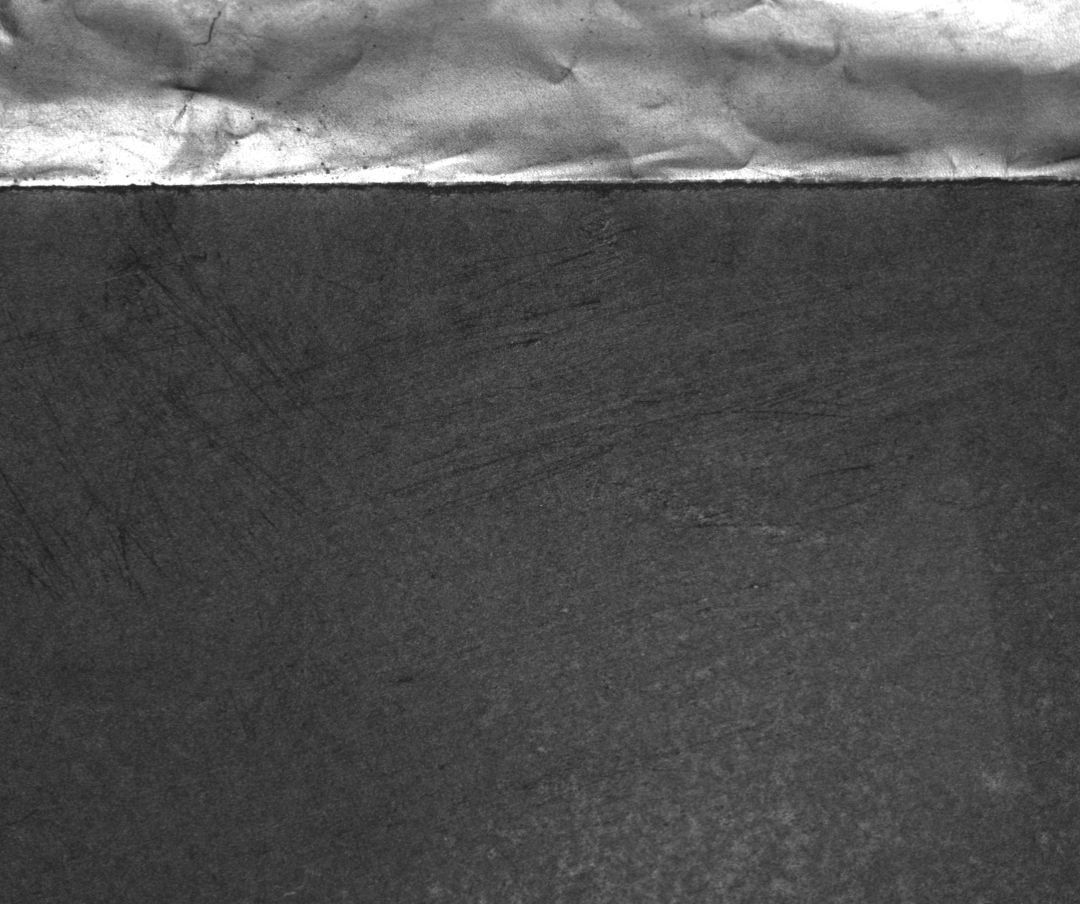

1.5倍远心镜头

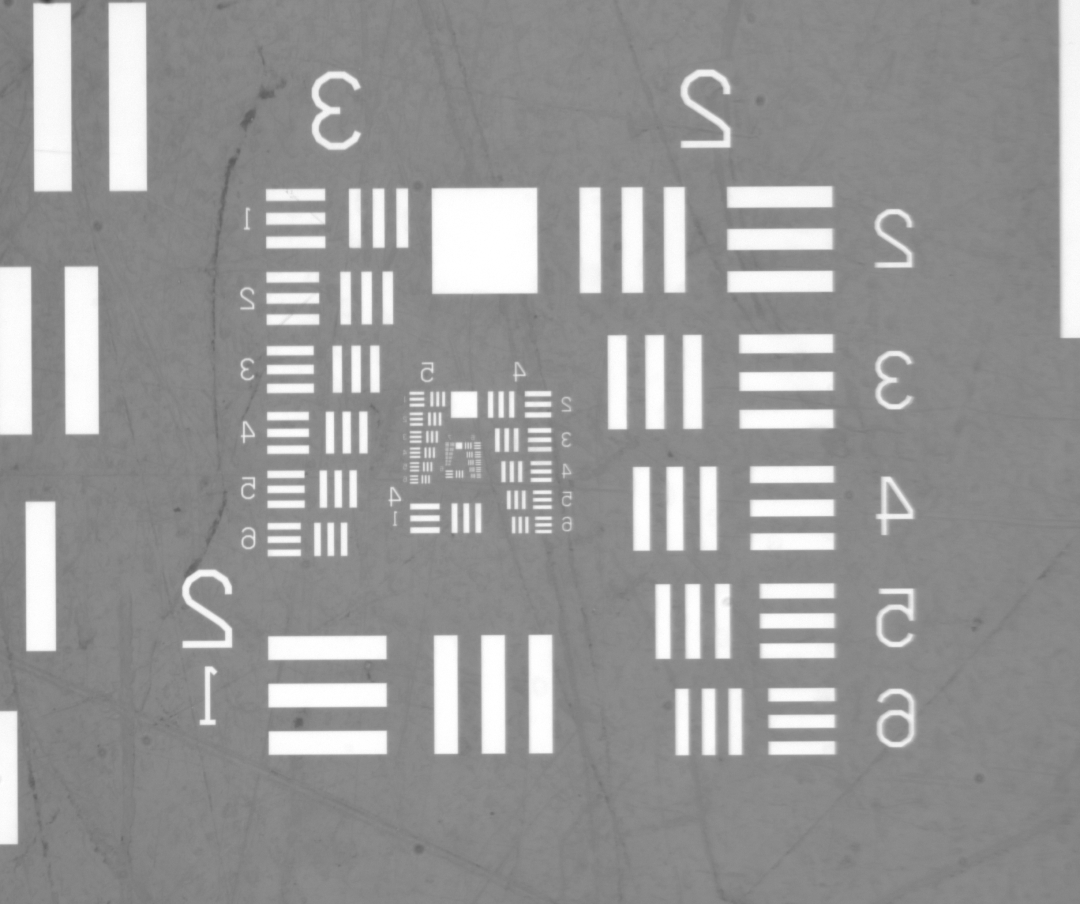

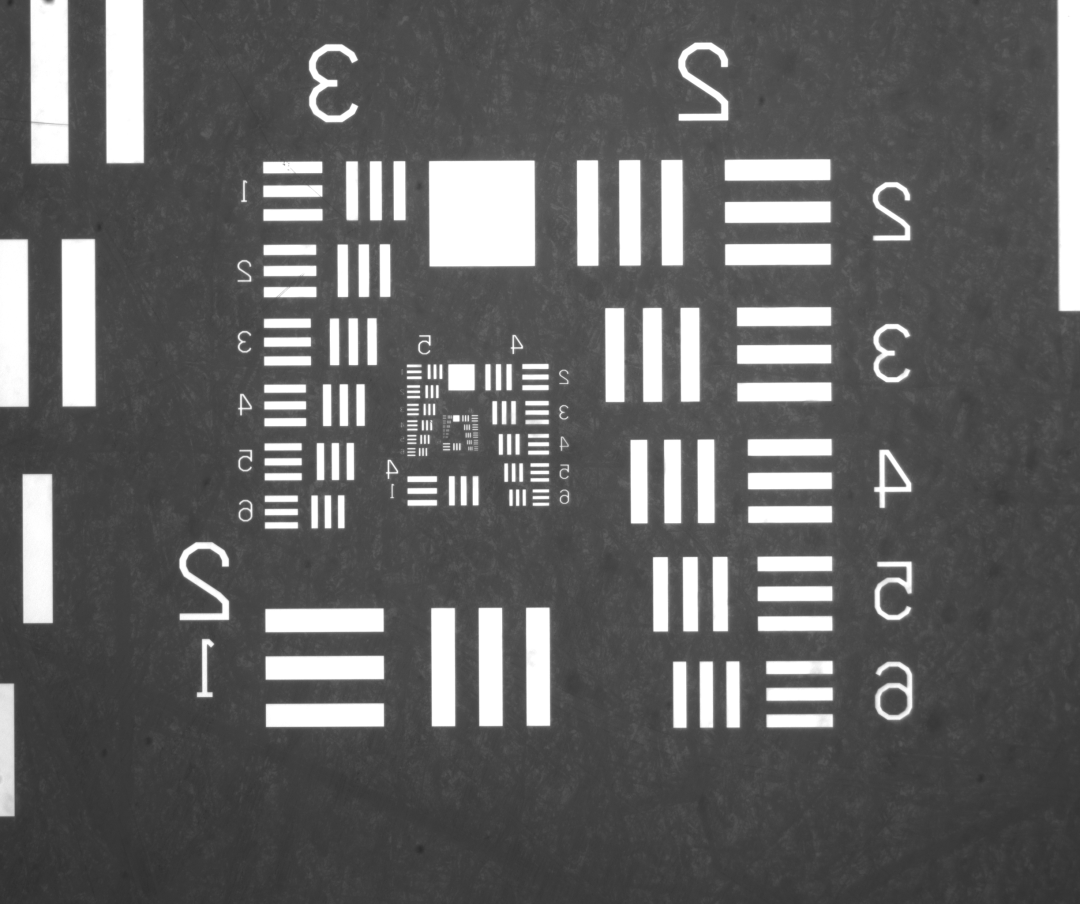

01分辨率测试版内同轴外同轴

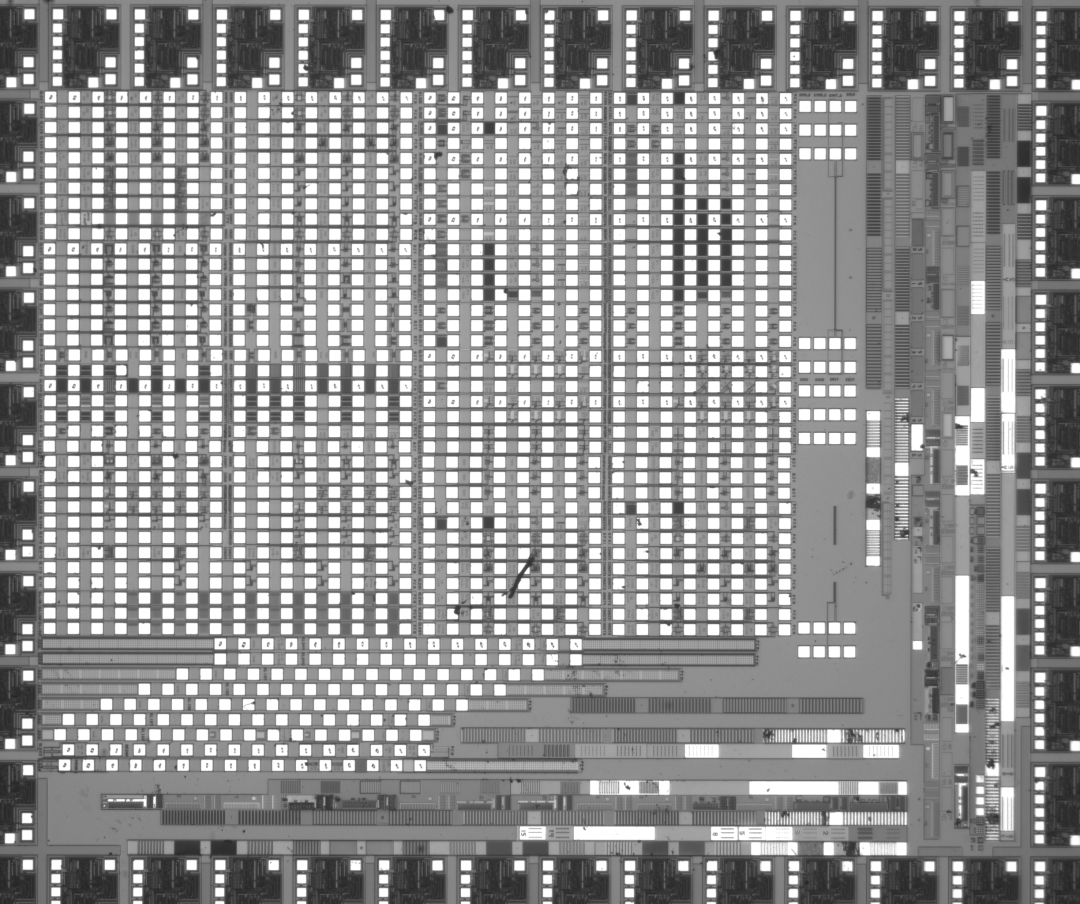

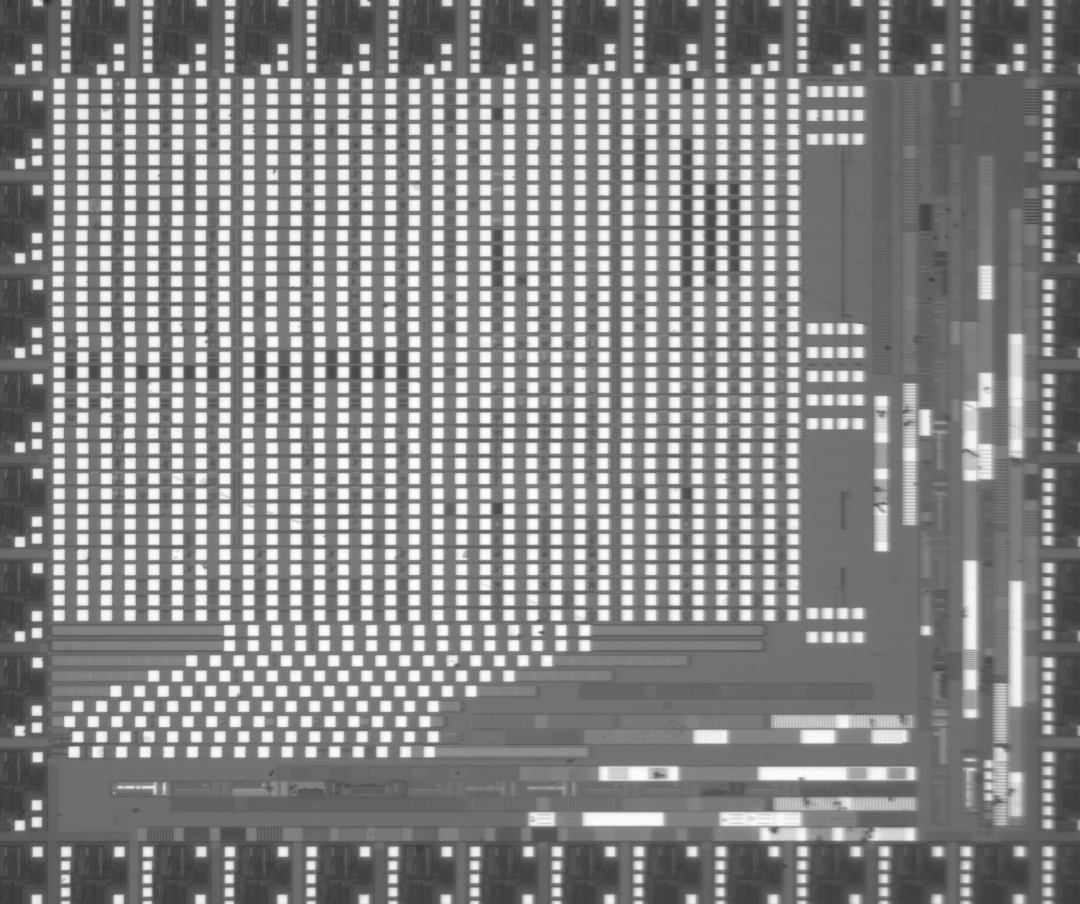

02晶圆
内同轴外同轴



0.5倍远心镜头

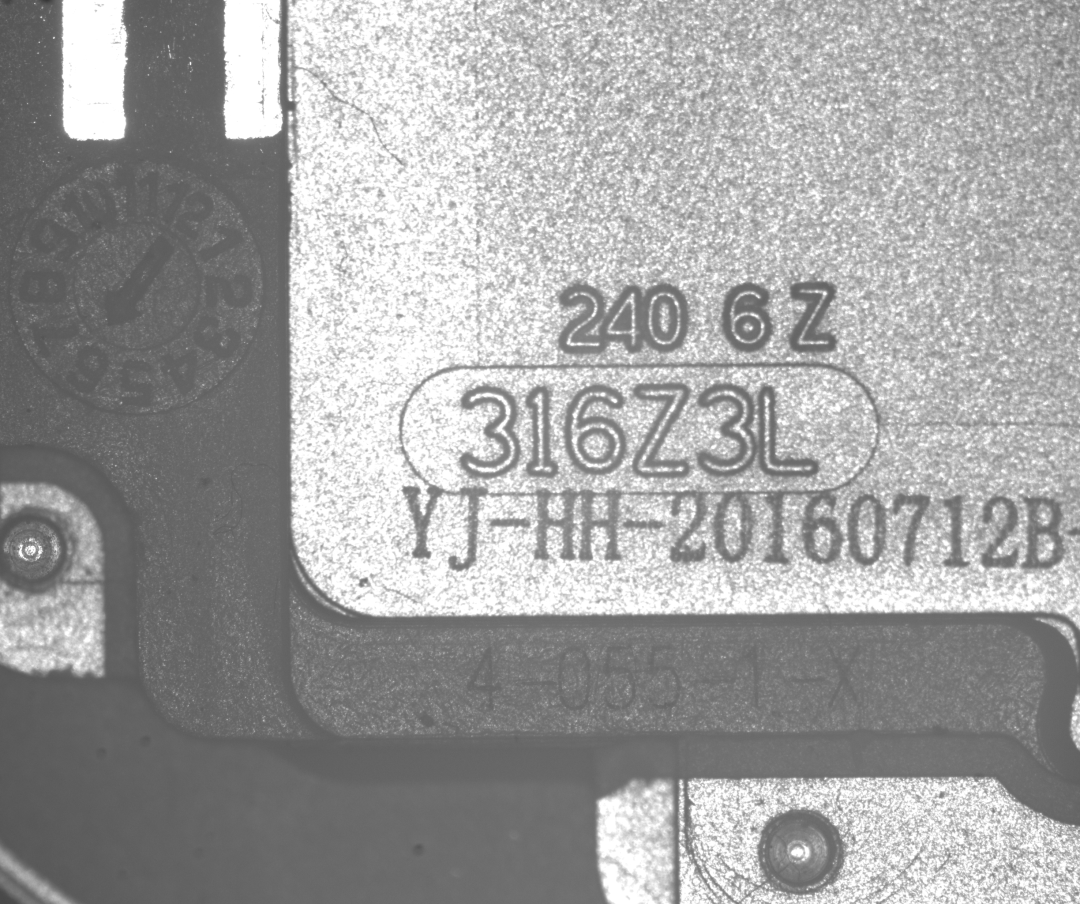

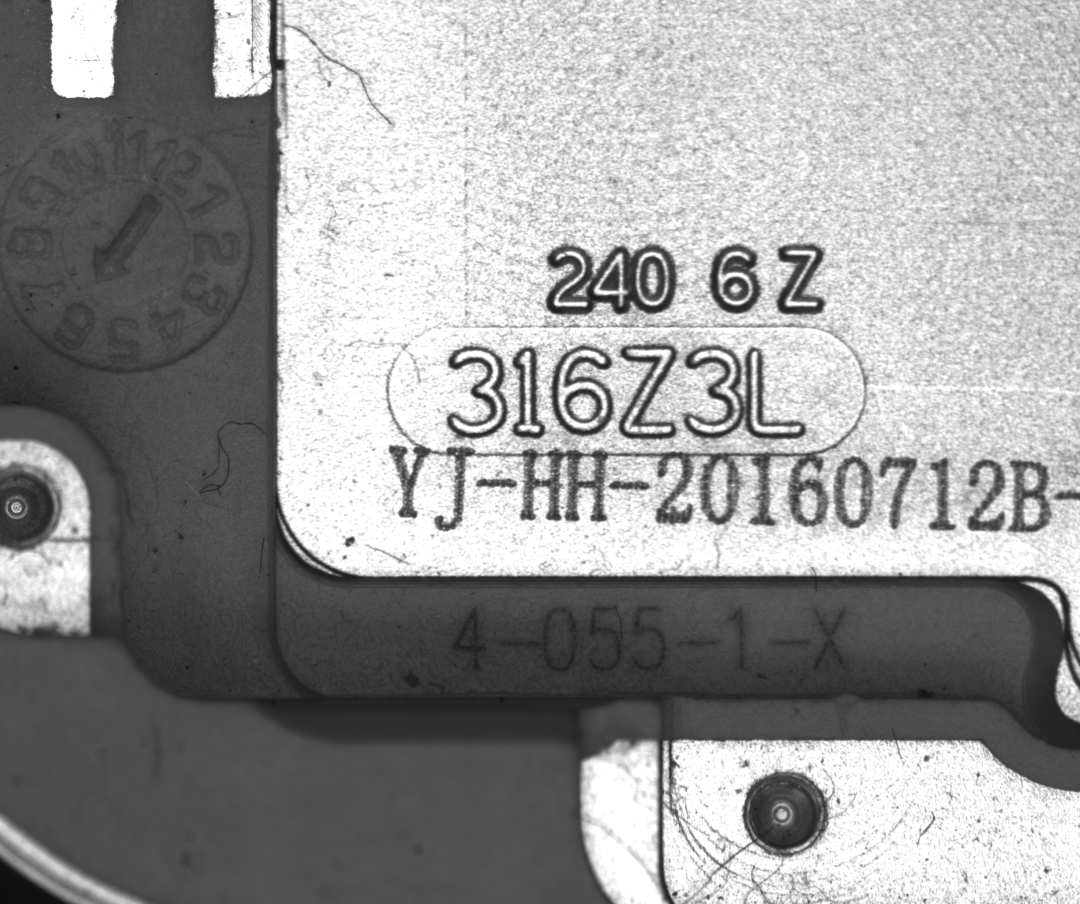

03手机后盖
内同轴外同轴



04锂电池极片
内同轴外同轴



04选型关键因素


内同轴与外同轴光源各有各的优缺点，选择合适的才是最重要的。

	内同轴	外同轴
物体特性	高反光（晶圆、FPC等）	漫反射（塑料、印刷等）
镜头倍率	高倍镜头（≥1X）	低倍镜头（≤1X）
系统对比	空间狭小	空间足够

本内容来自茉丽特，仅供交流。
