花粉检测中变倍镜头的分体架构解决方案

被测物



百合花粉颗粒，单体呈椭球体，淡黄色，平均粒径约200微米，颗粒均匀无结块。





需求背景

项目目标是开发一套基于AI深度学习的百合花粉种类自动分类模型。训练集需要在同一光学系统下，获取覆盖群体密度、大颗粒结构、小颗粒精细形态等多个倍率的图像，以保证模型对不同花粉粒的表征能力。同时，图像必须具有高度一致的光学特性，避免伪影干扰标注。





检测痛点

一体式高倍显微镜体积过大，无法装入客户指定的设备腔体中，只能走分体光路路线。但普通分体变倍方案在匹配4K相机时，常出现光学分辨率无法覆盖全部像素的问题，致使图像有效像素大打折扣，细节模糊。此外，不同视野下存在轻微色差和倍率漂移，造成同一种花粉在不同倍率下提取的特征产生偏差，严重误导AI模型的收敛。





解决方案

使用4K工业相机，后接1倍镜管，中间为12.5倍高精度变倍镜体，前端安装10倍APO复消色差物镜。该分体架构严格校正了轴向色差和倍率色差，并通过光学接口的精密定位，确保每次变倍后成像圈与相机靶面完美适配，充分利用每一颗像素。





方案优势

全视场无色边，高分辨率特性使花粉粒边缘清晰立体；低倍下群体分明，适合统计密度和大颗粒初筛，高倍下微小畸变近乎为零，利于观察小颗粒花粉的萌发孔等精细结构；物方放大倍率的一致性让粒径、周长、面积等参数测量结果更加可靠；工作距离适中，便于在受控环境下反复调试；色彩真实，淡黄色调没有任何偏色，边界锐利如刀刻，完全满足高标准训练数据的要求。





测试方法与拍摄效果

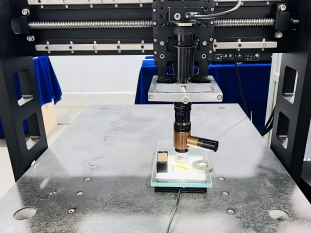

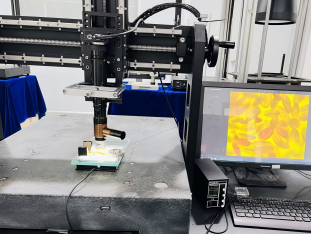

将花粉样品置于载物玻璃上，设定好工作距离并精调焦距。首先在2mm视野下检视花粉分布，整体颗粒感强，无粘连虚影；随后旋转变倍机构进入小视野，单粒花粉的椭球形态、表面纹饰等细节被清晰捕捉。所获图像输入AI模型后，因色彩稳定、边缘清晰、信噪比高，模型的分分类准确率明显优于采用传统镜头的方案。
